音频环回适配器

下面的图表和照片展示的是耳机连接器的音频环回dongle。Chrome 硬件团队设计了此电路和插头以进行功能测试，不过它还有许多其他用途。Android 音频团队使用它测量往返音频延迟时间，具体做法为：通过输出端发送已编码信号，然后在输入端查找匹配的信号。两者的间隔时间就是输入端加输出端的整体延迟时间。OboeTester 和 CTS 验证程序中都运用了这一技术。

PassMark Software 出售一款基于以下电路的环回适配器。这并非我们对该产品的推荐或背书。Google 与 PassMark 没有业务往来。

电路

图 1. 电路图

为了确保输出信号不会超出麦克风输入负荷，我们使其音量降低了约 20 分贝。麦克风极性开关可从电阻器负载得知，音频环回适配器是一种美标/CTIA 4 段式 TRRS 插头。

组装完成图

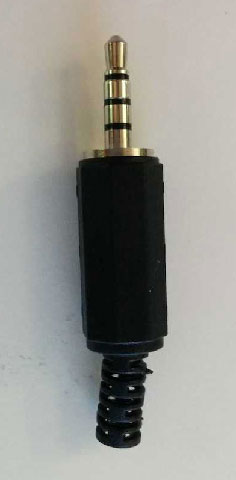

图 2. 组装完成图
