Podłącz i skonfiguruj sprzęt testowy. Sprzęt wymagany do testowania urządzenia podlegającego testowi (DUT):
- 3-osiowy akcelerometr (35C-10)
- Kabel 3-osiowego akcelerometru
- Platforma izolująca od wibracji
- 3M CF-40EG z pianką o grubości 25,4 mm
- Karta akwizycji danych (karta dźwiękowa)
- Wzmacniacz sygnału CCLD
- Beeswax: YJ-0216
Ilustracje poniżej przedstawiają konfigurację systemu testowego:
Rysunek 1. Schemat systemu testowego (widok z boku)
Rysunek 2. Schemat systemu testowego (widok z góry)

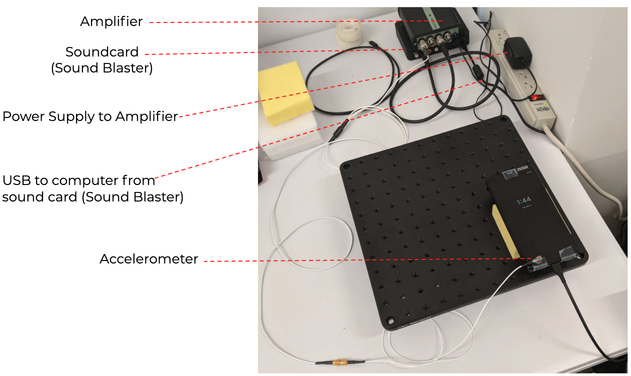

Rysunek 3. Zdjęcie systemu testowego
Rysunek 4. Wzmacniacz sygnału CCLD
