テスト機器をセットアップする

テスト機器の接続と構成。テスト対象デバイス（DUT）のテストが必要なハードウェアは以下のとおりです。

• 3 軸加速度計（35C-10）
• 3 軸加速度計ケーブル
• バイブレーション分離プラットフォーム
• 厚さ 25.4 mm フォームの 3M CF-40EG
• データ取得カード（サウンドカード）
• CCLD シグナル コンディショナー
• Beeswax: YJ-0216

以下の図はテストシステムのセットアップを示しています。

図 1. テストシステムの図（側面図）

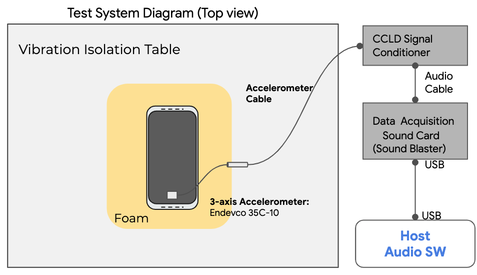

図 2. テストシステムの図（上面）

図 3. テストシステムの写真

図 4. CCLD シグナル コンディショナー
