Kết nối và định cấu hình thiết bị kiểm thử. Phần cứng cần thiết để kiểm thử thiết bị đang kiểm thử (DUT) là:
- Gia tốc kế 3 trục (35C-10)
- Cáp gia tốc kế 3 trục
- Nền tảng cách ly rung
- 3M CF-40EG có lớp xốp dày 25,4 mm
- Thẻ thu thập dữ liệu (thẻ âm thanh)
- Bộ điều hoà tín hiệu CCLD
- Beeswax: YJ-0216
Các hình sau đây minh hoạ chế độ thiết lập hệ thống kiểm thử:
Hình 1. Sơ đồ hệ thống kiểm thử (chế độ xem bên)

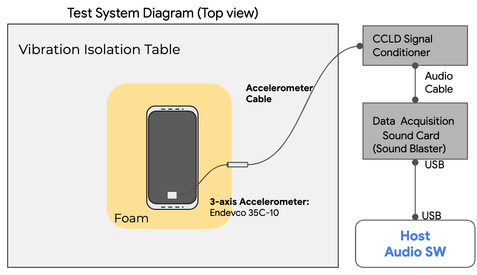

Hình 2. Sơ đồ hệ thống kiểm thử (góc nhìn từ trên xuống)
Hình 3. Ảnh chụp hệ thống kiểm thử
Hình 4. Bộ điều chỉnh tín hiệu CCLD
