Conecte e configure o equipamento de teste. O hardware necessário para testar o dispositivo em teste (DUT) é:
- Acelerômetro de três eixos (35C-10)
- Cabo do acelerômetro de três eixos
- Plataforma de isolamento contra vibração
- 3M CF-40EG com espuma de 25,4 mm de espessura
- Cartão de aquisição de dados (placa de som)
- Condicionadores de sinal CCLD
- Beeswax: YJ-0216
As figuras a seguir ilustram a configuração do sistema de testes:

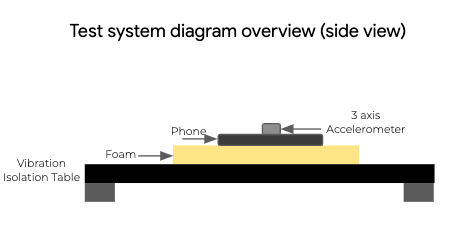

Figura 1. Diagrama do sistema de teste (vista lateral)
Figura 2. Diagrama do sistema de teste (vista superior)
Figura 3. Foto do sistema de teste
Figura 4. Condicionador de sinal CCLD
