Schließen Sie die Testgeräte an und konfigurieren Sie sie. Für das zu testende Gerät (DUT) ist folgende Hardware erforderlich:
- 3‑Achsen-Beschleunigungsmesser (35C‑10)
- Kabel für 3‑Achsen-Beschleunigungsmesser
- Vibrationsisolierungsplattform
- 3M CF-40EG mit 25,4 mm dickem Schaumstoff
- Datenerfassungskarte (Soundkarte)
- CCLD-Signalaufbereiter
- Beeswax: YJ-0216
Die folgenden Abbildungen veranschaulichen die Einrichtung des Testsystems:

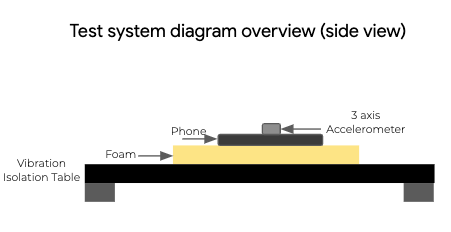

Abbildung 1: Diagramm des Testsystems (Seitenansicht)
Abbildung 2: Diagramm des Testsystems (Draufsicht)

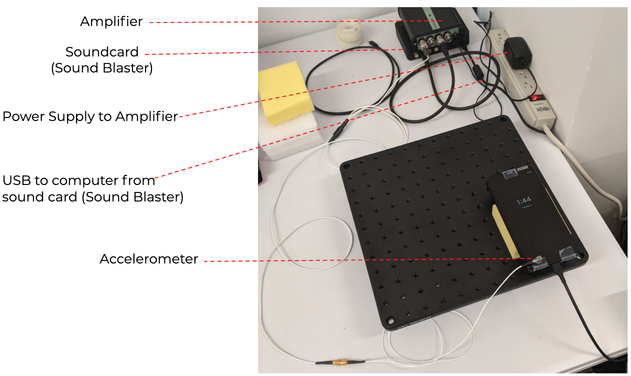

Abbildung 3: Foto des Testsystems
Abbildung 4: CCLD-Signalaufbereiter
