İvme ölçeri DUT'ye takın.
Test uygulamasında belirtilen konuma ivmeölçeri sabitlemek için balmumu kullanın.
İvmeölçer bağlantısı sağlam olmalı ancak çalıştırmalar arasında kolayca çıkarılabilmelidir.
Hareket sensörünün yönünü, aktüatör türüne göre ayarlayın.
X ekseni doğrusal rezonanslı aktüatör (LRA): İvmeölçerdeki -> işaretinin LRA'nın uzunluk yönüyle hizalandığından emin olun. Bu yön genellikle rezonans yönüne eşdeğerdir.
Z ekseni doğrusal rezonant aktüatörü (LRA): Yukarıdaki X ekseni LRA talimatlarında açıklanan ivme ölçer yönünü kullanın.
Eksantrik dönen kütle aktüatörü (ERM): Sinyali ve üç ekseni de ölçün, ardından en güçlü sinyal genliğine sahip verileri seçin.
DUT'ta test uygulamasını açın ve hedef efektler oluşturun.
Uygulamadaki hedef düğmeleri tıklamak için Bluetooth fare kullanın. Bu sayede, parmak basıncı gibi harici kuvvetler uygulamadan uygulama düğmelerini tıklayabilirsiniz.

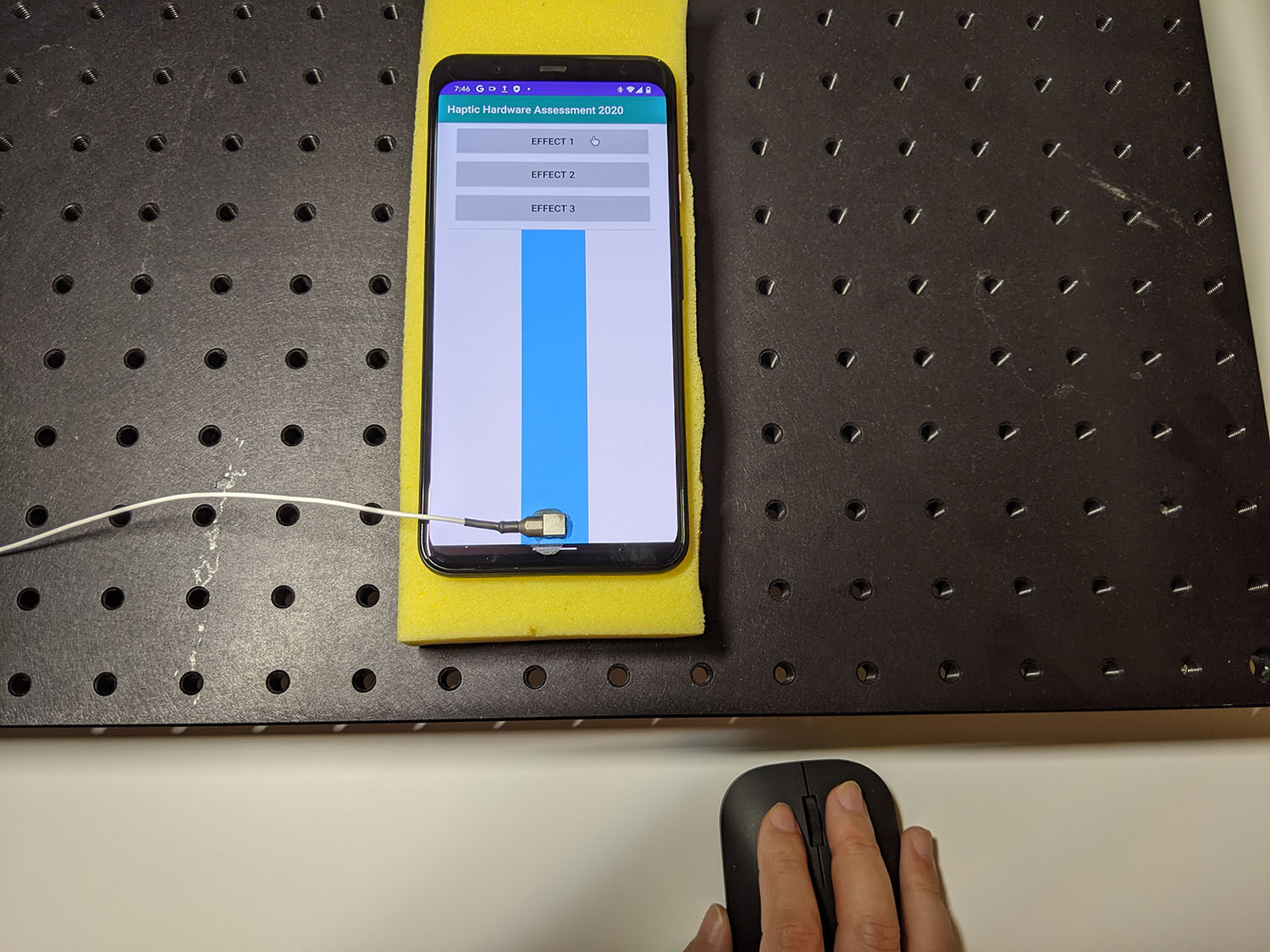

Şekil 1. Hedef efektleri oluşturan DUT
Audacity'yi kullanarak test uygulamasından dalga biçimini kaydedin ve dosyayı dışa aktarın:
- Audacity'de Kaydet'i tıklayın.
- Test uygulamasındaki hedef düğmelerin her birine basın.
Kaydı WAV dosyası olarak dışa aktarın.
Şekil 2. Audacity'den dışa aktarma
