衡量和记录目标效果

1. 将加速度计连接到 DUT。

   • 使用蜂蜡将加速度计连接到测试应用中指定的位置。

   • 加速度计的连接应当牢固，但也要便于在不同测试之间移除。

2. 根据致动器类型设置加速度计的方向。

   • X 轴线性共振致动器 (LRA)：请确保加速度计上的 -> 与 LRA 的长度方向一致。此方向通常等同于共振方向。

   • Z 轴线性共振致动器 (LRA)：使用上述 X 轴 LRA 说明中所述的加速度计方向。

   • 偏心旋转质量致动器 (ERM)：测量信号和所有三个轴，然后选择信号幅度最强的数据。

   注意：如果您更改测量轴，请务必同时更改连接到 CCLD 信号调节器的加速度计电缆。

3. 在 DUT 上打开测试应用并生成目标效果。

   • 使用蓝牙鼠标点击应用中的目标按钮。这样，您点击应用按钮时无需施加额外的力气，例如手指的压力。



     图 1. 生成了目标效果的 DUT

4. 使用 Audacity 录制测试应用中的波形，并导出文件：

   • 在 Audacity 中点击 Record（录制）。
   • 按测试应用中的每个目标按钮。

   • 将录音导出为 WAV 文件。

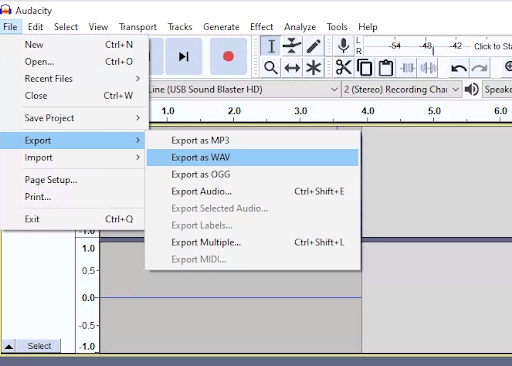

     图 2. 正在从 Audacity 导出
