Подсоедините акселерометр к проверяемому устройству.
Используйте пчелиный воск, чтобы прикрепить акселерометр в месте, указанном в тестовом приложении.
Соединение акселерометра должно быть жестким, но при этом легко сниматься между запусками.
Установите ориентацию акселерометра в зависимости от типа привода.
Линейный резонансный привод оси X (LRA). Убедитесь, что значок -> на акселерометре совмещен с направлением длины LRA. Это направление обычно эквивалентно резонансному направлению.
Линейный резонансный привод оси Z (LRA): используйте ориентацию акселерометра, описанную в инструкциях для LRA оси X выше.
Эксцентриковый привод с вращающейся массой (ERM). Измерьте сигнал по всем трем осям, затем выберите данные с наибольшей амплитудой сигнала.
Откройте тестовое приложение на тестируемом устройстве и создайте целевые эффекты.
Используйте мышь Bluetooth, чтобы нажимать целевые кнопки в приложении. Это позволяет нажимать кнопки приложения без применения внешних сил, например давления пальца.

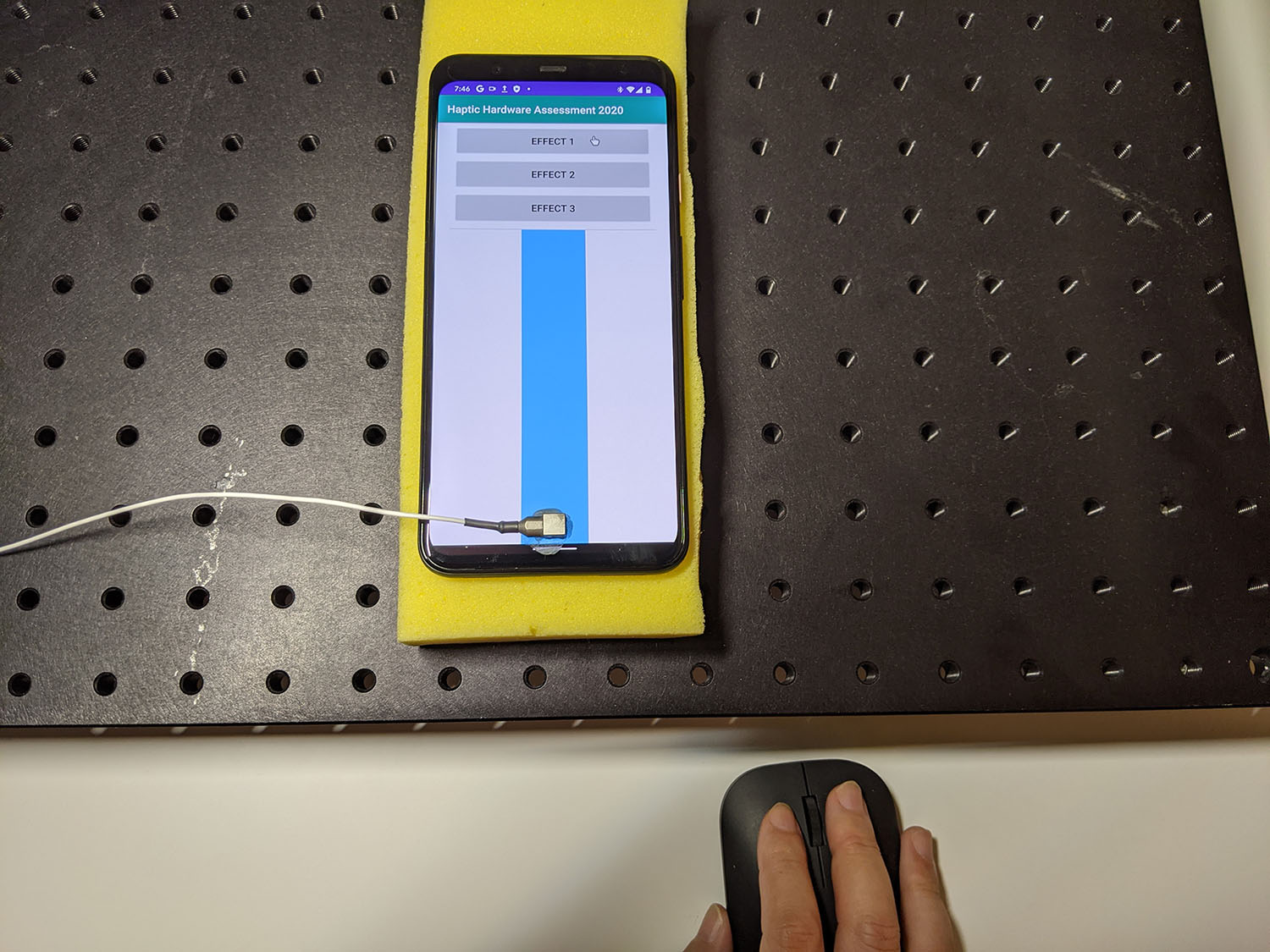

Рисунок 1. ИУ, генерирующее целевые эффекты
Запишите форму волны из тестового приложения с помощью Audacity и экспортируйте файл:
- Нажмите «Запись в Audacity».
- Нажмите каждую целевую кнопку в тестовом приложении.
Экспортируйте запись в файл WAV.
Рисунок 2. Экспорт из Audacity
