下載並執行 MATLAB 檔案後，請使用下列流程圖分析先前步驟中記錄的波形檔案。
圖 1. 效果 1 和效果 2 的波形分析流程圖

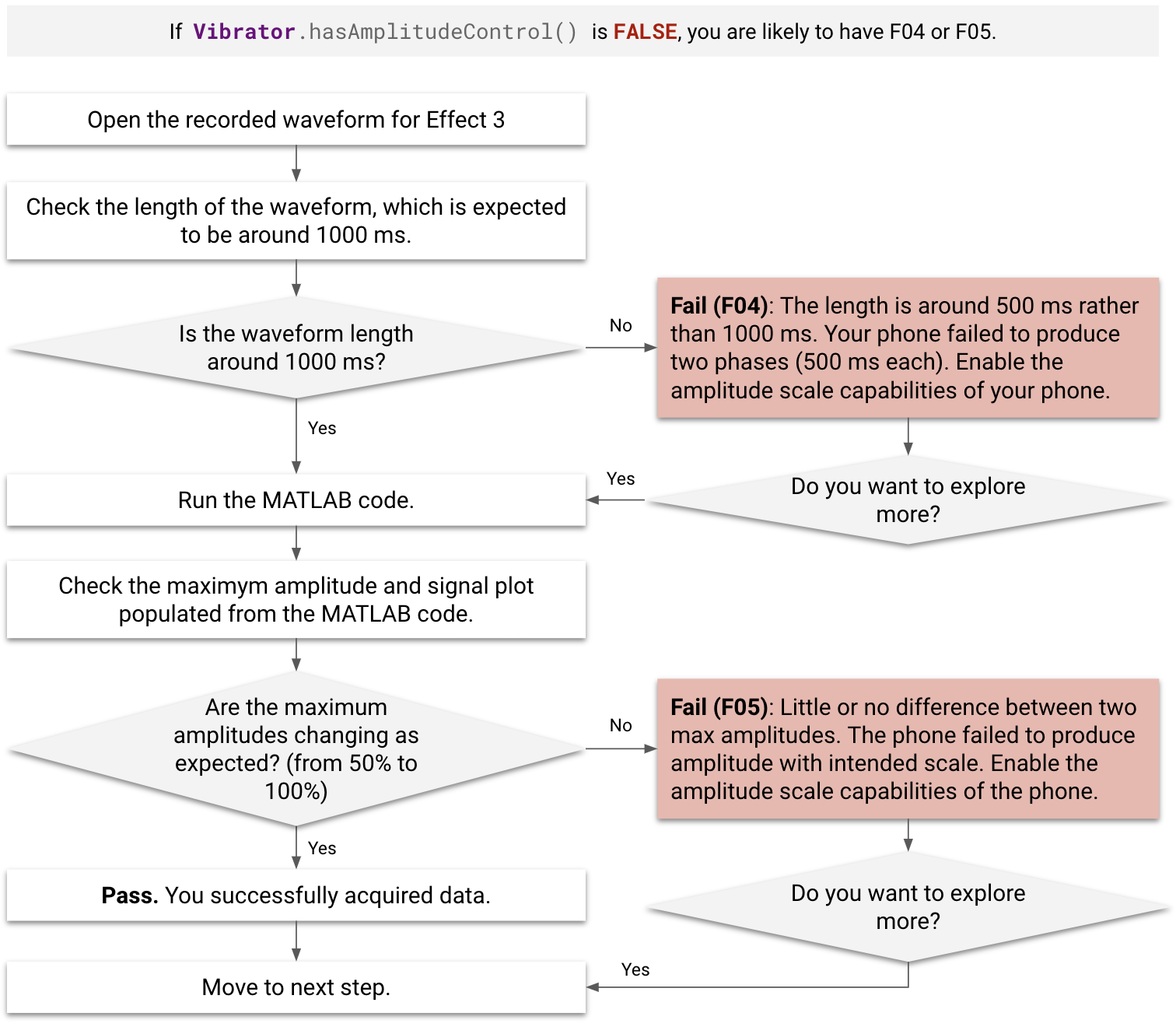

圖 2. 效果 3 的波形分析流程圖
失敗情況
在分析前和分析期間，請檢查失敗案例 (F01–F05)。
- MATLAB 程式碼無法處理以 F01 和 F02 指定的效果。
- 即使效果已指定為 F03-1，也無法新增至效能地圖，即使這些效果已透過 MATLAB 程式碼處理，也不會出現錯誤。
- 即使處理失敗，仍可將指定為 F03-2、F04 和 F05 的效果加入效能地圖。
- 如果
Vibrator.hasAmplitudeControl()傳回false，則 DUT 會指定為 F04 或 F05。 - 如果在測試期間按下效果 3 按鈕後，出現明顯延遲 (超過 500 毫秒)，測試裝置就會獲得 F04 的評分。
| 失敗代碼 | 失敗說明 | 適用的特效 | 失敗原因 | 修正失敗問題 |
|---|---|---|---|---|
| F01 | 未記錄任何輸出信號。 | 效果 1 | 未實作觸覺回饋常數。 | 按照 檢查清單的第 2 步驟所述，實作空白常數。 |
| F02 | MATLAB 程式碼錯誤。MATLAB 錯誤的範例如下： 索引超出矩陣維度。 |
效果 1、效果 2 | 觸覺效果的振幅太弱。 | 增加觸覺效果的振幅。 |
| F03-1、F03-2 | [F03-1] 沒有 MATLAB 錯誤，但從 MATLAB 程式碼填入的 PRR 小於 0。 [F03-2] 沒有 MATLAB 錯誤，但從 MATLAB 程式碼填入的振幅小於 0.1 g。 |
效果 1、效果 2 | 觸覺效果的振幅太弱。 | 增加觸覺效果的振幅。 |
| F04 | 信號太短 (約 500 毫秒，而非 1000 毫秒)。 | 效果 3 | 裝置無法正確產生經過調整的振幅。即使呼叫 50% 振幅，系統仍會以 0% 振幅產生前 500 毫秒的週期振幅。 | 啟用振幅縮放功能。 |
| F05 | 兩個最大振幅值的差異很小或沒有差異。 | 效果 3 | 裝置無法正確產生經過調整的振幅。 | 啟用振幅縮放功能。 |
圖 3. F03-1 (左) 和 F03-2 (右) 的 MATLAB 信號圖範例
圖 4. F04 (左) 和 F05 (右) 的 MATLAB 信號圖例
從分析中取得資料
為每個效果執行 MATLAB 程式碼時，您可以讀取 MATLAB 軟體指令視窗中顯示的結果。
圖 5. 指令視窗中的 MATLAB 結果範例，效果 1 (第一個) 和效果 3 (第二個)
效果 1 和效果 2 (短暫脈衝)
- 峰值時間長度 (毫秒)
- 最大振幅 (g)
- 使用 PRR 計算清晰度指標的圖表 (FOMS = PRR/峰值時間長度)
效果 3 (長震動)
- 兩個相位之間的最大振幅 (g)
使用效能地圖比較結果會納入從 Android 生態系統中代表性裝置取得的相同資料集，以便您據此填入效能地圖。這有助於您瞭解整個生態系統，並將資料與成效地圖資料進行比較。
請參閱下表，瞭解您的 DUT 與 Android 生態系統中的其他手機或平板電腦相比，表現如何。以此概念為架構的具體問題如下：與其他具有類似特徵 (例如價格等級) 的 Android 手機相比，我的手機效能是優於其他手機，還是遜於其他手機？
| [輸入] 要分析的效果 |
[輸出] 峰值/最大振幅 (G) |
[輸出] 尖峰時間長度 (毫秒) | [輸出] 脈衝至環狀比率 (PRR) |
|---|---|---|---|
效果 1：預先定義的觸覺常數 (VibrationEffect.EFFECT_CLICK) |
[1] 資料 1-1 | [2] 資料 1-2 | [3] 資料 1-3 |
| 效果 2：短暫的自訂觸覺技術效果 (時間長度 = 20 毫秒，振幅 = 100%) | [4] 資料 2-1 | [5] 資料 2-2 | [6] 資料 2-3 |
| 效果 3-1：長時間自訂觸覺技術效果加速階段 1，前 500 毫秒的振幅為 50% | [7] Data 3-1 | 不適用 | 不適用 |
| 特效 3-2：長時間自訂觸覺技術效果加速階段 2，第 500 毫秒的振幅為 100% | [8] 資料 3-2 | 不適用 | 不適用 |
效果 1 和效果 2 的脈衝至鈴聲比率和峰值振幅
在效果 1 和效果 2 中測量的兩個重要參數是「脈衝至環形比率 (PRR)」和「峰值振幅」。這些參數是根據加速計設定所做的加速度測量值。
計算 PRR 時，主脈衝與振鈴振幅的比率。Duration 是主脈衝的經過時間。PRR 的公式如下：
圖 6. 模擬加速度信號
這些元素如圖 6 所示：
- 主要脈衝：由時間長度視窗內的訊號定義，其中振幅會降低至峰值振幅的 10%。
響鈴時間：由訊號定義，其中振幅從峰值振幅的 10% 減少到峰值振幅的 1% 以下。
計算 PRR 和 duration：建立使用每個加速期間的峰值點的曲線擬合結果。曲線擬合是最佳方法，因為這可盡量減少雜訊影響，進而改善測試的可重複性。
特效 3 的最大振幅

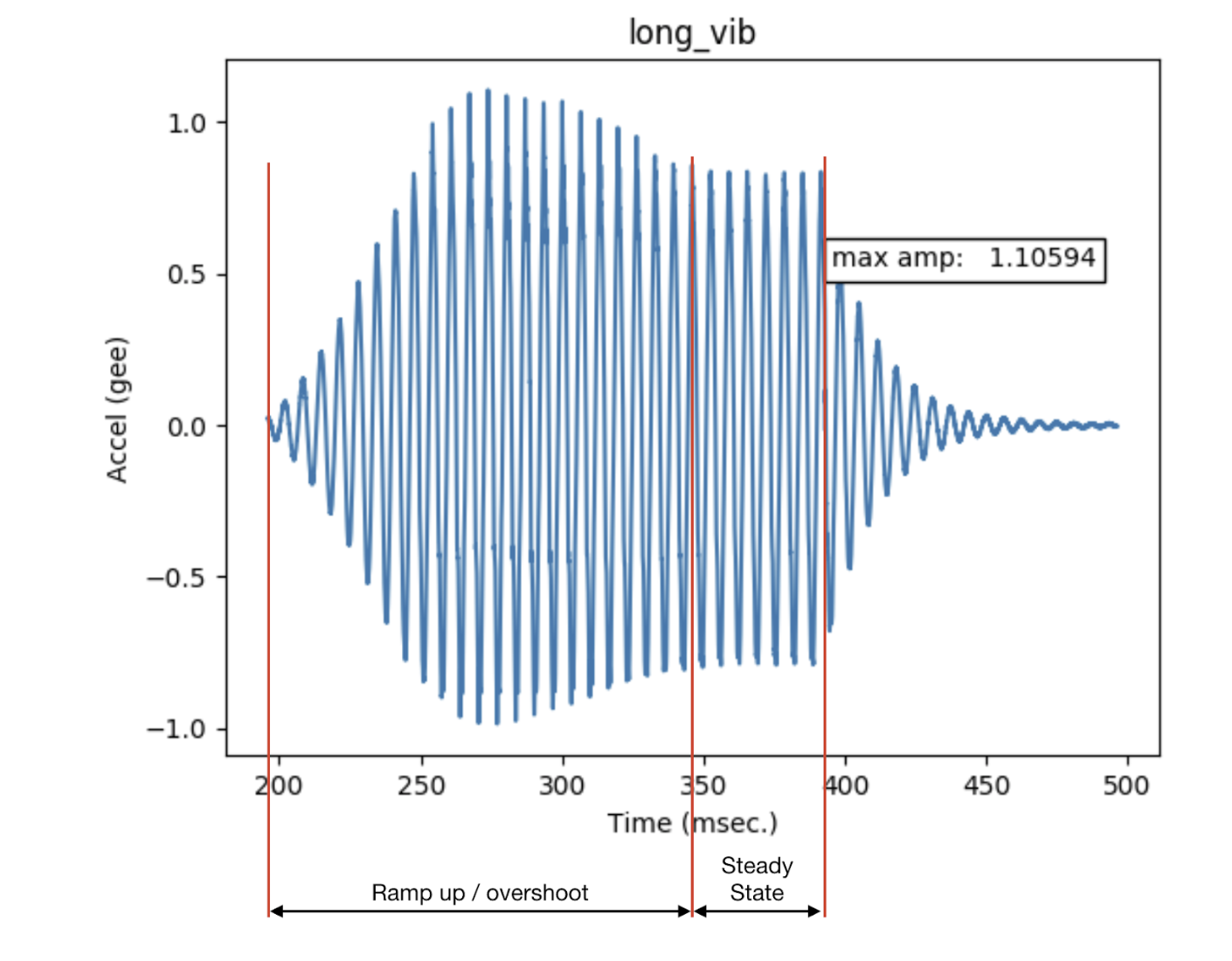

圖 7. 執行器超出
這些元素如圖 7 所示：
- 長時間震動
- 在諧振頻率下，線性諧振致動器在施加正弦輸入時的輸出內容。
- 最大振幅
- 裝置震動處於穩定狀態時，長時間震動的最大振幅。
- 超出範圍
- 當致動器離開共振時，就會發生過衝。圖表顯示當振動器以正弦輸入值離開共振時，會發生的行為類型。這是極端過衝的例子。
- 當 LRA 以其共振頻率驅動時，可以觀察到最小或沒有過衝。LRA 的典型諧振頻率介於 50 和 250 Hz 之間。
