Questo articolo specifica i requisiti per le cuffie con jack da 3,5 mm affinché funzionino in modo uniforme nell'ecosistema Android.
I produttori di dispositivi devono consultare la specifica del jack da 3,5 mm e il Compatibility Definition Document (CDD) di Android per ulteriori requisiti.
Funzioni
| Funzione | Assistenza per gli accessori |
|---|---|
| Uscita audio stereo | Obbligatorio |
| Ingresso audio (microfono) | Obbligatorio |
| Standard | Obbligatorio |
Mappatura di controllo e funzione
| Funzione di controllo | Assistenza per gli accessori | Descrizione |
|---|---|---|
| Funzione A | Obbligatorio | Riproduci/Metti in pausa/Aggancia (pressione breve), Attiva assistente (pressione prolungata), Avanti (pressione doppia) |
| Funzione B | Facoltativo | Vol+ |
| Funzione C | Facoltativo | Vol- |
| Funzione D | Facoltativo | Riservato (i dispositivi Pixel lo utilizzano per avviare i comandi vocali) |
Assegna le funzioni ai pulsanti come segue:
- Tutti gli auricolari con un solo tasto devono implementare la funzione A.
- Le cuffie con più pulsanti devono implementare le funzioni in base al seguente schema:
- 2 funzioni: A e D
- 3 funzioni: A, B, C
- 4 funzioni: A, B, C, D
Meccanico
| Funzione | Assistenza per gli accessori | Note |
|---|---|---|
| Spina da 3,5 mm a 4 conduttori | Obbligatorio | Rif.: standard EIAJ-RC5325A |
| Ordine di pinout CTIA (LRGM) | Obbligatorio | Tranne nelle regioni con requisiti legali per il pinout OMTP |
| Sequenza di pinout OMTP (LRMG) | Facoltativo | |
| Microfono | Obbligatorio | Non deve essere ostruito quando si utilizzano i controlli delle cuffie |
Elettrico
| Funzione | Assistenza per gli accessori | Descrizione |
|---|---|---|
| Impedenza altoparlanti auricolari | 16 ohm o superiore | Consigliati 32 - 300 ohm |
| Resistenza DC del microfono | 1000 ohm o superiore | Le caratteristiche del microfono devono essere conformi alla sezione 5.4 Registrazione audio del vigente CDD Android |
| Impedenza equivalente della funzione di controllo* | 0 ohm | [Funzione A] Riproduci/Metti in pausa/Aggancio |
| Resistenza di 240 ohm +/- 1% | [Funzione B] | |
| Resistenza di 470 ohm +/- 1% | [Function C] | |
| Resistenza di 135 ohm +/- 1% | [Funzione D] |
*Impedenza totale dal terminale del microfono positivo a GND quando il pulsante è premuto con un bias del microfono di 2,2 V applicato tramite un resistore da 2,2 kOhm
Nei seguenti diagrammi, il pulsante A viene mappato alla funzione A, il pulsante B alla funzione B e così via.
Circuiti di test delle cuffie di riferimento

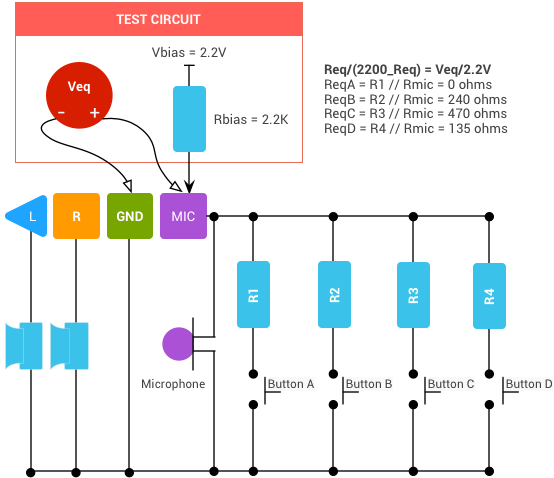

Il seguente diagramma del circuito di test dell'auricolare di riferimento 1 mostra il pinout CTIA per un connettore a 4 segmenti. Per il pinout OMTP, scambia le posizioni dei segmenti MIC e GND.
Figura 1. Circuito di test dell'auricolare di riferimento 1
Il seguente diagramma del circuito di prova dell'auricolare di riferimento 2 mostra come i valori effettivi delle resistenze (R1-R4) vengono modificati per soddisfare questa specifica.
Figura 2. Circuito di test dell'auricolare di riferimento 2
La resistenza effettiva dei pulsanti in parallelo con il microfono (R1-R4) si basa sulla resistenza della capsula del microfono (Rmic) e sui valori di impedenza equivalente (ReqA-ReqD). Utilizza la seguente formula:
ReqN=(Rmic*Rn)/(Rmic+Rn)
dove Rn è la resistenza effettiva di un pulsante, ReqN è il valore di impedenza equivalente del pulsante (fornito) e Rmic è il valore di impedenza del microfono.
L'esempio riportato sopra presuppone un'impedenza del microfono (Rmic) di 5 kohm. Per ottenere un'impedenza R4 equivalente di 135 ohm (ReqD), il valore reale della resistenza (R4) deve essere di 139 ohm.
