Um instantâneo do VNDK é um conjunto de bibliotecas VNDK-core e VNDK-SP para uma versão do Android.
É possível fazer upgrade apenas da partição do sistema se a system.img
inclui o snapshot do VNDK correspondente necessário para o
vendor.img
.
Os snapshots oficiais do VNDK são criados automaticamente no servidor de build do Android.
e fez check-in em /prebuilts/vndk
da árvore de origem do Android. Para
para fins de desenvolvimento, você pode criar snapshots do VNDK localmente. Os snapshots de VNDK são
compatível com as variações TARGET_ARCH
arm, arm64, x86 e x86_64;
Criar snapshots
O servidor de build do Android gera artefatos de build e arquivos de snapshot do VNDK usando os parâmetros e comandos de build a seguir.
Parâmetros de build
O nome do destino do build é vndk
. A configuração de destino do build
é mostrada abaixo.
TARGET_PRODUCT |
TARGET_ARCH |
TARGET_ARCH_VARIANT |
---|---|---|
aosp_arm |
arm |
armv7-a-neon |
aosp_arm64 |
arm64 |
armv8-a |
aosp_x86 |
x86 |
x86 |
aosp_x86_64 |
x86_64 |
x86_64 |
TARGET_PRODUCT=aosp_$(TARGET_ARCH)
TARGET_BUILD_VARIANT=user
TARGET_ARCH
é o mesmo que a imagem genérica do sistema (GSI) arcos de destino (arm
,arm64
,x86
,x86_64
).TARGET_ARCH_VARIANT
: Para o snapshot v28 (Android 9) e mais recentes, inclui as configurações comuns listadas acima.
Comandos de build
Para snapshots oficiais, Android 9 e versões mais recentes
inclui um destino de amostra (vndk
) em
vndk.mk
que cria e gera um VNDK
snapshot para $DIST_DIR
. O arquivo ZIP do snapshot usa o formato
android-vndk-$(TARGET_ARCH).zip
:
Exemplo:
lunch aosp_TARGET_ARCH-user
make -j vndk dist [BOARD_VNDK_VERSION=current]
O servidor de compilação do Android usa
Script build.sh
para criar toda a arquitetura compatível
com o comando a seguir.
DIST_DIR=dist_dir development/vndk/snapshot/build.sh
O snapshot do VNDK de uma versão do Android é gerado com base no de lançamento.
Criar localmente
Durante o desenvolvimento, você pode criar instantâneos do VNDK a partir de uma árvore de origem local com os comandos a seguir.
- Para criar todas as arquiteturas com suporte de uma só vez, execute o seguinte script de compilação:
(
build.sh
).cd $ANDROID_BUILD_TOP
development/vndk/snapshot/build.sh
- Para criar um
TARGET_ARCH
específico, execute o seguinte: comandoslunch aosp_TARGET_ARCH-user
m -j vndk dist
O arquivo android-vndk-$(TARGET_ARCH).zip
correspondente é criado
abaixo de $DIST_DIR
.
Arquivos de snapshot
Um snapshot do VNDK inclui os arquivos a seguir.
- Variante do fornecedor das bibliotecas compartilhadas VNDK-core e VNDK-SP.
- As bibliotecas compartilhadas do LL-NDK não são necessárias porque têm compatibilidade com versões anteriores.
- Para destinos de 64 bits, tanto
TARGET_ARCH
quanto BibliotecasTARGET_2ND_ARCH
são criadas e incluídas.
- A lista de bibliotecas VNDK-core, VNDK-SP, LL-NDK e VNDK-private está em
[vndkcore|vndksp|llndk|vndkprivate].libraries.txt
: - Arquivos de licença.
module_paths.txt
: Registra os caminhos do módulo para todos os VNDK , que é necessária para verificar se os projetos GPL têm fontes em uma determinada árvore de origem do Android.
Para determinado arquivo ZIP de snapshot do VNDK,
android-vndk-$(TARGET_ARCH).zip
, as bibliotecas pré-criadas do VNDK são
agrupadas em diretórios separados chamados
arch-$(TARGET_ARCH)-$(TARGET_ARCH_VARIANT)
de acordo com a ABI
quantidade de bits. Por exemplo, para android-vndk-arm64.zip
, as bibliotecas de 64 bits
são colocados em arch-arm64-armv8-a
, e as bibliotecas de 32 bits
em arch-arm-armv8-a

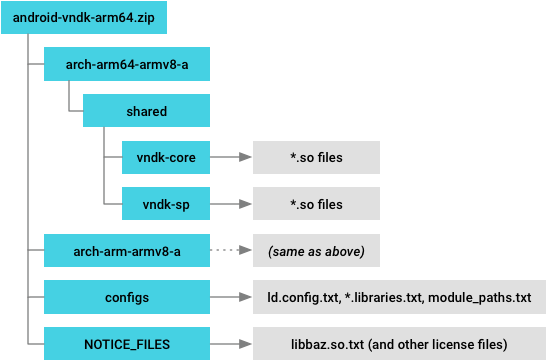

. O exemplo abaixo mostra
Estrutura de diretórios para um VNDK do arm64 (TARGET_ARCH=arm64
)
arquivo ZIP de snapshot (android-vndk-arm64.zip
).
Criar snapshots do fornecedor
O Android 11 oferece suporte
fornecedor
snapshots, que permitem criar vendor.img
independentemente da
a versão do Android na árvore de origem. Um snapshot padrão do VNDK contém as
arquivos de biblioteca compartilhada (.so
) que podem ser instalados nos dispositivos e
e vinculados a partir de binários C++ do fornecedor durante a execução. Para desenvolver com base em
esse snapshot do VNDK, você precisa de artefatos adicionais, como arquivos de cabeçalho e
e as sinalizações exportadas.
Gerar esses artefatos (junto com o snapshot do VNDK) de uma fonte local use o comando a seguir.
VNDK_SNAPSHOT_BUILD_ARTIFACTS=true development/vndk/snapshot/build.sh
Esse comando cria arquivos android-vndk-$(TARGET_ARCH).zip
em
$DIST_DIR
. O exemplo abaixo é um arquivo ZIP de snapshot do VNDK arm64
com artefatos de versão. Os arquivos em negrito são arquivos adicionados recentemente ao VNDK normal.
(mostrado na figura 1) e incluem arquivos JSON (que armazenam
cflags
de cada biblioteca) e todos os arquivos de cabeçalho exportados.
android-vndk-arm64.zip ├── arch-arm64-armv8-a │ └── shared │ ├── vndk-core -> *.so files, *.json files │ └── vndk-sp -> *.so files, *.json files ├── arch-arm-armv8-a -> (same as arch-arm64-armv8-a) ├── configs -> *.libraries.txt, module_paths.txt, module_names.txt ├── include -> exported header files (*.h, *.hh, etc.) └── NOTICE_FILES -> license txt files
Fazer upload de snapshots do VNDK
Os snapshots do VNDK são verificados na árvore de origem em
/prebuilts/vndk/vVER
, em que
VER
é igual à versão do snapshot do VNDK
(que segue a versão do SDK da versão correspondente do Android). Para
exemplo, o instantâneo do VNDK do Android 8.1 tem a versão 27.
Usar o script update.py
O script update.py
(/development/vndk/snapshot/update.py
) automatiza o processo de
adicionando um snapshot do VNDK pré-criado à árvore de origem. Ele detecta automaticamente
artefatos de build e preenche adequadamente as propriedades associadas na
gerou Android.bp
. Esse script executa as seguintes tarefas:
- Em
/prebuilts/vndk/vVER
, usarepo start
para criar uma nova ramificação do Git. - Busca e descompacta artefatos de compilação de snapshots do VNDK.
- Executa
gen_buildfiles.py
para gerar automaticamente os arquivos de buildAndroid.bp
). - executa
check_gpl_license.py
para verificar as bibliotecas pré-criadas; licenciadas sob a Licença Pública Geral (GPL) têm fontes lançadas em árvore de origem atual. - Usa
git commit
para confirmar novas mudanças.
Usar snapshots do VNDK criados localmente
Também é possível usar snapshots do VNDK criados localmente. Quando a solicitação --local
for especificada, o script update.py
buscará o snapshot do VNDK
artefatos de build do diretório local especificado (em vez do diretório local
servidor de build) que tenha os arquivos android-vndk-$(TARGET_ARCH).zip
gerado pelo development/vndk/snapshot/build.sh
. Com o
a opção --local
, o script update.py
ignora a GPL;
verificação de licença e git commit
etapas.
Sintaxe:
python update.py VER --local local_path
Exemplo de comando para atualizar o snapshot do VNDK do Android 8.1 com build local
artefatos em /path/to/local/dir
:
python update.py 27 --local /path/to/local/dir
Exemplo de estrutura de diretórios de um snapshot do VNDK criado localmente:
prebuilts/vndk ├── v30 │ ├── arm64 │ │ ├── arch-arm64-armv8-a -> (prebuilt libs) │ │ ├── arch-arm-armv8-a -> (prebuilt libs) │ │ ├── configs -> (config files) │ │ ├── include -> (exported header files) │ │ └── Android.bp -> (VNDK modules with cflags) │ ├── arm -> (same as above) │ ├── x86_64 -> (same as above) │ ├── x86 -> (same as above) │ ├── common │ │ ├── NOTICE_FILES -> (license files) │ │ └── Android.bp -> (license file modules) │ └── Android.bp -> (*.libraries.30.txt modules) └── (other VNDK versions) -> (same as above)Os artefatos de build locais serão adicionados automaticamente se os artefatos forem criados com
VNDK_SNAPSHOT_BUILD_ARTIFACTS=true
.
Instalar snapshots do VNDK
A imagem do sistema instala bibliotecas de snapshots do VNDK no tempo de build usando o
informações em BOARD_VNDK_VERSION
,
PRODUCT_EXTRA_VNDK_VERSIONS
e ro.vndk.version
.
É possível controlar quais snapshots do VNDK são instalados no VNDK pré-criado
diretórios de snapshots (por exemplo, /prebuilts/vndk/v29
ou
/prebuilts/vndk/v30
) usando uma das opções a seguir.
- Opção 1:
BOARD_VNDK_VERSION
. Use o módulos do snapshot para criar os módulos atuais do fornecedor e instalar apenas os módulos de snapshots necessários para os módulos do fornecedor. - Opção 2:
PRODUCT_EXTRA_VNDK_VERSIONS
. Instale os módulos de snapshot do VNDK, independentemente dos módulos atuais do fornecedor. Isso instala os snapshots pré-criados do VNDK listados emPRODUCT_EXTRA_VNDK_VERSIONS
sem vinculá-los a nenhum outro módulos no tempo de build.
Definir BOARD_VNDK_VERSION
BOARD_VNDK_VERSION
mostra a versão do VNDK que o fornecedor atual.
módulos necessários para a criação. Se BOARD_VNDK_VERSION
tiver um
versão do snapshot do VNDK disponível no diretório /prebuilts/vndk
, o
O snapshot do VNDK indicado em BOARD_VNDK_VERSION
está instalado. Se
o snapshot do VNDK não estiver disponível no diretório, ocorrerá um erro de compilação.
Definir BOARD_VNDK_VERSION
também permite que os módulos VNDK sejam
instalado. Os módulos do fornecedor têm um link com a versão do snapshot do VNDK definida em
BOARD_VNDK_VERSION
no tempo de build (não é criado
módulos VNDK na origem do sistema). Ao fazer o download da árvore de origem completa do
repositório, as fontes do sistema e do fornecedor são baseadas no mesmo sistema
lançamento.
Definir PRODUCT_EXTRA_VNDK_VERSIONS
PRODUCT_EXTRA_VNDK_VERSIONS
lista as versões extras do VNDK a serem
instalado. Normalmente, ter um snapshot de VNDK é suficiente para o
fornecedora. No entanto, em alguns casos, talvez seja necessário incluir vários
snapshots em uma imagem do sistema. Por exemplo, a GSI tem vários snapshots
oferecem suporte a várias versões de fornecedores com uma imagem do sistema. Por configuração
PRODUCT_EXTRA_VNDK_VERSIONS
, você pode instalar o snapshot do VNDK
módulos, além da versão do VNDK em BOARD_VNDK_VERSION
.
Se PRODUCT_EXTRA_VNDK_VERSIONS
tiver uma lista específica de versões,
o sistema de build procura snapshots pré-criados da lista de versões no
prebuilts/vndk
. Se o sistema de build localizar todos os
snapshots, ele instala esses arquivos de snapshot em cada APEX do VNDK
out/target/product/$(TARGET_DEVICE)/system_ext/apex/com.android.vndk.vVER
As versões ausentes geram um erro de build.
Os módulos VNDK não se vinculam aos módulos do fornecedor no tempo de compilação, mas podem ser
usada no tempo de execução se os módulos do fornecedor na partição do fornecedor exigirem uma das
as versões do VNDK instaladas. PRODUCT_EXTRA_VNDK_VERSIONS
é válido
somente se BOARD_VNDK_VERSION
estiver definido.
PLATFORM_VNDK_VERSION
PLATFORM_VNDK_VERSION
define a versão do VNDK para o VNDK atual.
módulos na origem do sistema. O valor é definido automaticamente:
- Antes do lançamento, o
PLATFORM_VNDK_VERSION
é definido comoPLATFORM_VERSION_CODENAME
. - Na versão,
PLATFORM_SDK_VERSION
é copiado paraPLATFORM_VNDK_VERSION
.
Depois que a versão do Android for lançada, as bibliotecas VNDK atuais serão
instalado no VNDK APEX
(/system/apex/com.android.vndk.vVER
), em que
VER
é a versão armazenada em
PLATFORM_VNDK_VERSION
Quando BOARD_VNDK_VERSION
é definido como current
, o
PLATFORM_VNDK_VERSION
está armazenado em ro.vndk.version
,
Caso contrário, BOARD_VNDK_VERSION
será armazenado
ro.vndk.version
. PLATFORM_VNDK_VERSION
é definido como
a versão do SDK quando o Android for lançado; antes do lançamento, o código alfanumérico
é usado para PLATFORM_VNDK_VERSION
.
Resumo das configurações de versão do VNDK
A tabela resume as configurações da versão do VNDK.
Criação do fornecedor |
Versão da placa |
Versão do SDK |
Versão da plataforma |
Propriedade da versão |
Instalar diretório |
---|---|---|---|---|---|
Módulos do VNDK atuais | current |
Antes | CODE_NAME |
CODE_NAME |
/system/apex/com.android.vndk.vCODE_NAME |
Depois | SDK_VER |
SDK_VER |
/system/apex/com.android.vndk.vSDK_VER |
||
Módulos de snapshot pré-criados | VNDK_VER para snapshot |
Antes ou depois | CODE_NAME ou SDK_VER |
VNDK_VER |
/system_ext/apex/com.android.vndk.vVNDK_VER |
- Versão do tabuleiro (
BOARD_VNDK_VERSION
). VNDK que os módulos do fornecedor exigem para a criação. Defina comocurrent
se os módulos do fornecedor podem ser vinculados aos módulos atuais do sistema. - Versão da plataforma (
PLATFORM_VNDK_VERSION
). Versão do VNDK que os módulos do sistema atuais estão criando. Criado apenas quandoBOARD_VNDK_VERSION
é igual a atual. - Propriedade da versão (
ro.vndk.version
). Propriedade que especifica a versão do VNDK que os binários e as bibliotecas emvendor.img exigem para correr. Armazenado novendor.img
em/vendor/default.prop
.
