RenderScript là một khung để chạy các phép tính toán chuyên sâu nhiệm vụ có hiệu suất cao trên Android. Trình quản lý thẻ của Google được thiết kế để sử dụng với tính toán song song dữ liệu, mặc dù khối lượng công việc nối tiếp cũng có thể hưởng lợi. Chiến lược phát hành đĩa đơn Thời gian chạy RenderScript tải song song công việc trên các bộ xử lý có sẵn trên trên thiết bị, chẳng hạn như CPU và GPU đa nhân, cho phép các nhà phát triển tập trung vào thể hiện thuật toán thay vì lên lịch công việc. RenderScript đặc biệt hữu ích cho các ứng dụng xử lý hình ảnh, dữ liệu nhiếp ảnh hoặc thị giác máy tính.
Thiết bị chạy Android 8.0 trở lên sử dụng RenderScript sau đây HAL khung và nhà cung cấp:
Hình 1. Mã nhà cung cấp liên kết đến các thư viện nội bộ.
Điểm khác biệt so với RenderScript trong Android 7.x trở xuống bao gồm:
- Hai thực thể của lib nội bộ RenderScript trong một quy trình. Một bộ dành cho
Đường dẫn dự phòng của CPU và trực tiếp từ
/system/lib
; thiết bị khác là dành cho đường dẫn GPU và bắt đầu từ/system/lib/vndk-sp
. - Các thư viện nội bộ RS trong
/system/lib
được xây dựng dưới dạng một phần của nền tảng và được cập nhật khisystem.img
được nâng cấp. Tuy nhiên, libs trong/system/lib/vndk-sp
được tạo cho nhà cung cấp và không phải là cập nhật khisystem.img
được nâng cấp (trong khi chúng có thể được cập nhật để sửa lỗi bảo mật, ABI của họ vẫn như cũ). - Mã nhà cung cấp (RS HAL, trình điều khiển RS và
bcc plugin
) là được liên kết với thư viện nội bộ RenderScript được đặt tại/system/lib/vndk-sp
. Chúng không thể liên kết với lib trong/system/lib
vì lib trong thư mục đó được xây dựng cho nền tảng và do đó có thể không tương thích với mã nhà cung cấp (ví dụ: các ký hiệu có thể bị xoá). Việc này sẽ khiến OTA chỉ có khung trở nên không thể thực hiện được.
Thiết kế
Các phần sau đây trình bày chi tiết về thiết kế RenderScript trong Android 8.0 trở lên.
Các nhà cung cấp có thể sử dụng các thư viện RenderScript
Phần này liệt kê các thư viện RenderScript (được gọi là NDK nhà cung cấp cho cùng một quá trình) HAL hoặc VNDK-SP) có sẵn cho mã nhà cung cấp và có thể liên kết chống lại. Tài liệu này cũng trình bày chi tiết các thư viện khác không liên quan đến RenderScript nhưng cũng được cung cấp cho mã nhà cung cấp.
Mặc dù danh sách thư viện sau đây có thể khác nhau giữa các bản phát hành Android,
không thể thay đổi cho một bản phát hành Android cụ thể; để xem danh sách cập nhật
thư viện hiện có, hãy tham khảo /system/etc/ld.config.txt
.
Lib RenderScript | Thư viện không phải RenderScript |
---|---|
|
|
Cấu hình không gian tên của trình liên kết
Quy định hạn chế về việc liên kết khiến các lib không thuộc VNDK-SP không sử dụng được mã nhà cung cấp được thực thi trong thời gian chạy bằng không gian tên trình liên kết. (Để biết thông tin chi tiết, tham khảo nội dung Thiết kế VNDK bản trình bày).
Trên thiết bị chạy Android 8.0 trở lên, tất cả HAL (Lớp trừu tượng phần cứng) cùng tiến trình (SP-HAL)
ngoại trừ RenderScript được tải bên trong không gian tên trình liên kết
sphal
. RenderScript được tải vào RenderScript dành riêng cho RenderScript
không gian tên rs
, một vị trí cho phép mở rộng hơn một chút
Thực thi đối với thư viện RenderScript. Vì quá trình triển khai RS cần tải
mã bit được biên dịch, /data/*/*.so
sẽ được thêm vào đường dẫn của
Không gian tên rs
(các SP-HAL khác không được phép tải libs từ
phân vùng dữ liệu).
Ngoài ra, không gian tên rs
cho phép có nhiều lib hơn so với phạm vi cung cấp
theo các không gian tên khác. libmediandk.so
và libft2.so
đều hiển thị với không gian tên rs
vì
libRS_internal.so
có một phần phụ thuộc nội bộ với các thư viện này.
Hình 2. Cấu hình không gian tên cho trình liên kết.
Tải trình điều khiển
Đường dẫn dự phòng cho CPU
Tuỳ thuộc vào sự tồn tại của bit RS_CONTEXT_LOW_LATENCY
khi tạo ngữ cảnh RS, đường dẫn CPU hoặc GPU sẽ được chọn. Khi
Đã chọn đường dẫn CPU, libRS_internal.so
(phương thức triển khai chính
của khung RS) được dlopen
trực tiếp từ trình liên kết mặc định
không gian tên nơi cung cấp phiên bản nền tảng của lib RS.
Việc triển khai RS HAL (Lớp trừu tượng phần cứng) của nhà cung cấp không được sử dụng khi CPU
đã sử dụng đường dẫn dự phòng và tạo đối tượng RsContext
bằng
rỗng mVendorDriverName
. libRSDriver.so
là (theo
mặc định) dlopen
ed và thư viện trình điều khiển được tải từ
Không gian tên default
do phương thức gọi
(libRS_internal.so
) cũng được tải trong default
không gian tên.

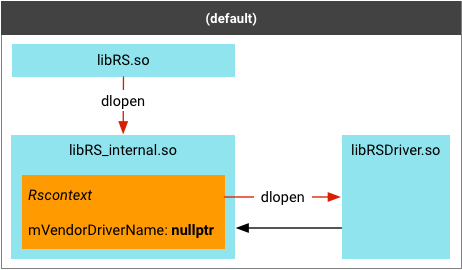

Hình 3. Đường dẫn dự phòng của CPU.
Đường dẫn GPU
Đối với đường dẫn GPU, libRS_internal.so
được tải theo cách khác.
Trước tiên, libRS.so
sử dụng
android.hardware.renderscript@1.0.so
(và cơ sở dữ liệu này
libhidltransport.so
) để tải
android.hardware.renderscript@1.0-impl.so
(nhà cung cấp
triển khai RS HAL) vào một không gian tên trình liên kết khác có tên là
sphal
. RS
HAL sau đó dlopen
s libRS_internal.so
trong một áp dụng khác
không gian tên của trình liên kết có tên rs
.
Nhà cung cấp có thể cung cấp trình điều khiển RS của riêng mình bằng cách đặt cờ thời gian xây dựng
OVERRIDE_RS_DRIVER
(được nhúng vào HAL RS)
triển khai
(hardware/interfaces/renderscript/1.0/default/Context.cpp
). Chiến dịch này
sau đó, tên trình điều khiển sẽ được dlopen
cho ngữ cảnh RS cho đường dẫn GPU.
Việc tạo đối tượng RsContext
được uỷ quyền cho RS HAL
trong quá trình triển khai. HAL gọi lại khung RS bằng cách sử dụng
Hàm rsContextCreateVendor()
có tên của trình điều khiển
sử dụng làm đối số. Sau đó, khung RS sẽ tải trình điều khiển được chỉ định khi
Đã khởi chạy RsContext
. Trong trường hợp này, thư viện trình điều khiển sẽ
được tải vào không gian tên rs
vì RsContext
sẽ được tạo bên trong không gian tên rs
và
/vendor/lib
nằm trong đường dẫn tìm kiếm của không gian tên.
Hình 4. Đường dẫn dự phòng GPU.
Khi chuyển đổi từ không gian tên default
sang
Không gian tên sphal
, libhidltransport.so
sử dụng
android_load_sphal_library()
để sắp xếp thứ tự rõ ràng
trình liên kết động để tải thư viện -impl.so
từ
Không gian tên sphal
.
Khi chuyển đổi từ không gian tên sphal
sang
rs
không gian tên, việc tải được thực hiện gián tiếp bằng dòng sau trong
/system/etc/ld.config.txt
:
namespace.sphal.link.rs.shared_libs = libRS_internal.so
Dòng này chỉ định trình liên kết động sẽ tải
libRS_internal.so
trong không gian tên rs
khi lib
không thể tìm thấy/tải từ không gian tên sphal
(luôn luôn là
vì không gian tên sphal
không tìm kiếm
/system/lib/vndk-sp
, trong đó libRS_internal.so
thường trú). Với cấu hình này, một lệnh gọi dlopen()
đơn giản đến
libRS_internal.so
là đủ để thực hiện chuyển đổi không gian tên.
Tải trình bổ trợ bcc
bcc plugin
là một thư viện do nhà cung cấp cung cấp và được tải vào
Trình biên dịch bcc
. Vì bcc
là một quy trình hệ thống trong
/system/bin
, thì thư viện bcc plugin
có thể là
được coi là SP-HAL (tức là HAL của nhà cung cấp có thể được tải trực tiếp vào
không bị liên kết). Là SP-HAL,
Thư viện bcc-plugin
:
- Không thể liên kết với các thư viện chỉ dành cho khung như
libLLVM.so
. - Chỉ có thể liên kết với các thư viện VNDK-SP có sẵn cho nhà cung cấp.
Quy định hạn chế này được thực thi bằng cách tải bcc plugin
vào
Không gian tên sphal
sử dụng
Hàm android_sphal_load_library()
. Trong các phiên bản trước của
Android, tên trình bổ trợ đã được chỉ định bằng cách sử dụng tuỳ chọn -load
và
lib được tải bằng cách sử dụng dlopen()
đơn giản bằng cách
libLLVM.so
. Trong Android 8.0 trở lên, điều này được chỉ định trong
Tùy chọn -plugin
và lib được tải trực tiếp bằng
Chính bcc
. Tùy chọn này bật một đường dẫn không dành riêng cho Android để
dự án LLVM nguồn mở.
Hình 5. Đang tải trình bổ trợ bcc, Android 7.x trở xuống.
Hình 6. Đang tải trình bổ trợ bcc, Android 8.0 trở lên.
Đường dẫn tìm kiếm cho ld.mc
Khi thực thi ld.mc
, một số lib thời gian chạy RS được cung cấp làm dữ liệu đầu vào
cho trình liên kết. Mã bit RS từ ứng dụng được liên kết với lib thời gian chạy
và khi mã bit đã chuyển đổi được tải vào một quy trình ứng dụng, lib thời gian chạy
lại được liên kết động từ mã bit đã chuyển đổi.
Các thư viện thời gian chạy bao gồm:
libcompiler_rt.so
libm.so
libc.so
- Trình điều khiển RS (
libRSDriver.so
hoặcOVERRIDE_RS_DRIVER
)
Khi tải mã bit đã biên dịch vào quy trình của ứng dụng, hãy cung cấp cùng một
thư viện đã được ld.mc
sử dụng. Nếu không, mã bit được biên dịch
có thể không tìm thấy một biểu tượng có sẵn khi liên kết.
Để thực hiện việc này, khung RS sử dụng các đường dẫn tìm kiếm khác nhau cho lib thời gian chạy khi
thực thi ld.mc
, tuỳ thuộc vào việc chính khung RS có
được tải từ /system/lib
hoặc từ /system/lib/vndk-sp
.
Địa chỉ này có thể được xác định bằng cách đọc địa chỉ của một ký hiệu tuỳ ý của RS
khung lib và sử dụng dladdr()
để lấy đường dẫn tệp được ánh xạ tới
địa chỉ.
Chính sách SELinux
Do những thay đổi về chính sách SELinux trong Android 8.0 trở lên, bạn phải
tuân thủ các quy tắc cụ thể (được thực thi thông qua neverallows
) khi
gắn nhãn các tệp bổ sung trong phân vùng vendor
:
vendor_file
phải là nhãn mặc định cho tất cả các tệp trong Phân vùngvendor
. Chính sách nền tảng yêu cầu quyền này để truy cập triển khai HAL truyền qua.- Đã thêm tất cả
exec_types
mới vào phân vùngvendor
phải có thuộc tínhvendor_file_type
thông qua SEPolicy của nhà cung cấp. Việc này được thực thi thông quaneverallows
. - Để tránh xung đột với các bản cập nhật nền tảng/khung trong tương lai, hãy tránh gắn nhãn
các tệp khác
exec_types
trong phân vùngvendor
. - Tất cả phần phụ thuộc thư viện cho HAL quy trình tương tự do AOSP xác định đều phải
được gắn nhãn là
same_process_hal_file
.
Để biết chi tiết về chính sách SELinux, hãy xem Linux tăng cường bảo mật trong Android.
Khả năng tương thích với ABI (Giao diện nhị phân ứng dụng) đối với mã bit
Nếu bạn không thêm API mới nào, tức là sẽ không có phiên bản HAL (Lớp trừu tượng phần cứng) cho phiên bản HAL, khung RS sẽ tiếp tục sử dụng trình điều khiển GPU (HAL 1.0) hiện có.
Đối với các thay đổi nhỏ HAL (HAL 1.1) không ảnh hưởng đến bitcode, các khung phải dự phòng cho CPU cho các API mới được thêm này và tiếp tục sử dụng trình điều khiển GPU (HAL 1.0) nơi khác.
Đối với các thay đổi lớn về HAL (HAL 2.0) ảnh hưởng đến việc biên dịch/liên kết mã bit, RS các khung nên chọn không tải trình điều khiển GPU do nhà cung cấp cung cấp và thay vào đó sử dụng đường dẫn CPU hoặc Vulkan để tăng tốc.
Việc sử dụng mã bit RenderScript xảy ra theo 3 giai đoạn:
Giai đoạn | Thông tin chi tiết |
---|---|
Biên dịch |
|
Đường liên kết |
|
Tải |
|
Ngoài HAL, API thời gian chạy và biểu tượng được xuất cũng giao diện. Không có giao diện nào thay đổi kể từ Android 7.0 (API 24) và ở đó hiện chưa có kế hoạch thay đổi nó trong Android 8.0 trở lên. Tuy nhiên, nếu giao diện không thay đổi, phiên bản HAL cũng sẽ tăng.
Triển khai nhà cung cấp
Android 8.0 trở lên yêu cầu thay đổi một số trình điều khiển GPU để trình điều khiển GPU hoạt động chính xác.
Mô-đun trình điều khiển
- Các mô-đun trình điều khiển không được phụ thuộc vào bất kỳ thư viện hệ thống nào không nằm trong danh sách.
- Người lái xe phải cung cấp
android.hardware.renderscript@1.0-impl_{NAME}
hoặc khai báo cách triển khai mặc địnhandroid.hardware.renderscript@1.0-impl
dưới dạng phần phụ thuộc. - Việc triển khai CPU
libRSDriver.so
là một ví dụ hay về cách xoá các phần phụ thuộc không phải VNDK-SP.
Trình biên dịch mã bit
Bạn có thể biên dịch mã bit RenderScript cho trình điều khiển của nhà cung cấp theo 2 cách:
- Gọi trình biên dịch RenderScript dành riêng cho nhà cung cấp trong
/vendor/bin/
(phương pháp biên dịch GPU ưu tiên). Tương tự như các mô-đun trình điều khiển khác, tệp nhị phân của trình biên dịch nhà cung cấp không được phụ thuộc vào bất kỳ thư viện hệ thống nào không nằm trong danh sách Thư viện RenderScript dành cho nhà cung cấp. - Gọi hệ thống bcc:
/system/bin/bcc
bằng một nhà cung cấp do nhà cung cấp cung cấpbcc plugin
; plugin này không thể phụ thuộc vào bất kỳ thư viện hệ thống nào không nằm trong danh sách Có các thư viện RenderScript cho nhà cung cấp.
Nếu nhà cung cấp bcc plugin
cần can thiệp vào CPU
quá trình biên dịch và phần phụ thuộc của nó trên libLLVM.so
không thể dễ dàng
bị xoá, nhà cung cấp sẽ sao chép bcc
(và tất cả các mã không phải LL-NDK
các phần phụ thuộc, bao gồm libLLVM.so
, libbcc.so
) vào
phân vùng /vendor
.
Ngoài ra, nhà cung cấp cần phải thực hiện các thay đổi sau:
Hình 7. Các thay đổi đối với trình điều khiển của nhà cung cấp.
- Sao chép
libclcore.bc
vào phân vùng/vendor
. Chiến dịch này đảm bảolibclcore.bc
,libLLVM.so
vàlibbcc.so
đang đồng bộ hoá. - Thay đổi đường dẫn đến tệp thực thi
bcc
bằng cách đặtRsdCpuScriptImpl::BCC_EXE_PATH
trong quá trình triển khai HAL RS.
Chính sách SELinux
Chính sách SELinux ảnh hưởng đến cả các tệp thực thi của trình điều khiển và trình biên dịch. Tất cả
các mô-đun trình điều khiển phải được gắn nhãn same_process_hal_file
trong
file_contexts
của thiết bị. Ví dụ:
/vendor/lib(64)?/libRSDriver_EXAMPLE\.so u:object_r:same_process_hal_file:s0
Trình biên dịch có thể thực thi phải được gọi bằng một quy trình ứng dụng, cũng như vậy
bản sao của nhà cung cấp của bcc (/vendor/bin/bcc
). Ví dụ:
device/vendor_foo/device_bar/sepolicy/file_contexts: /vendor/bin/bcc u:object_r:same_process_hal_file:s0
Thiết bị cũ
Thiết bị cũ là những thiết bị đáp ứng các điều kiện sau:
- PRODUCT_shippingPING_API_LEVEL thấp hơn 26.
- PRODUCT_FULL_TREBLE_OVERRIDE không được xác định.
Đối với các thiết bị cũ, hạn chế không được thực thi khi nâng cấp lên
Android 8.0 trở lên, nghĩa là trình điều khiển có thể tiếp tục liên kết với thư viện
trong /system/lib[64]
. Tuy nhiên, do kiến trúc thay đổi
liên quan đến OVERRIDE_RS_DRIVER
,
Bạn phải cài đặt android.hardware.renderscript@1.0-impl
để
Phân vùng /vendor
; không làm được việc này buộc thời gian chạy RenderScript
dự phòng cho đường dẫn CPU.
Để biết thông tin về động lực ngừng sử dụng Renderscript, hãy xem bài viết Nhà phát triển Android Blog: Tính toán GPU Android trong tương lai. Sau đây là thông tin về tài nguyên để ngừng sử dụng:
- Di chuyển khỏi Renderscript
- Mẫu RenderScript
- Bộ công cụ thay thế hàm nội tại README
- Thay thế hàm nội tạiToolkit.kt
