Der Dynamic Linker stellt sich zwei Herausforderungen beim Treble VNDK-Design:
- Freigegebene SP-HAL-Bibliotheken und ihre Abhängigkeiten, einschließlich VNDK-SP in Framework-Prozesse geladen. Es sollte einige Mechanismen zur Vermeidung von Symbolkonflikten.
- Mit
dlopen()
undandroid_dlopen_ext()
können Laufzeitabhängigkeiten, die bei der Build-Erstellung nicht sichtbar sind und mit statischer Analyse schwer zu erkennen.
Diese beiden Probleme können durch den Verknüpfungs-Namespace gelöst werden. Mechanismus zur Verfügung. Dieser Mechanismus wird von der dynamischen Verknüpfung bereitgestellt. Es die gemeinsam genutzten Bibliotheken in verschiedenen Verknüpfungs-Namespaces isolieren, Bibliotheken mit demselben Bibliotheksnamen, aber mit unterschiedlichen Symbolen entstehen nicht in Konflikt.
Andererseits bietet der Verknüpfungs-Namespace-Mechanismus die Flexibilität, sodass einige gemeinsam genutzte Bibliotheken über einen Verknüpfungs-Namespace exportiert und von einen anderen Verknüpfungs-Namespace. Diese exportierten gemeinsam genutzten Bibliotheken können APIs, die für andere Programme öffentlich sind, Ausblenden der Implementierungsdetails in ihren Verknüpfungs-Namespaces
Beispiel: /system/lib[64]/libcutils.so
und
/system/lib[64]/vndk-sp-${VER}/libcutils.so
sind zwei geteilte
Bibliotheken. Diese beiden Bibliotheken können unterschiedliche Symbole haben. Sie sind geladen
in verschiedene Verknüpfungs-Namespaces aufteilen, sodass Framework-Module
/system/lib[64]/libcutils.so
und gemeinsam genutzte SP-HAL-Bibliotheken können
sind von /system/lib[64]/vndk-sp-${VER}/libcutils.so
abhängig.
/system/lib[64]/libc.so
ist hingegen ein Beispiel für
eine öffentliche Bibliothek, die über einen Verknüpfungs-Namespace exportiert und in
viele Verknüpfungs-Namespaces nutzen. Die Abhängigkeiten von
/system/lib[64]/libc.so
, z. B. libnetd_client.so
,
werden in den Namespace geladen, in dem /system/lib[64]/libc.so
sich befindet. Andere Namespaces haben keinen Zugriff auf diese Abhängigkeiten. Dieses
kapselt die Implementierungsdetails ein und stellt
Schnittstellen.
Funktionsweise
Die dynamische Verknüpfung ist für das Laden der angegebenen gemeinsam genutzten Bibliotheken zuständig.
in DT_NEEDED
-Einträgen oder in den freigegebenen Bibliotheken, die durch den
Argument von dlopen()
oder android_dlopen_ext()
. In beiden
in den Fällen, sucht die dynamische Verknüpfung nach dem Namespace, in dem der Aufrufer
befindet sich und versucht, die Abhängigkeiten in denselben Verknüpfungs-Namespace zu laden. Wenn
Die dynamische Verknüpfung kann die gemeinsam genutzte Bibliothek nicht in die angegebene Verknüpfung laden
wird der verknüpfte Verknüpfungs-Namespace für exportierte freigegebene
Bibliotheken.
Format der Konfigurationsdatei
Das Konfigurationsdateiformat basiert auf dem INI-Dateiformat. Ein typisches wie folgt aussieht:
dir.system = /system/bin dir.system = /system/xbin dir.vendor = /vendor/bin [system] additional.namespaces = sphal,vndk namespace.default.isolated = true namespace.default.search.paths = /system/${LIB} namespace.default.permitted.paths = /system/${LIB}/hw namespace.default.asan.search.paths = /data/asan/system/${LIB}:/system/${LIB} namespace.default.asan.permitted.paths = /data/asan/system/${LIB}/hw:/system/${LIB}/hw namespace.sphal.isolated = true namespace.sphal.visible = true namespace.sphal.search.paths = /odm/${LIB}:/vendor/${LIB} namespace.sphal.permitted.paths = /odm/${LIB}:/vendor/${LIB} namespace.sphal.asan.search.paths = /data/asan/odm/${LIB}:/odm/${LIB} namespace.sphal.asan.search.paths += /data/asan/vendor/${LIB}:/vendor/${LIB} namespace.sphal.asan.permitted.paths = /data/asan/odm/${LIB}:/odm/${LIB} namespace.sphal.asan.permitted.paths += /data/asan/vendor/${LIB}:/vendor/${LIB} namespace.sphal.links = default,vndk namespace.sphal.link.default.shared_libs = libc.so:libm.so namespace.sphal.link.vndk.shared_libs = libbase.so:libcutils.so namespace.vndk.isolated = true namespace.vndk.search.paths = /system/${LIB}/vndk-sp-29 namespace.vndk.permitted.paths = /system/${LIB}/vndk-sp-29 namespace.vndk.links = default namespace.vndk.link.default.shared_libs = libc.so:libm.so [vendor] namespace.default.isolated = false namespace.default.search.paths = /vendor/${LIB}:/system/${LIB}
Die Konfigurationsdatei enthält Folgendes:
- Mehrere Verzeichnisabschnittszuordnungsattribute am Anfang für die um den effektiven Bereich auszuwählen.
-
Konfigurationsabschnitte für mehrere Verknüpfungs-Namespaces:
<ph type="x-smartling-placeholder">
- </ph>
- Jeder Abschnitt enthält mehrere Namespaces (Graph-Scheitelpunkte) und mehrere Fallback-Links zwischen Namespaces (Diagrammbögen).
- Jeder Namespace hat seine eigene Isolation, Suchpfade, und Sichtbarkeitseinstellungen.
In den folgenden Tabellen wird die Bedeutung der einzelnen Eigenschaften ausführlich beschrieben.
Attribut für die Zuordnung von Verzeichnisabschnitten
Attribut | Beschreibung | Beispiel |
---|---|---|
|
Ein Pfad zu einem Verzeichnis, das im Abschnitt Jedes Attribut ordnet die ausführbaren Dateien im Verzeichnis einer Verknüpfung zu
Abschnitt zur Konfiguration von Namespaces. Es kann zwei (oder mehr) Eigenschaften geben
die gleiche |
Dies weist darauf hin, dass die im
Der Abschnitt Es gilt die im Abschnitt |
Beziehungseigenschaften
Attribut | Beschreibung | Beispiel |
---|---|---|
additional. |
Eine durch Kommas getrennte Liste zusätzlicher Namespaces (zusätzlich zum
|
Dies weist darauf hin, dass es drei Namespaces gibt ( |
namespace. |
Eine durch Kommas getrennte Liste von Fallback-Namespaces. Wenn eine gemeinsam genutzte Bibliothek nicht im aktuellen Namespace gefunden werden kann, wird die dynamische linker versucht, die gemeinsam genutzte Bibliothek aus den Fallback-Namespaces zu laden. Die Der am Anfang der Liste angegebene Namespace hat eine höhere Priorität. |
Wenn von einer gemeinsam genutzten Bibliothek oder einer ausführbaren Datei eine gemeinsam genutzte Bibliothek angefordert wird,
kann nicht in den Wenn die gemeinsam genutzte Bibliothek nicht über die
Wenn alle Versuche fehlschlagen, gibt die dynamische Verknüpfung einen Fehler zurück. |
namespace. |
Eine durch Doppelpunkte getrennte Liste gemeinsam genutzter Bibliotheken, die in der
Diese Eigenschaft kann nicht verwendet werden mit
|
Das bedeutet, dass der Fallback-Link nur |
namespace. |
Boolescher Wert, der angibt, ob alle gemeinsam genutzten Bibliotheken
im Namespace Diese Eigenschaft kann nicht verwendet werden mit
|
Das bedeutet, dass der Fallback-Link für alle Bibliotheksnamen verwendet werden kann.
von |
Namespace-Attribute
Attribut | Beschreibung | Beispiel |
---|---|---|
namespace. |
Boolescher Wert, der angibt, ob die dynamische Verknüpfung prüfen soll wo sich die gemeinsam genutzte Bibliothek befindet. Wenn Wenn |
Das bedeutet, dass nur die gemeinsam genutzten Bibliotheken in
|
namespace. |
Eine durch Doppelpunkt getrennte Liste der Verzeichnisse, nach denen gesucht werden soll Bibliotheken. Die in Wenn Beispiel: |
Das bedeutet, dass die dynamische Verknüpfung nach
|
namespace. |
Eine durch Doppelpunkt getrennte Liste von Verzeichnissen, in denen nach gemeinsam genutzten Bibliotheken gesucht wird AddressSanitizer (ASan) ist aktiviert.
|
Das bedeutet, dass bei der
ASan ist aktiviert,
Die dynamische Verknüpfung sucht zuerst in |
namespace. |
Eine durch Doppelpunkte getrennte Liste von Verzeichnissen (einschließlich Unterverzeichnissen), wobei
kann die dynamische Verknüpfung die gemeinsam genutzten Bibliotheken laden (zusätzlich zur
Die gemeinsam genutzten Bibliotheken, die sich in den Unterverzeichnissen von
Wenn |
Das bedeutet, dass die gemeinsam genutzten Bibliotheken
Ohne |
namespace. |
Eine durch Doppelpunkt getrennte Liste von Verzeichnissen, in die die dynamische Verknüpfung geladen werden kann die gemeinsam genutzten Bibliotheken nutzen, wenn ASan aktiviert ist.
|
Wenn ASan aktiviert ist,
geteilte Fotogalerien unter |
namespace. |
Ein boolescher Wert, der angibt, ob das Programm
Wenn Wenn |
Dies bedeutet, dass |
Verknüpfungs-Namespace erstellen
In Android 11 wird die Verknüpfungskonfiguration zur Laufzeit erstellt unter
/linkerconfig
statt reine Textdateien in
${android-src}/system/core/rootdir/etc
. Die Konfiguration wird beim Booten generiert.
basierend auf der Laufzeitumgebung, die folgende Elemente umfasst:
- Wenn das Gerät VNDK unterstützt
- VNDK-Zielversion der Anbieterpartition
- VNDK-Version der Produktaufteilung
- Installierte APEX-Module
Zum Erstellen der Verknüpfungskonfiguration werden Abhängigkeiten zwischen Verknüpfungs-Namespaces aufgelöst. Für
z. B. wenn es Updates zu den APEX-Modulen gibt, die Abhängigkeitsaktualisierungen enthalten,
Konfiguration generiert wird, die diese Änderungen widerspiegelt. Weitere Details zum Erstellen einer Verknüpfungskonfiguration
finden Sie in
${android-src}/system/linkerconfig
Verknüpfungs-Namespace-Isolierung
Es gibt drei Konfigurationstypen. Je nach Wert des
PRODUCT_TREBLE_LINKER_NAMESPACES
und
BOARD_VNDK_VERSION
in BoardConfig.mk
, der
wird beim Booten die
entsprechende Konfiguration generiert.
PRODUCT_TREBLE_ LINKER_NAMESPACES |
BOARD_VNDK_ VERSION |
Ausgewählte Konfiguration | VTS-Anforderung |
---|---|---|---|
true |
current |
VNDK |
Obligatorisch für Geräte mit Android 9 oder höher |
Leer | VNDK Lite |
Obligatorisch für Geräte mit Android 8.x | |
false |
Leer | Legacy |
Für andere Geräte als Höhen |
Die VNDK Lite-Konfiguration isoliert die gemeinsam genutzten SP-HAL- und VNDK-SP-Bibliotheken. In Android 8.0
muss die Konfigurationsdatei für die dynamische Verknüpfung sein, wenn
PRODUCT_TREBLE_LINKER_NAMESPACES
ist true
.
Außerdem werden durch die VNDK-Konfiguration die gemeinsam genutzten SP-HAL- und VNDK-SP-Bibliotheken isoliert. Außerdem Diese Konfiguration bietet die vollständige Isolation der dynamischen Verknüpfungen. Dadurch wird sichergestellt, dass Module in der Systempartition nicht von den freigegebenen in die Anbieterpartitionen ein und umgekehrt.
Ab Android 8.1 ist die VNDK-Konfiguration die Standardkonfiguration
Es wird dringend empfohlen, die vollständige Isolierung von dynamischen Links durch folgende Einstellung zu aktivieren:
BOARD_VNDK_VERSION
in current
.
VNDK-Konfiguration
<ph type="x-smartling-placeholder">VNDK-Konfiguration isoliert die Abhängigkeiten der gemeinsam genutzten Bibliothek zwischen Systempartition und Anbieterpartition. Verglichen mit die im vorherigen Unterabschnitt erwähnten Konfigurationen haben, wie folgt definiert:
-
Framework-Prozesse
default
,vndk
, Die Namespacessphal
undrs
werden erstellt.- Alle Namespaces sind isoliert.
- Gemeinsam genutzte Systembibliotheken werden in den Namespace
default
geladen. - SP-HALs werden in den Namespace
sphal
geladen. - In den Namespace
vndk
geladene freigegebene VNDK-SP-Bibliotheken.
-
Zulieferunternehmen
- Die Namespaces
default
,vndk
undsystem
werden erstellt. - Der Namespace
default
ist isoliert. - Vom Anbieter freigegebene Bibliotheken werden in den Namespace
default
geladen. - Die gemeinsam genutzten Bibliotheken von VNDK und VNDK-SP werden in den Namespace
vndk
geladen. - LL-NDK und seine Abhängigkeiten werden in den Namespace
system
geladen.
- Die Namespaces

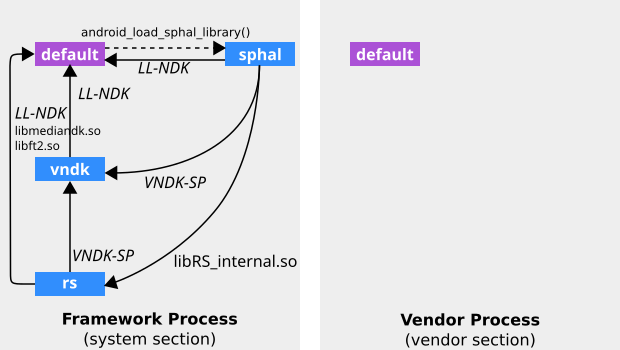

Die Beziehung zwischen den Verknüpfungs-Namespaces ist unten dargestellt.
Abbildung 1: Verknüpfungs-Namespace-Isolierung (VNDK-Konfiguration).
Im Bild oben stehen LL-NDK und VNDK-SP für: gemeinsam genutzten Bibliotheken:
-
LL-NDK
<ph type="x-smartling-placeholder">
- </ph>
libEGL.so
libGLESv1_CM.so
libGLESv2.so
libGLESv3.so
libandroid_net.so
libc.so
libdl.so
liblog.so
libm.so
libnativewindow.so
libneuralnetworks.so
libsync.so
libvndksupport.so
libvulkan.so
-
VNDK-SP
<ph type="x-smartling-placeholder">
- </ph>
android.hardware.graphics.common@1.0.so
android.hardware.graphics.mapper@2.0.so
android.hardware.renderscript@1.0.so
android.hidl.memory@1.0.so
libRSCpuRef.so
libRSDriver.so
libRS_internal.so
libbase.so
libbcinfo.so
libc++.so
libcutils.so
libhardware.so
libhidlbase.so
libhidlmemory.so
libhidltransport.so
libhwbinder.so
libion.so
libutils.so
libz.so
Weitere Details findest du auf dem Gerät unter /linkerconfig/ld.config.txt
.
VNDK Lite-Konfiguration
Ab Android 8.0 ist die dynamische Verknüpfung so konfiguriert, dass SP-HAL und Von VNDK-SP freigegebene Bibliotheken, sodass ihre Symbole nicht mit anderen in Konflikt stehen gemeinsam genutzten Framework-Bibliotheken. Die Beziehung zwischen den Verknüpfungs-Namespaces ist wie unten dargestellt.
<ph type="x-smartling-placeholder">LL-NDK und VNDK-SP stehen für folgende gemeinsam genutzte Bibliotheken:
-
LL-NDK
<ph type="x-smartling-placeholder">
- </ph>
libEGL.so
libGLESv1_CM.so
libGLESv2.so
libc.so
libdl.so
liblog.so
libm.so
libnativewindow.so
libstdc++.so
(nicht in der Konfiguration)libsync.so
libvndksupport.so
libz.so
(verschoben nach VNDK-SP in Konfiguration)
-
VNDK-SP
<ph type="x-smartling-placeholder">
- </ph>
android.hardware.graphics.common@1.0.so
android.hardware.graphics.mapper@2.0.so
android.hardware.renderscript@1.0.so
android.hidl.memory@1.0.so
libbase.so
libc++.so
libcutils.so
libhardware.so
libhidlbase.so
libhidlmemory.so
libhidltransport.so
libhwbinder.so
libion.so
libutils.so
In der folgenden Tabelle ist die Namespace-Konfiguration für das Framework aufgeführt
Prozesse, die aus dem Abschnitt [system]
in
die VNDK Lite-Konfiguration.
Namensraum | Attribut | Wert |
---|---|---|
default |
search.paths |
/system/${LIB} /odm/${LIB} /vendor/${LIB} /product/${LIB}
|
isolated |
false |
|
sphal |
search.paths |
/odm/${LIB} /vendor/${LIB}
|
permitted.paths |
/odm/${LIB} /vendor/${LIB}
|
|
isolated |
true |
|
visible |
true |
|
links |
default,vndk,rs |
|
link.default.shared_libs |
LL-NDK | |
link.vndk.shared_libs |
VNDK-SP | |
link.rs.shared_libs |
libRS_internal.so |
|
vndk (für VNDK-SP) |
search.paths |
/odm/${LIB}/vndk-sp /vendor/${LIB}/vndk-sp /system/${LIB}/vndk-sp-${VER}
|
permitted.paths |
/odm/${LIB}/hw /odm/${LIB}/egl /vendor/${LIB}/hw /vendor/${LIB}/egl /system/${LIB}/vndk-sp-${VER}/hw |
|
isolated |
true |
|
visible |
true |
|
links |
default |
|
link.default.shared_libs |
LL-NDK | |
rs (für RenderScript) |
search.paths |
/odm/${LIB}/vndk-sp /vendor/${LIB}/vndk-sp /system/${LIB}/vndk-sp-${VER} /odm/${LIB} /vendor/${LIB}
|
permitted.paths |
/odm/${LIB} /vendor/${LIB} /data (für kompilierten RS-Kernel)
|
|
isolated |
true |
|
visible |
true |
|
links |
default,vndk |
|
link.default.shared_libs |
LL-NDKlibmediandk.so libft2.so
|
|
link.vndk.shared_libs |
VNDK-SP |
Die folgende Tabelle enthält die Namespace-Konfiguration für Anbieterprozesse.
Diese ist ein Auszug aus dem Abschnitt [vendor]
in
die VNDK Lite-Konfiguration.
Namensraum | Attribut | Wert |
---|---|---|
default |
search.paths |
/odm/${LIB} /odm/${LIB}/vndk /odm/${LIB}/vndk-sp /vendor/${LIB} /vendor/${LIB}/vndk /vendor/${LIB}/vndk-sp /system/${LIB}/vndk-${VER} /system/${LIB}/vndk-sp-${VER} /system/${LIB} (eingestellt)/product/${LIB} (eingestellt)
|
isolated |
false |
Weitere Details findest du auf dem Gerät unter /linkerconfig/ld.config.txt
.
Dokumentverlauf
Änderungen bei Android 11
- In Android 11 sind die statischen
ld.config.*.txt
-Dateien werden aus der Codebasis entfernt und LinkerConfig generiert sie stattdessen in der Laufzeit.
Änderungen bei Android 9
- In Android 9 wird dem Anbieter der
vndk
-Verknüpfungs-Namespace hinzugefügt Prozesse und gemeinsam genutzte VNDK-Bibliotheken von der Standardverknüpfung isoliert -Namespace auf sie zugegriffen werden. - Ersetzen Sie
PRODUCT_FULL_TREBLE
durch einen spezifischeren WertPRODUCT_TREBLE_LINKER_NAMESPACES
. - Android 9 ändert die Namen der folgenden Konfiguration für dynamische Verknüpfungen
-Dateien.
Android 8.x Android 9 Beschreibung ld.config.txt.in
ld.config.txt
Für Geräte mit der Namespace-Isolierung zur Laufzeitverknüpfung ld.config.txt
ld.config.vndk_lite.txt
Für Geräte mit VNDK-SP-Linker-Namespace-Isolierung ld.config.legacy.txt
ld.config.legacy.txt
Für ältere Geräte mit Android 7.x oder niedriger android.hardware.graphics.allocator@2.0.so
entfernen.- Die Partitionen
product
undodm
wurden hinzugefügt.
