HIDL MemoryBlock

HIDL MemoryBlock 是建構於 hidl_memoryHIDL @1.0::IAllocatorHIDL @1.0::IMapper 的抽象層。專為 HIDL 服務設計 以及多個記憶體區塊 共用單一記憶體堆積

提升效能

在應用程式中使用 MemoryBlock 可大幅減少 mmap/munmap 和使用者空間區隔錯誤,因而導致效能提升。 例如:

  • 針對每個 hidl_memory,每個緩衝區分配的平均數為 238 us/1 分配速度。
  • 使用 MemoryBlock 並分享一個 hidl_memory 平均;每年我們 2.82 分 分配速度。

建築

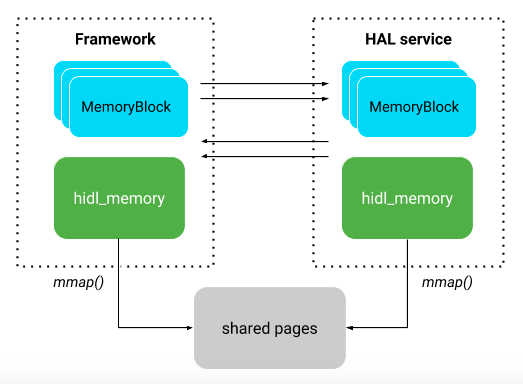

HIDL MemoryBlock 架構包含具備多個記憶體的 HIDL 服務 區塊共用單一記憶體堆積:

HIDL MemoryBlock

圖 1. HIDL MemoryBlock 架構

正常使用

本節提供 MemoryBlock 使用範例,方法為 HAL 然後實作 HAL。

聲明 HAL

以下列範例 IFoo HAL 為例:

import android.hidl.memory.block@1.0::MemoryBlock;

interface IFoo {
    getSome() generates(MemoryBlock block);
    giveBack(MemoryBlock block);
};

Android.bp 如下:

hidl_interface {
    ...
    srcs: [
        "IFoo.hal",
    ],
    interfaces: [
        "android.hidl.memory.block@1.0",
        ...
};

實作 HAL

如要實作範例 HAL:

  1. 取得 hidl_memory。詳情請參閱 HIDL C++)。

    #include <android/hidl/allocator/1.0/IAllocator.h>

    using ::android::hidl::allocator::V1_0::IAllocator;
    using ::android::hardware::hidl_memory;
    ...
      sp<IAllocator> allocator = IAllocator::getService("ashmem");
      allocator->allocate(2048, [&](bool success, const hidl_memory& mem)
      {
            if (!success) { /* error */ }
            // you can now use the hidl_memory object 'mem' or pass it
      }));

  2. 使用取得的 hidl_memory 建立 HidlMemoryDealer 例項:

    #include <hidlmemory/HidlMemoryDealer.h>

    using ::android::hardware::HidlMemoryDealer
    /* The mem argument is acquired in the Step1, returned by the ashmemAllocator->allocate */
    sp<HidlMemoryDealer> memory_dealer = HidlMemoryDealer::getInstance(mem);

  3. 分配 MemoryBlock,這是使用 HIDL 定義的結構。

    MemoryBlock 範例:

    struct MemoryBlock {
    IMemoryToken token;
    uint64_t size;
    uint64_t offset;
    };


    使用 MemoryDealer 分配 MemoryBlock 的範例:

    #include <android/hidl/memory/block/1.0/types.h>

    using ::android::hidl::memory::block::V1_0::MemoryBlock;

    Return<void> Foo::getSome(getSome_cb _hidl_cb) {
        MemoryBlock block = memory_dealer->allocate(1024);
        if(HidlMemoryDealer::isOk(block)){
            _hidl_cb(block);
        ...

  4. 取消分配 MemoryBlock

    Return<void> Foo::giveBack(const MemoryBlock& block) {
        memory_dealer->deallocate(block.offset);
    ...

  5. 操控資料:

    #include <hidlmemory/mapping.h>
    #include <android/hidl/memory/1.0/IMemory.h>

    using ::android::hidl::memory::V1_0::IMemory;

    sp<IMemory> memory = mapMemory(block);
    uint8_t* data =

    static_cast<uint8_t*>(static_cast<void*>(memory->getPointer()));

  6. 設定 Android.bp

    shared_libs: [
            "android.hidl.memory@1.0",

            "android.hidl.memory.block@1.0"

            "android.hidl.memory.token@1.0",
            "libhidlbase",
            "libhidlmemory",

  7. 查看流程來判斷是否需要 lockMemory

    一般而言,MemoryBlock 會使用參考計數來維持共用 hidl_memorymmap() 首次對應其 MemoryBlock instances is mapped and ismunmap()-ed when nothing refers to it. To keephidl_memoryalways mapped, you can uselockMemory, a RAII style object that keeps the correspondinghidl_memory` 生命週期例子:

    #include <hidlmemory/mapping.h>

    sp<RefBase> lockMemory(const sp<IMemoryToken> key);


延長使用期限

本節提供 MemoryBlock 的延伸用法詳細資料。

使用參考計數管理 MemoryBlock

在大多數情況下,使用 MemoryBlock 最有效率的方式是 分配/取消分配不過,在複雜的應用程式中 這可能是更好的做法啟用參考計數 MemoryBlock,您可以將 MemoryBlock 與繫結器物件繫結,這有助於 計算減少時,計算參照並取消分配 MemoryBlock 設為零

聲明 HAL

宣告 HAL 時,請說明包含 MemoryBlock 的 HIDL 結構 執行個體和 IBase:

import android.hidl.memory.block@1.0::MemoryBlock;

struct MemoryBlockAllocation {
    MemoryBlock block;
    IBase refcnt;
};

使用 MemoryBlockAllocation 取代 MemoryBlock 並移除方法 退還 MemoryBlock。是藉由參照計數來取消分配 只在 MemoryBlockAllocation。例子:

interface IFoo {
    allocateSome() generates(MemoryBlockAllocation allocation);
};

實作 HAL

HAL 服務端實作範例:

class MemoryBlockRefCnt: public virtual IBase {
   MemoryBlockRefCnt(uint64_t offset, sp<MemoryDealer> dealer)
     : mOffset(offset), mDealer(dealer) {}
   ~MemoryBlockRefCnt() {
       mDealer->deallocate(mOffset);
   }
 private:
   uint64_t mOffset;
   sp<MemoryDealer> mDealer;
};

Return<void> Foo::allocateSome(allocateSome_cb _hidl_cb) {
    MemoryBlockAllocation allocation;
    allocation.block = memory_dealer->allocate(1024);
    if(HidlMemoryDealer::isOk(block)){
        allocation.refcnt= new MemoryBlockRefCnt(...);
        _hidl_cb(allocation);

HAL 用戶端實作範例:

ifoo->allocateSome([&](const MemoryBlockAllocation& allocation){
    ...
);

附加及擷取中繼資料

部分應用程式需要額外資料,才能與分配的 MemoryBlock 繫結。 您可以使用兩種方法附加及擷取中繼資料:

  • 如果應用程式經常像區塊本身存取中繼資料 附加中繼資料,然後把它們全都透過結構體傳遞。例子:

    import android.hidl.memory.block@1.0::MemoryBlock;

    struct MemoryBlockWithMetaData{
        MemoryBlock block;
        MetaDataStruct metaData;
    };

  • 如果應用程式存取中繼資料的頻率遠低於 如果將中繼資料設為被動方式 存取 API例子:

    import android.hidl.memory.block@1.0::MemoryBlock;

    struct MemoryBlockWithMetaData{
        MemoryBlock block;
        IMetaData metaData;
    };


    接下來,使用 MemoryDealer 將中繼資料與 MemoryBlock 繫結。 例子:

    MemoryBlockWithMetaData memory_block;
    memory_block.block = dealer->allocate(size);
    if(HidlMemoryDealer::isOk(block)){
        memory_block.metaData = new MetaData(...);
