使用多个 DT

很多 SoC 供应商和 ODM 都支持在一台设备上使用多个 DT，从而使一个映像能够为多个 SKU/配置提供支持。在这种情况下，引导加载程序会在运行时识别硬件，并加载相应的 DT：

图 1. 引导加载程序中的多个设备树叠加层。

注意：使用多个 DT 不是强制性要求。

设置

如需向 DTO 模型添加对多个 DT 的支持，请设置一个主 DT 列表和另一个叠加 DT 列表。

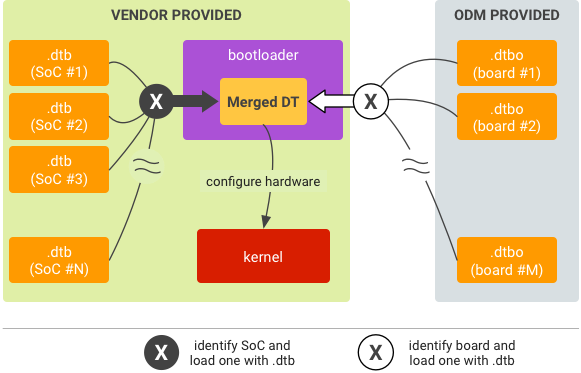

图 2. 多个 DT 的运行时 DTO 实现。

引导加载程序应该能够：

  • 读取 SoC ID 并选择相应的主设备树，并
  • 读取板 ID 并选择相应的叠加设备树。

只能选择一个主 DT 供在运行时使用。可选择多个叠加 DT，但它们必须与选定的主 DT 兼容。使用多个叠加层有助于避免 DTBO 分区内的每块板上都存储一个叠加层，并能让引导加载程序根据板 ID 或通过探测外设来确定所需叠加层的子集。例如，板 A 可能需要通过叠加层 1、3 和 5 添加的设备，而板 B 可能需要通过叠加层 1、4 和 5 添加的设备。

分区

要进行分区，请在闪存中确定引导加载程序在运行时可访问和可信的位置，以存储 DTB 和 DTBO（引导加载程序必须能够在匹配的进程中找到这些文件）。请记住，DTB 和 DTBO 不能存在于同一个分区中。如果您的 DTB/DTBO 位于 dtb/dtbo 分区中，请使用 DTB/DTBO 分区格式中详细列出的表结构和头文件格式。

在引导加载程序中运行

要运行，请执行以下操作：

  1. 标识 SoC 并将相应的 .dtb 从存储空间加载到内存中。
  2. 标识板并将相应的 .dtbo 从存储空间加载到内存中。
  3. 用 .dtbo 叠加 .dtb 形成合并的 DT。
  4. 启动内核（已给定合并 DT 的内存地址）。
