可配置的音频政策引擎

在 Android 14 中，Android Automotive 操作系统 (AAOS) 利用可配置音频政策 (CAP) 引擎在主音频区内管理车载音频。在 Android 16 中，CAP 引擎可用于所有音频区，包括主区和所有乘客区（请参阅多区音频路由）。 具体来说，CAP 引擎可让 AAOS 仅控制音频路由、仅控制音频音量，或同时控制路由和音量。您可以使用以下标志来控制行为：

• 使用 useCoreAudioVolume 标志可启用 CAP 音量管理。当此值为 true 时，车载音频服务使用音频管理器 API 来管理音量组。

• 使用 useCoreAudioRouting 标志可启用 CAP 音频路由管理。如果此值为 true，则汽车音频服务会使用可配置的音频政策路由来管理音频路由。

Android 默认还支持以默认音频政策引擎形式存在的音频政策引擎。

背景

CAP 引擎基于 Intel 的参数框架，该框架基于插件和规则，用于处理各种参数。对于 Android 音频管理，CAP 引擎引入了定义 XML 文件规则的功能，以指定以下内容：

• 音频产品策略
• 音频输出设备选择规则
• 音频输入设备选择规则
• 用于管理音量和静音的规则以及音量表

Android 16 之前的 CAP 初始化

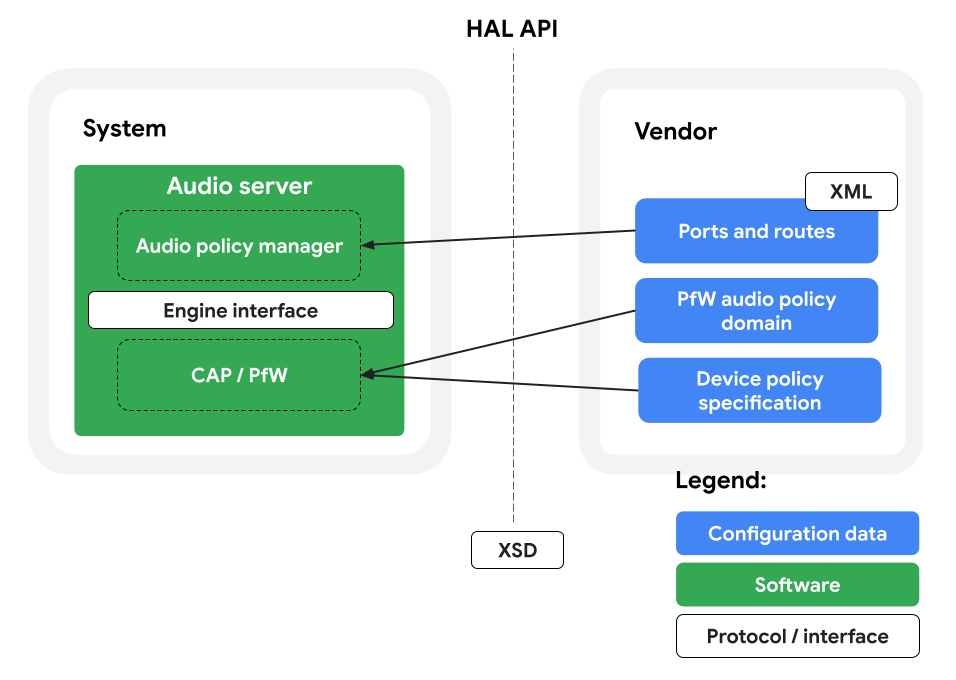

下图简要概述了 Android 6 中可配置的音频政策引擎配置管理：

图 1. Android 6 中的 CAP 引擎配置管理。

如图所示，CAP 引擎配置由音频政策服务通过解析 vendor 分区中 audio_policy_engine_configuration.xml 文件的信息来获取。CAP 引擎配置文件使用 audio_policy_engine_configuration.xsd 中定义的架构来获取所需的信息。audio_policy_engine_configuration.xml 是一个汽车示例。其他设备类型的类似示例位于 frameworks/av/services/audiopolicy/engineconfigurable/config/example/ 文件夹中。

下图更详细地展示了如何在音频政策服务中加载可配置的音频政策引擎信息。在这种情况下，参数框架会从 XML 文件中加载结构和设置。

图 2. 在音频政策服务中加载的 CAP 信息。

Android 15 及更低版本中的 CAP 结构文件

为了获取结构和设置，音频政策服务会读取 ParameterFrameworkConfigurationPolicy.xml 文件。这通过结构描述文件位置引用结构信息：

<StructureDescriptionFileLocation Path="Structure/Policy/PolicyClass.xml"/>

这指向文件中的结构信息：

/vendor/etc/parameter-framework/Structure/Policy/PolicyClass.xml

Android 中提供了框架结构。结构信息需要产品策略结构信息，因此 Android 提供了 buildStrategiesStructureFile.py 生成工具，该工具可以从可用的产品策略 XML 文件生成信息。可以通过 genrule 默认 buildstrategiesstructurerule 引用此内容，如下所示：

genrule {
    name: "buildstrategiesstructure_gen",
    defaults: ["buildstrategiesstructurerule"],
    srcs: [
        ":audio_policy_engine_configuration_files",
    ],
}

其中，audio_policy_engine_configuration_files 是音频政策引擎配置文件。此汽车示例引用了汽车文件夹中的音频政策配置文件。其他示例展示了如何配置 build 以推送设备 vendor 分区中的文件。

Android 15 及更低版本中的 CAP 设置文件

与结构类似，表示参数规则和值的设置信息在 ParameterFrameworkConfigurationPolicy.xml 文件中引用，如下所示：

<SettingsConfiguration>
  <ConfigurableDomainsFileLocation Path="Settings/Policy/PolicyConfigurableDomains.xml"/>
</SettingsConfiguration>

Android 还提供了一些 build 工具，用于使用音频政策引擎配置和参数框架文件生成此信息。如需了解详情，请参阅配置。

AIDL 音频 HAL CAP 初始化

从 Android 16 开始，AIDL 音频 HAL API 定义通过音频政策引擎配置 AudioHalCapConfiguration.aidl 进行了扩展。下图简要概述了 Android 16 中的 CAP 引擎配置管理：

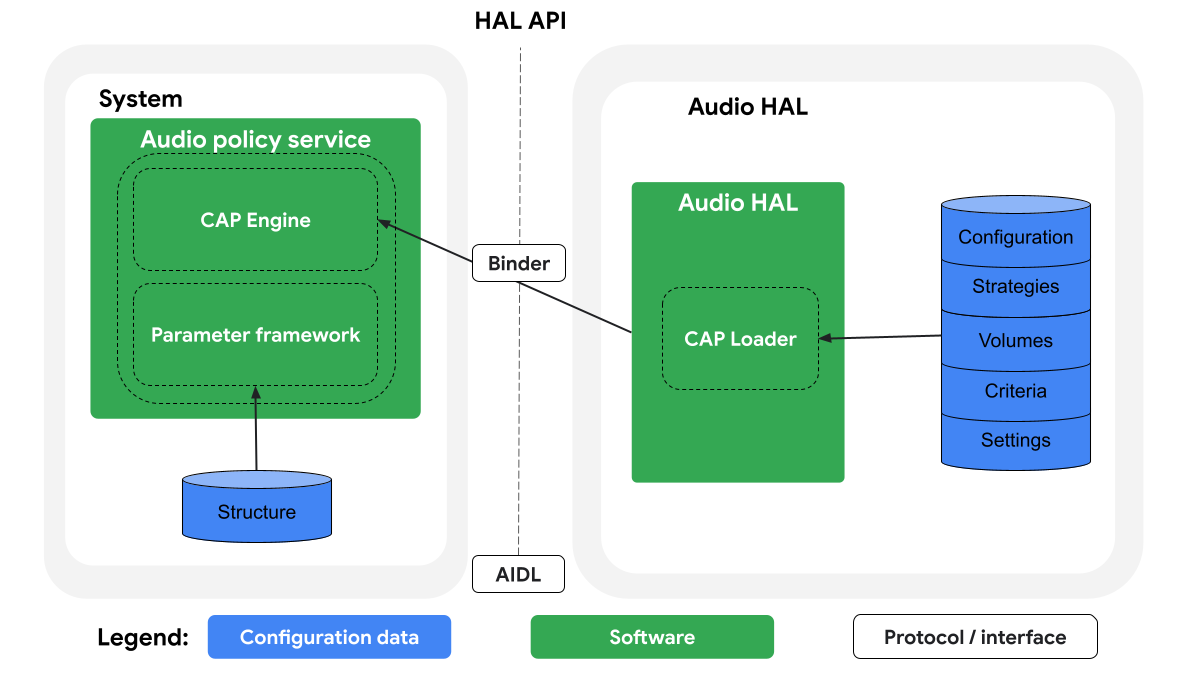

图 3. Android 16 及更高版本中的 CAP 引擎配置管理。

音频政策服务直接使用 AIDL 音频 HAL API 获取 CAP 引擎信息，而不是从设备供应商分区中的 XML 文件解析信息。此设置会从框架中移除 XML 解析。此外，音频 HAL 本身并不一定需要解析 XML。相反，它必须通过 AIDL 提供配置数据，这些数据可以从任何来源检索。为方便起见，音频 HAL 的默认 AOSP 实现提供了一个 XML 转换器 (EngineConfigXmlConverter.cpp)，用于解析标准 XML 配置并以原生方式填充 AIDL AudioHalEngineConfig 对象。

在此配置中，参数框架的结构仍由 CAP 引擎在音频服务器端加载。

图 4. CAP 引擎结构。

在所有情况下，配置都必须完整指定与商品策略、音量组和条件相关的信息。

下图简要概述了音频政策服务用于获取 CAP 引擎配置的 AIDL 音频 HAL API：

图 5. AIDL 音频 HAL API。

在此设置中，音频政策服务会从 AIDL 音频 HAL 获取以下信息：

• 配置
• 策略
• 卷
• 条件
• 设置

默认 AIDL 音频 HAL 加载器

为了顺利从 HIDL 过渡到 AIDL，默认音频 AIDL 音频 HAL 提供了一个 XML CAP 引擎加载器。供应商可以通过使用默认音频 HAL 扩展其音频 HAL 或引用 libaudioserviceexampleimpl 库来直接使用此加载器。

默认 AIDL 音频 HAL 加载器使用 audio_policy_engine_configuration.xml 获取以下信息：

• 配置
• 策略
• 卷
• 条件

结构信息是从 PolicyConfigurableDomains.xml 文件中获取的。与之前机制的主要区别在于，结构信息也由 AIDL 音频 HAL 获取，而不是由音频政策服务中的参数框架获取。

供应商可以使用 domaingeneratorpolicyrule 工具，通过音频政策引擎配置中的信息生成可配置的网域。您可以参考汽车 Cuttlefish 虚拟设备示例。

AIDL 配置中的结构

在 Android 16 及更高版本中，音频政策服务通过读取和解析 ParameterFrameworkConfigurationCap.xml [文件](https://cs.android.com/android/platform/superproject/+/android-latest-release:frameworks/av/services/audiopolicy/engineconfigurable/wrapper/ParameterManagerWrapper.cpp;l=71

）。特别是，它会从结构描述文件中获取信息：

<StructureDescriptionFileLocation Path="Structure/Policy/CapClass.xml"/>

框架会将所需文件放置到包含所需信息的 /etc/parameter-framework/ 文件夹中。

该结构表示应控制的参数，因此应在配置或网域中引用这些参数。为此，AIDL 引擎配置应使用预定的参数名称。对于产品策略，结构在 CapProductStrategies.xml 中配置。

默认产品策略

从默认引擎中提供的默认值开始，产品策略以 STRATEGY_ 前缀开头：

• STRATEGY_PHONE
• STRATEGY_SONIFICATION
• STRATEGY_ENFORCED_AUDIBLE
• STRATEGY_ACCESSIBILITY
• STRATEGY_SONIFICATION_RESPECTFUL
• STRATEGY_MEDIA
• STRATEGY_DTMF
• STRATEGY_CALL_ASSISTANT
• STRATEGY_TRANSMITTED_THROUGH_SPEAKER

提供此格式是为了缓解使用默认策略的设备从 HIDL 到 AIDL 的过渡。此格式更改对用于配置引擎的现有文件（例如 PfW、XML）产生了一些影响。特别是，所有产品策略引用都应更改为使用新名称，例如：

非 AIDL 配置参数名称
/Policy/policy/product_strategies/media/device_address /Policy/policy/product_strategies/media/selected_output_devices/mask

AIDL 配置参数名称
/Policy/policy/product_strategies/STRATEGY_MEDIA/device_address /Policy/policy/product_strategies/STRATEGY_MEDIA/selected_output_devices/mask

OEM 定义的产品策略

可配置引擎使 OEM 能够更改产品策略定义。为了继续支持此功能，产品策略文件 CapProductStrategies.xml 还提供了 40 种从 vx_1000 到 vx_1039 的供应商可扩展产品策略。所有供应商扩展都必须以 vx_ 前缀开头，后跟一个数字，该数字表示 AIDL 音频 HAL 产品策略定义中的产品策略 ID。其余定义（例如音频属性组、名称）从音频 HAL 引擎配置中的 AudioHALProductStrategy 对象获取。

与默认产品策略类似，供应商定义的 OEM 参考也必须在非 AIDL 配置和 AIDL 配置之间进行调整，例如：

非 AIDL 配置参数名称
/Policy/policy/product_strategies/oem_extension_strategy/device_address /Policy/policy/product_strategies/oem_extension_strategy/selected_output_devices/mask

AIDL 配置参数名称
/Policy/policy/product_strategies/vx_1037/device_address /Policy/policy/product_strategies/vx_1037/selected_output_devices/mask

多区音频路由

在 Android 16 及更高版本中，CAP 架构与 Android Automotive 的多区域音频定义相集成。

在 CAP 引擎中，ProductStrategy 上的可选 zoneId 属性充当来源匹配条件，用于根据播放来源的来源可用区过滤信息流。

1. 来源匹配 (zoneId)：当 CarAudioService 使用 setProductStrategiesZoneIdForUser 注册用户到区域的映射时，CAP 引擎会使用 zoneId 作为匹配参数来为相应区域的流选择合适的 ProductStrategy。
2. 目标路由（设备端点）：当分组为策略时，音频路由配置会定义这些产品策略与输出设备之间的映射，例如区域 1 的总线设备 bus100_media_out。

<ProductStrategies> 中的产品策略可以指定与乘员区域（驾驶员或乘客）对应的 zoneId：

<ProductStrategies>
    <!-- General Primary Zone Media -->
    <ProductStrategy name="music_primary" id="1000" zoneId="0">
        <AttributesGroup streamType="AUDIO_STREAM_MUSIC" volumeGroup="media_vol_primary">
            <Attributes>
                <Usage value="AUDIO_USAGE_MEDIA"/>
            </Attributes>
        </AttributesGroup>
    </ProductStrategy>

    <!-- Secondary Zone Media Endpoint -->
    <ProductStrategy name="music_rear_seat" id="1002" zoneId="1">
        <AttributesGroup streamType="AUDIO_STREAM_MUSIC" volumeGroup="media_vol_rear">
            <Attributes>
                <!-- Rear seat entertainment attribute mapping via bundle tags -->
                <Usage value="AUDIO_USAGE_MEDIA"/>
                <Bundle key="VX_OEM" value="REAR_SEAT"/>
            </Attributes>
        </AttributesGroup>
    </ProductStrategy>
</ProductStrategies>

产品策略

产品策略提供了一种自定义音频流分类和分组方式的方法。这样一来，在配置音频设备时，包括如何路由音频设备以及如何管理音频设备的音量，就可以更加灵活。每种产品策略都可以有一个或多个音频属性组，用于标识应与相应产品策略关联的音频流。这些音频属性组可用于更精细地对音频进行分类，并且可以混合使用以下类型：

• 用法类型用于描述声音的播放原因（即媒体、通知、通话）。
• 内容类型用于描述正在播放的内容（即音乐、语音、视频、声音化）。
• 标志类型定义了与视频流相关的不同行为或请求。请注意，必须以空格分隔的字符串形式提供多个标志，例如 <Flags value="AUDIO_FLAG_SCO AUDIO_FLAG_BEACON"/>。
• 标记类型支持任意供应商字符串值列表。如需在配置中定义标记，您必须使用 <Bundle> 元素。
  • 每个软件包键都必须以 VX_ 前缀开头，后跟字母数字字符串，例如 <Bundle key="VX_OEM" value="REAR_SEAT"/>。

注意： 为 Usage、ContentType、Source 和其他枚举支持的元素指定的值必须与音频 HAL 架构中定义的 C++/AIDL 枚举字面值完全一致，例如，必须使用 AUDIO_USAGE_MEDIA，而不能仅使用 MEDIA。

<ProductStrategy name="music" id="1008">
    <AttributesGroup streamType="AUDIO_STREAM_MUSIC" volumeGroup="media">
        <Attributes> <Usage value="AUDIO_USAGE_MEDIA"/> </Attributes>
        <Attributes> <Usage value="AUDIO_USAGE_GAME"/> </Attributes>
        <!-- Default product strategy has empty attributes -->
        <Attributes></Attributes>
    </AttributesGroup>
</ProductStrategy>

此摘录展示了在汽车模拟器中使用的产品策略示例。它包含两个音频属性，音频用法分别为媒体和游戏。 请注意，XML 中定义的供应商产品策略必须明确包含 id 属性（例如，上述代码段中的 id="1008"），该属性直接映射到音频 HAL 所需的标准策略标识符。如果省略了供应商 id，配置会在解析期间触发危险的回退行为。

此产品策略与汽车音频服务中使用的 MUSIC 音频情境相匹配，但并不强制要求这种匹配。对于使用 CAP 和 Android 的 OEM 来说，其主要实用程序之一是允许更灵活的音频分组定义。

音量组

此外，每个音频属性组都必须具有关联的音量组。此音量组与属于音频属性组的任何匹配音频属性的音频流相关联。产品策略部分中的音乐产品策略示例包含音量组 media，媒体音量组的定义如下：

<volumeGroup>
    <name>media</name>
    <indexMin>0</indexMin>
    <indexMax>40</indexMax>
    <volume deviceCategory="DEVICE_CATEGORY_SPEAKER">
        <point>0,-2400</point>
        <point>33,-1600</point>
        <point>66,-800</point>
        <point>100,0</point>
    </volume>
</volumeGroup>

在此定义中，音量组包含：

• 群组名称
• 组最低指数
• 群组最大指数
• 音量组曲线

音量组曲线包含音量组指数与毫分贝音量增益之间的点状映射。所提供的点用于在管理音量时线性插值最佳匹配增益。每个音量组曲线都与一个设备类型类别（例如耳机、音箱、外部媒体）相关联。

音量组负责管理属于音频属性组的音频流的音量。例如，当启动包含音乐或游戏等音频属性的音频流时，系统会使用媒体音量组上次设置的音量指数。在这种情况下，系统会根据所选设备选择相应的设备类别曲线，并在开始播放时设置相应的增益。

配置

在 CAP 引擎中，配置用于定义决定音频应如何表现的条件或规则。系统会在运行时评估这些配置，以根据音频系统的当前状态选择要应用的相应规则。

如图 5 所示，该 API 包含多个网域，每个网域的目标是将逻辑拆分为更小的路由问题来解决（例如，设备 1、设备 2）。

每个网域都有配置，而每个配置都有一组规则。规则是根据 AudioPolicyManager 提供的条件制定的：

• 音频模式
• 可用的输入和输出设备
• 可用的输入和输出设备地址
• 使用此优惠，
  。
  • 媒体
  • 通信
  • 录制
  • 码头
  • 系统
  • HDMI 系统音频
  • 编码环绕声
  • 振动响铃

每个网域都包含一些配置，这些配置决定了应影响行为的规则。请注意，配置顺序很重要，务必确保配置按所需顺序排列。验证配置的规则后，系统会选择该配置。

以下代码显示了参数框架文件的摘录示例，该文件可用于生成配置可配置网域所需的 XML 文件：

supDomain: DeviceForProductStrategies
  supDomain: Music
    domain: SelectedDevice
      conf: BluetoothA2dp
        ForceUseForMedia IsNot NO_BT_A2DP
        ForceUseForCommunication IsNot BT_SCO
        AvailableOutputDevices Includes BLUETOOTH_A2DP
        component:/Policy/policy/product_strategies/vx_1000/selected_output_devices/mask
          bluetooth_a2dp = 1
          bus = 0
      conf: Bus
        AvailableOutputDevices Includes Bus
        AvailableOutputDevicesAddresses Includes BUS00_MEDIA
        component: /Policy/policy/product_strategies/vx_1000/selected_output_devices/mask
          bluetooth_a2dp = 0
          bus = 1
      conf: Default
        component: /Policy/policy/product_strategies/vx_1000/selected_output_devices/mask
          bluetooth_a2dp = 0
          bus = 0

网域 DeviceForProductStrategies 定义了在处理产品策略设备选择时应如何应用不同的规则。蓝色部分描述了应考虑的规则，绿色部分是应用的配置。此特定示例包含以下配置：

• 选择蓝牙 A2DP 设备作为音乐产品策略（ID 1000，vx_1000）
  • 如果用于媒体，则不排除 A2DP
  • 如果用于通信，则不是 BT SCO
  • 如果可用设备包含 BT A2DP
• 选择总线设备
  • 如果总线设备可用
  • 如果地址为 BUS00_MEDIA
• 否则，选择默认输出设备

注意： 系统会按顺序考虑这些配置，在本例中，选择 A2DP 的配置是第一个被考虑的，如果规则匹配，则会应用该配置。

如需生成相应的可配置政策引擎 XML 文件，请通过 构建系统运行参数框架 (PFW) 文件，方法是使用以下步骤定义构建规则：

1. 在 Android.bp 文件中，为该文件创建一个 filegroup：

   filegroup {
       name: ":device_for_product_strategies.pfw",
       srcs: ["engine/parameter-framework/Settings/device_for_product_strategyies.pfw"],
   }


2. 将该文件添加到其他 PfW 文件（如有）。

   filegroup {
       name: "edd_files",
       srcs: [
           ":device_for_input_source.pfw",
           ":volumes.pfw",
           ":device_for_product_strategyies.pfw",
       ],
   }


3. 创建相应的网域生成规则：

   genrule {
       name: "domaingeneratorpolicyrule_gen",
       defaults: ["domaingeneratorpolicyrule"],
       srcs: [
           ":audio_policy_engine_criterion_types",
           ":audio_policy_pfw_structure_files",
           ":audio_policy_pfw_toplevel",
           ":edd_files",
       ],
   }


   其中，domaingeneratorpolicyrule 是框架提供的用于生成 PolicyConfigurableDomains.xml 文件的生成 规则。网域生成规则中包含的其他源文件 (scrs) 如下所示：

   来源	说明
   audio_policy_pfw_toplevel	顶级参数框架配置文件。
   audio_policy_pfw_structure_files	用于生成配置文件的网域生成结构文件。
   audio_policy_engine_criterion_types	用于描述生成期间所用条件的条件类型 XML 文件。
   edd_files	单个网域文件的列表（每个文件都包含一个 <ConfigurableDomain> 标记）。

在 build 中运行生成规则后，系统会生成包含所有网域的 PolicyConfigurableDomains.xml。以下内容显示了使用 PfW 规则示例生成的文件的摘录：

---ConfigurableDomain Name="DeviceForProductStrategies.Music.SelectedDevice"---
<Configurations>
  <Configuration Name="BluetoothA2dp">
    <CompoundRule Type="All">
      <SelectionCriterionRule SelectionCriterion="ForceUseForMedia" MatchesWhen="IsNot" Value="NO_BT_A2DP"/>
      <SelectionCriterionRule SelectionCriterion="ForceUseForCommunication" MatchesWhen="IsNot" Value="BT_SCO"/>
      <SelectionCriterionRule SelectionCriterion="AvailableOutputDevices" MatchesWhen="Includes" Value="BLUETOOTH_A2DP"/>
    </CompoundRule>
  </Configuration>
  <Configuration Name="Bus">
    <CompoundRule Type="All">
      <SelectionCriterionRule SelectionCriterion="AvailableOutputDevices" MatchesWhen="Includes" Value="BUS"/>
      <SelectionCriterionRule SelectionCriterion="AvailableOutputDevicesAddresses" MatchesWhen="Includes" Value="BUS00_MEDIA"/>
    </CompoundRule>
  </Configuration>
  <Configuration Name="Default">
    <CompoundRule Type="All"/>
  </Configuration>
</Configurations>

注意： 音频政策服务或新的默认 AIDL 音频 HAL 都可以读取 PolicyConfigurableDomains.xml。如需详细了解实际路径和 Android 支持，请参阅 Android 16 之前的 CAP 初始化。

CAP 调试

您可以使用 remote-process 转储 CAP 配置：

adb root && adb remount
adb shell remote-process unix:///dev/socket/audioserver/policy_debug dumpDomains

此命令会显示所有网域和配置，包括适用性条件。 以下内容展示了使用蓝牙 A2DP、总线设备和默认配置的 Cuttlefish 汽车设备的摘录。请参阅配置：

- ConfigurableDomain: DeviceForProductStrategies.Music.SelectedDevice =
 {Sequence aware: no, Last applied configuration: Bus}
  - Configuration: BluetoothA2dp
    - CompoundRule = All
      - SelectionCriterionRule = ForceUseForMedia IsNot NO_BT_A2DP
      - SelectionCriterionRule = ForceUseForCommunication IsNot BT_SCO
      - SelectionCriterionRule = AvailableOutputDevices Includes BLUETOOTH_A2DP
  - Configuration: Bus
    - CompoundRule = All
      - SelectionCriterionRule = AvailableOutputDevices Includes BUS
      - SelectionCriterionRule = AvailableOutputDevicesAddresses Includes BUS00_MEDIA_CARD_0_DEV_0
  - Configuration: Default
    - CompoundRule = All

如需详细了解可用于调试 CAP 参数框架的其他命令，请使用此工具：

adb shell remote-process unix:///dev/socket/audioserver/policy_debug help

如需使用该工具，OEM 制造商必须允许在设备中进行调谐。如需验证设备是否允许调整，请使用以下命令：

adb shell cat /system/etc/parameter-framework/ParameterFrameworkConfigurationCap.xml

在 Android 15 及更低版本中，该文件可能有所不同，因此请使用以下命令：

adb shell cat /system/etc/parameter-framework/ParameterFrameworkConfigurationPolicy.xml

该文件应包含 TuningAllowed="true" 以及相应的服务器端口：

<?xml version="1.0" encoding="UTF-8"?>
<ParameterFrameworkConfiguration xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    SystemClassName="Policy" TuningAllowed="true" ServerPort="unix:///dev/socket/audioserver/policy_debug">
    <SubsystemPlugins>
        <Location Folder="">
            <Plugin Name="libpolicy-subsystem.so"/>
        </Location>
    </SubsystemPlugins>
    <StructureDescriptionFileLocation Path="Structure/Policy/CapClass.xml"/>
</ParameterFrameworkConfiguration>

此文件会根据 build 映像的类型自动生成（或者，对于旧版 build，使用不同的文件进行发布或调试）。发布 build 会将 TuningAllowed 设置为 false，但不使用套接字端口（发布 build 中禁止使用套接字）。工程 build 和 userdebug build 将其设置为 true，并使用套接字端口。请注意，这是 audio_policy_pfw_toplevel 引用的文件。远程进程工具还必须包含在设备的 make 或 build 文件中：

# Tool used for debug Parameter Framework (only for eng and userdebug builds)
PRODUCT_PACKAGES_DEBUG += remote-process

还必须包含相应的 SELinux 政策以允许套接字。这仅适用于调试模式，因为发布模式明确禁止使用套接字：

BOARD_SEPOLICY_DIRS += frameworks/av/services/audiopolicy/engineconfigurable/sepolicy

Android 16 中的 CAP 迁移

鉴于 AIDL 音频 HAL CAP 引擎和之前版本带来的重大变化，您应考虑各种设备过渡方案。本部分介绍了最常见的过渡场景，并针对启用 CAP 引擎配置的工作给出了建议。

情形 1：新设备使用 Android 16 或更高版本，设备 CAP 配置没有之前的来源

新设备必须在 vendor 分区中发布时搭载 Android 16 或更高版本的代码。这意味着，它必须通过 AIDL 音频 HAL 接口公开可配置的音频政策引擎配置。应从示例中复制设备 CAP 引擎配置。vendor 分区上不应有任何 PfW CAP 网域定义。

设备使用的系统映像为 Android 16 或更高版本。音频服务框架通过 AIDL 音频 HAL 接口发现 CAP 配置，因此它会使用系统映像中的 PfW CAP 网域定义来初始化 PfW，并加载通过 AIDL 接收的设备 CAP 配置。

例如，请参阅此更改中引入的汽车 Cuttlefish 虚拟设备，该设备可用于参考设置所需配置文件所需的文件、构建规则和 make 文件。这适用于默认 AIDL 音频 HAL 中提供的加载器。

方案 2：新设备使用 Android 16 或更高版本，旧设备使用 CAP

新设备必须在 vendor 分区中发布时搭载 Android 16 或更高版本的代码。不过，由于 OEM 具有可用的设备 CAP 引擎配置，因此 OEM 会希望将其用作起点（或完全重复使用）。与 Android 15 及更低版本相比，CAP 配置的 AIDL 版本有一些变化，因此供应商必须将现有配置转换为 AIDL。如需了解 Android 16 及更低版本之间的变更，请参阅产品策略，了解所需变更。 一般来说，音频框架会以与方案 1 相同的方式发现并加载 CAP 配置。

场景 3：现有设备（具有 CAP）更新到 Android 16，但仅更新系统分区

在此场景中，vendor 分区包含 Android 15 及更低版本的设备 CAP 配置和 PfW CAP 网域定义。vendor 分区未触及，因此仍使用 HIDL HAL。该框架遵循 Android 15 及更低版本的场景，并从 vendor 分区加载所有与 CAP 相关的配置。

场景 4：现有设备发布时搭载 Android 15，且具有 CAP

Android 15 上的 AIDL 不支持 CAP，因此一些供应商发布了搭载 AIDL 音频 HAL 和 CAP 的新设备，这些 CAP 由音频框架加载。这种混合模式之前是非官方模式，但已纳入 Android 16。请注意，此模式不得用于在 Android 16 上发布新设备，而应用于使搭载 Android 15 供应商的现有设备能够更新到 Android 16（即 system 分区更新）。

音频框架在没有 CAP 配置的情况下发现 AIDL 音频 HAL 音频配置。对于 CAP 配置，音频政策服务（音频框架）会回退到从 vendor 分区加载 CAP 配置。在这种情况下，必须从 vendor 分区加载 PfW CAP 域定义和设备 CAP 配置。

CAP 迁移摘要

下表总结了与 CAP 配置兼容的系统和供应商配置以及要求：

系统分区	场景	供应商分区代码版本	核心音频 HAL 类型	PfW CAP 网域定义位置	设备 CAP 配置
Android 15	4	Android 14 或更低版本	HIDL	vendor	HIDL 版本
Android 16	3	Android 14 或更低版本	HIDL	vendor	HIDL 版本
Android 16	4	Android 15	AIDL	vendor	HIDL 版本
Android 16	2	Android 16	AIDL	system	从 HIDL 转换而来的 AIDL 版本
Android 16	1	Android 16	AIDL	system	示例中的 AIDL 版本
