ผสานรวม Dashcam

แอป Dashcam ออกแบบมาเพื่อผสานรวมกับ AAOS เพื่อให้ผู้ขับขี่ สามารถบันทึกวิดีโอเพื่อเพิ่มความปลอดภัย คู่มือนี้ อธิบายข้อกำหนดทางเทคนิค ขั้นตอนการผสานรวม และแนวทางปฏิบัติแนะนำเพื่อ ให้การติดตั้งใช้งานประสบความสำเร็จ

สิ่งที่ต้องมีก่อน

ก่อนดำเนินการต่อ โปรดตรวจสอบว่าคุณมีคุณสมบัติตรงตามข้อกำหนดเบื้องต้นต่อไปนี้

SDK:

• ต้องใช้ SDK 31 ขึ้นไป

ฮาร์ดแวร์:

• กล้อง EVS หรือ Camera2 ที่พร้อมใช้งานใน AAOS
• ต้องมีพื้นที่เก็บข้อมูลภายในเพียงพอหรือรองรับที่เก็บข้อมูลภายนอกแบบถอดออกได้
  สำหรับการบันทึกวิดีโอ

ข้อกำหนดของซอฟต์แวร์

• การสนับสนุนแบบแยกส่วน ดูข้อมูลเพิ่มเติมได้ที่แอปที่ไม่ได้รวมกลุ่ม
• สิทธิ์ กล้องหน้ารถต้องใช้สิทธิ์ของระบบ

รับซอร์สโค้ด

กล้องหน้ารถเป็นส่วนหนึ่งของแอปที่ไม่ได้รวมไว้ใน AAOS หากต้องการดูโค้ดที่ไม่ได้รวมไว้ ให้ไปที่ดูโค้ด

เรียกดูซอร์สโค้ดด้วย Android Code Search

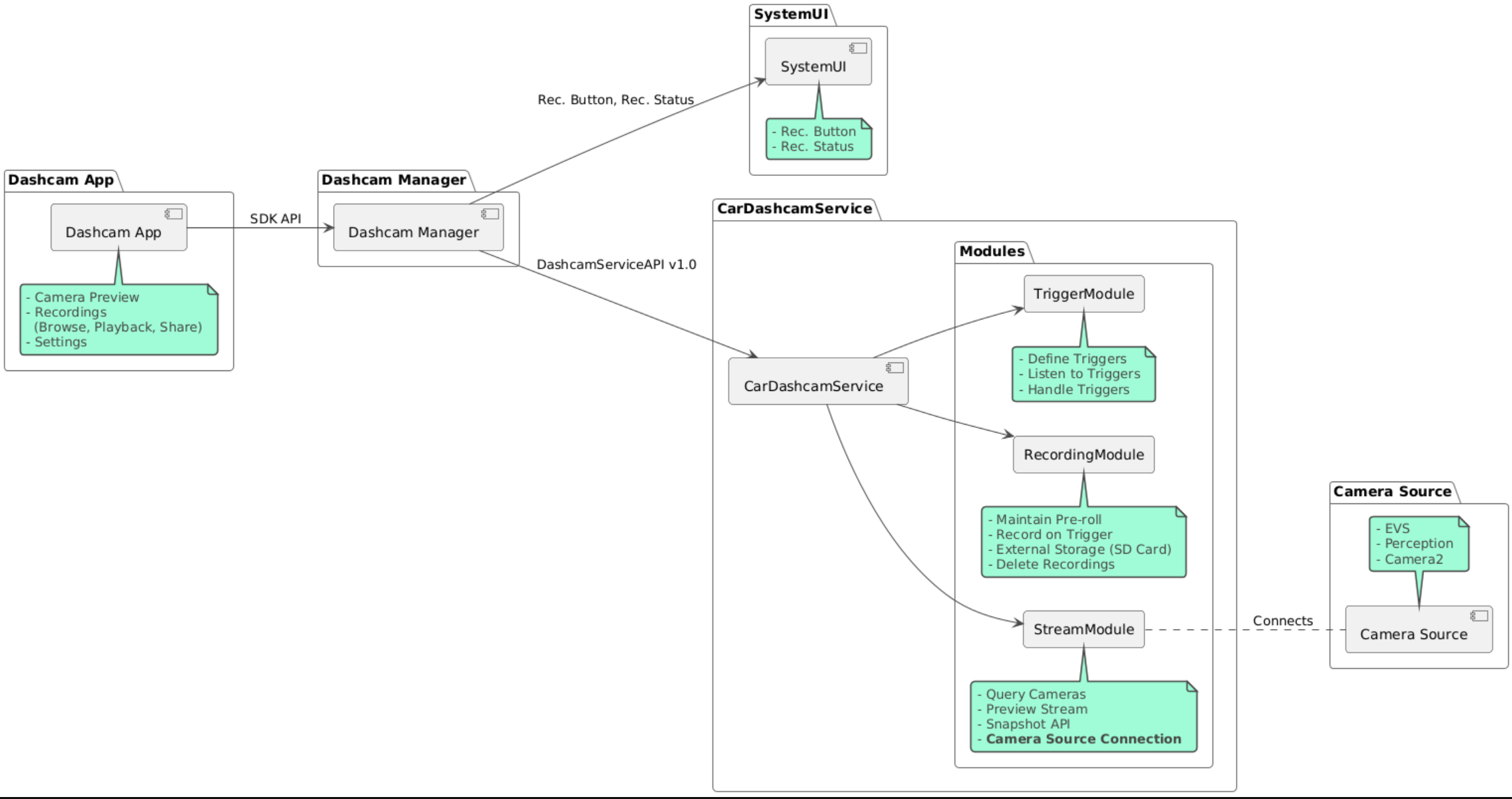

ซอร์สโค้ดมีอยู่ใน 3 โมดูลต่อไปนี้

• บริการกล้องหน้ารถ ตรรกะการสตรีม การบันทึก และการทริกเกอร์
• ตัวจัดการกล้องหน้ารถ เชื่อมต่อกับบริการกล้องติดรถยนต์และแสดง API ที่เสถียร ต่อไคลเอ็นต์
• แอป Dashcam อ้างอิงแอปพลิเคชัน Dashcam โดยใช้ Dashcam Manager API

สร้าง Dashcam

ใช้ Soong หรือ Gradle เพื่อสร้าง Dashcam

Soong

เกี่ยวกับ Soong

mma DashcamService DashcamManager-lib DashcamApp

APK อยู่ใน out/target/product/[lunch-target]/system/priv-app/

Gradle

ใน Gradle ให้ทำดังนี้

./gradlew :dashcam-app:assemble
./gradlew :dashcam-manager:assemble
./gradlew :dashcam-service:assemble

APK อยู่ใน out/aaos-apps-gradle-build/

ดูวิธีการโดยละเอียดในการสร้าง Dashcam ด้วย Gradle ได้ในไฟล์ README

สิทธิ์

บริการกล้องหน้ารถและแอปกล้องหน้ารถต้องได้รับสิทธิ์ของระบบหลายอย่าง

วิธีที่ตรงไปตรงมาที่สุดในการให้สิทธิ์เหล่านี้คือการรวมสิทธิ์ไว้ในการตั้งค่าที่สร้างไว้ล่วงหน้าโดยใช้ Blueprint หรือ Make

ใน Blueprint ให้ทำดังนี้

Android.bp
android_app_import {
    name: "DashcamApp-prebuilt",
    apk: "DashcamApp.apk",
    privileged: true,
    certificate: "platform",
    required: ["allowed_privapp_com.android.car.dashcam"],
}

prebuilt_etc {
    name: "allowed_privapp_com.android.car.dashcam",
    sub_dir: "default-permissions",
    src: "allowed_privapp_com.android.car.dashcam.xml",
    filename_from_src: true,
}

ใน Make

dashcam.mk
PRODUCT_PACKAGES += \
    DashcamApp
PRODUCT_COPY_FILES :=\
vendor/[path-to-vendor-prebuilts]/apps/Dashcam/allowed_privapp_com.android.car.dashcam:$(TARGET_COPY_OUT_PRODUCT)/etc/permissions/com.android.car.dashcam.xml \

สร้างไฟล์สิทธิ์ชื่อ allowed_privapp_com.android.car.dashcam.xml

<permissions>
  <privapp-permissions package="com.android.car.dashcam.service">
      <permission name="" />
  </privapp-permissions>
  <privapp-permissions package="com.android.car.dashcam.app">
      <permission name="" />
  </privapp-permissions>
</permissions>

เพิ่มสิทธิ์จากไฟล์ Manifest ไปยังไฟล์สิทธิ์

ก่อนใช้กล้องหน้ารถ ให้ให้สิทธิ์ Camera2 แก่บริการกล้องหน้ารถล่วงหน้าตามที่แสดงใน AAOS Camera

เพิ่มไฟล์สิทธิ์ที่ให้ไว้ล่วงหน้าลงในไฟล์ Blueprint หรือ Make ในลักษณะเดียวกับไฟล์สิทธิ์

ใน pre-grant-permissions-com.android.car.dashcam.xml

<exceptions>
    <exception package="com.android.car.dashcam.service">
        <permission name="android.permission.CAMERA" fixed="false" />
        <permission name="android.permission.SYSTEM_CAMERA" fixed="false" />
        <permission name="android.permission.CAMERA_HEADLESS_SYSTEM_USER" fixed="false" />
    </exception>
</exceptions>

ใน Android.bp

...
required["pre-grant-permissions-com.android.car.dashcaml"]
...

prebuilt_etc {
    name: "pre-grant-permissions-com.android.car.dashcaml",
    sub_dir: "default-permissions",
    src: "pre-grant-permissions-com.android.car.dashcam.xml",
    filename_from_src: true,
}

ดูข้อมูลเพิ่มเติมได้ที่ผสานรวมการสร้างล่วงหน้าเข้ากับอิมเมจระบบและเพิ่มรายการที่อนุญาต

ไซด์โหลด

นอกจากนี้ยังโหลดไฟล์สิทธิ์จากภายนอกได้ด้วย ใช้วิธีนี้เมื่อไม่ได้กำหนดค่า Dashcam ที่สร้างไว้ล่วงหน้า

ใช้ไฟล์สิทธิ์ที่สร้างไว้ในส่วน Prebuilts ก่อนหน้านี้ แล้วเรียกใช้คำสั่งต่อไปนี้

adb root
adb remount
adb push allowed_privapp_com.android.car.dashcam.xml /etc/permissions/allowed_privapp_com.android.car.dashcam.xml
adb shell chmod 644 /etc/permissions/allowed_privapp_com.android.car.dashcam.xml

เพิ่มไฟล์สิทธิ์ที่ได้รับล่วงหน้าในลักษณะเดียวกับ etc/default-permissions/

กำหนดค่าการซ้อนทับ

บริการกล้องติดรถยนต์มีการกำหนดค่าที่ซ้อนทับได้

การกำหนดค่าบริการ

dashcam-service/res/values/config.xml

ไฟล์นี้มีการกำหนดค่าสำหรับบริการดังนี้

• config_file ชื่อของไฟล์การกำหนดค่าทริกเกอร์ใน /assets
• allow_internal_storage อนุญาตให้บันทึกเสียงไปยังที่จัดเก็บข้อมูลภายใน
• boot_startup_enabled บริการกล้องหน้ารถจะเริ่มทำงานเมื่อเปิดเครื่องอุปกรณ์
• notifications_on แสดงการแจ้งเตือนเมื่อเริ่มการบันทึก
• default_app_component แอปกล้องติดรถยนต์เริ่มต้นซึ่งมีสิทธิ์เข้าถึงการบันทึกและทริกเกอร์ทั่วโลก
• recording_module ComponentName ของการติดตั้งใช้งาน IRecordingModule
• streaming_module ComponentName ของการติดตั้งใช้งาน IStreamingModule
• trigger_module ComponentName ของการติดตั้งใช้งาน ITriggerModule

การกำหนดค่าทริกเกอร์

หากต้องการกำหนดค่าทริกเกอร์การบันทึก ให้ทำสำเนาของรายการต่อไปนี้

dashcam-service/src/assets/config.xml

และเพิ่มลงในไดเรกทอรีชิ้นงาน ชี้ไปยังไฟล์นี้ในองค์ประกอบ config_file ในไฟล์การกำหนดค่าบริการ

การกำหนดค่าทริกเกอร์ประกอบด้วยส่วนพื้นที่เก็บข้อมูล กล้อง และทริกเกอร์ ดังนี้

พื้นที่เก็บข้อมูล

การกำหนดค่าพื้นที่เก็บข้อมูลมีองค์ประกอบต่อไปนี้

• maxStorageUsagePercent เปอร์เซ็นต์สูงสุดของพื้นที่เก็บข้อมูลที่พร้อมใช้งานซึ่งกล้องติดรถยนต์ใช้ก่อนที่จะลบการบันทึก

• maxStorageUsageMegabytes จำนวนพื้นที่เก็บข้อมูลสูงสุดในหน่วยเมกะไบต์ที่กล้องติดรถยนต์ใช้ก่อนที่จะลบการบันทึก

• maxAgeHoursBeforePrune จำนวนชั่วโมงสูงสุดก่อนที่ระบบจะลบการบันทึก ระบบอาจลบไฟล์บันทึกก่อนกำหนดหากใช้พื้นที่เก็บข้อมูลถึงขีดจำกัด

กล้อง

การกำหนดค่ากล้องมีองค์ประกอบต่อไปนี้

• รหัสกล้อง รหัสของกล้องที่มีคำนำหน้าของกล้อง

• prerollLengthMs ความยาวของโฆษณาตอนต้นที่จะจัดเก็บไว้กับแต่ละเหตุการณ์

• width ความกว้างของบัฟเฟอร์ที่กล้องส่งคืน (ไม่บังคับ)

• height ความสูงของบัฟเฟอร์ที่กล้องส่งคืน (ไม่บังคับ)

<CameraConfig>
  <Camera
      ID="EVS:1"
      prerollLengthMs="10000"
      width="1920"
      height="1080" />
  <Camera
      ID="Camera2:1"
      prerollLengthMs="10000" />
</CameraConfig>

ตัวอย่างนี้แสดงรหัสกล้อง EVS:1 ที่มีโฆษณาคั่นก่อนยาว 10 วินาทีที่ความละเอียด 1080p และ รหัสกล้อง Camera2:1 ที่มีโฆษณาคั่นก่อนยาว 10 วินาที รวมถึงความกว้างและความสูงเริ่มต้น

ทริกเกอร์

การกำหนดค่าทริกเกอร์ประกอบด้วยรายการทริกเกอร์ที่กำหนดโดยข้อมูลต่อไปนี้

• name ชื่อทริกเกอร์ที่ไม่ซ้ำกัน

• cameras รหัสของกล้อง

• sensorPropertyID รหัสของเซ็นเซอร์ที่นำหน้าด้วยกลุ่มเซ็นเซอร์ ตัวเลือกคำนำหน้าคือ VHAL หรือ SENSOR_MANAGER

• description คำอธิบายของทริกเกอร์ที่แสดงใน UI

• recordingLengthMs ระยะเวลาหลังเหตุการณ์ที่จะบันทึกเป็นมิลลิวินาที

• sensorValueType ประเภทข้อมูลที่เซ็นเซอร์สร้างขึ้น ตัวเลือกคือ INT, INT_ARRAY, FLOAT, FLOAT_ARRAY และ BOOLEAN, STRING

• thresholdType วิธีประเมินค่าเซ็นเซอร์เทียบกับ thresholdValue ตัวเลือก ได้แก่ AVERAGE, BOOLEAN, EQUALS, LEAP, LEAP_AVERAGE, LEAP_OVER, PEAK และ PEAK_HOLD

• thresholdValue ค่าที่เปรียบเทียบกับค่าเซ็นเซอร์

• thresholdExtra ต้องระบุค่าเพิ่มเติมสำหรับเกณฑ์บางประเภท เช่น ช่วง สำหรับ AVERAGE

• triggerCooldown ระยะเวลาพักเป็นมิลลิวินาทีก่อนที่จะทริกเกอร์เหตุการณ์ประเภทนี้อีก

<EventTriggers>
  <EventTrigger
      name="AEB"
      cameras="EVS:1, EVS:2"
      sensorPropertyID="VHAL:289411073"
      description="Automatic Emergency Braking"
      recordingLengthMs="20000"
      sensorValueType="INT"
      thresholdType="EQUALS"
      thresholdValue="2"
      triggerCooldown="5000"/>
</EventTriggers>

ตัวอย่างนี้แสดงทริกเกอร์ที่ TriggerModule ตรวจสอบเซ็นเซอร์ VHAL ที่สร้างค่าจำนวนเต็ม TriggerModule เปรียบเทียบความเท่าเทียมกับค่าเกณฑ์ เมื่อตรงตามเงื่อนไขความเท่ากัน ทริกเกอร์ จะบันทึกในกล้อง EVS 1 และ 2

<EventTrigger
            name="SPEED"
            cameras="Camera2:0, Camera2:1,  Camera2:2,  Camera2:3"
            sensorPropertyID="VHAL:291504648"
            description="Over speed"
            recordingLengthMs="10000"
            sensorValueType="FLOAT"
            thresholdType="AVERAGE"
            thresholdValue="20.0"
            thresholdExtra="10"
            triggerCooldown="2000"/>

ตัวอย่างนี้แสดงทริกเกอร์ที่ TriggerModule ตรวจสอบเซ็นเซอร์ VHAL ที่สร้างค่าลอย TriggerModule เปรียบเทียบค่าเฉลี่ยของเซ็นเซอร์ในช่วงตัวอย่าง 10 กับค่าเกณฑ์ 20.0 ตั้งค่าช่วงตัวอย่างใน thresholdExtra ระบบจะทริกเกอร์เหตุการณ์ใหม่ได้ทุกๆ 2000 มิลลิวินาทีตามที่ตั้งค่าไว้ใน triggerCooldown

โมดูล

บริการ Dashcam ประกอบด้วย 3 โมดูล ได้แก่

• สตรีมมีตรรกะสำหรับการจัดการสตรีมจากกล้อง

• การบันทึกมีตรรกะสำหรับการจัดการการบันทึก

• ทริกเกอร์มีตรรกะสำหรับการทริกเกอร์การบันทึกจากข้อมูลเซ็นเซอร์ API ของโมดูลได้รับการกำหนดไว้ในอินเทอร์เฟซที่เกี่ยวข้อง IStreamModule, IRecorderModule และ ITriggerModule และแสดงต่อ DashcamManager ผ่าน DashcamServiceAPI

โมดูลการวางซ้อน

บริการ Dashcam ใช้ dashcam-service/res/values/config.xml เพื่อระบุตำแหน่ง ที่จะค้นหาการติดตั้งใช้งานโมดูล การติดตั้งใช้งานเริ่มต้นมีให้สำหรับแต่ละ โมดูล อย่างไรก็ตาม คุณสามารถซ้อนทับแต่ละโมดูลได้โดยการตั้งค่าคอมโพเนนต์ใน ค่าการกำหนดค่าที่เกี่ยวข้อง

ตั้งชื่อคอมโพเนนต์การติดตั้งใช้งาน OEM ของ

• IRecorderModule ถึง recording_module
• IStreamModule ถึง streaming_module
• ITriggerModule ถึง trigger_module

ในขณะรันไทม์ บริการกล้องติดรถยนต์จะสร้างอินสแตนซ์ของชื่อคอมโพเนนต์ที่ตั้งค่าไว้ใน config.xml สำหรับแต่ละโมดูล

คู่มือสำหรับนักพัฒนาแอป

Dashcam เป็นโซลูชันกล้องติดรถยนต์ที่พร้อมใช้งานจริงและปรับแต่งได้ Dashcam ใช้ Dashcam Manager API เพื่อสื่อสารกับ Dashcam service คุณดู Dashcam Manager API ได้ที่ IDashcamManager แอปใดก็ตามที่มีสิทธิ์ที่จำเป็นจะใช้ Dashcam Manager ได้

OverlayUI

แอปสามารถปรับแต่งได้ด้วยการซ้อนทับทรัพยากรที่รันไทม์ ดูข้อมูลเพิ่มเติมได้ที่การซ้อนทับทรัพยากรที่รันไทม์ หากต้องการดูรายการองค์ประกอบที่วางซ้อนได้ ให้ดู overlayable.xml

ขยายทริกเกอร์

คุณขยายเวลาทริกเกอร์สำหรับเซสชันปัจจุบันได้ด้วยการโทร ไปที่ DashcamManager#addTrigger() ทริกเกอร์ที่เพิ่มจะคงอยู่สำหรับเซสชันปัจจุบันเท่านั้น

การเริ่มต้นอัตโนมัติ

ระบบไม่รองรับการบันทึกอัตโนมัติ อย่างไรก็ตาม คุณสามารถเริ่มทริกเกอร์ด้วยตนเองได้ โดยการเรียกใช้ onBoot ด้วยการเรียกใช้ DashcamManager.startRecording()

แนวทางปฏิบัติแนะนำ

• พื้นที่เก็บข้อมูล ขอแนะนำให้ใช้ที่เก็บข้อมูลภายนอกแบบถอดออกได้

• ประสบการณ์ของผู้ใช้ ออกแบบ UI ของแอป Dashcam ให้ใช้งานง่ายและ เป็นมิตรกับผู้ใช้ โดยปฏิบัติตามหลักเกณฑ์การออกแบบ AAOS

• การเพิ่มประสิทธิภาพ เพิ่มประสิทธิภาพของแอปเพื่อลดการใช้ทรัพยากรและรับประกันการทำงานที่ราบรื่นใน AAOS

การแก้ปัญหา

• ปัญหาเกี่ยวกับการเชื่อมต่อกล้อง ต้องรองรับ EVS หรือ Camera2 และพร้อมใช้งานใน IVI ของ AAOS

• ข้อผิดพลาดเกี่ยวกับพื้นที่เก็บข้อมูล ตรวจสอบพื้นที่เก็บข้อมูลที่พร้อมใช้งานและจัดการการบันทึก ขอแนะนำอย่างยิ่งให้ใช้ที่จัดเก็บข้อมูลภายนอก เนื่องจากการใช้ที่จัดเก็บข้อมูลภายในอาจทำให้ที่จัดเก็บข้อมูลเสื่อมสภาพก่อนเวลาอันควร
