הגדרת ציוד הבדיקה

מחברים את ציוד הבדיקה ומגדירים אותו. החומרה הנדרשת לבדיקה של המכשיר הנבדק (DUT) היא:

התרשימים הבאים ממחישים את הגדרת מערכת הבדיקה:

תרשים מערכת בדיקה 1

איור 1. תרשים של מערכת הבדיקה (תצוגה צדדית)

תרשים של מערכת הבדיקה 2

איור 2. תרשים של מערכת הבדיקה (תצוגה מלמעלה)

תצלום של מערכת הבדיקה

איור 3. צילום של מערכת הבדיקה

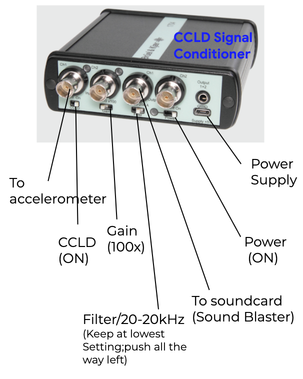

מרכך אות CCLD

איור 4. מתקן לעיבוד אותות CCLD
