Schließen Sie die Testgeräte an und konfigurieren Sie sie. Für den Test des zu testenden Geräts (Device Under Test, DUT) ist folgende Hardware erforderlich:
- 3‑Achsen-Beschleunigungsmesser (35C-10)
- Kabel für 3‑Achsen-Beschleunigungsmesser
- Vibrationsisolierungsplattform
- 3M CF-40EG mit 25,4 mm dickem Schaum
- Datenerfassungskarte (Soundkarte)
- CCLD-Signalvorbereitung
- Beeswax: YJ-0216
Die folgenden Abbildungen veranschaulichen die Konfiguration des Testsystems:
Abbildung 1: Testsystem – Seitenansicht
Abbildung 2: Testsystem – Diagramm (Ansicht von oben)
Abbildung 3: Foto des Testsystems

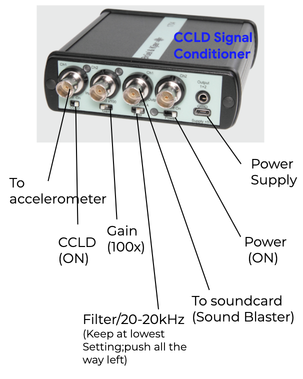

Abbildung 4: CCLD-Signalvorbereitung
