टेस्ट सॉफ़्टवेयर सेट अप करना

हार्डवेयर की परफ़ॉर्मेंस का आकलन करने के लिए, इन सॉफ़्टवेयर का इस्तेमाल किया जाता है:

  • Audacity (पीसी पर इंस्टॉल किया गया)
  • MATLAB (पीसी पर इंस्टॉल किया गया)
  • हैप्टिक टेस्ट ऐप्लिकेशन (डीयूटी पर इंस्टॉल किया गया)

सिस्टम की ज़रूरी शर्तों के बारे में ज़्यादा जानने के लिए, Windows के लिए Audacity, Mac के लिए Audacity, और MATLAB देखें.

Audacity सेट अप करना

Sound Blaster साउंड कार्ड से, तय किए गए डेटा सैंपलिंग रेट पर इनपुट लेने के लिए, Audacity को सेट अप करना ज़रूरी है. Sound Blaster को अपने कंप्यूटर के यूएसबी पोर्ट से कनेक्ट करने के बाद, Audacity खोलें और इन निर्देशों का पालन करें.

  1. सीसीएलडी आउटपुट को Sound Blaster के Line In इनपुट पोर्ट से फ़िज़िकली कनेक्ट करके, इनपुट माइक्रोफ़ोन सोर्स के तौर पर Line (USB Sound Blaster HD) को चुनें.

    माइक्रोफ़ोन इनपुट

    पहली इमेज. माइक्रोफ़ोन इनपुट चुनना

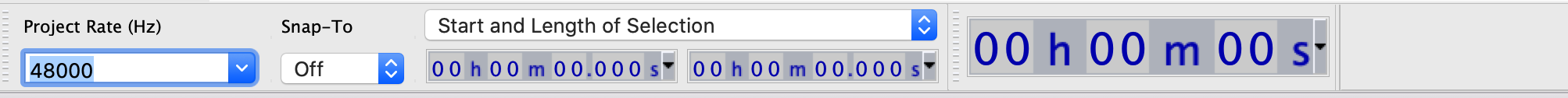

  2. प्रोजेक्ट रेट मेन्यू में 48000 चुनकर, सैंपलिंग रेट को 48 किलोहर्ट्ज़ पर सेट करें.

    सैंपलिंग रेट

    दूसरी इमेज. सैंपलिंग रेट सेट करना

MATLAB डाउनलोड करना

  1. MATLAB फ़ाइल डाउनलोड करें.

  2. फ़ाइल एक्सट्रैक्ट करें और Effect1NEffect2_V1p0_2020PM.m (Effect1 और Effect 2 के लिए) और Effect3_V1p0_2020PM.m (Effect 3 के लिए) ढूंढें.

फ़ोन पर टेस्ट ऐप्लिकेशन सेट अप करना

इस सेक्शन में, फ़ोन पर टेस्ट ऐप्लिकेशन सेट अप करने का तरीका बताया गया है.

टेस्ट ऐप्लिकेशन के लिए तैयारी करना

  1. यहां दिए गए Java और Kotlin कोड ब्लॉक से सोर्स कोड कॉपी करें. अपनी ज़रूरत के हिसाब से कोई भी कोड चुनें.
  2. तीसरी इमेज में दिखाए गए जीयूआई पैरामीटर के मुताबिक, अपना कोड लिखें. ज़रूरत पड़ने पर, अपने फ़ोन के हिसाब से लेआउट सोर्स कोड की जानकारी अडजस्ट करें.

  3. पक्का करें कि आपके जीयूआई में, तीन क्लिक किए जा सकने वाले बटन और एक विज़ुअल इंडिकेटर शामिल हो. इससे, ऐक्सेलरोमीटर की जगह तय की जा सके.

    • ऐक्सेलरोमीटर की जगह, डिवाइस की स्क्रीन का वह हिस्सा होता है जिसे आम तौर पर हाथ से छुआ जाता है.
    • इस मेज़रमेंट के दौरान, स्क्रीन के उस हिस्से को ढूंढने के लिए, ऐक्सेलरोमीटर को फ़िरोज़ी रंग वाले हिस्से में घुमाया जा सकता है जहां सबसे मज़बूत सिग्नल मिलता है.

  4. Android डिवाइस पर कोड इंस्टॉल करें.

  5. अगर डिफ़ॉल्ट मोड को बटन के तौर पर सेट किया गया है, तो सिस्टम नेविगेशन मोड को जेस्चर मोड पर सेट करने का सुझाव दिया जाता है.

    • जेस्चर मोड सेट करके, ऐक्सेलरोमीटर को फ़ोन के निचले हिस्से में ज़्यादा से ज़्यादा रखा जा सकता है. साथ ही, फ़ोन के सिस्टम नेविगेशन जीयूआई से इसमें कोई रुकावट नहीं आती.

Java सोर्स कोड

package com.example.hapticeffectassessment;

import static android.os.VibrationEffect.EFFECT_CLICK;

import android.graphics.Color;
import android.os.Bundle;
import android.os.VibrationEffect;
import android.os.Vibrator;
import android.widget.Button;
import androidx.appcompat.app.AppCompatActivity;

public class MainActivity extends AppCompatActivity {

 private static final long oneShotTiming = 20;
 private static final int oneShotAmplitude = 255;

 private static final long[] waveformTimings = {500, 500};
 private static final int[] waveformAmplitudes = {128, 255};

 @Override
 protected void onCreate(Bundle savedInstanceState) {
   super.onCreate(savedInstanceState);
   setContentView(R.layout.activity_main);

   Vibrator vibrator = getSystemService(Vibrator.class);

   // Click R.id.button1 button to generate Effect 1
   findViewById(R.id.button1).setOnClickListener(
       view -> vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK)));

   // Click R.id.button2 button to generate Effect 2
   findViewById(R.id.button2).setOnClickListener(
       view -> vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude)));

   // Click R.id.button3 button to generate Effect 3
   findViewById(R.id.button3).setOnClickListener(view -> {
     vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1));

     // See quick results of Effect 3
     Button button = (Button) view;
     if (vibrator.hasAmplitudeControl()) {
       button.setText("Effect 3: PASS");
       button.setBackgroundColor(Color.GREEN);
       button.setTextColor(Color.BLACK);
     } else {
       button.setText("Effect 3: FAIL");
       button.setBackgroundColor(Color.RED);
       button.setTextColor(Color.WHITE);
     }
   });
 }
}

Kotlin सोर्स कोड

package com.example.hapticeffectassessment

import android.graphics.Color
import android.os.Bundle
import android.os.VibrationEffect
import android.os.VibrationEffect.EFFECT_CLICK
import android.os.Vibrator
import android.widget.Button
import androidx.appcompat.app.AppCompatActivity
import kotlinx.android.synthetic.main.activity_main.*

class MainActivityKt : AppCompatActivity() {

 private val oneShotTiming: Long = 20
 private val oneShotAmplitude = 255

 private val waveformTimings = longArrayOf(500, 500)
 private val waveformAmplitudes = intArrayOf(128, 255)

 override fun onCreate(savedInstanceState: Bundle?) {
   super.onCreate(savedInstanceState)
   setContentView(R.layout.activity_main)

   val vibrator = getSystemService(Vibrator::class.java)

   // Click button1 to generate Effect 1
   button1.setOnClickListener {
     vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK))
   }

   // Click button2 to generate Effect 2
   button2.setOnClickListener {
     vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude))
   }

   // Click button3 to generate Effect 3
   button3.setOnClickListener {
     vibrator.vibrate(
       VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1))

     // See quick results of Effect 3
     if (vibrator.hasAmplitudeControl()) {
       button3.text = "Effect 3: PASS"
       button3.setBackgroundColor(Color.GREEN)
       button3.setTextColor(Color.BLACK)
     } else {
       button3.text = "Effect 3: FAIL"
       button3.setBackgroundColor(Color.RED)
       button3.setTextColor(Color.WHITE)
     }
   }
 }
}

लेआउट सोर्स कोड (activity_main.xml)

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:app="http://schemas.android.com/apk/res-auto"
   xmlns:tools="http://schemas.android.com/tools"
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   tools:context=".MainActivity">

   <Button
       android:id="@+id/button1"
       android:layout_width="350dp"
       android:layout_height="60dp"
       android:layout_marginStart="32dp"
       android:layout_marginTop="5dp"
       android:layout_marginEnd="32dp"
       android:text="Effect 1"
       android:textSize="18sp"
       app:layout_constraintEnd_toEndOf="parent"
       app:layout_constraintStart_toStartOf="parent"
       app:layout_constraintTop_toTopOf="parent" />

   <Button
       android:id="@+id/button2"
       android:layout_width="350dp"
       android:layout_height="60dp"
       android:layout_marginStart="32dp"
       android:layout_marginTop="5dp"
       android:layout_marginEnd="32dp"
       android:text="Effect 2"
       android:textSize="18sp"
       app:layout_constraintEnd_toEndOf="parent"
       app:layout_constraintStart_toStartOf="parent"
       app:layout_constraintTop_toBottomOf="@+id/button1" />

   <Button
       android:id="@+id/button3"
       android:layout_width="350dp"
       android:layout_height="60dp"
       android:layout_marginStart="32dp"
       android:layout_marginTop="5dp"
       android:layout_marginEnd="32dp"
       android:text="Effect 3"
       android:textSize="18sp"
       app:layout_constraintEnd_toEndOf="parent"
       app:layout_constraintStart_toStartOf="parent"
       app:layout_constraintTop_toBottomOf="@+id/button2" />

   <View
       android:id="@+id/divider"
       android:layout_width="363dp"
       android:layout_height="1dp"
       android:layout_marginStart="32dp"
       android:layout_marginTop="10dp"
       android:layout_marginEnd="32dp"
       android:background="?android:attr/listDivider"
       app:layout_constraintEnd_toEndOf="parent"
       app:layout_constraintHorizontal_bias="0.5"
       app:layout_constraintStart_toStartOf="parent"
       app:layout_constraintTop_toBottomOf="@+id/button3" />

   <androidx.constraintlayout.widget.ConstraintLayout
       android:layout_width="363dp"
       android:layout_height="0dp"
       app:layout_constraintBottom_toBottomOf="parent"
       app:layout_constraintEnd_toEndOf="parent"
       app:layout_constraintHorizontal_bias="0.5"
       app:layout_constraintStart_toStartOf="parent"
       app:layout_constraintTop_toBottomOf="@+id/divider">

       <ImageView
           android:id="@+id/imageView"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:adjustViewBounds="true"
           android:scaleType="fitXY"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toEndOf="parent"
           app:layout_constraintHorizontal_bias="0.5"
           app:layout_constraintStart_toStartOf="parent"
           app:layout_constraintTop_toTopOf="parent"
           app:srcCompat="@drawable/bluebar" />
   </androidx.constraintlayout.widget.ConstraintLayout>

</androidx.constraintlayout.widget.ConstraintLayout>

एक्सलरोमीटर

तीसरी इमेज. जीयूआई में सुझाई गई जगह के साथ ऐक्सेलरोमीटर जोड़ना
