מערכת מודולרית

מערכת המערך המודולרית תומכת באוטומציה של בדיקות ITS ומורכבת מקופסת פלסטיק שמכילה בקרה נומרית ממוחשבת (CNC), חתוכה משרטוטים בעזרת מחשב (CAD), טאבלט תרשים ומכשיר בבדיקה (DUT). מערכת הטריג המודולרית מורכבת מטריג בסיס וטריג טלפוטו אופציונלי. למתקן הבסיס המודולרי יש מרחק של 22 ס"מ בתרשים, והוא יכול לבדוק מצלמות של מכשירים ניידים עם FoV של 60 מעלות עד 120 מעלות. במתקן הבסיסי אפשר לבצע בדיקות בסיבוב של 90 מעלות, כאשר ה-DUT נמצא בחלק העליון (כפי שמוצג באיור 2).

ערכת הטלפוטו תומכת בבדיקת מצלמות עם מרחק מיקוד מינימלי ארוך (מצלמות טלפוטו). מערך הטלסקופי מותקן בהתאם למתקן הבסיס, ואפשר להתאים אישית את האורך בהתאם לדרישות של בדיקת המצלמה ברכישה דרך ספקים מוסמכים. מערכת ITS במצלמה תומכת במרחקים של עד 100 ס"מ בתרשים.

איור 1. מתקן בסיס מודולרי.

איור 2. מתקן בסיס מודולרי מסתובב ב-90 מעלות.

היסטוריית הגרסאות

בטבלה הבאה מפורטת היסטוריית הגרסאות של מערכת ה-rig המודולרית, וכוללת קישורים להורדות של כל אחת מהגרסאות של קובצי הייצור.

תאריך	גרסה	הורדת קובץ לייצור	יומן השינויים
ספטמבר 2024	1.2	Modular base rig rev1.2	(ספטמבר 2024) כולל תיקונים לשגיאה בקובץ ייצור (יולי 2024) גרסת השקה ראשונית

רכישה של מערכת ציוד מודולרית

מומלץ לרכוש את מערכת הטריג המודולרית, את טריג הטלפוטו האופציונלי ואת האביזרים מאחד מהספקים המורשים הבאים.

• Byte Bridge Inc.
  ארה"ב: 1502 Crocker Ave, Hayward, CA 94544-7037
  סין: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  www.bytebt.com
  [e-mail]
  ארה"ב: [phone]
  סין: [phone]

• MYWAY Design
  4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
  twmyway.com
  [e-mail]
  [phone]

הערה: לתמיכה נוספת במכשירים מתקפלים או במכשירים גדולים עם גורם צורה, אפשר לרכוש את הערכה המתקפלת.

שרטוטים מכניים

זהו שרטוט מכני של מתקן הבסיס המודולרי.

איור 3. שרטוט מכני של ציוד בסיס מודולרי

הגדרה של מתקן בסיס

כדי להגדיר מתקן בסיס מודולרי:

1. רכישה של מערכת ציוד מודולרית מספק מוסמך.

2. מוודאים שיש לכם את כל הרכיבים שמפורטים בטבלה הבאה (הפריטים שמוצגים באיור 4).

   רכיב	כמות
   ציוד צילום מודולרי	1
   תושבת לטלפון	2
   תושבת לטאבלט	1
   ספק כוח של 12V (רשום ב-UL, מינימום 1A)	1
   צמצם	1



   איור 4. רכיבים מודולריים של מתקן בסיס.

3. בהתאם להגדרה שלכם, ודאו שיש לכם את האביזרים הנדרשים שמפורטים בטבלה הבאה (מוצגים באיור 5). ניתן לרכוש את האביזרים האלה מספק מורשה.

   פריט	כמות
   בקר תאורה (אפשר לשלוט ב-3 ערכות צילום לכל היותר)	1
   ספק כוח של 5 וולט לבקרת תאורה	1
   כבל DC מחבר את התאורה לערכת צילום בסיסית מודולרית	1
   מתאם כבל DC (5.5 מ"מ x 2.1 מ"מ עד 3.5 מ"מ x 1.35 מ"מ)	1
   כבל USB A לכבל USB	1
   ערכה מתקפלת (אם ה-DUT הוא מכשיר מתקפל)	1



   איור 5. פריטים אופציונליים לתושבת בסיסית מודולרית.

4. מוודאים שאין דליפות אור באמצעות אחת מהפעולות הבאות:

   1. יוצרים פתח שתואם למודול המצלמה של ה-DUT ומוודאים שאין דליפות אור (כפי שמוצג באיור 6). אפשר לחתוך את החורים מהלוחות הקצפים שסופקו או להגדיר אותם באמצעות ספק מוסמך. כדי לכוון את הדמויות בצורה נכונה, DUT כשהמצלמה האחורית מול המכשיר מסובבת ב-90° נגד כיוון השעון, ו-DUT כשהמצלמה הקדמית מול המכשיר מסובבת ב-90° בכיוון השעון. מוודאים שהפתחים מוגדרים בהתאם.



      איור 6. יצירת פתחים כדי למנוע זליגת אור.

   2. מכסים את המתקן בבד כהה כדי למנוע דליפת אור, ללא צורך בפתחים. (מוצג באיור 7).



      איור 7. מניעת זליגת אור באמצעות וילון.

5. מתקינים מעמד טלפון רגיל או מתקפל בחזית של לוח המכשיר, בגובה מתאים, באמצעות בורג ואום מפלסטיק, כפי שמוצג באיור 8.



   איור 8. התקנת צמצם ותושבת לטלפון.

6. מתקינים את התושבת של הטאבלט לחלונית הקיבוע של הטאבלט בגובה מתאים באמצעות בריח ניילון ואגוז.

7. מחברים את הטאבלט למארח כפי שמתואר באיור 9. מחברים את הטאבלט למכשיר באמצעות הבוכנה.



   איור 9. התקנה בטאבלט.

8. כדי להקל על הפעולה במסך, מומלץ להגדיר את ה-DUT לפני שמרכיבים אותו.

9. מחברים את DUT למארח.

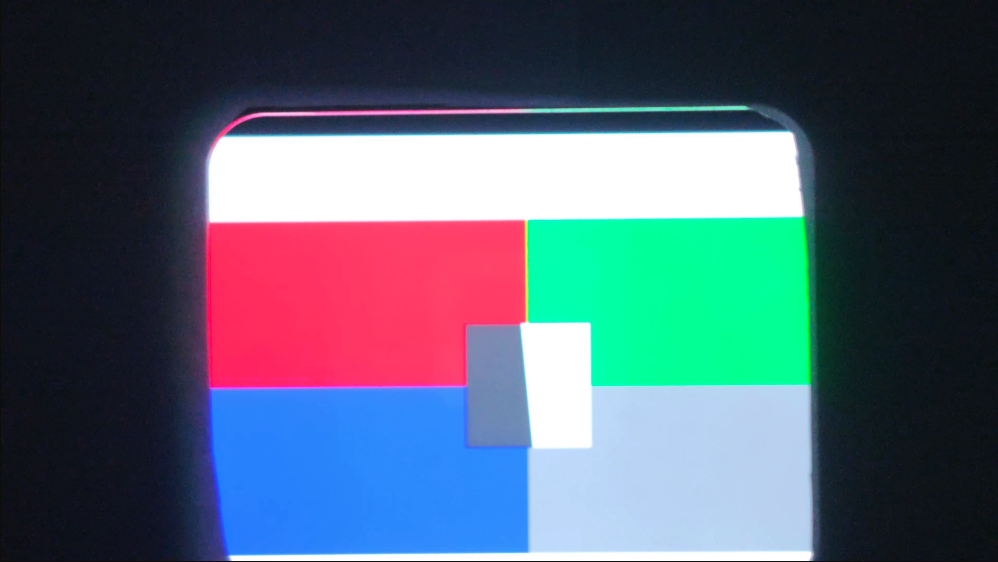

10. מיישרים את ה-DUT כך שמרכז מודול המצלמה יהיה מיושר למרכז הטאבלט (או קרוב מאוד אליו). כדי לכוונן את הגובה, משחררים את בורגי הקיבוע של הטלפון ומחליקים את המעמד כלפי מעלה או כלפי מטה. כשהמכשיר מיושר, מחברים אותו למתקן באמצעות הבוכנה.



    איור 10. התקנת DUT.

11. כדי להפעיל את התאורה, מחברים את כבל התאורה מהציוד הבסיסי לאחת מהאפשרויות הבאות:

    1. ספק כוח 12 וולט



       איור 11. הנורה מחוברת למקור מתח של 12V.

    2. בקר תאורה (יכול להיות שיידרש מתאם)



       איור 12. התאורה מחוברת לבקר התאורה.

אחרי שמסיימים את ההגדרה של ערכת הבסיס המודולרית, מגדירים את המארח ואת סביבת הבדיקה (הגדרת CTS). בקובץ config.yml, משתמשים בתצורה הבאה:

• 22 = chart\_distance
• lighting\_ch = [ערוץ הבקר המחובר], או משאירים את הערך כפי שהוא אם לא משתמשים בבקר תאורה.

הגדרה של תשתית טלסקופית

פועלים לפי השלבים הבאים כדי להגדיר את ערכת הטלפוטו האופציונלית.

1. רכישת ערכת הבסיס המודולרית וערכת ההארכה הטלסקופית אצל ספק מוסמך. אפשר ליצור את המתקן באמצעות קובצי הייצור, אבל לא מומלץ לעשות זאת כי החיתוך וההרכבה צריכים להיות מדויקים כדי לוודא שאין בעיות התאמה במתקן להרחבה.

2. מוודאים שיש לכם ערכת צילום מודולרית בסיסית וערכת צילום עם הרחבה טלסקופית (כפי שמוצג באיור 13).



   איור 13. ציוד צילום מודולרי עם תוסף טלפוטו.

3. מסירים את לוח ההרכבה של הטלפון על ידי הסרת 6 ברגים מפלסטיק ביד (3 בכל צד).



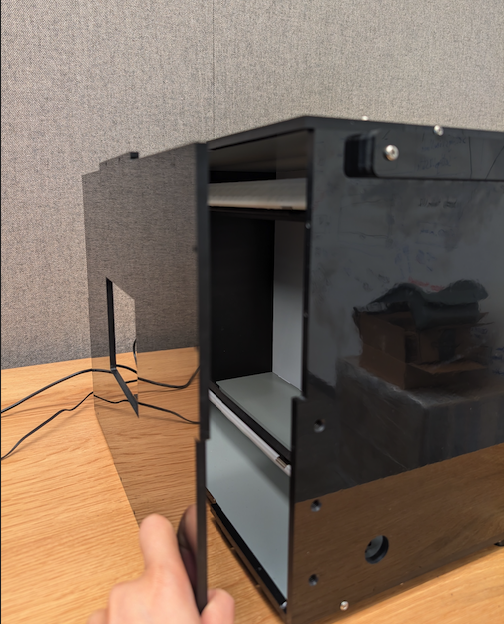

   איור 14. הסרת 6 ברגי ניילון באזור המודגש באופן ידני.

4. מניחים את ערכת הבסיס ואת ערכת ההארכה על המשטח שבו מבצעים את הבדיקות. כדי למנוע לחץ על נקודות ההרכבה, לא מומלץ להזיז את המתקן המורכב.

5. מניחים את מוט ההארכה כך ש-6 החריצים בכרטיס של מוט ההארכה יהיו מול 6 החורים במוט הבסיס.



   איור 15. יישור החריצים עם החורים.

6. מחברים את מוט ההארכה למתקן הבסיס באמצעות 6 הברגים. בזמן שמבריגים את הברגים, דוחפים בעדינות את שתי המתקנים זה לזה כדי לוודא שאין מרווחים שדרכם יכולה לדלוף אור (אם צריך, אפשר לבקש עזרה מעמית). מבריגים את הברגים ביד.



   איור 16. חיבור של ציוד בסיס וציוד הרחבה.

7. מגדירים את הצמצם (או את הווילונות) ומתקינים את מעמדי הטלפון ואת מכשירי ה-DUT כפי שמתואר בקטע הגדרת ערכת הבסיס.



   איור 17. הצמדת מחזיקי הטלפון וה-DUT.

הערה: התאורה מוגדרת רק במתקן הבסיסי. אין תאורה במתקן הטלפוטו, אלא אם צוין אחרת על ידי ספק מוסמך.

אחרי שמסיימים את ההגדרה של ערכת התוספים, מגדירים את המארח ואת סביבת הבדיקה (הגדרת CTS). בקובץ config.yml, משתמשים בתצורה הבאה:

• chart_distance = [המרחק הכולל מ-DUT לטאבלט]
• lighting_ch = [ערוץ הבקרה המחובר], או להשאיר את המצב הנוכחי אם לא משתמשים בבקר תאורה.

הסרת ערכת התוספים

כדי להסיר את מתקן התוסף, מבצעים את שלבי ההתקנה הפוכים. כשמתקינים את לוח הקיבוע של הטאבלט, צריך לדחוף את הלוח אל תוך המתקן הבסיסי כדי לוודא שאין בו מרווחים שדרכם יכולה לדלוף אור (כפי שמוצג באיור 17). מבריגים את הברגים ביד.

איור 18. דחיפת לוח הטעינה של הטאבלט אל מתקן הבסיס.

שאלות נפוצות

למה הנורות נראות מעומעם או למה מופיעה שגיאת תאורה תקפה כשמפעילים את ITS?

השגיאה הזו מתרחשת כשהתאורה במתקן הולכת ופוחתת. הסיבות לכך יכולות להיות ספק כוח ופירוק של נוריות LED עקב גיל או שימוש, או ספק כוח פגום. כדי לפתור את הבעיה, בצע את הצעדים הבאים:

1. מוודאים שהתאורה פועלת כמו שצריך:

   • מחליפים את ספק החשמל (12 וולט, 2 אמפר לפחות, רשום ב-UL).
   • מחליפים את ה-LED (מידע נוסף זמין ב-BOM או אפשר לפנות לספק).

2. כדי לוודא שהעוצמה של נוריות ה-LED היא ברמה המתאימה (100-130), בודקים את העוצמה באמצעות מד דיגיטלי. (בדוגמה הזו נעשה שימוש במד הלוקס YF-1065 של Contempo Views). מציבים את מד התאורה בצד הטאבלט ומכוונים אותו ל-2,000 לוקס כדי למדוד את התאורה (כפי שמוצג באיור 20).



   איור 19. YF-1065 מבית Contempo Views.



   איור 20. מד אור שמודד את התאורה מהצד עם מעמד הטאבלט.

3. בהתאם לערך הלוקס שנמדד, פועלים לפי השלב המתאים:

   • אם התאורה ברמה הנכונה, מבריגים את הלוחית הקדמית והאחורית לשרוכים.
   • אם התאורה לא ברמה הנכונה, צריך לבדוק שמספרי החלקים של ה-LED ושל ספק הכוח נכונים.

דברים שכדאי לחפש

ריכזנו כאן דוגמאות לשגיאות ייצור נפוצות שעלולות לגרום לבעיות בבדיקות.

• חלונית אחורית עם חורים לטאבלט. כתוצאה מכך, הבדיקה find_circle נכשלת בגלל העיגולים הנוספים שנוצרים מחורי הברגים.



  איור 21. לוח אחורי עם חורים שנקדחו בו.

• חסרים מסמרים. כתוצאה מכך, מפרידי האור עלולים לזוז במהלך המשלוח.



  איור 22. חסרה פינה על וסת תאורה.

• ספק חשמל שלא רשום ב-UL. שימוש בספק כוח שרשום ב-UL עומד במפרטים שצוינו בתווית. זה חשוב כדי להפעיל את התאורה בצורה בטוחה.



  איור 23. דוגמה למקור מתח שרשום ב-UL.

• ברגים שזזים במעמד הטאבלט או הטלפון ולא יכולים לשאת את המשקל של הטאבלט או הטלפון. בדרך כלל הסיבה לכך היא חוטים פגומים, והיא מציינת שצריך להבריג מחדש את החור.



  איור 24. חור עם חוטים פגומים.
