เชื่อมต่อและกำหนดค่าอุปกรณ์ทดสอบ ฮาร์ดแวร์ที่จำเป็นต่อการทดสอบอุปกรณ์ที่อยู่ระหว่างการทดสอบ (DUT) มีดังนี้
- ตัววัดความเร่งแบบ 3 แกน (35C-10)
- สายตัวตรวจวัดความเร่งแบบ 3 แกน
- แพลตฟอร์มการแยกการสั่น
- 3M CF-40EG พร้อมโฟมความหนา 25.4 มม.
- การ์ดรับสัญญาณ (การ์ดเสียง)
- เครื่องปรับสัญญาณ CCLD
- Beeswax: YJ-0216
รูปภาพต่อไปนี้แสดงการตั้งค่าระบบทดสอบ
รูปที่ 1 แผนภาพระบบทดสอบ (มุมมองด้านข้าง)

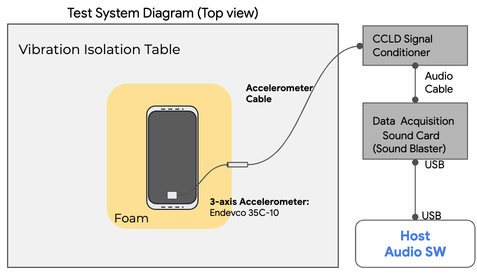

รูปที่ 2 แผนภาพระบบทดสอบ (มุมมองด้านบน)
รูปที่ 3 รูปภาพระบบทดสอบ

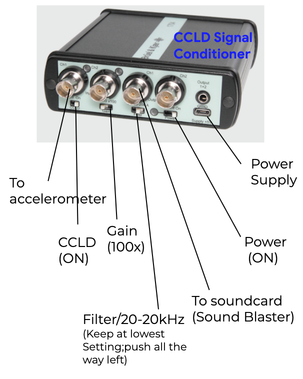

รูปที่ 4 ตัวปรับสภาพสัญญาณ CCLD
