Các kiểm thử sau đây xác minh rằng hệ thống Giao diện kỹ thuật số của nhạc cụ (MIDI) và API C hoặc C++ liên kết (đối với kiểm thử MIDI gốc) và API ngôn ngữ Java (đối với kiểm thử MIDI JAVA) hoạt động như dự kiến. Quy trình kiểm thử này có các yêu cầu sau:
- Thiết bị ngoại vi bắt buộc: Thiết bị ngoại vi MIDI có cáp vòng lặp liên kết.
Ví dụ về thiết bị ngoại vi MIDI có cáp vòng lặp được liên kết được hiển thị trong các hình sau:
Hình 1. Mặt trước của giao diện âm thanh USB có cổng I/O MIDI
Hình 2. Mặt sau của giao diện âm thanh USB có cổng MIDI I/O
Hình 3. Cáp DIN MIDI 5 chân tiêu chuẩn

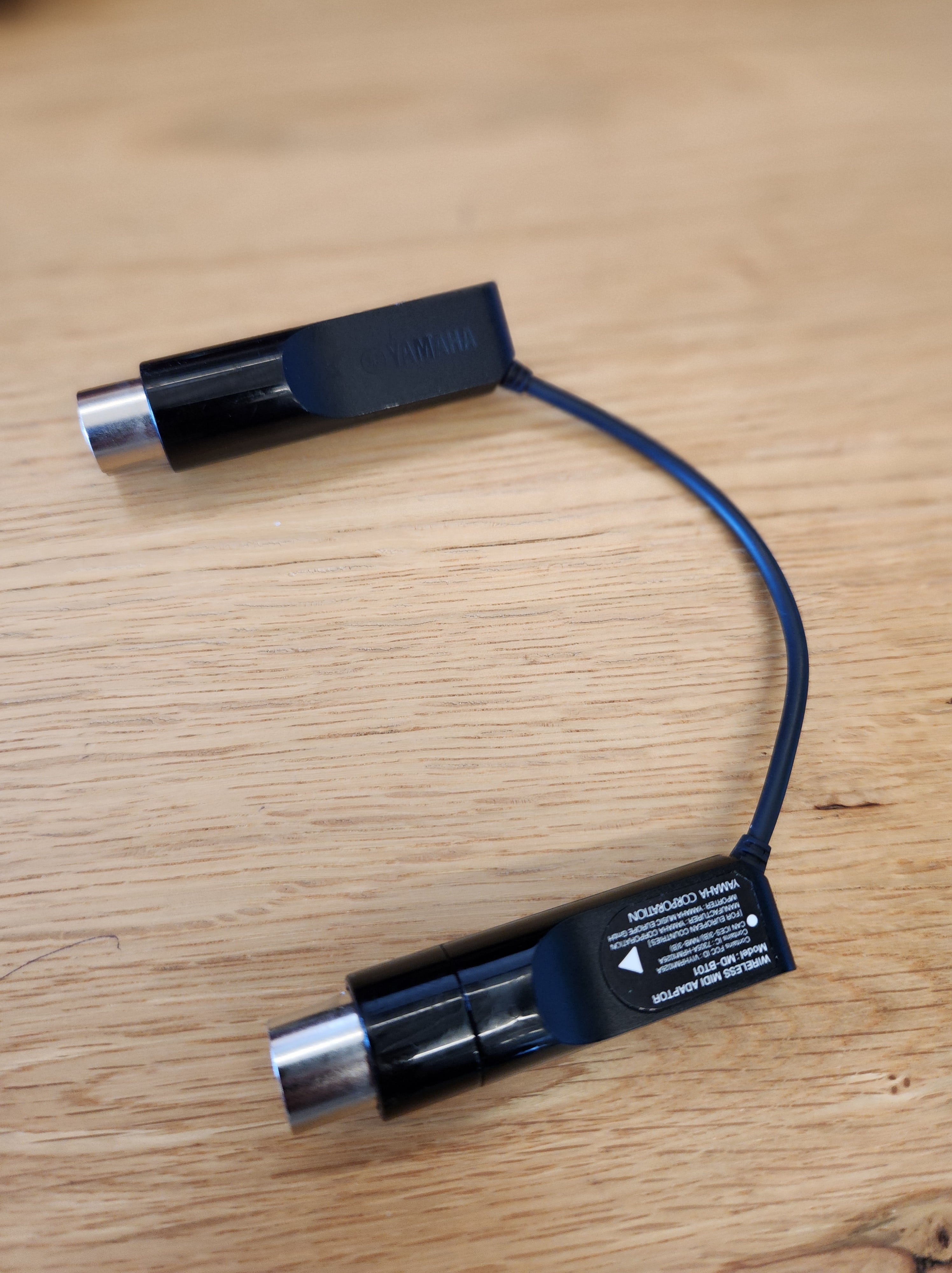

Hình 4. Giao diện MIDI Bluetooth, chẳng hạn như Yamaha MD-BT01 hoặc Roland WM-1
Kiểm thử vòng lặp
Tất cả các quy trình kiểm thử vòng lặp đều gửi một tập hợp thông báo MIDI qua thiết bị ngoại vi kiểm thử, lặp lại dữ liệu đó rồi theo dõi đầu vào của thiết bị đó để kiểm tra xem dữ liệu nhận được có khớp với dữ liệu đã gửi hay không.
Tất cả các kiểm thử sau đều phải vượt qua trước khi bạn đánh dấu các kiểm thử này là đã đạt trong ứng dụng.
Kiểm thử tính năng USB MIDI loopback
- Trên thiết bị ngoại vi giao diện USB Audio/MIDI, hãy kết nối đầu vào MIDI với đầu ra MIDI bằng cáp DIN MIDI 5 chân tiêu chuẩn.
- Kết nối thiết bị ngoại vi có giao diện USB Audio/MIDI với thiết bị đang được kiểm tra DUT. Khi DUT nhận dạng được thiết bị ngoại vi được kết nối, màn hình kiểm thử sẽ hiển thị tên thiết bị (đầu vào và đầu ra) và nút Test USB MIDI Interface (Kiểm thử giao diện USB MIDI).
- Nhấn vào Test USB MIDI Interface (Kiểm thử giao diện USB MIDI).
- Đợi kiểm thử hoàn tất, sau đó xem kết quả được báo cáo trên màn hình kiểm thử.
Kiểm thử vòng lặp MIDI ảo
Bạn không cần phần cứng bên ngoài để kiểm thử này.
- Nhấn vào Test Virtual MIDI Interface (Kiểm thử giao diện MIDI ảo).
- Chờ quá trình kiểm thử hoàn tất, sau đó xem kết quả được báo cáo trên màn hình kiểm thử.
Kiểm thử vòng lặp MIDI qua Bluetooth
- Tải và cài đặt ứng dụng MIDI BLE Connect từ Cửa hàng Play.
- Trên thiết bị ngoại vi giao diện USB Audio/MIDI, hãy kết nối giao diện Bluetooth MIDI với các đầu nối đầu vào và đầu ra MIDI ở mặt sau của giao diện USB Audio/MIDI. Các đầu nối trên giao diện Bluetooth MIDI có hướng cụ thể:
- Đầu cắm INPUT trên giao diện Bluetooth MIDI phải kết nối với giắc cắm INPUT trên giao diện USB Audio/MIDI.
- Đầu cắm OUTPUT trên giao diện Bluetooth MIDI phải kết nối với giắc OUTPUT trên giao diện USB Audio/MIDI.
- Kết nối thiết bị ngoại vi giao diện USB Audio/MIDI với DUT.
- Chạy ứng dụng MIDI BLE Connect. Quét tìm thiết bị MIDI Bluetooth được kết nối với thiết bị ngoại vi USB. Chọn thiết bị MIDI Bluetooth này.
- Khi DUT nhận dạng được thiết bị ngoại vi đã kết nối, màn hình kiểm thử sẽ hiển thị tên thiết bị (đầu vào và đầu ra) và nút Bluetooth USB MIDI Interface (Giao diện MIDI USB Bluetooth).
- Nhấn vào Giao diện MIDI USB qua Bluetooth.
- Chờ quá trình kiểm thử hoàn tất, sau đó xem kết quả được báo cáo trong màn hình kiểm thử.
