نظام تجهيز معياري

يدعم نظام الجهاز النمطي أتمتة اختبار تكنولوجيا المعلومات ويتألف من صندوق بلاستيكي عبارة عن وحدة تحكم رقمية حاسوبية (CNC) مقطوعة من رسومات التصميم بمساعدة الكمبيوتر (CAD)، وجهاز لوحي بمخطط، وجهاز يخضع للاختبار (DUT). يتكون نظام الجهاز القائم على الوحدات من منصة قاعدة وأداة تمديد اختياريّة. تبلغ المسافة التي يمكن توصيلها بين 22 سم في القاعدة الأساسية النموذجية، ويمكن اختبار كاميرات الأجهزة المحمولة بقياس درجة حرارة تتراوح بين 60 و120 درجة. يمكن للجهاز الأساسي إجراء الاختبار بتدوير 90 درجة مع DUT في الأعلى (كما هو موضح في الشكل 2).

يتوافق جهاز الإضافة المقرّبة مع اختبار الكاميرات ذات الحد الأدنى من مسافة التركيز الطويلة (الكاميرات المقرّبة). يتم تثبيت جهاز تمديد الهاتف الذكي في المنصة الأساسية، ويمكن أن يزيد مسافة الرسم البياني إلى ما يصل إلى 100 سم.

الشكل 1. منصة قاعدة معيارية

الشكل 2. تم تدوير جهاز القاعدة المعياري بمقدار 90 درجة.

سجلّ النُّسخ السابقة

يصف الجدول التالي محفوظات النسخة السابقة من نظام الجهاز النمطي ويتضمن روابط تنزيل لكل إصدار من ملفات الإنتاج.

التاريخ	مراجعة	تنزيل ملف الإنتاج	سجلّ التغيير
يونيو 2024	1.2	جهاز قاعدة معيارية rev1.2	الإصدار الأول

شراء نظام تجهيز معياري

ننصحك بشراء نظام الحوض المكوَّن من عدّة وحدات، وحامل تمديد الهاتف الاختياري، والملحقات من أحد المورّدين المؤهَّلين التاليين.

• Byte-Ab Inc.
  الولايات المتحدة: 1502 Crocker Ave, Hayward, CA 94544-7037
  الصين: 22F #06-08, Hongwell International Palace Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  www.




• تصميم MYWAY
  4F.، No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, تايوان
  twmyway.com
  [e-mail]
  [phone]

ملاحظة: للحصول على مزيد من الدعم للأجهزة القابلة للطي والأجهزة الكبيرة الشكل، يمكنك شراء مجموعة الأدوات القابلة للطي.

رسومات ميكانيكية

في ما يلي رسم ميكانيكي للأداة الأساسية المكوَّنة من أجزاء.

الشكل 3. رسم ميكانيكي للأداة القاعدية المعيارية

إعداد الجهاز الأساسي

اتّبِع الخطوات التالية لإعداد جهاز قاعدة مفصَّل.

1. شراء نظام تجهيز معياري من مورد مؤهل.

2. تأكد من أن لديك جميع المكونات في الجدول التالي (العناصر المعروضة في الشكل 4).

   المكوّن	الكمية
   منصة قاعدة معيارية	1
   حامل تثبيت الهاتف	2
   دعامة لتثبيت الجهاز اللوحي	1
   مصدر طاقة بجهد 12 فولت (UL مُدرج، 1 أمبير كحد أدنى)	1
   فتحة العدسة	1



   الشكل 4. تمثّل هذه السمة مكوّنات المنصة الأساسية.

3. بناءً على إعداداتك، تأكد من توفر الملحقات اللازمة في الجدول التالي (كما هو موضح في الشكل 5). يمكن شراء هذه الملحقات من بائع مؤهل.

   اسم	الكمية
   وحدة تحكّم بالإضاءة (يمكنها التحكّم في ما يصل إلى 3 منصّات)	1
   إمداد طاقة بجهد 5 فولت لوحدة التحكم في الإضاءة	1
   كابل يحتوي على برميل تيار مستمر لتوصيل الإضاءة بالأداة الأساسية المكونة من وحدات	1
   محوّل كابلات برميل تيار مستمر (5.5 ملم × 2.1 ملم إلى 3.5 ملم × 1.35 ملم)	1
   كابل USB A إلى كابل USB	1
   مجموعة الأجهزة القابلة للطي (إذا كان جهاز DUT عبارة عن جهاز قابل للطي)	1



   الشكل 5. تشمل هذه السمة عناصر اختيارية في المنصة الأساسية المعيارية.

4. تأكَّد من عدم تسرّب الضوء من خلال تنفيذ أيّ مما يلي:

   1. اختر فتحة العدسة لتتناسب مع وحدة الكاميرا في لوحة البيانات (DUT) وتأكد من عدم وجود تسرُّب ضوئي (كما هو موضّح في الشكل 6). يمكن قص الثقوب من الألواح الإسفنجية التي يقدمها أو يتم تكوينها من قبل بائع مؤهل. للحصول على الاتجاه الصحيح للشكل، يتم تدوير DUT مع الكاميرا الخلفية في اتجاه عقارب الساعة باتجاه عكس اتجاه عقارب الساعة، بينما يتم تدوير DUTs مع توجيه الكاميرا الأمامية للجهاز بزاوية 90 درجة في اتجاه عقارب الساعة. تأكَّد من ضبط فتحات العدسة وفقًا لذلك



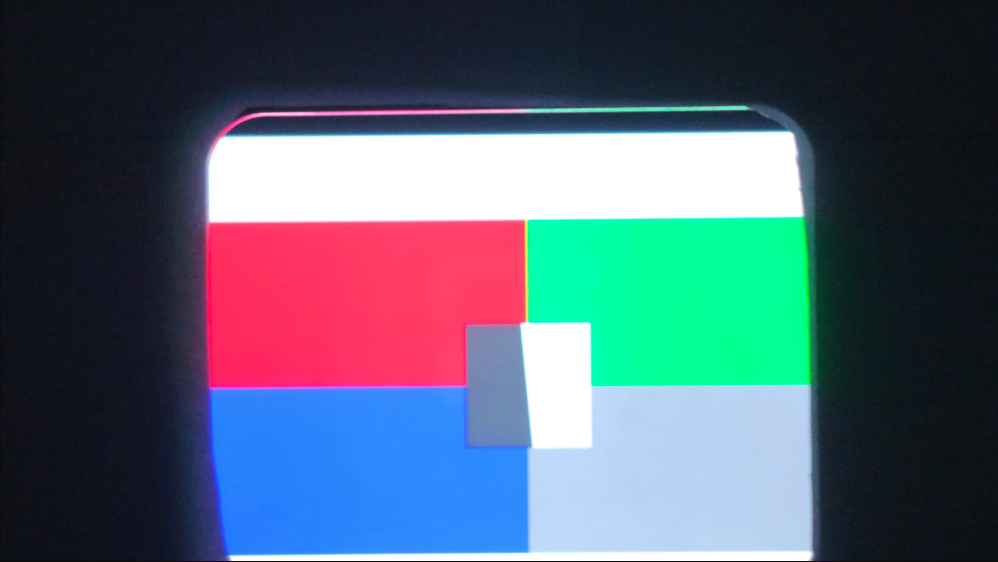

      الشكل 6. اختيار فتحات العدسة لمنع تسرُّب الضوء

   2. استخدم درّاجة داكنة لتغطية التجهيز لمنع تسرُّب الضوء، بدون الحاجة إلى فتحات. (كما هو موضح في الشكل 7).



      الشكل 7. منع تسرُّب الضوء باستخدام لفافة

5. تركيب حامل عادي للهاتف أو حامل هاتف قابل للطي على لوحة تثبيت الهاتف الأمامية على ارتفاع مناسب باستخدام مسمار نايلون ومسمار كما هو موضح في الشكل 8.



   الشكل 8. تركيب فتحة العدسة وتثبيت الهاتف

6. عليك تركيب حامل الجهاز اللوحي على لوحة تثبيت الجهاز اللوحي على ارتفاع مناسب باستخدام مسمار ومسمار من النايلون.

7. تثبيت الجهاز اللوحي للعرض وتوصيل الجهاز اللوحي بالمضيف كما هو موضح في الشكل 9. ثبِّت الجهاز اللوحي بمكبس.



   الشكل 9. تركيب جهاز لوحي.

8. لتسهيل التشغيل على الشاشة، يمكنك إعداد DUT قبل تثبيت DUT.

9. تحميل DUT والاتصال بالمضيف.

10. عليك محاذاة DUT بحيث تتم محاذاة مركز وحدة الكاميرا مع مركز الجهاز اللوحي (أو قريبًا جدًا منه). لضبط الارتفاع، عليك فك براغي تثبيت الهاتف وتحريك قاعدة التثبيت للأعلى أو للأسفل. عند المحاذاة، قم بتأمين DUT باستخدام مكبس التثبيت.



    الشكل 10. تثبيت DUT.

11. بالنسبة إلى الإضاءة، يجب توصيل كابل الإضاءة من جهاز القاعدة بأحد الأجهزة التالية:

    1. مصدر طاقة بجهد 12 فولت



       الشكل 11. تم توصيل الضوء بمصدر طاقة بجهد 12 فولت.

    2. وحدة التحكّم بالإضاءة (قد تحتاج إلى محوّل)



       الشكل 12. تم توصيل الضوء بوحدة التحكّم في الإضاءة.

عند الانتهاء من إعداد الجهاز الأساسي المكون من وحدات، يمكنك إعداد المضيف وبيئة الاختبار (إعداد CTS). بالنسبة إلى الملف config.yml، استخدِم الإعدادات التالية:

• chart\_distance = 22
• lighting\_ch = [قناة وحدة التحكّم المتصلة]، أو اتركها كما هي إذا لم تكن تستخدم وحدة تحكّم في الإضاءة.

إعداد جهاز تمديد الهاتف المقرّب

اتَّبِع هذه الخطوات لإعداد الجهاز الاختياري للإضافات المقرّبة.

1. شراء الجهاز الأساسي المكون من وحدات وأداة إضافة التلفزيون من مورد مؤهل. يمكن بناء الجهاز باستخدام ملفات الإنتاج ولكن لا يوصى بذلك لأن كلاً من القص والتجميع يجب أن يكون دقيقًا لضمان أن جهاز التمديد ليس به مشكلات في التوافق.

2. تأكد من وجود جهاز أساسي مكون من وحدات صالحة وأداة تمديد عن بُعد (كما هو موضح في الشكل 13).



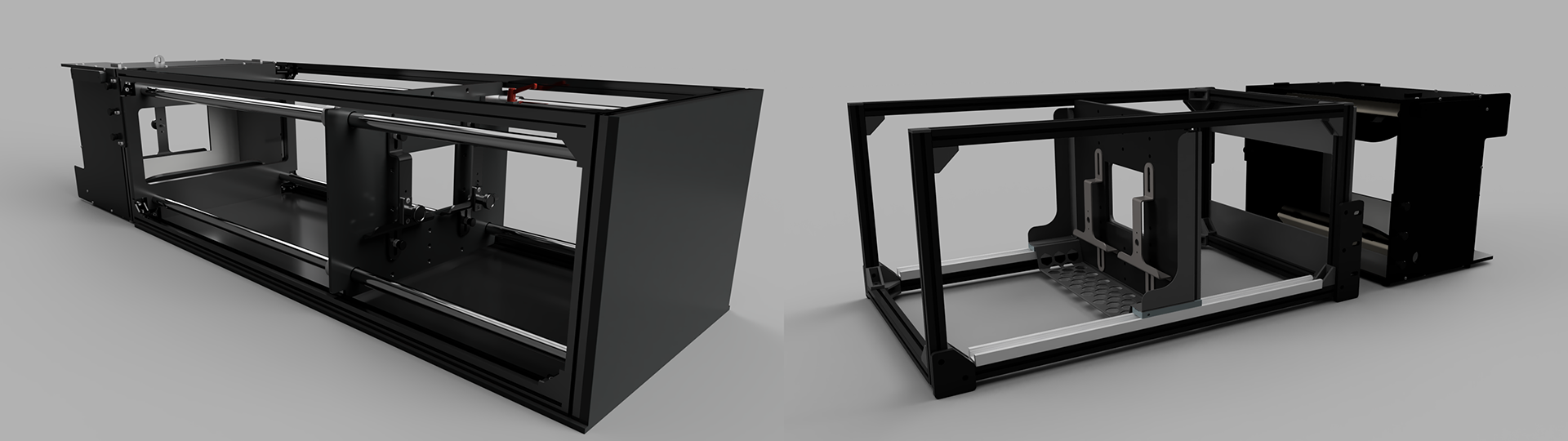

   الشكل 13. جهاز قاعدة معياري مزوّد بملحق عن بُعد

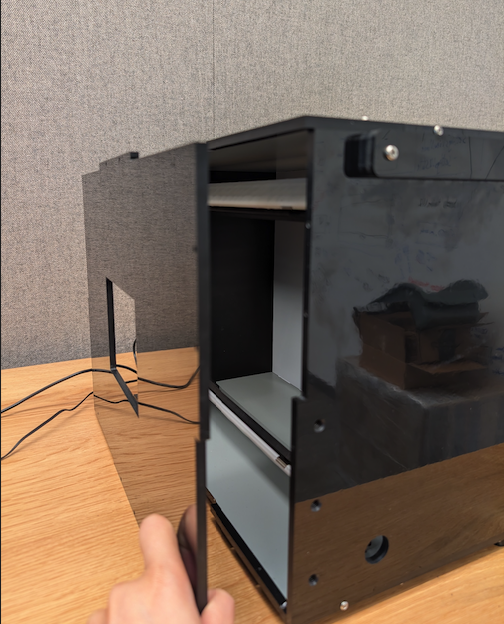

3. أزِل لوحة تثبيت الهاتف عن طريق إزالة 6 مسامير من النايلون يدويًا (3 مسامير على كل جانب).



   الشكل 14. إزالة 6 براغي من النايلون في المنطقة المميّزة يدويًا.

4. ضع جهاز القاعدة وأداة التمديد البعيد على السطح حيث يتم إجراء الاختبارات. لتجنب الضغط على نقاط التثبيت، لا ننصح بتحريك الجهاز الذي تم تجميعه.

5. ضع حامل التمديد في مكانه بحيث تتماشى الفتحات الستة في علامة تبويب أداة التمديد مع الثقوب الستة في أداة القاعدة.



   الشكل 15. محاذاة الخانات مع الثقوب

6. عليك تثبيت أداة التمديد بالأداة الأساسية عن طريق تركيب البراغي الستة. أثناء تركيب البراغي، ادفع الجهازَين برفق للتأكّد من خلوّه من أي فجوات لتسرُّب الضوء (اطلب المساعدة من أحد زملائك عند الضرورة). إحكام ربط البراغي باليد.



   الشكل 16. قاعدة تثبيت ومنصات التمديد

7. اضبط فتحة العدسة (أو ستائر) الكاميرا وركِّب حوامل الهاتف وأدوات البث المباشر (DUT) كما هو موضَّح في إعداد الجهاز الأساسي.



   الشكل 17. تثبيت حوامل الهواتف وDUT

ملاحظة: يتم إعداد الإضاءة على الجهاز الأساسي فقط. ولا تكون هناك إضاءة في جهاز الإضافة عن بُعد، ما لم يحدّده بائع مؤهّل.

عند الانتهاء من إعداد جهاز الإضافة، يمكنك إعداد المضيف وبيئة الاختبار (إعداد CTS). بالنسبة إلى الملف config.yml، استخدِم الإعدادات التالية:

• chart_distance = [إجمالي المسافة من DUT إلى الجهاز اللوحي]
• lighting_ch = [قناة تحكّم متصلة]، أو تركها كما هي إذا لم تكن تستخدم وحدة تحكّم في الإضاءة.

إلغاء تثبيت جهاز الإضافات

لإلغاء تثبيت جهاز الإضافة، اتّبِع خطوات التثبيت بشكل عكسي. عند تركيب لوحة تثبيت الجهاز اللوحي، ادفع اللوحة على قاعدة الجهاز لضمان عدم وجود فجوات لتسرُّب الضوء (كما هو موضّح في الشكل 17). يجب إحكام ربط البراغي باليد.

الشكل 18. دفع لوحة تثبيت الجهاز اللوحي في مواجهة الجهاز الأساسي

الأسئلة الشائعة

لماذا تبدو الأضواء خافتة أو لماذا يظهر خطأ للتحقق من صحة الإضاءة عند تشغيل تكنولوجيا المعلومات؟

تظهر رسالة الخطأ هذه عندما تصبح الإضاءة في الجهاز خافتة، وهو ما قد يحدث بسبب إمداد الطاقة وتدهور مؤشر LED بسبب العمر أو الاستخدام أو عطل في مصدر الطاقة. لحل هذه المشكلة، يمكنك اتباع الخطوات التالية:

1. تأكَّد من أنّ الإضاءة تعمل بشكل صحيح:

   • استبدِل مصدر الطاقة (UL مذكورة بجهد 12 فولت، 2 أمبير على الأقل).
   • استبدِل مؤشر LED (راجِع BOM أو تواصَل مع المورِّد للحصول على مزيد من المعلومات).

2. للتأكّد من أنّ قيمة ضوء مصباح LED في المستوى المناسب (من 100 إلى 130)، يُرجى اختبار اللوكس باستخدام مقياس رقمي. (يُستخدم مقياس اللوكس YF-1065 من قناة Contempo views في هذا المثال). ضع مقياس الضوء على جانب الجهاز اللوحي وحوّله إلى 2000 لوكس لقياس الضوء (كما هو موضح في الشكل 20).



   الشكل 19. YF-1065 by Contempo views.



   الشكل 20. مقياس لوكس لقياس الضوء من الجانب مع قاعدة تثبيت الجهاز اللوحي

3. بناءً على قيمة اللوكس، اتبع الخطوة المناسبة:

   • إذا كان الضوء في المستوى الصحيح، اربط الصفيحتين الأمامية والخلفية من الأسفل.
   • إذا كان مستوى الضوء غير صحيح، تأكَّد من صحة رقم قطعة غيار مصباح LED ومصدر الطاقة.

أمور يجب الانتباه إليها

في ما يلي أمثلة على أخطاء التصنيع الشائعة التي يمكن أن تؤدي إلى حدوث مشاكل غير مستقرة.

• لوحة خلفية تعرض ثقوبًا على الجهاز اللوحي يؤدي ذلك إلى تعذُّر اختبار find_circle بسبب الدوائر الإضافية التي يتم إنشاؤها بواسطة ثقوب البراغي.



  الشكل 21. لوحة خلفية عليها ثقوب وداخلها ثقوب

• المسامير مفقودة. يتسبب هذا في انزلاق حواجز الضوء أثناء الشحن.



  الشكل 22. لم يتم توفير نقطة على حاجز الضوء.

• مصدر طاقة غير مدرج في قائمة UL يلبي استخدام مصدر إمداد الطاقة UL المواصفات المصنفة. وهذا مهم لتشغيل الإضاءة بأمان.



  الشكل 23. مثال على مصدر طاقة مدرج في قائمة UL

• انزلاق البراغي على الجهاز اللوحي أو قاعدة تثبيت الهاتف التي لا تدعم وزن الجهاز اللوحي أو الهاتف. عادة ما يحدث ذلك بسبب الخيوط التالفة وتشير إلى أن الثقب بحاجة إلى إعادة خيوط.



  الشكل 24. فتحة بها خيوط تالفة.
