Test MIDI di CTS Verifier

I seguenti test verificano che il sistema MIDI (Musical Instrument Digital Interface) e l'API C o C++ associata (per il test MIDI nativo) e l'API del linguaggio Java (per il test MIDI JAVA) funzionino come previsto. Questo test ha i seguenti requisiti:

• Periferiche richieste: una periferica MIDI con cavi di loopback associati.

Nelle figure seguenti sono riportati esempi di periferiche MIDI con cavi di loopback associati:

Figura 1. Parte anteriore di un'interfaccia audio USB con porte MIDI I/O

Figura 2. Il retro di un'interfaccia audio USB con porte MIDI I/O

Figura 3. Un cavo MIDI DIN a 5 pin standard

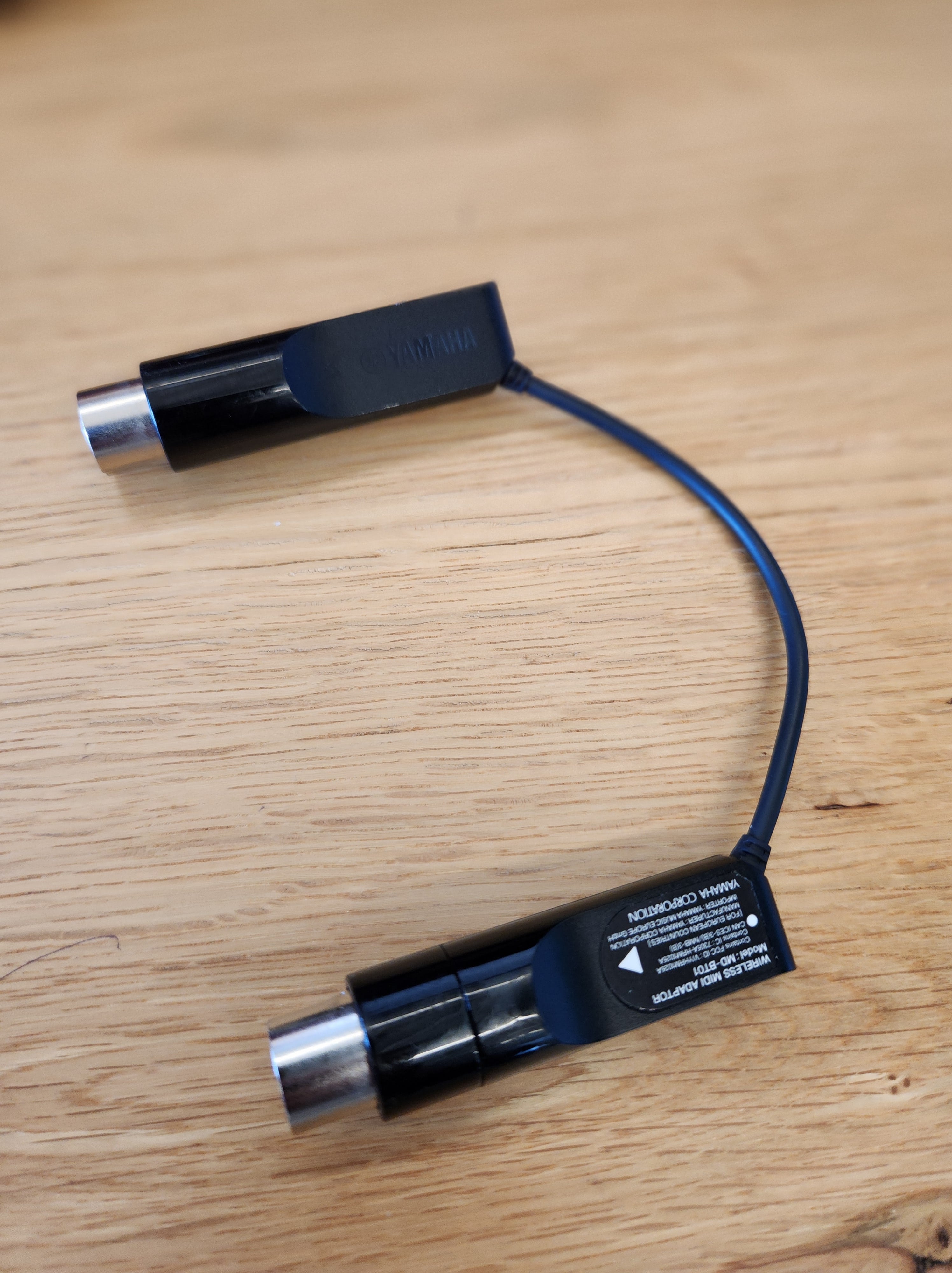

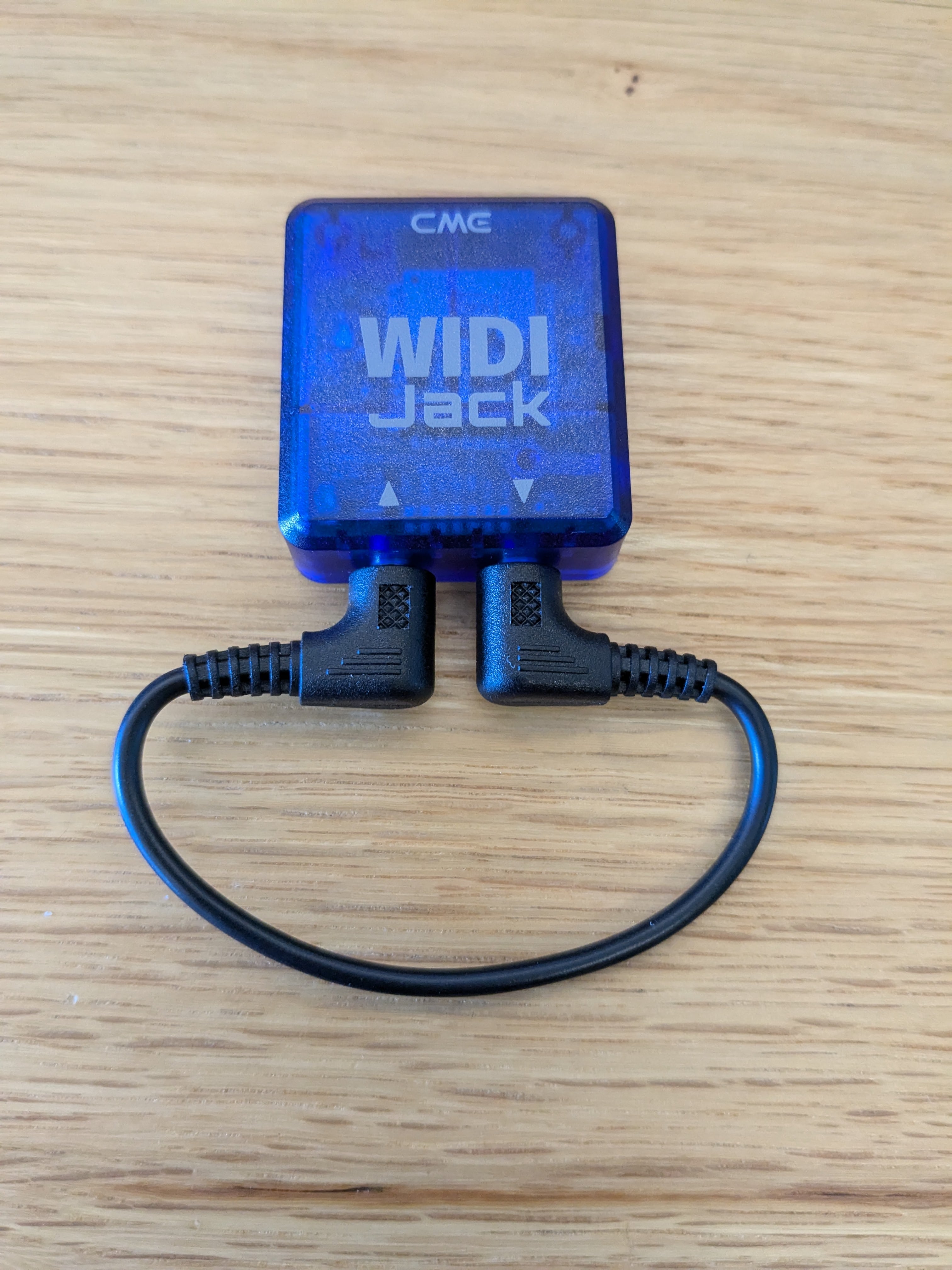

Figura 4. Un'interfaccia MIDI Bluetooth, ad esempio Yamaha MD-BT01 o Roland WM-1

Test di loopback

Tutti i test di loopback inviano un insieme di messaggi MIDI tramite la periferica di test, ritrasmettono i dati e poi monitorano l'input del dispositivo per verificare che i dati ricevuti corrispondano a quelli inviati.

Tutti i seguenti test devono essere superati prima di essere contrassegnati come superati nell'app.

Testare il loopback MIDI USB

1. Sulla periferica dell'interfaccia audio/MIDI USB, collega l'ingresso MIDI all'uscita MIDI con un cavo MIDI DIN a 5 pin standard.
2. Collega la periferica di interfaccia audio/MIDI USB al dispositivo di test DUT. Quando il DUT riconosce la periferica collegata, la schermata di test mostra i nomi dei dispositivi (input e output) e rende disponibile il pulsante Testa interfaccia MIDI USB.
3. Tocca Testa interfaccia MIDI USB.
4. Attendi il completamento del test, quindi visualizza i risultati registrati sullo schermo del test.

Testa il loopback MIDI virtuale

Per questo test non è necessario alcun hardware esterno.

1. Tocca Testa interfaccia MIDI virtuale.
2. Attendi il completamento del test, quindi visualizza i risultati registrati sullo schermo del test.

Testare il loopback MIDI Bluetooth

1. Scarica e installa l'app MIDI BLE Connect dal Play Store.
2. Sulla periferica dell'interfaccia audio/MIDI USB, collega l'interfaccia MIDI Bluetooth ai connettori di ingresso e uscita MIDI sul retro dell'interfaccia audio/MIDI USB. I connettori dell'interfaccia Bluetooth MIDI hanno direzionalità specifica:
   • Il connettore INPUT sull'interfaccia MIDI Bluetooth deve essere collegato al jack INPUT sull'interfaccia audio/MIDI USB.
   • Il connettore OUTPUT sull'interfaccia MIDI Bluetooth deve essere collegato al jack OUTPUT sull'interfaccia audio/MIDI USB.
3. Collega la periferica dell'interfaccia audio/MIDI USB al DUT.
4. Esegui l'app MIDI BLE Connect. Cerca il dispositivo Bluetooth MIDI collegato alla periferica USB. Seleziona questo dispositivo MIDI Bluetooth.
5. Quando il DUT riconosce la periferica collegata, la schermata di test mostra i nomi dei dispositivi (input e output) e rende disponibile il pulsante Interfaccia MIDI USB Bluetooth.
6. Tocca Interfaccia MIDI USB Bluetooth.
7. Attendi il completamento del test, quindi visualizza i risultati registrati nella schermata del test.
