Pruebas MIDI del verificador de CTS

Las siguientes pruebas verifican que el sistema de interfaz digital de instrumentos musicales (MIDI) y la API asociada de C o C++ (para la prueba de MIDI nativa) y la API del lenguaje Java (para la prueba de MIDI de JAVA) funcionen según lo esperado. Esta prueba tiene los siguientes requisitos:

• Periféricos obligatorios: Es un periférico MIDI con cables de bucle invertido asociados.

En las siguientes imágenes, se muestran ejemplos de periféricos MIDI con cables de bucle invertido asociados:

Figura 1: Parte frontal de una interfaz de audio USB con puertos de E/S MIDI

Figura 2: Parte posterior de una interfaz de audio USB con puertos MIDI E/S

Figura 3: Un cable MIDI DIN estándar de 5 pines

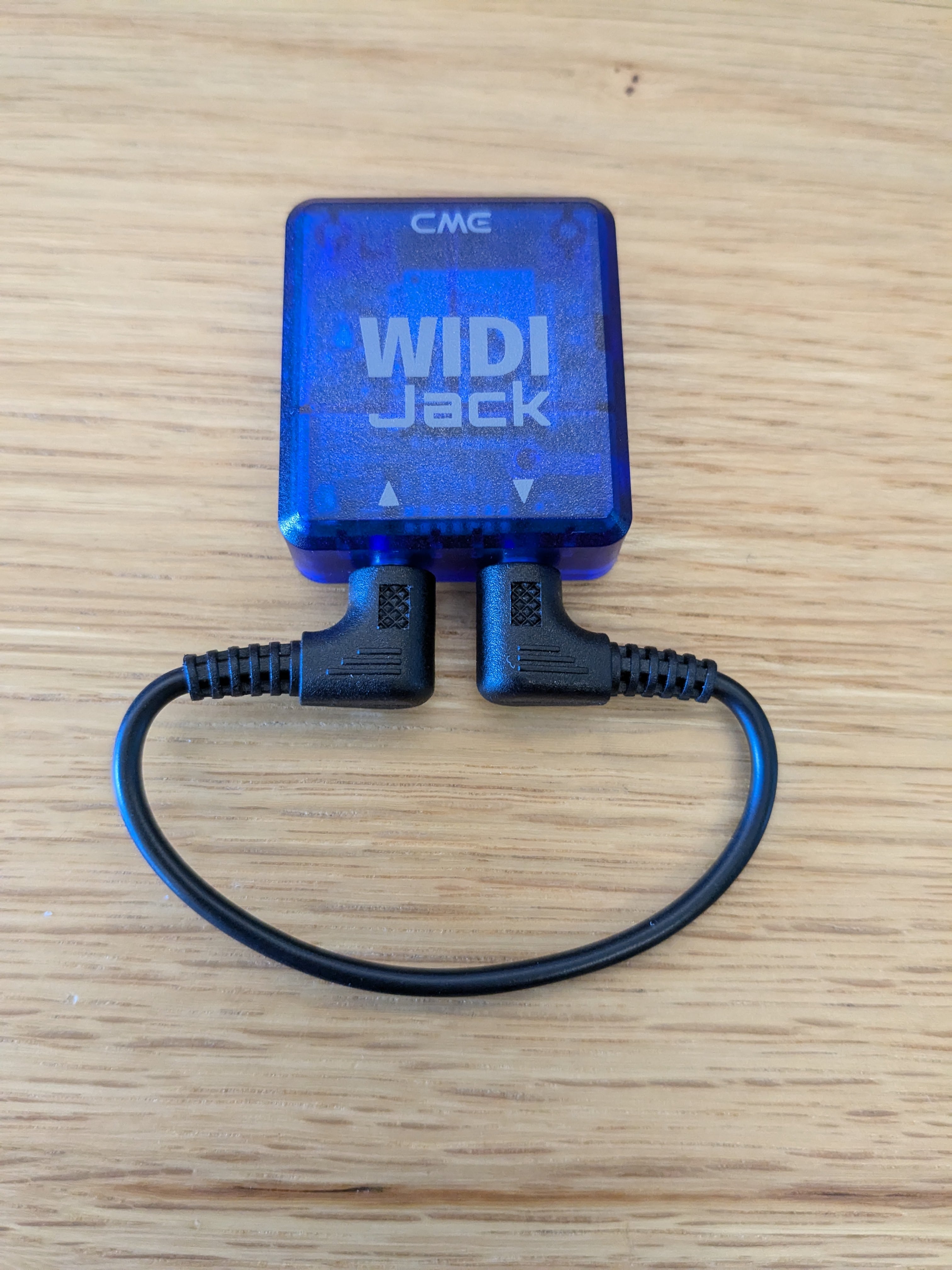

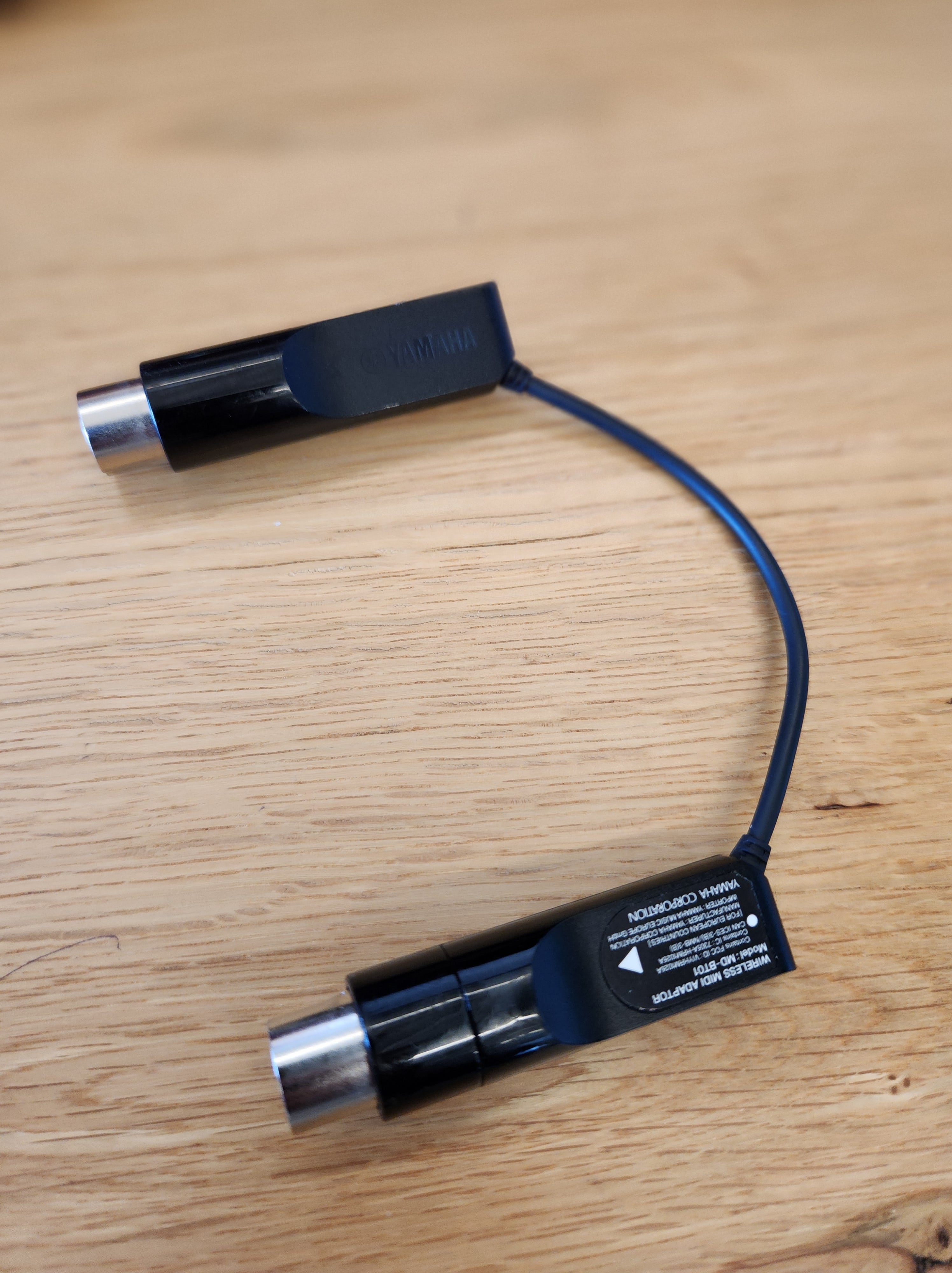

Figura 4: Una interfaz MIDI Bluetooth, como Yamaha MD-BT01 o Roland WM-1

Pruebas de bucle invertido

Todas las pruebas de bucle invertido envían un conjunto de mensajes MIDI a través del periférico de prueba, vuelven a enviar esos datos y, luego, supervisan la entrada de ese dispositivo para verificar que los datos recibidos coincidan con los datos que se enviaron.

Todas las siguientes pruebas deben aprobarse antes de marcarlas como aprobadas en la app.

Prueba el bucle invertido MIDI USB

1. En el periférico de la interfaz de audio/MIDI USB, conecta la entrada MIDI a la salida MIDI con un cable MIDI DIN de 5 pines estándar.
2. Conecta el periférico de la interfaz MIDI/Audio USB al dispositivo que se somete a prueba. Cuando el DUT reconoce el periférico conectado, la pantalla de prueba muestra los nombres de los dispositivos (entrada y salida) y pone a disposición el botón Test USB MIDI Interface.
3. Presiona Probar interfaz MIDI USB.
4. Espera a que se complete la prueba y, luego, visualiza los resultados informados en la pantalla de la prueba.

Prueba el bucle invertido MIDI virtual

No se requiere hardware externo para esta prueba.

1. Presiona Probar interfaz MIDI virtual.
2. Espera a que se complete la prueba y, luego, visualiza los resultados informados en la pantalla de la prueba.

Prueba el bucle invertido MIDI de Bluetooth

1. Descarga e instala la app de MIDI BLE Connect desde Play Store.
2. En el periférico de la interfaz de audio/MIDI USB, conecta la interfaz MIDI Bluetooth a los conectores de entrada y salida MIDI en la parte posterior de la interfaz de audio/MIDI USB. Los conectores de la interfaz Bluetooth MIDI tienen una direccionalidad específica:
   • El enchufe INPUT de la interfaz MIDI Bluetooth debe conectarse al conector INPUT de la interfaz USB Audio/MIDI.
   • El enchufe OUTPUT de la interfaz MIDI Bluetooth debe conectarse al conector OUTPUT de la interfaz USB Audio/MIDI.
3. Conecta el periférico de interfaz de audio/MIDI USB al DUT.
4. Ejecuta la app MIDI BLE Connect. Busca el dispositivo MIDI Bluetooth conectado al periférico USB. Selecciona este dispositivo MIDI Bluetooth.
5. Cuando el DUT reconoce el periférico conectado, la pantalla de prueba muestra los nombres de los dispositivos (entrada y salida) y pone a disposición el botón Bluetooth USB MIDI Interface.
6. Presiona Interfaz MIDI USB Bluetooth.
7. Espera a que se complete la prueba y, luego, visualiza los resultados informados en la pantalla de la prueba.
