اختبارات MIDI لأداة CTS Verifier

تتحقّق الاختبارات التالية من أنّ نظام الواجهة الرقمية للآلات الموسيقية (MIDI) وواجهة برمجة التطبيقات المرتبطة باللغة C أو C++‎ (لاختبار MIDI الأصلي) وواجهة برمجة التطبيقات المرتبطة بلغة Java (لاختبار JAVA MIDI) تعمل على النحو المتوقّع. يحتوي هذا الاختبار على المتطلبات التالية:

• الأجهزة الملحقة المطلوبة: جهاز MIDI ملحق بكابلات loopback

يتم عرض أمثلة على أجهزة MIDI الملحقة مع كابلات الاسترجاع المرتبطة بها في الأشكال التالية:

الشكل 1: الجزء الأمامي من واجهة صوت USB مع منافذ MIDI I/O

الشكل 2: الجزء الخلفي من واجهة صوت USB مع منافذ MIDI I/O

الشكل 3. كابل MIDI عادي مزوّد بمقبس DIN مكوّن من 5 سنون

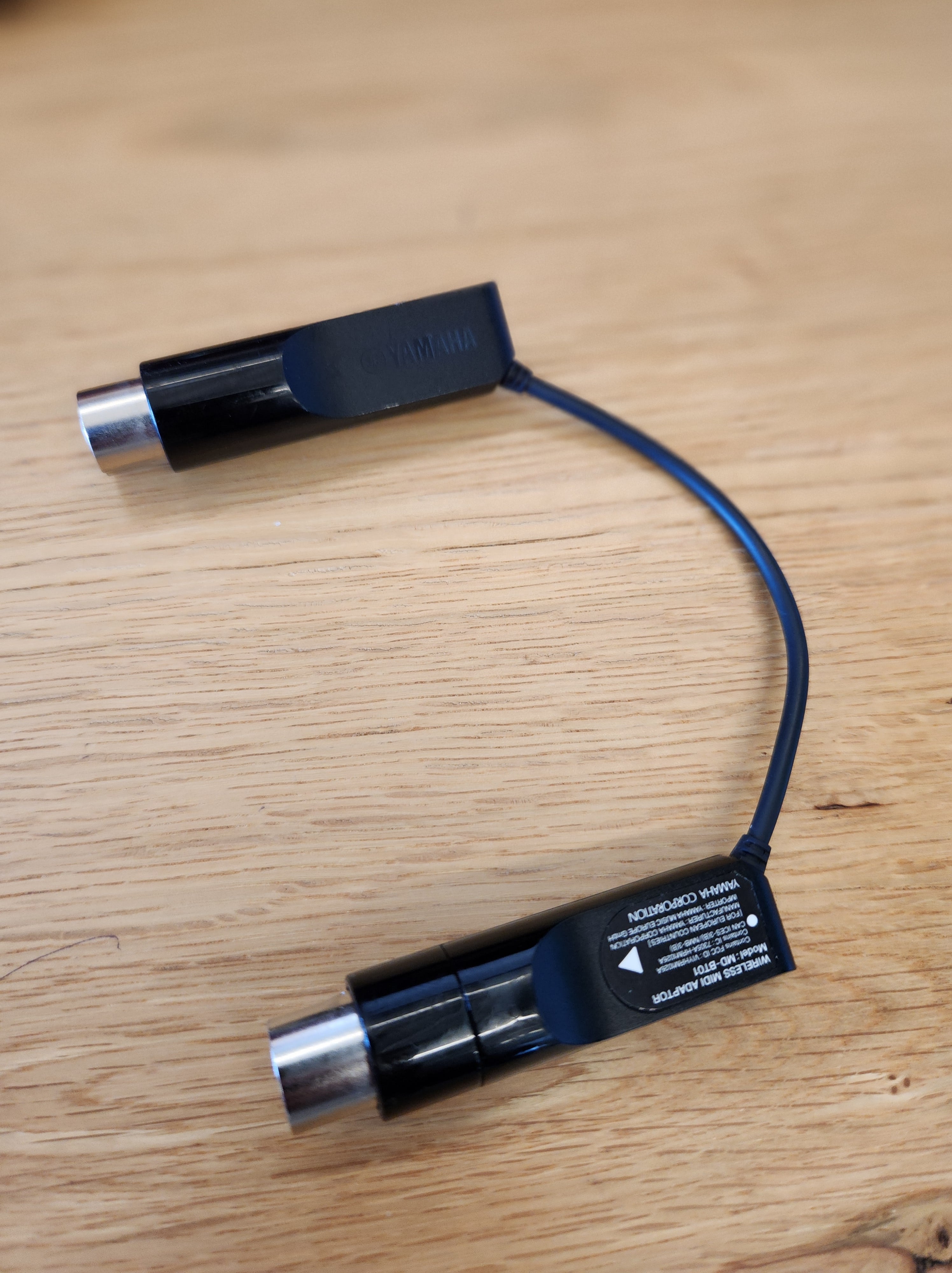

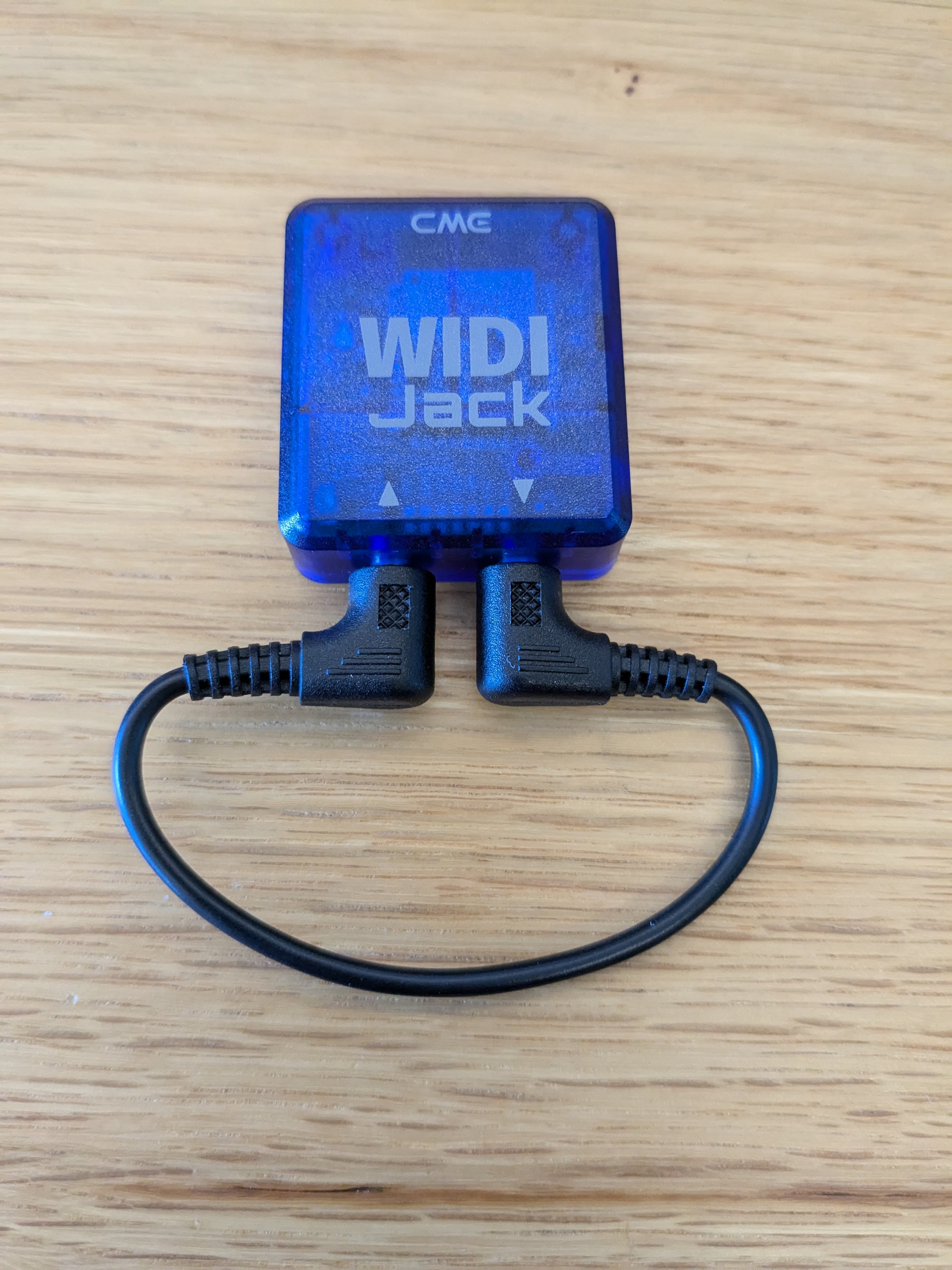

الشكل 4: واجهة MIDI بلوتوث، مثل Yamaha MD-BT01 أو Roland WM-1

اختبارات الاستماع إلى صوتك

تُرسِل جميع اختبارات إعادة التوجيه مجموعة من رسائل MIDI من خلال جهاز الطرف المتصل بالجهاز الذي يتم اختباره، ثم تعيد توجيه هذه البيانات، ثم تتتبّع إدخال هذا الجهاز للتأكّد من أنّ البيانات التي تم استلامها تتطابق مع البيانات التي تم إرسالها.

يجب اجتياز جميع الاختبارات التالية قبل وضع علامة على أنه تم اجتيازها في التطبيق.

اختبار ميزة USB MIDI loopback

1. في الجهاز الملحق لواجهة USB Audio/MIDI، وصِّل مدخل MIDI بمخرج MIDI باستخدام كابل MIDI DIN عادي مكوّن من 5 سنون.
2. وصِّل الجهاز الملحق لواجهة USB Audio/MIDI بالجهاز الذي يتم اختباره. عندما يتعرّف DUT على الجهاز الملحق المتصل، تعرض شاشة الاختبار أسماء الأجهزة (الإدخال والإخراج) وتوفِّر الزر اختبار واجهة MIDI بمنفذ USB.
3. انقر على اختبار واجهة USB MIDI.
4. انتظِر اكتمال الاختبار، ثم اطّلِع على النتائج المسجّلة على شاشة الاختبار.

اختبار ميزة MIDI Loopback الافتراضية

لا يلزم وجود أجهزة خارجية لإجراء هذا الاختبار.

1. انقر على اختبار واجهة MIDI الافتراضية.
2. انتظِر اكتمال الاختبار، ثم اطّلِع على النتائج المسجّلة على شاشة الاختبار.

اختبار استرجاع MIDI للبلوتوث

1. نزِّل تطبيق MIDI BLE Connect من "متجر Play" وثبِّته.
2. في الجهاز الملحق لواجهة USB Audio/MIDI، وصِّل واجهة MIDI Bluetooth بموصّلات إدخال وإخراج MIDI في الجهة الخلفية من واجهة USB Audio/MIDI. تتميز موصلات واجهة MIDI عبر البلوتوث باتجاهين معيّنين:
   • يجب توصيل مقبس الإدخال (INPUT) في واجهة MIDI عبر البلوتوث بمقبس الإدخال (INPUT) في واجهة USB Audio/MIDI.
   • يجب توصيل مقبس OUTPUT في واجهة MIDI عبر البلوتوث بمقبس OUTPUT في واجهة USB Audio/MIDI.
3. وصِّل الجهاز الملحق لواجهة USB Audio/MIDI بوحدة الاختبار.
4. شغِّل تطبيق MIDI BLE Connect وابحث عن جهاز بلوتوث MIDI المتصل بجهاز USB الطرفي. اختَر جهاز MIDI هذا الذي يتضمّن بلوتوث.
5. عندما يرصد جهاز DUT الجهاز الملحق المتصل، تعرض شاشة الاختبار اسمَي الجهازَين (الإدخال والإخراج) وتوفّر زر واجهة USB MIDI عبر البلوتوث.
6. انقر على واجهة MIDI USB عبر البلوتوث.
7. انتظِر اكتمال الاختبار، ثم اطّلِع على النتائج المسجّلة في شاشة الاختبار.
