मॉड्यूलर रिग सिस्टम

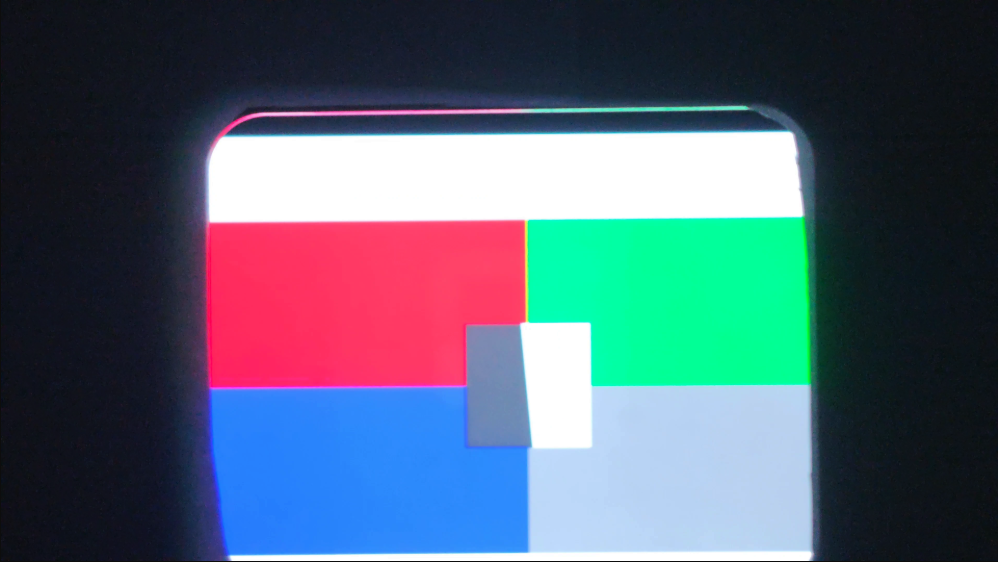

मॉड्यूलर रिग सिस्टम, आईटीएस टेस्ट ऑटोमेशन के साथ काम करता है. इसमें प्लास्टिक का एक बॉक्स होता है. यह कंप्यूटर-एडेड डिज़ाइन (सीएडी) ड्रॉइंग, चार्ट टैबलेट, और जांच में चल रहे डिवाइस (डीयूटी) से बनाया गया कंप्यूटराइज़्ड न्यूमेरिकल कंट्रोल (सीएनसी) होता है. मॉड्यूलर रिग सिस्टम में, बेस रिग और टेली एक्सटेंशन रिग शामिल होते हैं. मॉड्यूलर बेस रिग की चार्ट दूरी 22 सें॰मी॰ होती है. इससे मोबाइल डिवाइस के कैमरों का टेस्ट 60 डिग्री से लेकर 120 डिग्री तक के एफ़ओवी के साथ किया जा सकता है. बेस रिग को 90 डिग्री पर घुमाया जा सकता है और DUT को सबसे ऊपर रखा जा सकता है (इमेज 2 में दिखाया गया है).

टेली एक्सटेंशन रिग, टेस्टिंग वाले ऐसे कैमरों के साथ काम करता है जिनका फ़ोकस कम से कम दूरी पर होता है (टेलीफ़ोटो कैमरा). टेली एक्सटेंशन रिग को बेस रिग पर बोल दिया जाता है और इससे चार्ट की दूरी 100 सें॰मी॰ तक बढ़ाई जा सकती है.

पहला डायग्राम. मॉड्यूलर बेस रिग.

दूसरा डायग्राम. मॉड्यूलर बेस रिग 90 डिग्री घुमाई गई.

पुनरीक्षण इतिहास

नीचे दी गई टेबल में, मॉड्यूलर रिग सिस्टम के बदलावों के इतिहास के बारे में बताया गया है. साथ ही, इसमें प्रोडक्शन फ़ाइलों के हर वर्शन के डाउनलोड लिंक भी दिए गए हैं.

तारीख	बदलाव	प्रोडक्शन फ़ाइल डाउनलोड करना	बदलाव लॉग
जून 2024	1.2	मॉडुलर बेस रिग Rev1.2	प्रारंभिक रिलीज़

मॉड्यूलर रिग सिस्टम खरीदें

हमारा सुझाव है कि हम मॉड्यूलर रिग सिस्टम, वैकल्पिक टेली एक्सटेंशन रिग, और ऐक्सेसरी को नीचे दिए गए मंज़ूरी पा चुके वेंडर में से किसी एक से खरीदें.

• बाइट ब्रिज इनकॉर्पो.
  अमेरिका: 1502 Crocker Ave, Hayward, CA 94544-7037
  चीन: 22F #06-08, हॉन्गवेल इंटरनैशनल प्लाज़ा टावर A, 1600 वेस्ट ज़ॉन्गशान रोड, Xuhui, शंघाई, 200235
  www-android1-byte.9-पार्टनर




• MYWAY ऐप्लिकेशन का डिज़ाइन
  4F., नंबर 163, फ़ू-यिंग रोड, शिनज़ुआंग डिस्ट्रिक्ट, न्यू ताइपे सिटी 242, ताइवान
  twmyway.com
  [e-mail]
  [phone]

ध्यान दें: फ़ोल्ड किए जा सकने वाले और बड़े साइज़ के डिवाइसों के लिए अतिरिक्त सहायता पाने के लिए, फ़ोल्ड किए जा सकने वाले डिवाइस खरीदे जा सकते हैं.

मकैनिकल ड्रॉइंग

मॉड्यूलर बेस रिग की एक मकैनिकल ड्रॉइंग नीचे दी गई है.

तीसरी इमेज. मॉड्यूलर बेस रिग की मकैनिकल ड्रॉइंग

बेस रिग का सेटअप

मॉड्यूलर बेस रिग सेट अप करने के लिए, यह तरीका अपनाएं.

1. किसी पेशेवर वेंडर से मॉड्यूलर रिग सिस्टम खरीदें.

2. पक्का करें कि नीचे दी गई टेबल में सभी कॉम्पोनेंट मौजूद हैं (आइटम 4 में दिखाए गए हैं).

   कॉम्पोनेंट	सामान की संख्या
   मॉड्यूलर बेस रिग	1
   फ़ोन माउंट ब्रैकेट	2
   टैबलेट माउंट ब्रैकेट	1
   12V पावर सप्लाई (UL सूचीबद्ध, कम से कम 1A)	1
   एपर्चर	1



   चौथी इमेज. मॉड्यूलर बेस रिग के कॉम्पोनेंट.

3. पक्का करें कि आपके सेटअप के आधार पर, यहां दी गई टेबल में ज़रूरी ऐक्सेसरी मौजूद हैं. इस टेबल में, इमेज 5 में दिखाया गया है. ये ऐक्सेसरी किसी ऐसे वेंडर से खरीदी जा सकती हैं जो इस पर काम कर सके.

   आइटम	सामान की संख्या
   लाइटिंग कंट्रोलर (ज़्यादा से ज़्यादा तीन रिग कंट्रोल कर सकता है)	1
   लाइटिंग कंट्रोलर के लिए 5V पावर सप्लाई	1
   लाइट को मॉड्यूलर बेस रिग से जोड़ने वाली डीसी बैरल केबल	1
   DC बैरल केबल अडैप्टर (5.5 मि॰मी॰ x 2.1 मि.मी. से 3.5 मि.मी. x 1.35 मि.मी.)	1
   यूएसबी A केबल से यूएसबी केबल	1
   फ़ोल्ड किया जा सकने वाला किट (अगर DUT कोई फ़ोल्ड किया जा सकने वाला डिवाइस है)	1



   पांचवी इमेज. मॉड्यूलर बेस रिग के लिए विकल्प.

4. इनमें से कोई एक काम करके पक्का करें कि लाइट लीक न हो:

   1. एपर्चर बनाएं, ताकि डीयूटी के कैमरा मॉड्यूल में फ़िट किया जा सके और पक्का करें कि कोई लाइट लीक न हो (जैसा कि इमेज 6 में दिखाया गया है). एपर्चर, किसी पेशेवर वेंडर के दिए गए या कॉन्फ़िगर किए गए फ़ोम बोर्ड से काटे जा सकते हैं. इमेज की सही दिशा के लिए, DUT को पीछे वाले कैमरे की तरफ़ घड़ी की उलटी दिशा में 90° घुमाया जाता है. साथ ही, DUTs को सामने वाले कैमरे की तरफ़ घड़ी की सुई की दिशा में 90° घुमाया जाता है. पक्का करें कि ऐपर्चर सही तरीके से कॉन्फ़िगर किए गए हों.



      छठी इमेज. लाइट लीक होने से रोकने के लिए ऐपर्चर बनाएं.

   2. लाइट लीक होने से रोकने के लिए, रिग को कवर करने के लिए गहरे रंग का ड्रेप इस्तेमाल करें. इस कपड़े को एपर्चर की ज़रूरत नहीं है. (इमेज 7 में दिखाया गया है).



      सातवीं इमेज. रेप की मदद से लाइट लीक को रोकना.

5. इमेज 8 में दिखाए गए तरीके से, फ़ोन के सामने वाले हिस्से को माउंट करने वाले पैनल में, स्टैंडर्ड फ़ोन माउंट या फ़ोल्ड किए जा सकने वाले फ़ोन माउंट को सही ऊंचाई पर नायलॉन बोल्ट और नट का इस्तेमाल करके इंस्टॉल करें.



   आठवीं इमेज. एपर्चर और फ़ोन माउंट इंस्टॉल करना.

6. नायलॉन बोल्ट और नट का इस्तेमाल करके, टैबलेट के माउंटिंग पैनल को सही ऊंचाई पर इंस्टॉल करें.

7. डिसप्ले टैबलेट को माउंट करें और टैबलेट को होस्ट से कनेक्ट करें, जैसा कि इमेज 9 में दिखाया गया है. प्लंजर से टैबलेट को सुरक्षित करें.



   नौवीं इमेज. टैबलेट इंस्टॉल करना.

8. स्क्रीन पर काम करने की सुविधा को आसान बनाने के लिए, DUT को माउंट करने से पहले, अपना DUT सेट अप करें.

9. DUT को माउंट करें और होस्ट से कनेक्ट करें.

10. DUT को अलाइन करें, ताकि कैमरा मॉड्यूल का सेंटर, टैबलेट के बीच वाले हिस्से से अलाइन हो जाए. ऊंचाई को कम या ज़्यादा करने के लिए, फ़ोन माउंटिंग बोल्ट को ढीला करें और माउंट को ऊपर या नीचे की ओर स्लाइड करें. अलाइन होने पर, माउंट प्लंजर से DUT को सुरक्षित करें.



    10वीं इमेज. DUT इंस्टॉलेशन.

11. लाइटिंग के लिए, बेस रिग से लाइटिंग केबल को इनमें से किसी एक से कनेक्ट करें:

    1. 12V पावर सप्लाई



       11वीं इमेज. लाइट को 12V पावर सप्लाई से कनेक्ट किया गया.

    2. लाइटिंग कंट्रोलर (एडाप्टर की ज़रूरत पड़ सकती है)



       12वीं इमेज. लाइट को लाइटिंग कंट्रोलर से कनेक्ट किया गया.

मॉड्यूलर बेस रिग का सेट अप पूरा करने के बाद, होस्ट और टेस्ट एनवायरमेंट सेट अप करें (सीटीएस सेट अप करें). config.yml फ़ाइल के लिए, इस कॉन्फ़िगरेशन का इस्तेमाल करें:

• chart\_distance = 22
• lighting\_ch = [कनेक्ट किया गया कंट्रोलर चैनल] या अगर लाइटिंग कंट्रोलर का इस्तेमाल नहीं किया जा रहा है, तो ऐसे ही छोड़ दें.

टेली एक्सटेंशन रिग सेटअप

वैकल्पिक टेली एक्सटेंशन रिग सेट अप करने के लिए, यह तरीका अपनाएं.

1. किसी योग्य वेंडर से, मॉड्यूलर बेस रिग और टेली एक्सटेंशन रिग खरीदें. रिग को प्रोडक्शन फ़ाइलों का इस्तेमाल करके बनाया जा सकता है. हालांकि, हम इसका सुझाव नहीं देते, क्योंकि काटने और असेंबल करने का तरीका सटीक होना चाहिए, ताकि यह पक्का हो सके कि एक्सटेंशन रिग में कोई समस्या न आए.

2. पक्का करें कि आपके पास, काम करने वाली मॉड्यूलर बेस रिग और टेली एक्सटेंशन रिग हो (जैसा कि इमेज 13 में दिखाया गया है).



   13वीं इमेज. टेली एक्सटेंशन वाली मॉड्यूलर बेस रिग.

3. फ़ोन को माउंट करने का पैनल हटाने के लिए, हाथ से 6x नायलॉन बोल्ट (हर साइड से तीन) हटाएं.



   14वीं इमेज. हाइलाइट किए गए हिस्से से 6 नायलॉन बोल्ट हाथ से हटाए जा रहे हैं.

4. बेस रिग और टेली एक्सटेंशन रिग को उस जगह पर रखें जहां टेस्ट किए जा रहे हैं. माउंटिंग पॉइंट पर ज़ोर देने से बचने के लिए, हम असेंबल रिग को एक जगह से दूसरी जगह ले जाने का सुझाव नहीं देते.

5. एक्सटेंशन रिग को सही जगह पर रखें, ताकि एक्सटेंशन रिग टैब पर मौजूद छह स्लॉट, बेस रिग पर मौजूद छह छेदों की सीध में आ जाएं.



   15वीं इमेज. स्लॉट को छेदों से अलाइन करना.

6. 6 बोल्ट इंस्टॉल करके, एक्सटेंशन रिग को बेस रिग से जोड़ें. पेच इंस्टॉल करते समय, धीरे से दो रिग को एक साथ धकेलें, ताकि यह पक्का हो सके कि लाइट लीक होने में कोई अंतर न हो (ज़रूरत पड़ने पर सहकर्मी से मदद लें). बोल्ट को हाथ से कसें.



   16वीं इमेज. बेस और एक्सटेंशन रिग अटैच करना.

7. एपर्चर या ड्रेपरी को कॉन्फ़िगर करें और बेस रिग सेटअप में बताए गए तरीके से फ़ोन माउंट और डीयूटी इंस्टॉल करें.



   17वीं इमेज. फ़ोन माउंट और DUT अटैच किया जा रहा है.

ध्यान दें: रोशनी की व्यवस्था, सिर्फ़ बेस रिग पर की जाती है. टेली एक्सटेंशन रिग में लाइटिंग नहीं होती, जब तक कि किसी पेशेवर वेंडर से इसकी अनुमति न मिली हो.

एक्सटेंशन रिग का सेटअप पूरा करने के बाद, होस्ट और टेस्ट एनवायरमेंट को सेट अप करें (सीटीएस सेट अप करें). config.yml फ़ाइल के लिए, इस कॉन्फ़िगरेशन का इस्तेमाल करें:

• chart_distance = [डीयूटी से टैबलेट तक की कुल दूरी]
• lighting_ch = [कनेक्ट किया गया कंट्रोल चैनल] या अगर लाइटिंग कंट्रोलर का इस्तेमाल नहीं किया जा रहा है, तो ऐसे ही छोड़ दें.

एक्सटेंशन रिग अनइंस्टॉल करें

एक्सटेंशन रिग को अनइंस्टॉल करने के लिए, इंस्टॉल करने के तरीके का उलटा तरीका अपनाएं. टैबलेट को माउंट करने के पैनल को इंस्टॉल करते समय, पैनल को बेस रिग के सामने धकेलें, ताकि यह पक्का हो सके कि लाइट लीक होने की कोई जगह न हो (जैसा कि इमेज 17 में दिखाया गया है). बोल्ट को हाथ से कसें.

18वीं इमेज. टैबलेट को माउंट करने के पैनल को बेस रिग में धकेलना.

अक्सर पूछे जाने वाले सवाल

आईटीएस चलाते समय, लाइटें कम क्यों दिखती हैं या फिर इस बात की पुष्टि क्यों होती है कि रोशनी से जुड़ी गड़बड़ी क्यों दिख रही है?

यह गड़बड़ी तब होती है, जब रिग की रोशनी कम हो जाती है. ऐसा, उम्र या इस्तेमाल की वजह से पावर सप्लाई और एलईडी की रोशनी में गिरावट या ख़राब पावर सप्लाई की वजह से हो सकता है. इस समस्या का समाधान करने के लिए, इन चरणों का अनुसरण करें:

1. पक्का करें कि लाइटिंग सही तरीके से काम कर रही हो:

   • पावर सप्लाई बदलें (यूएल की सूची में 12 वोल्ट, कम से कम 2 एएमपी).
   • एलईडी लाइट बदलें (बीओएम देखें या ज़्यादा जानकारी के लिए वेंडर से संपर्क करें).

2. यह पक्का करने के लिए कि एलईडी लाइटों का लक्स सही लेवल (100 से 130) पर है, डिजिटल मीटर का इस्तेमाल करके lux की जांच करें. (इस उदाहरण में, कंटेंपो व्यू के हिसाब से YF-1065 lux मीटर का इस्तेमाल किया गया है.) लाइट मीटर को टैबलेट की साइड पर रखें और प्रकाश को मापने के लिए इसे 2000 lux में बदल दें (इमेज 20 में दिखाया गया है).



   19 इमेज. कंटेंपो व्यू के हिसाब से YF-1065.



   इमेज 20. टैबलेट माउंट की मदद से लक्स मीटर की ओर से लाइट को मापा जा रहा है.

3. मापे गए lux मान के आधार पर, उचित चरण का पालन करें:

   • अगर लाइट सही लेवल पर है, तो सामने और पीछे की प्लेट पर लेस बनाएं.
   • अगर लाइट गलत लेवल पर है, तो देख लें कि एलईडी और पावर सप्लाई के लिए इस्तेमाल होने वाले पुर्ज़ों का नंबर सही हो.

ध्यान रखने लायक बातें

नीचे मैन्युफ़ैक्चरिंग से जुड़ी ऐसी आम गड़बड़ियों के उदाहरण दिए गए हैं जिनसे टेस्ट फ़्लैकी मिल सकती हैं.

• पीछे के पैनल में, टैबलेट में छेद हैं. इस वजह से find_circle टेस्ट फ़ेल हो जाता है, क्योंकि पेच बनाने के लिए बने छेद से ज़्यादा सर्कल बनते हैं.



  इमेज 21. पीछे का पैनल, जिसमें छेद हैं.

• डॉवेल मौजूद नहीं हैं. इससे शिपिंग के दौरान हल्के झंझट से बाहर निकल जाते हैं.



  इमेज 22. हल्के बैफ़ल पर डॉवल नहीं है.

• जिन पावर सप्लाई को सूची में नहीं रखा गया है. यूएल में लिस्ट की गई पावर सप्लाई का इस्तेमाल करने पर, लेबल की गई शर्तें पूरी होती हैं. यह लाइटिंग को सुरक्षित तरीके से इस्तेमाल करने के लिए ज़रूरी है.



  इमेज 23. यूएल के लिए लिस्ट की गई पावर सप्लाई का उदाहरण.

• टैबलेट या फ़ोन माउंट पर फिसलने वाले पेच, जो टैबलेट या फ़ोन के वज़न को सपोर्ट नहीं कर सकते. आम तौर पर, ऐसा टूटा हुआ धागा होने की वजह से होता है. इससे यह पता चलता है कि उस छेद को फिर से थ्रेड करने की ज़रूरत है.



  इमेज 24. टूटे हुए धागों से छेद करें.
