模組化系統

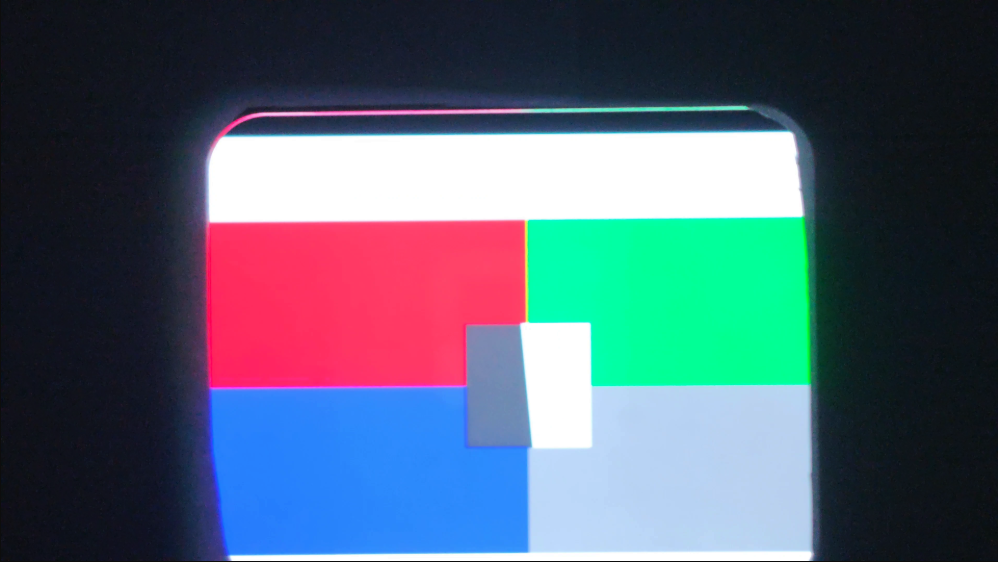

模組化裝置系統支援 ITS 測試自動化，並包含由電腦輔助設計 (CAD) 圖紙、圖表平板和測試中裝置 (DUT) 以電腦輔助數值控制 (CNC) 切割而成的塑膠盒。模組化裝置系統由基本裝置和選用的遠端延伸裝置組成。模組底座在圖表的距離為 22 公分，並且可在 FoV 為 60 度到 120 度的環境中測試行動裝置相機。基本測試架可旋轉 90 度，並將 DUT 置於上方進行測試 (如圖 2 所示)。

望遠鏡頭擴展裝置可支援測試具有長焦距 (望遠鏡頭) 的相機。電話擴充支架會加裝到底層，如果您透過合格供應商購買，則可根據相機測試需求自訂長度。相機 ITS 支援的圖表距離可達 100 公分。

圖 1. 模組化基礎裝置。

圖 2. 模組底板旋轉 90 度。

修訂版本記錄

下表說明模組化裝置系統的修訂版本記錄，並提供各個製作檔案版本的下載連結。

日期	修訂版本	下載正式版檔案	變更記錄
2024 年 9 月	1.2	模組化基本 rig rev1.2	(2024 年 9 月) 修正實際工作環境中的檔案錯誤 (2024 年 7 月) 初始版本

購買模組化裝置系統

建議你向下列任一合格供應商購買模組化攝影機架系統、選購的遠距延伸攝影機架，以及配件。

• Byte Bridge Inc.
  美國：1502 Crocker Ave, Hayward, CA 94544-7037
  中國：22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  www.bytebt.com
  [e-mail]
  美國：[phone]
  中國：[phone]

• MYWAY design
  4F., 242 臺灣新北市新莊區福營路 163 號
  twmyway.com
  [e-mail]
  [phone]

注意： 如需折疊式和大型板型規格裝置的額外支援服務，您可以購買折疊式套件。

機械圖

以下是模組化基礎裝置的機械圖。

圖 3. 模組化基礎裝置機械圖

基礎設定

請按照下列步驟設定模組化基本元件。

1. 向合格供應商購買模組化裝置系統。

2. 請確認下表中的所有元件 (圖 4 中顯示的項目)。

   元件	數量
   模組化基礎裝置	1
   手機支架支架	2
   平板電腦安裝支架	1
   12V 電源供應器 (UL 認證，至少 1A)	1
   光圈	1



   圖 4. 模組化基礎裝備元件。

3. 視您的設定而定，請確認您擁有下表中的必要配件 (如圖 5 所示)。這些配件可向合格供應商購買。

   產品	數量
   照明控制器 (最多可控制 3 個裝置)	1
   照明控制器的 5V 電源供應器	1
   將燈具連接到模組化底座的 DC 桶狀電源線	1
   DC 圓柱線轉接頭 (5.5 公釐 x 2.1 公釐至 3.5 公釐 x 1.35 公釐)	1
   USB A 傳輸線轉 USB 傳輸線	1
   折疊式裝置套件 (如果 DUT 是折疊式裝置)	1



   圖 5. 模組化基礎裝備的選用項目。

4. 請採取下列任一做法，確認沒有光線洩漏：

   1. 製作適合 DUT 相機模組的孔徑，並確保沒有光線洩漏 (如圖 6 所示)。合格供應商可提供或設定泡棉板，以便裁出開口。為確保正確的圖形方向，如果 DUT 的後置鏡頭朝向裝置架，則應逆時針旋轉 90°，如果 DUT 的前置鏡頭朝向裝置架，則應順時針旋轉 90°。請確認已相應調整光圈。



      圖 6. 製作開口，防止光線洩漏。

   2. 使用深色窗簾遮住裝置，避免光線洩漏，但不需要開口。(如圖 7 所示)。



      圖 7. 使用拋光手法防止漏光。

5. 使用尼龍螺絲和螺母，在適當高度的手機前端固定板上安裝標準手機架或可折疊的手機架，如圖 8 所示。



   圖 8. 光圈和手機掛架安裝。

6. 使用尼龍螺絲和螺帽，在適當的高度將平板電腦固定架安裝到平板電腦固定面板上。

7. 請將螢幕平板電腦安裝到主機上，如圖 9 所示。使用插座保護平板電腦。



   圖 9.平板電腦安裝。

8. 為簡化螢幕操作，請先設定 DUT，再安裝 DUT。

9. 掛載 DUT 並連線至主機。

10. 對齊 DUT，讓相機模組的中心對齊平板電腦的中心 (或非常接近)。如要調整高度，請鬆開手機安裝門栓，然後向上或向下滑動。對齊後，請使用固定器活塞固定 DUT。



    圖 10. DUT 安裝。

11. 如要調整燈光，請將燈光線從基礎裝置連接至下列任一裝置：

    1. 12V 電源供應器



       圖 11. 燈具已接上 12V 電源供應器。

    2. 照明控制器 (可能需要轉接器)



       圖 12. 燈具已連線至照明控制器。

完成模組式基本元件設定後，請設定主機和測試環境 (設定 CTS)。針對 config.yml 檔案，請使用下列設定：

• chart\_distance = 22
• lighting\_ch = [已連結的控制器管道]，如果不使用照明控制器，請保留原始值。

電話擴充功能裝置設定

請按照下列步驟設定選用的遠距擴充裝置。

1. 向合格供應商購買模組化基礎架構和遠距延伸架構。您可以使用製作檔案建構裝置，但不建議這麼做，因為裁剪和組裝必須準確，才能確保擴充裝置沒有適配問題。

2. 請確認您有可用的模組化基礎裝置和遠距延伸裝置 (如圖 13 所示)。



   圖 13. 附有電話延伸的模組化基本元件。

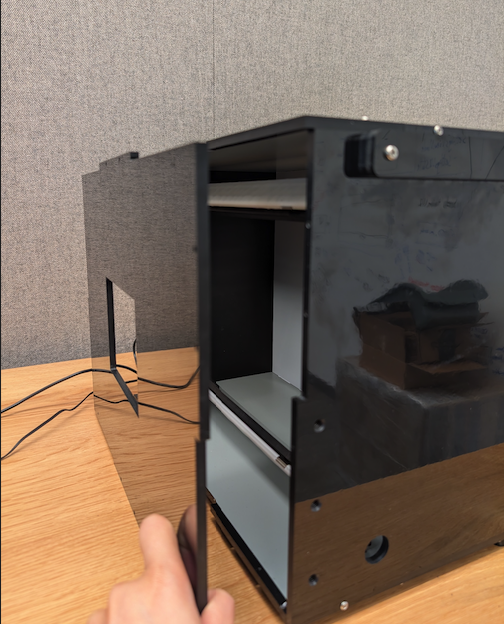

3. 手動拆除 6 個尼龍螺絲 (每側 3 個)，移除手機固定板。



   圖 14. 手動拆除醒目顯示區域中的 6 個尼龍螺絲。

4. 請將基本安全元件和電話擴充機組放在執行測試的表面上。為避免掛接點壓力，建議您不要移動組合的 rig。

5. 請放置擴充功能 rig，讓擴充功能 rig 分頁中的 6 個版位與底座上的 6 孔對齊。



   圖 15. 將槽與孔對齊。

6. 安裝 6 個螺栓，將延伸裝置固定在基本裝置上。安裝螺絲時，請輕輕同時推 2 組螺絲，確保漏光沒有缺口 (必要時請向同事尋求協助)。手動旋緊螺絲。



   圖 16.連接底座和延伸裝置。

7. 按照「Base rig 設定」所述，設定光圈 (或 Repery) 並安裝手機掛接和 DUT。



   圖 17. 連接手機支架和 DUT。

注意： 僅在基本裝置上設定燈光。除非合格供應商指定，否則遠距擴充裝置沒有照明。

完成擴充功能裝置設定後，請設定主機和測試環境 (設定 CTS)。針對 config.yml 檔案，請使用下列設定：

• chart_distance = [從 DUT 到平板電腦的總距離]
• lighting_ch = [已連接的控制管道]，如未使用照明控制器，則維持原樣。

解除安裝擴充功能裝置

如要解除安裝擴充功能裝置，請按照安裝步驟倒著操作。安裝平板電腦固定板時，請將板子推到底座架上，確保沒有光線漏光的縫隙 (如圖 17 所示)。雙手將門栓鎖緊。

圖 18. 正在將平板電腦安裝板緊靠底座。

常見問題 (FAQ)

為什麼燈光會變暗，或為什麼在執行 ITS 時會顯示驗證燈光錯誤？

當內緣的光線變暗時，就會觸發這項錯誤。如要解決這個問題，請按照下列步驟操作：

1. 確認燈光是否正常運作：

   • 更換電源 (UL 認證 12 伏特，最小 2 安培)。
   • 更換 LED (請參閱 BOM 或與廠商聯絡以瞭解詳情)。

2. 為確保 LED 燈的勒克斯值處於適當的等級 (100 到 130)，請使用數位儀器測試勒克斯值。(本例使用 Contempo Views 的 YF-1065 勒克斯計)。將光電表放在平板電腦側，然後轉到 2000 勒克斯以測量光線 (如圖 20 所示)。



   圖 19. YF-1065，由 Contempo Views 提供



   圖 20. 使用露克斯表從側面測量平板電腦架的亮度。

3. 視測得的勒克斯值而定，請採取適當步驟：

   • 如果指示燈位於正確等級，請將前盤和後板鎖入鞋帶。
   • 如果燈號的亮度不正確，請確認 LED 和電源供應器的零件編號是否正確。

注意事項

以下列舉一些可能導致測試不穩定的常見製造錯誤。

• 背板上有被戳穿的平板電腦孔洞。由於螺絲孔會產生額外的圓形，因此會導致 find_circle 測試失敗。



  圖 21. 後面板上有穿孔。

• 缺少榫頭。這會導致光柵在運送過程中滑出。



  圖 22. 燈光擋板上缺少圓榫。

• 非 UL 認證的電源供應器。使用符合標示規格的 UL 電源供應器。這對於安全操作照明設備至關重要。



  圖 23. 已通過 UL 認證的電源供應器示例。

• 平板電腦或手機架上的螺絲鬆動，無法支撐平板電腦或手機的重量。這通常是因為螺紋損壞，表示需要重新開孔。



  圖 24. 孔洞的螺紋受損。
