ระบบอุปกรณ์ประกอบโมดูลรองรับการทำงานอัตโนมัติสำหรับการทดสอบของ ITS และประกอบด้วยกล่องพลาสติกที่เป็นระบบควบคุมตัวเลข (CNC) ด้วยคอมพิวเตอร์ที่ตัดมาจากภาพวาดโดยใช้คอมพิวเตอร์ช่วย (CAD), แท็บเล็ตแผนภูมิ และอุปกรณ์ภายใต้การทดสอบ (DUT) ระบบอุปกรณ์ประกอบโมดูลประกอบด้วยแท่นวางพื้นฐานและอุปกรณ์ต่อพ่วงโทรคมนาคม (อุปกรณ์เสริม) เครื่องมือพื้นฐานแบบโมดูลมีระยะห่างของแผนภูมิอยู่ที่ 22 ซม. และทดสอบกล้องของอุปกรณ์เคลื่อนที่ด้วยมุมกล้องที่ 60 องศาถึง 120 องศา อุปกรณ์พื้นฐานสามารถทดสอบโดยหมุน 90 องศาโดยมี DUT ที่ด้านบน (แสดงในรูปที่ 2)

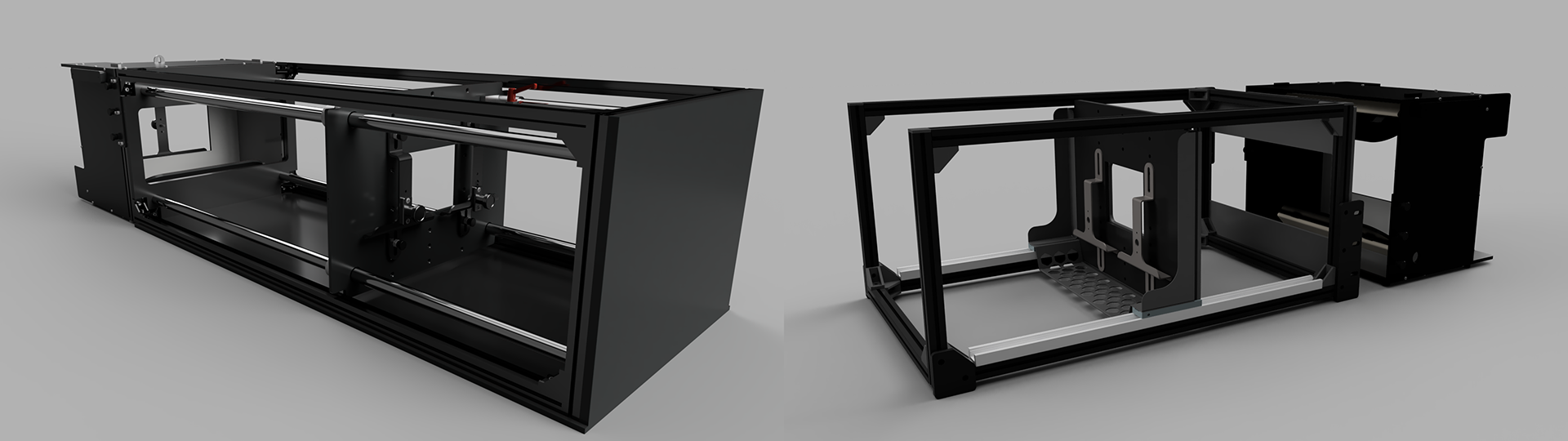

อุปกรณ์ส่วนขยายเทเลโฟโต้รองรับกล้องทดสอบที่มีระยะโฟกัสขั้นต่ำยาว (กล้องเทเลโฟโต้) แท่นวางโทรศัพท์ต่อให้ยึดกับแท่นยึดที่ฐานและสามารถเพิ่มระยะทางของแผนภูมิได้สูงถึง 100 ซม.
รูปที่ 1 เครื่องมือพื้นฐานแบบโมดูล
รูปที่ 2 แท่นวางแบบประกอบโมดูลถูกหมุน 90 องศา
ประวัติการแก้ไข
ตารางต่อไปนี้อธิบายประวัติการแก้ไขของระบบอุปกรณ์แบบโมดูล และรวมลิงก์ดาวน์โหลดไปยังไฟล์ที่ใช้งานจริงแต่ละเวอร์ชัน
วัน | การแก้ไข | การดาวน์โหลดไฟล์เวอร์ชันที่ใช้งานจริง | บันทึกการเปลี่ยนแปลง |
---|---|---|---|
มิถุนายน 2024 | 1.2 | เครื่องมือพื้นฐานแบบโมดูล rev1.2 |
|
ซื้อระบบเครื่องมือแบบโมดูล
เราขอแนะนำให้ซื้อระบบอุปกรณ์ประกอบโมดูล อุปกรณ์ต่อพ่วงเทเลโฟโต้ และอุปกรณ์เสริมจากผู้ให้บริการที่มีคุณสมบัติตามเกณฑ์ต่อไปนี้
Byte Bridge Inc.
สหรัฐอเมริกา: 1502 Crocker Ave, Hayward, CA 94544-7037
จีน: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, Shanghai, 200235www.60235.com
40235การออกแบบ MYWAY
4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
twmyway.com
sales@myway.tw
+886-2-29089060
การเขียนแบบเครื่องกล
ภาพต่อไปนี้เป็นภาพวาดเชิงกลของอุปกรณ์ฐานแบบโมดูล
รูปที่ 3 ภาพวาดเชิงกลของแท่นวางฐานแบบโมดูล
การตั้งค่าอุปกรณ์พื้นฐาน
ทำตามขั้นตอนต่อไปนี้เพื่อตั้งค่าอุปกรณ์พื้นฐานแบบโมดูล
ซื้อระบบอุปกรณ์ประกอบโมดูลจากผู้ให้บริการที่ผ่านการรับรอง
ตรวจสอบว่าคุณมีคอมโพเนนต์ทั้งหมดในตารางต่อไปนี้ (รายการที่แสดงในรูปที่ 4)
ส่วนประกอบ จำนวน เครื่องมือพื้นฐานแบบประกอบ 1 ขายึดโทรศัพท์ 2 ขายึดแท็บเล็ต 1 แหล่งจ่ายไฟ 12 โวลต์ (อยู่ในรายการ UL, ขั้นต่ำ 1A) 1 รูรับแสง 1 รูปที่ 4 ส่วนประกอบอุปกรณ์แท่นวางพื้นฐานแบบโมดูล
โปรดตรวจสอบว่าคุณมีอุปกรณ์เสริมที่จำเป็นในตารางต่อไปนี้ (แสดงในรูปที่ 5) ทั้งนี้ขึ้นอยู่กับการตั้งค่าของคุณ คุณซื้ออุปกรณ์เสริมเหล่านี้ได้ จากผู้ให้บริการที่ผ่านการรับรอง
ชื่อรายการ จำนวน ตัวควบคุมการให้แสงสว่าง (ควบคุมแท่นวางได้สูงสุด 3 เครื่อง) 1 แหล่งจ่ายไฟ 5 โวลต์สำหรับตัวควบคุมแสง 1 สายบาร์เรล DC เชื่อมต่อหลอดไฟกับแท่นวางฐานแบบโมดูล 1 อะแดปเตอร์สำหรับสายชาร์จ DC (5.5 มม. x 2.1 มม. ถึง 3.5 มม. x 1.35 มม.) 1 สาย USB A กับสาย USB 1 ชุดอุปกรณ์แบบพับได้ (หาก DUT เป็นอุปกรณ์แบบพับได้) 1 รูปที่ 5 รายการที่ไม่บังคับสำหรับอุปกรณ์พื้นฐานแบบโมดูล
ตรวจดูว่าไม่มีแสงรั่วซึมโดยทำอย่างใดอย่างหนึ่งต่อไปนี้
ประดิษฐ์รูรับแสงให้พอดีกับโมดูลกล้องของ DUT และตรวจดูว่าไม่มีแสงรั่ว (ตามที่แสดงในรูปที่ 6) สามารถตัดรูรับแสงจากแผ่นโฟมที่จัดหาให้หรือกำหนดค่าจากผู้ให้บริการที่ผ่านการรับรองได้ สำหรับการวางแนวตามแนวที่ถูกต้อง DUT ที่หันกล้องหลังเข้าหาอุปกรณ์จะหมุนทวนเข็มนาฬิกา 90° และ DUT ที่หันกล้องหน้าเข้าหาตัวอุปกรณ์จะหมุนตามเข็มนาฬิกา 90° อย่าลืมกำหนดค่ารูรับแสงให้เหมาะสม
รูปที่ 6 สร้างรูรับแสงเพื่อป้องกันการรั่วไหลของแสง
ใช้ผ้าม่านสีเข้มเพื่อปิดบังแท่นวางเพื่อป้องกันแสงรั่วโดยไม่จำเป็นต้องใช้รูรับแสง (แสดงในรูปที่ 7)
รูปที่ 7 การป้องกันแสงรั่วโดยใช้ม่าน
ติดตั้งตัวยึดโทรศัพท์มาตรฐานหรือตัวยึดโทรศัพท์แบบพับได้เข้ากับแผงยึดโทรศัพท์ด้านหน้าที่ความสูงที่เหมาะสมโดยใช้กลอนประตูไนลอนและน็อตดังที่แสดงในรูปที่ 8
รูปที่ 8 การติดตั้งรูรับแสงและตัวยึดโทรศัพท์
ติดตั้งตัวยึดแท็บเล็ตบนแผงยึดแท็บเล็ตในความสูงที่เหมาะสมโดยใช้กลอนประตูและน็อตไนลอน
ต่อเชื่อมแท็บเล็ตสำหรับจอแสดงผลและเชื่อมต่อแท็บเล็ตกับโฮสต์ดังที่แสดงในรูปที่ 9 ยึดแท็บเล็ตด้วยลูกปัด
รูปที่ 9 การติดตั้งแท็บเล็ต
เพื่อให้การดำเนินการบนหน้าจอง่ายขึ้น ตั้งค่า DUT ก่อนติดตั้ง DUT
ต่อเชื่อม DUT และเชื่อมต่อกับโฮสต์
จัดแนว DUT เพื่อให้กึ่งกลางของโมดูลกล้องอยู่ในแนวเดียวกัน (หรืออยู่ใกล้มาก) กับกึ่งกลางของแท็บเล็ต หากต้องการปรับความสูง ให้คลายกลอนประตู ของโทรศัพท์ แล้วเลื่อนตัวยึดขึ้นหรือลง เมื่อปรับแนวแล้ว ให้ยึด DUT ด้วยลูกบิดยึด
รูปที่ 10 การติดตั้ง DUT
สำหรับการจัดแสง ให้ต่อสายเคเบิลหลอดไฟจากอุปกรณ์ฐานเข้ากับอุปกรณ์อย่างใดอย่างหนึ่งต่อไปนี้
แหล่งจ่ายไฟ 12 โวลต์
รูปที่ 11 หลอดไฟที่เชื่อมต่อกับแหล่งจ่ายไฟ 12 โวลต์
ตัวควบคุมแสงสว่าง (อาจต้องใช้อะแดปเตอร์)
รูปที่ 12 หลอดไฟเชื่อมต่อกับตัวควบคุมแสงแล้ว
เมื่อตั้งค่าอุปกรณ์พื้นฐานแบบโมดูลเรียบร้อยแล้ว ให้ตั้งค่าสภาพแวดล้อมโฮสต์และการทดสอบ (ตั้งค่า CTS)
สำหรับไฟล์ config.yml
ให้ใช้การกำหนดค่าต่อไปนี้
chart\_distance
= 22lighting\_ch
= [ช่องตัวควบคุมที่เชื่อมต่อ] หรือปล่อยไว้ตามเดิมหากไม่ได้ใช้ตัวควบคุมแสง
การตั้งค่าอุปกรณ์ส่วนขยายโทรคมนาคม
ทำตามขั้นตอนต่อไปนี้เพื่อตั้งค่าเครื่องมือส่วนขยายโทรศัพท์ (ไม่บังคับ)
ซื้ออุปกรณ์พื้นฐานแบบโมดูลและอุปกรณ์สำหรับขยายสัญญาณโทรศัพท์กับผู้ให้บริการที่มีคุณสมบัติเหมาะสม อุปกรณ์นี้สามารถสร้างโดยใช้ไฟล์ที่ใช้งานจริงได้ แต่ไม่แนะนำให้ใช้เนื่องจากการตัดและการประกอบต้องถูกต้องเพื่อให้แน่ใจว่าเครื่องมือส่วนขยายไม่มีปัญหา
ตรวจดูว่าคุณมีแท่นวางแบบประกอบโมดูลที่ใช้งานได้และอุปกรณ์ต่อขยายสัญญาณโทรศัพท์ (ตามที่แสดงในรูปที่ 13)
รูปที่ 13 แท่นวางกล้องแบบโมดูลพร้อมตัวขยายสัญญาณเทเล
ถอดแผงยึดโทรศัพท์ออกโดยถอดกลอนประตูไนลอนออก 6 ครั้ง (3 ตัวที่ด้านละ 3 ตัว)
รูปที่ 14 ถอดกลอนประตูไนลอน 6 ตัวในส่วนที่ไฮไลต์ออกด้วยมือ
วางอุปกรณ์ฐานและอุปกรณ์ต่อขยายสัญญาณโทรศัพท์บนพื้นผิวที่มีการทดสอบ เราไม่แนะนำให้ย้ายแท่นยึดที่ประกอบมาเพื่อหลีกเลี่ยงแรงกดดันต่อจุดยึด
วางอุปกรณ์สำหรับต่อให้เข้าที่เพื่อให้ช่องทั้ง 6 ช่องของแท่นอุปกรณ์ต่อขยายอยู่ในแนวเดียวกับรู 6 รูบนอุปกรณ์ฐาน
รูปที่ 15 การจัดแนวช่องที่มีรู
ติดอุปกรณ์ต่อเข้ากับอุปกรณ์ฐานโดยติดตั้งกลอนประตู 6 ตัว ขณะติดตั้งสกรู ให้ค่อยๆ ดันเข็มหมุด 2 ตัวเข้าหากันเพื่อให้แน่ใจว่าไม่มีช่องว่างสำหรับแสงรั่ว (ขอให้เพื่อนร่วมงานช่วยเหลือเท่าที่จำเป็น) ขันกลอนประตู ให้แน่น
รูปที่ 16 การติดตั้งฐานและแท่นต่อ
กำหนดค่ารูรับแสง (หรือผ้าม่าน) และติดตั้งตัวยึดโทรศัพท์และ DUT ตามที่อธิบายไว้ในการตั้งค่าอุปกรณ์พื้นฐาน
รูปที่ 17 กำลังติดตั้งตัวยึดโทรศัพท์และ DUT
เมื่อตั้งค่าอุปกรณ์ส่วนขยายเสร็จแล้ว ให้ตั้งค่าสภาพแวดล้อมโฮสต์และการทดสอบ (ตั้งค่า CTS)
สำหรับไฟล์ config.yml
ให้ใช้การกำหนดค่าต่อไปนี้
chart_distance
= [ระยะทางรวมจาก DUT ถึงแท็บเล็ต]lighting_ch
= [ช่องควบคุมที่เชื่อมต่อ] หรือปล่อยไว้ตามเดิมหากไม่ใช้ตัวควบคุมแสง
ถอนการติดตั้งเครื่องมือส่วนขยาย
หากต้องการถอนการติดตั้งอุปกรณ์ส่วนขยาย ให้ทำตามขั้นตอนการติดตั้งแบบย้อนกลับ เมื่อติดตั้งแผงสำหรับยึดแท็บเล็ต ให้ดันแผงเข้ากับฐานรองเพื่อตรวจสอบว่าไม่มีช่องว่างสำหรับแสงรั่ว (ดังที่แสดงในรูปที่ 17) มือจับกลอนประตูให้แน่น
รูปที่ 18 ดันแผงยึดแท็บเล็ตเข้ากับฐานรอง
คำถามที่พบบ่อย
ทำไมไฟจึงหรี่แสง หรือทำไมข้อผิดพลาดในการตรวจสอบแสงจึงปรากฏขึ้น เมื่อใช้งาน ITS
ข้อผิดพลาดนี้จะเกิดขึ้นเมื่อไฟที่อุปกรณ์หรี่ไฟหรี่ลง ซึ่งอาจเกิดจากแหล่งจ่ายไฟและ LED เสื่อมเนื่องจากอายุหรือการใช้งาน หรือแหล่งจ่ายไฟขัดข้อง หากต้องการแก้ไขปัญหานี้ โปรดทำตามขั้นตอนต่อไปนี้
ตรวจสอบว่าการจัดแสงทำงานอย่างถูกต้อง ดังนี้
- เปลี่ยนแหล่งจ่ายไฟ (ใช้แรงดันไฟฟ้า 12 โวลต์ 12 โวลต์ ขั้นต่ำ 2 แอมป์) จาก UL
- เปลี่ยน LED (ดูข้อมูลเพิ่มเติมจาก BOM หรือติดต่อผู้ให้บริการ)
ทดสอบลักซ์โดยใช้มิเตอร์ดิจิทัลเพื่อให้แน่ใจว่าลักซ์ของไฟ LED อยู่ในระดับที่เหมาะสม (100–130) (ตัวอย่างนี้ใช้เครื่องวัด YF-1065 ลักซ์โดย มุมมอง Contempo) วางเครื่องวัดแสงไว้บนด้านแท็บเล็ตแล้วหมุนไปที่ 2,000 ลักซ์เพื่อวัดแสง (แสดงในรูปที่ 20)
รูปที่ 19 YF-1065 โดย Contempo View
รูปที่ 20 เครื่องวัดความดันแสงซึ่งวัดแสงจากด้านข้างโดยใช้ตัวยึดแท็บเล็ต
ทำตามขั้นตอนที่เหมาะสมโดยขึ้นอยู่กับค่าลักซ์ที่วัด
- หากไฟอยู่ในระดับที่ถูกต้อง ให้ขันสกรูเพลตด้านหน้าและด้านหลังเป็นลูกไม้
- หากไฟอยู่ในระดับที่ไม่ถูกต้อง ให้ตรวจสอบว่าไฟ LED และหมายเลขชิ้นส่วนของแหล่งจ่ายไฟถูกต้อง
สิ่งที่ต้องระวัง
ต่อไปนี้คือตัวอย่างข้อผิดพลาดด้านการผลิตที่พบบ่อยซึ่งอาจทำให้การทดสอบแสดงผลผิดปกติ
แผงด้านหลังที่มีรูแท็บเล็ตที่ถูกโผล่ออกมา ซึ่งทำให้การทดสอบ
find_circle
ไม่สำเร็จเนื่องจากมีวงกลมที่เกินจากรูสกรูรูปที่ 21 แผงด้านหลังที่มีรูโผล่
ไม่มีหมุด ซึ่งทำให้แผ่นกั้นไฟลื่นหลุดระหว่างการจัดส่ง
รูปที่ 22 ไม่มีหมุดบนแผ่นกั้นไฟ
แหล่งจ่ายไฟที่ไม่อยู่ในรายการ UL การใช้แหล่งจ่ายไฟที่ขึ้นทะเบียนของ UL นั้นเป็นไปตามข้อกำหนดที่ติดป้ายกำกับไว้ การดำเนินการนี้สำคัญต่อการควบคุมการจัดแสงอย่างปลอดภัย
รูปที่ 23 ตัวอย่างอุปกรณ์จ่ายไฟที่ได้รับการขึ้นทะเบียนจาก UL
สกรูสำหรับตัวยึดแท็บเล็ตหรือโทรศัพท์ที่ไม่รองรับน้ำหนัก ของแท็บเล็ตหรือโทรศัพท์ กรณีนี้มักเกิดจากด้ายเสียหายและระบุว่ารูต้องเจาะรูใหม่
รูปที่ 24 รูที่มีด้ายเสียหาย
