การทดสอบ MIDI ของ CTS Verifier

การทดสอบต่อไปนี้จะยืนยันว่าระบบ Musical Instrument Digital Interface (MIDI) และ C หรือ C++ API ที่เกี่ยวข้อง (สําหรับการทดสอบ MIDI เนทีฟ) และ API ภาษา Java (สําหรับการทดสอบ MIDI ของ JAVA) ทํางานตามที่คาดไว้ การทดสอบนี้มีข้อกำหนดต่อไปนี้

• อุปกรณ์ต่อพ่วงที่จำเป็น: อุปกรณ์ต่อพ่วง MIDI ที่มีสาย Loopback ที่เชื่อมโยงกัน

ตัวอย่างอุปกรณ์ต่อพ่วง MIDI ที่มีสายลูปแบ็กที่เกี่ยวข้องแสดงอยู่ในรูปภาพต่อไปนี้

รูปที่ 1 ด้านหน้าของอินเทอร์เฟซเสียง USB ที่มีพอร์ต MIDI I/O

รูปที่ 2 ด้านหลังของอินเทอร์เฟซเสียง USB พร้อมพอร์ต MIDI I/O

รูปที่ 3 สายมาตรฐาน DIN MIDI 5 พิน

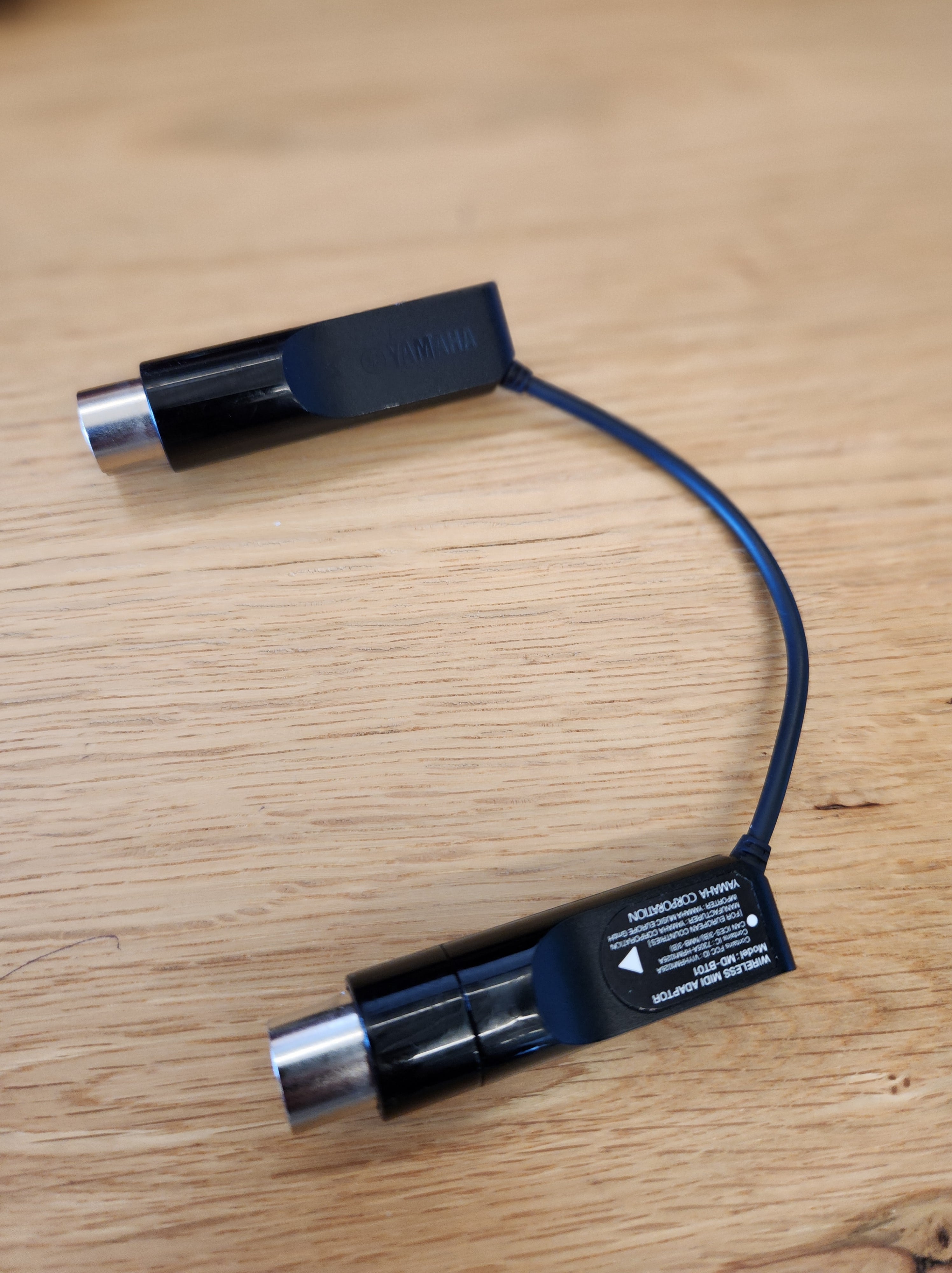

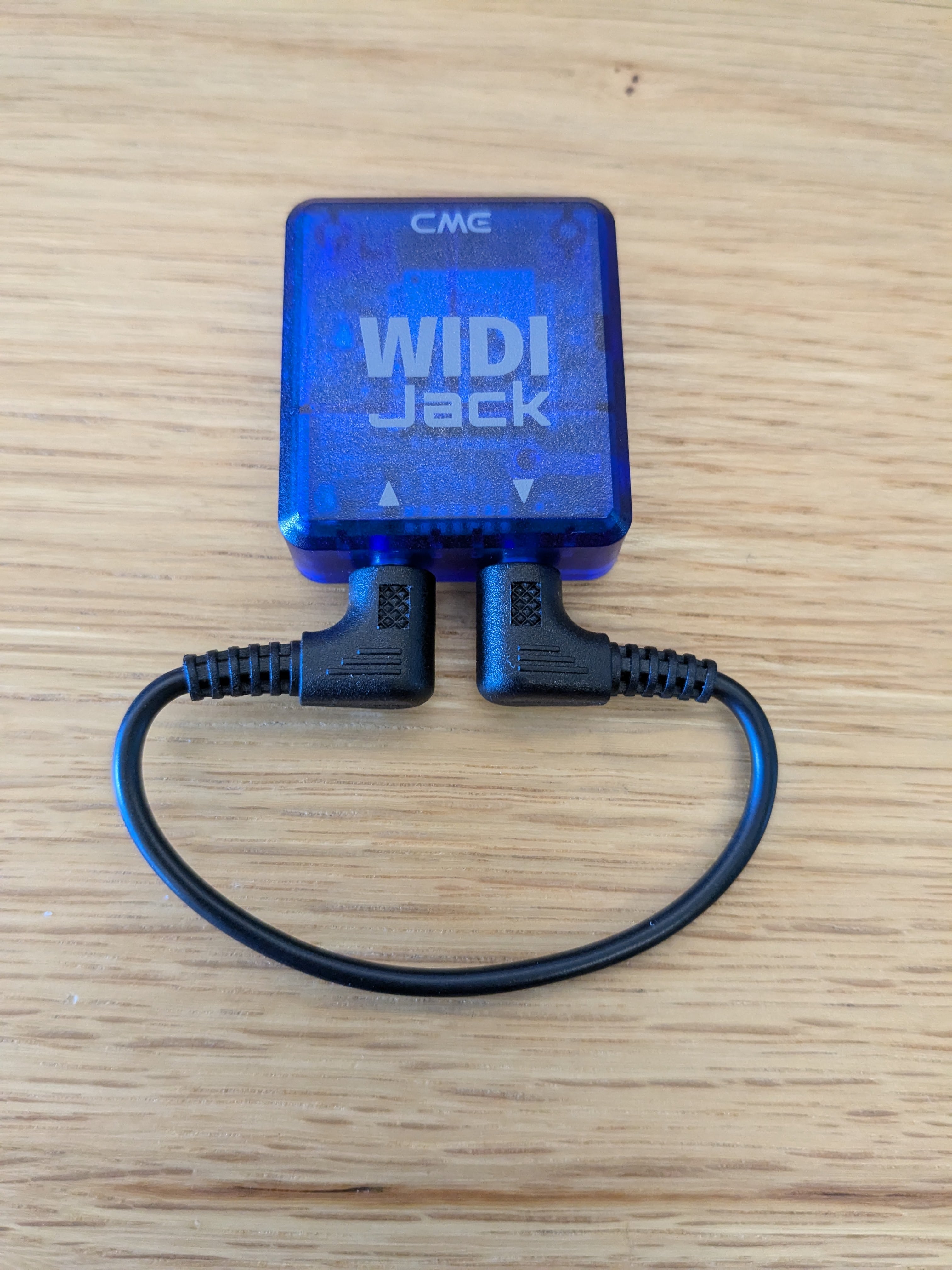

รูปที่ 4 อินเทอร์เฟซ MIDI ผ่านบลูทูธ เช่น Yamaha MD-BT01 หรือ Roland WM-1

การทดสอบ Loopback

การทดสอบการวนกลับทั้งหมดจะส่งข้อความ MIDI ชุดหนึ่งออกผ่านอุปกรณ์ต่อพ่วงทดสอบ วนกลับข้อมูลดังกล่าว แล้วตรวจสอบอินพุตของอุปกรณ์ดังกล่าวเพื่อตรวจสอบว่าข้อมูลที่ได้รับตรงกับข้อมูลที่ส่งไป

การทดสอบทั้งหมดต่อไปนี้ต้องผ่านก่อนที่คุณจะทำเครื่องหมายว่าผ่านในแอป

ทดสอบ USB MIDI loopback

1. ในอุปกรณ์ต่อพ่วงอินเทอร์เฟซ USB Audio/MIDI ให้เชื่อมต่ออินพุต MIDI กับเอาต์พุต MIDI ด้วยสาย DIN MIDI มาตรฐาน 5 ขา
2. เชื่อมต่ออุปกรณ์ต่อพ่วงอินเทอร์เฟซเสียง/MIDI ของ USB กับอุปกรณ์ทดสอบ (DUT) เมื่อ DUT จดจำอุปกรณ์ต่อพ่วงที่เชื่อมต่อ หน้าจอทดสอบจะแสดงชื่ออุปกรณ์ (อินพุตและเอาต์พุต) และปุ่มทดสอบอินเทอร์เฟซ USB MIDI จะพร้อมใช้งาน
3. แตะทดสอบอินเทอร์เฟซ USB MIDI
4. รอให้การทดสอบเสร็จสิ้น แล้วดูผลลัพธ์ที่รายงานในหน้าจอการทดสอบ

ทดสอบการวนลูป MIDI เสมือนจริง

คุณไม่จำเป็นต้องใช้ฮาร์ดแวร์ภายนอกในการทดสอบนี้

1. แตะทดสอบอินเทอร์เฟซ MIDI เสมือน
2. รอให้ทดสอบเสร็จ แล้วดูผลลัพธ์ที่รายงานบนหน้าจอทดสอบ

ทดสอบบลูทูธ MIDI loopback

1. ดาวน์โหลดและติดตั้งแอป MIDI BLE Connect จาก Play Store
2. ในอุปกรณ์ต่อพ่วงอินเทอร์เฟซเสียง/MIDI ของ USB ให้เชื่อมต่ออินเทอร์เฟซ MIDI ผ่านบลูทูธกับขั้วต่ออินพุตและเอาต์พุต MIDI ที่ด้านหลังอินเทอร์เฟซเสียง/MIDI ของ USB ขั้วต่อบนอินเทอร์เฟซ MIDI ผ่านบลูทูธมีทิศทางที่เจาะจง ดังนี้
   • ปลั๊กอินพุตบนอินเทอร์เฟซ MIDI ของบลูทูธต้องเชื่อมต่อกับแจ็คอินพุตบนอินเทอร์เฟซเสียง/MIDI ของ USB
   • ปลั๊ก OUTPUT บนอินเทอร์เฟซ Bluetooth MIDI ต้องเชื่อมต่อกับช่องเสียบ OUTPUT บนอินเทอร์เฟซ USB Audio/MIDI
3. เชื่อมต่ออุปกรณ์ต่อพ่วงอินเทอร์เฟซเสียง/MIDI ของ USB กับ DUT
4. เรียกใช้แอป MIDI BLE Connect แล้วสแกนหาอุปกรณ์ MIDI ผ่านบลูทูธที่เชื่อมต่อกับอุปกรณ์ต่อพ่วง USB เลือกอุปกรณ์ MIDI ผ่านบลูทูธนี้
5. เมื่อ DUT จดจำอุปกรณ์ต่อพ่วงที่เชื่อมต่อ หน้าจอทดสอบจะแสดงชื่ออุปกรณ์ (อินพุตและเอาต์พุต) และปุ่มอินเทอร์เฟซ MIDI ผ่านบลูทูธ USB จะพร้อมใช้งาน
6. แตะอินเทอร์เฟซ MIDI ผ่าน USB ของบลูทูธ
7. รอให้ทดสอบเสร็จ แล้วดูผลลัพธ์ที่รายงานในหน้าจอทดสอบ
