Tests MIDI CTS Verifier

Les tests suivants vérifient que le système MIDI (Musical Instrument Digital Interface) et l'API C ou C++ associée (pour le test MIDI natif) et l'API de langage Java (pour le test MIDI JAVA) fonctionnent comme prévu. Ce test présente les exigences suivantes:

  • Périphériques requis:un périphérique MIDI avec les câbles de bouclage associés.

Des exemples de périphériques MIDI avec des câbles de bouclage associés sont présentés dans les figures suivantes:

USB avec MIDI à l'avant

Figure 1 : Vue avant d'une interface audio USB avec ports MIDI d'entrée/sortie

USB avec MIDI à l'arrière

Figure 2. Arrière d'une interface audio USB avec ports d'E/S MIDI

Câble MIDI DIN 5 broches standard

Figure 3. Un câble DIN MIDI standard à 5 broches

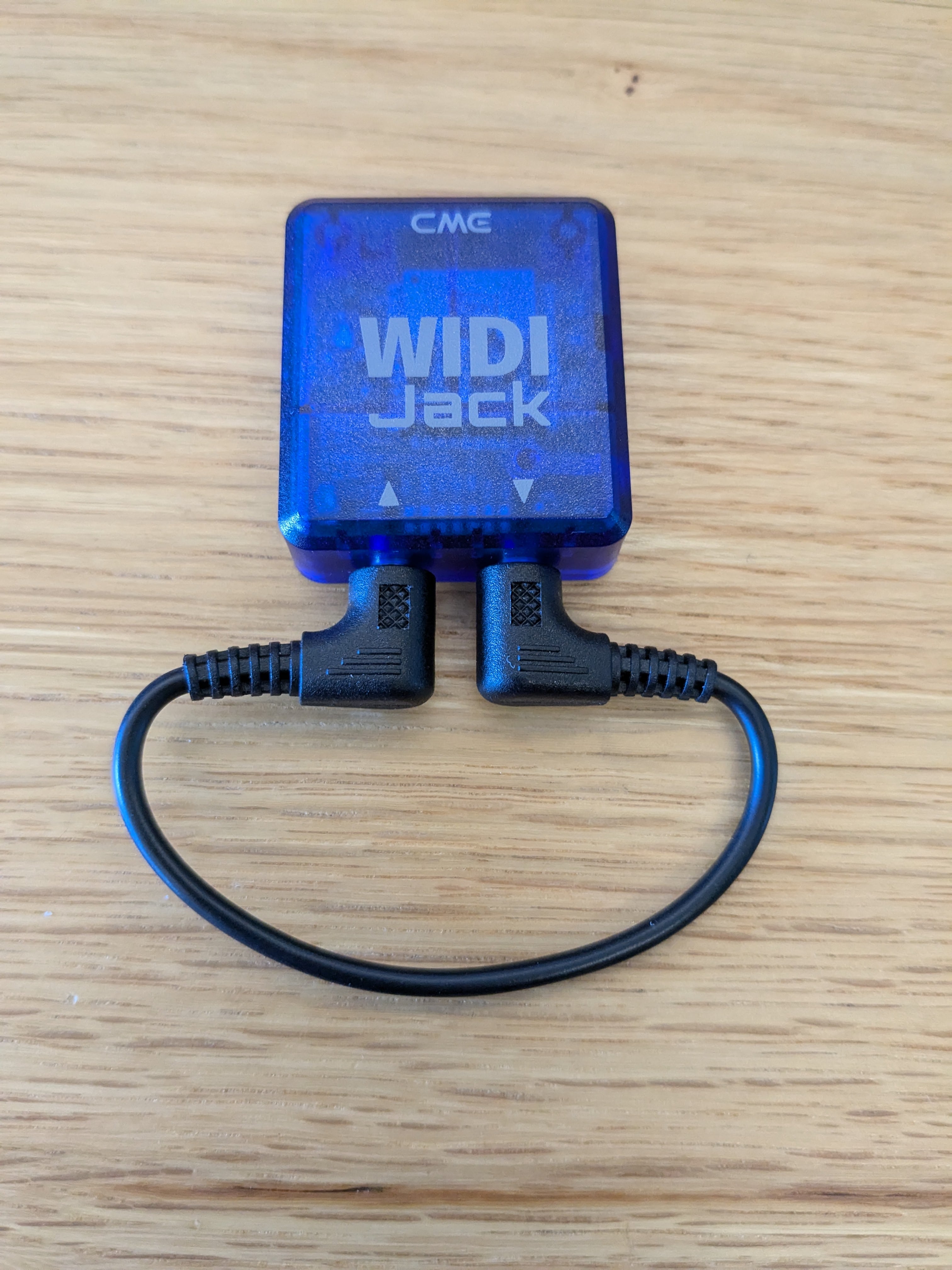

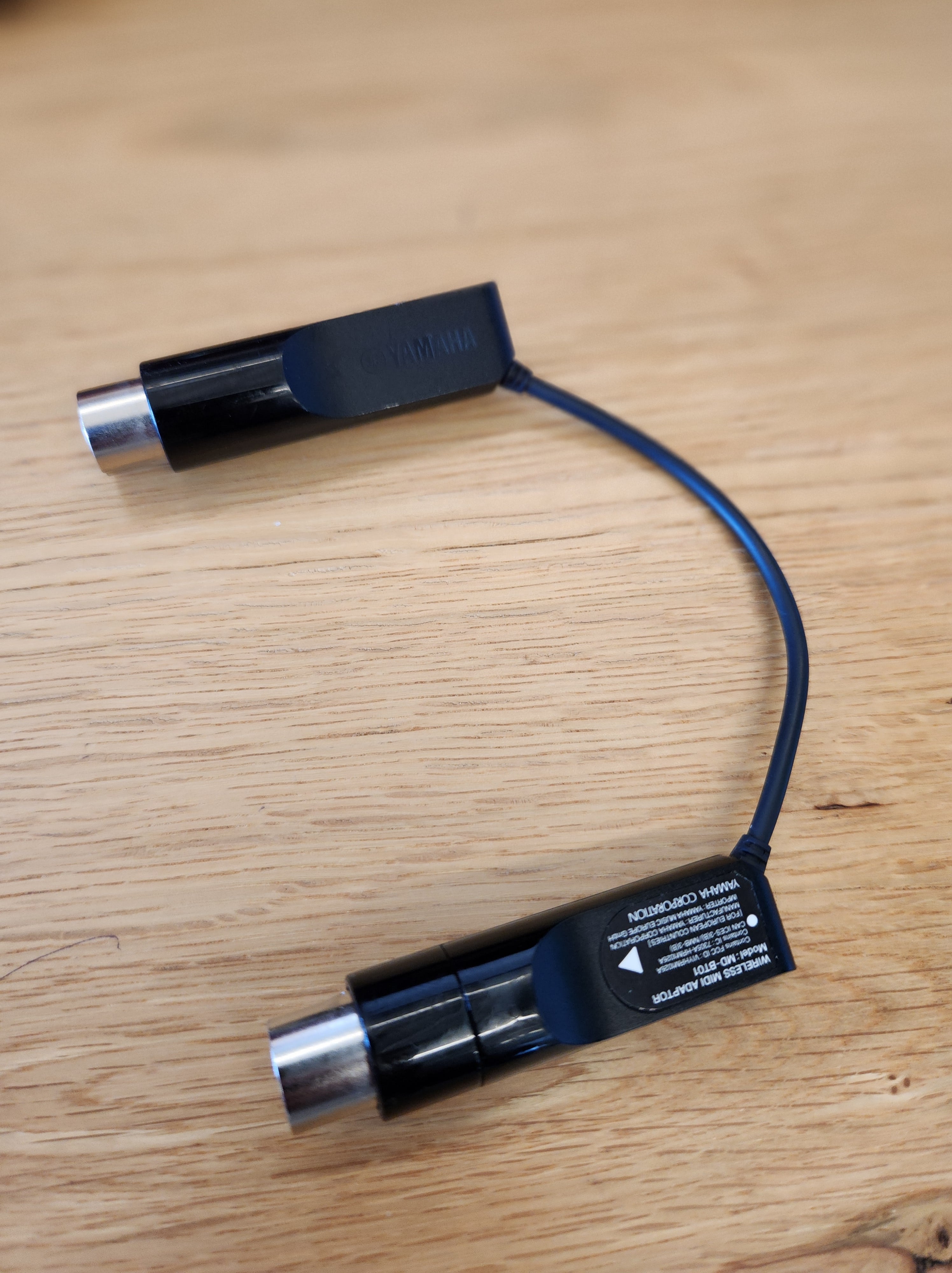

Interface MIDI Bluetooth

Figure 4. Une interface MIDI Bluetooth, telle qu'une Yamaha MD-BT01 ou un Roland WM-1

Tests de bouclage

Tous les tests de bouclage envoient un ensemble de messages MIDI via le périphérique de test, bouclent ces données, puis surveillent l'entrée de cet appareil pour vérifier que les données reçues correspondent aux données envoyées.

Tous les tests suivants doivent réussir avant que vous puissiez les marquer comme réussis dans l'application.

Tester la boucle MIDI USB

  1. Sur le périphérique d'interface audio/MIDI USB, connectez l'entrée MIDI à la sortie MIDI à l'aide d'un câble MIDI DIN à 5 broches standard.
  2. Connectez le périphérique d'interface audio/MIDI USB à l'appareil sous test. Lorsque le DUT reconnaît le périphérique connecté, l'écran de test affiche les noms des appareils (entrée et sortie) et rend le bouton Test USB MIDI Interface (Tester l'interface MIDI USB) disponible.
  3. Appuyez sur Tester l'interface MIDI USB.
  4. Attendez la fin du test, puis consultez les résultats sur l'écran de test.

Tester le bouclage MIDI virtuel

Aucun matériel externe n'est requis pour ce test.

  1. Appuyez sur Tester une interface MIDI virtuelle.
  2. Attendez la fin du test, puis affichez les résultats sur l'écran de test.

Tester le bouclage Bluetooth MIDI

  1. Téléchargez et installez l'application MIDI BLE Connect depuis le Play Store.
  2. Sur le périphérique d'interface audio/MIDI USB, connectez l'interface MIDI Bluetooth aux connecteurs d'entrée et de sortie MIDI à l'arrière de l'interface audio/MIDI USB. Les connecteurs de l'interface MIDI Bluetooth ont une orientation spécifique :
    • La prise INPUT de l'interface MIDI Bluetooth doit être connectée à la prise INPUT de l'interface Audio/MIDI USB.
    • La prise OUTPUT de l'interface MIDI Bluetooth doit être connectée à la prise OUTPUT de l'interface Audio/MIDI USB.
  3. Connectez le périphérique d'interface audio/MIDI USB au DUT.
  4. Exécutez l'application MIDI BLE Connect. Recherchez l'appareil MIDI Bluetooth connecté au périphérique USB. Sélectionnez cet appareil MIDI Bluetooth.
  5. Lorsque le DUT reconnaît le périphérique connecté, l'écran de test affiche les noms des appareils (entrée et sortie) et rend le bouton Bluetooth USB MIDI Interface disponible.
  6. Appuyez sur Interface MIDI USB Bluetooth.
  7. Attendez la fin du test, puis consultez les résultats dans l'écran de test.
