מערכת מודולרית

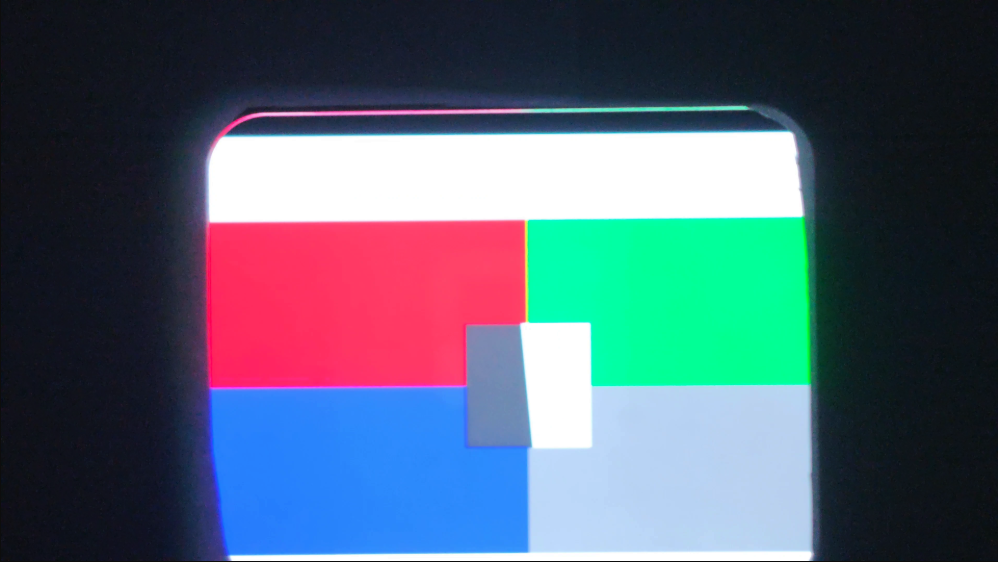

מערכת המערך המודולרית תומכת באוטומציה של בדיקות ITS ומורכבת מפלסטיק תיבה שהיא בקרה נומרית ממוחשבת (CNC) נחתכו משרטוטים בעיצוב בעזרת מחשב (CAD), לוח תרשים ומכשיר בבדיקה (DUT). מערכת המערך המודולרית מורכבת ממתקן בסיס ו חבילת תקשורת סלולרית. המרחק בתרשים של מתקן הבסיס המודולרי הוא 22 ס"מ, בדיקה של מצלמות של מכשירים ניידים עם FoV מ-60 מעלות עד 120 מעלות. מתקן הבסיס יכול לבצע בדיקה מסובבת ב-90 מעלות עם ה-DUT למעלה (מוצג באיור 2).

מערך התוסף לטלקומוניקציה תומך במצלמות בדיקה עם מינימום ארוך מרחק המיקוד (מצלמות טלפוטו). המתקן לחיבור הטלקומוניקציה מוטמע מתקן בסיסי ויכול להגדיל את המרחק של התרשים לעד 100 ס"מ.

איור 1. מתקן בסיס מודולרי.

איור 2. מתקן בסיס מודולרי מסתובב ב-90 מעלות.

היסטוריית גרסאות

בטבלה הבאה מתוארת היסטוריית הגרסאות של מערכת הארכיטקטורה המודולרית והוא כולל קישורים להורדה לכל גרסה של קובצי הייצור.

תאריך	גרסה	הורדת קובץ לסביבת ייצור	יומן השינויים
יוני 2024	1.2	גרסה 1.2 של מתקן בסיס מודולרי	גרסה ראשונית

רכישת מערכת מודולרית

אנחנו ממליצים לרכוש מערכת עיבוד מודולרית, מתקן אופציונלי לטלקומוניקציה, ואביזרים מאחד מהספקים המוסמכים הבאים.

• Byte Bridge Inc.
  ארה"ב: 1502 Crocker Ave, Hayward, CA 94544-7037
  סין: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  www.bytebt.com
  [e-mail]
  ארה"ב: [phone]
  סין: [phone]

• העיצוב שלי
  4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
  twmyway.com
  [e-mail]
  [phone]

הערה: כדי לקבל תמיכה נוספת במכשירים מתקפלים או במכשירים גדולים עם גורם צורה, יכול לרכוש ערכה מתקפלת.

שרטוטים מכניים

זהו שרטוט מכני של מתקן הבסיס המודולרי.

איור 3. שרטוט מכני של מתקן בסיס מודולרי

הגדרה של מתקן בסיס

כדי להגדיר מתקן בסיס מודולרי:

1. רכישת מערכת מודולרית מספק מורשה.

2. צריך לוודא שכל הרכיבים בטבלה הבאה מופיעים (הפריטים מוצגים איור 4).

   רכיב	כמות
   מתקן בסיס מודולרי	1
   תושבת לטלפון	2
   תושבת לטאבלט	1
   ספק כוח 12 וולט (רשום UL, מינימום 1A)	1
   צמצם	1



   איור 4. רכיבים מודולריים של מתקן בסיס.

3. בהתאם להגדרה שלך, עליך לוודא שיש לך את האביזרים הדרושים בטבלה הבאה (מוצגת באיור 5). ניתן לרכוש את האביזרים האלה מספק מוסמך.

   פריט	כמות
   שלט תאורה (יכולת לשלוט ב-3 מתקנים לכל היותר)	1
   ספק כוח 5 וולט לבקר תאורה	1
   כבל חבית DC שמחבר את התאורה למתקן בסיס מודולרי	1
   מתאם כבל DC (5.5 מ"מ x 2.1 מ"מ עד 3.5 מ"מ x 1.35 מ"מ)	1
   כבל USB A לכבל USB	1
   ערכה מתקפלת (אם DUT הוא מכשיר מתקפל)	1



   איור 5. פריטים אופציונליים למתקן בסיס מודולרי.

4. מוודאים שאין דליפות אור באמצעות אחת מהפעולות הבאות:

   1. יוצרים צמצם שמתאים למודול המצלמה של ה-DUT אין דליפות אור (כפי שמוצג באיור 6). ניתן לחתוך את פתחי הצמצם מלוחות הספוג שסופקו או הוגדרו על ידי ספק מוסמך. כדי לקבל את הכיוון הנכון של הדמות, מכשירי DUT כשהמצלמה האחורית פונה למכשיר מסובבים ב-90° נגד כיוון השעון וגופי DUT כשהמצלמה הקדמית פונה מתבצע סיבוב של המכשיר ב-90° בכיוון השעון. מוודאים שהצמצם מוגדר בהתאם.



      איור 6. תיצרו מפתחי צמצם כדי למנוע דליפת אור.

   2. משתמשים בשער כהה כדי לכסות את המתקן כדי למנוע דליפת אור, ללא פתחים. נדרש. (מוצג באיור 7).



      איור 7. מניעת דליפת אור באמצעות מסך.

5. התקנה של תושבת רגילה לטלפון או תושבת לטלפון מתקפל על גבי החלק הקדמי פאנל הרכבה לטלפון בגובה מתאים באמצעות בריח ניילון ואגוז כפי שמתואר באיור 8.



   איור 8. התקנת צמצם ותושבת לטלפון.

6. התקנת התושבת של הטאבלט על לוח התושבת של הטאבלט במקום מתאים גובה באמצעות בריח ניילון ואום.

7. צריך להתקין את הטאבלט במסך ולחבר אותו למארח כפי שמוצג איור 9. יש לקבע את הטאבלט באמצעות בוכנת.



   איור 9. התקנת טאבלט.

8. כדי להקל על הפעולה במסך, הגדרת DUT לפני טעינת ה-DUT.

9. טוענים את ה-DUT ומתחברים למארח.

10. יש ליישר את ה-DUT כך שמרכז מודול המצלמה יהיה תואם (או) קרוב מאוד) למרכז הטאבלט. כדי לכוונן את הגובה, משחררים את את בורגי הקיבוע לטלפון ומחליקים את המעמד כלפי מעלה או כלפי מטה. בהתאמה, אבטח את ה-DUT באמצעות בוכנת הטעינה.



    איור 10. התקנת DUT.

11. לצורכי תאורה, יש לחבר את כבל התאורה ממתקן הייצוב הבאים:

    1. ספק כוח 12 וולט



       איור 11. האור מחובר לספק כוח של 12 וולט.

    2. בקר תאורה (ייתכן שיהיה צורך במתאם)



       איור 12. נורה מחוברת לבקר תאורה.

בסיום ההגדרה של מתקן הבסיס המודולרי, מגדירים את המארח ו סביבת בדיקה (הגדרת CTS). בשביל הקובץ config.yml, משתמשים בהגדרות הבאות:

• 22 = chart\_distance
• lighting\_ch = [ערוץ בקר מחובר], או להשאיר את המצב הנוכחי אם לא באמצעות בקר תאורה.

הגדרה של תשתית טלסקופית

יש לפעול לפי השלבים הבאים כדי להגדיר את המתקן האופציונלי של תוסף לטלקומוניקציה.

1. רכישת מתקן בסיס מודולרי ומתקן מאריך מודולרי עם אישור ספק. אפשר לבנות את המערך באמצעות קובצי הייצור, אבל זו לא הדרך כי החיתוך וההרכבה חייבים להיות מדויקים כדי להבטיח במתקן התוסף אין בעיות התאמה.

2. צריך לוודא שיש לך מתקן בסיס מודולרי פעיל ומתקן מאריך לטלקומוניקציה (כפי שמוצג באיור 13).



   איור 13. מתקן בסיס מודולרי עם סיומת טלסקופית.

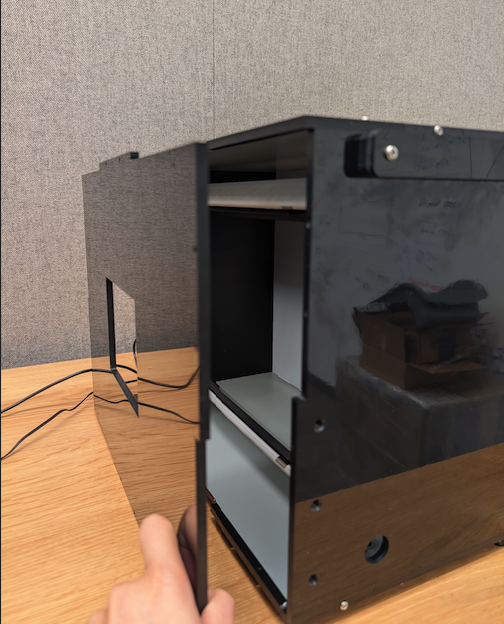

3. מסירים את פאנל הקיבוע של הטלפון על ידי הסרת בורגי ניילון 6x באופן ידני (3 פועלים בכל צד).



   איור 14. הסרת 6 ברגי ניילון באזור המודגש באופן ידני.

4. יש להניח את מתקן הייצוב ואת מתקן הטעינה לטלאים על המשטח שבו מתבצעת הבדיקה מתבצעות. כדי להימנע מעומס על נקודות הטעינה, לא מומלץ להזיז את המתקן שהורכב.

5. צריך למקם את מתקן התוסף כך ש-6 החריץ במתקן התוסף מתאימה ל-6 החורים במתקן הבסיס.



   איור 15. יישור חורים באמצעות חורים.

6. מחברים את מתקן התוסף למתקן הבסיס על ידי התקנה של 6 הברגים. בזמן התקנת הברגים, דוחפים בעדינות את שני הברגים כדי לוודא כך שאין פערים בין דליפות אור (אפשר לבקש מקולגה עזרה לפי הצורך). ידיים מהדקים את הברגים.



   איור 16. חיבור מתקנים של בסיס והארכה.

7. הגדרת הצמצם (או מסך הפתיחה) והתקנת תושבות ומזהי DUT לטלפון כפי שמתואר במאמר הגדרת Base rig.



   איור 17. חיבור תושבות לטלפון ו-DUT.

הערה: התאורה מוגדרת רק במתקן הבסיס. במתקן של תוסף הטלפון ללא תאורה, אלא אם צוין על ידי ספק מוסמך.

כשמסיימים את ההגדרה של רצף התוספים, מגדירים את המארח ו סביבת בדיקה (הגדרת CTS). בשביל הקובץ config.yml, משתמשים בהגדרות הבאות:

• chart_distance = [המרחק הכולל מ-DUT לטאבלט]
• lighting_ch = [ערוץ בקרה מחובר], או להשאיר את המצב הנוכחי אם לא באמצעות בקר תאורה.

צריך להסיר את מתקן התוסף

כדי להסיר את מתקן התוסף, מבצעים את שלבי ההתקנה הפוכים. כשמתקינים את לוח הטעינה של הטאבלט, יש לדחוף את הלוח אל הבסיס כדי לוודא שאין פערים במקרה של דליפות אור (כפי שמוצג באיור 17). מהדקים את הברגים ביד.

איור 18. דחיפת לוח הטעינה של הטאבלט אל מתקן הבסיס.

שאלות נפוצות

למה הנורות מופיעות מעומעם או למה מופיעה שגיאת תאורה כשמריצים את ITS?

השגיאה הזו מופעלת כשהתאורה במכשיר הופכת לעמעום, יכול לנבוע כתוצאה מצריכת חשמל או תקלה ב-LED בגלל גיל או ספק כוח פגום. כדי לפתור את הבעיה, בצע את הצעדים הבאים:

1. מוודאים שהתאורה פועלת כמו שצריך:

   • צריך להחליף את ספק החשמל (הספק שצוין ב-UL הוא 12 וולט, 2 אמפר לפחות).
   • צריך להחליף את נורית ה-LED (יש לעיין ב-BOM או לפנות לספק לקבלת מידע נוסף מידע).

2. כדי לוודא שהלוקס של נוריות ה-LED נמצא ברמה המתאימה (100-130), בדקו את לוקס באמצעות מד דיגיטלי. (The YF-1065 lux Meter משמש את Contempo Views לדוגמה). מניחים את מד האור בצד הטאבלט ומסובבים אותו 2,000 לוקס כדי למדוד את האור (מוצג באיור 20).



   איור 19. YF-1065 מבית Contempo.



   איור 20. מד לוקס שמודד אור מהצד עם תושבת לטאבלט.

3. בהתאם לערך לוקס שנמדד, פועלים לפי השלב המתאים:

   • אם התאורה ברמה הנכונה, מבריגים את הלוחית הקדמית והאחורית בתוך תחרה.
   • אם עוצמת התאורה לא נכונה, צריך לבדוק שנורית ה-LED והחשמל מספר החלק באספקה נכון.

דברים שכדאי לחפש

הדוגמאות הבאות הן שגיאות ייצור נפוצות שעלולות לעבד בדיקות לא יציב.

• חלונית אחורית עם חורים לטאבלט. כתוצאה מכך בדיקה של find_circle נכשלה בגלל המעגלים הנוספים שנוצרו על ידי חורים לברגים.



  איור 21. חלונית אחורית עם חורים חורים.

• חסרות מגבות. כתוצאה מכך, פלגי התאורה נבדלים משלוח.



  איור 22. חסרה פינה על וסת תאורה.

• ספק כוח שאינו רשום ב-UL. שימוש בספק כוח בעל אישור UL עומד בדרישות מפרט. זה חשוב כדי להפעיל את התאורה באופן בטוח.



  איור 23. דוגמה לספק כוח שרשום ב-UL.

• בורגי החלקה על התושבת או על התושבת של הטלפון שלא תומכים במשקל של טאבלט או טלפון. הדבר בדרך כלל נגרם כתוצאה משרשורים פגומים מציין שצריך להבריג מחדש את החור.



  איור 24. חור עם חוטים פגומים.
