Pruebas del verificador CTS de audio USB

Varias pruebas de Android Compatibility Test Suite (CTS) para audio USB de Android requieren la conexión física de periféricos de audio USB. Para estos, se han implementado pruebas adicionales de CTS Verifier.

Nomenclatura

A lo largo de este documento, los términos "dispositivo" y "periférico" se utilizan de manera muy precisa:

  • Dispositivo se refiere al dispositivo Android.
  • Periférico se refiere a un periférico de audio USB externo conectado al dispositivo Android.

Utilice los periféricos que se enumeran a continuación para las pruebas del verificador CTS de audio USB.

interfaz de audio USB

Se requiere uno de estos periféricos para realizar la prueba de atributos de periféricos de audio USB. También se pueden utilizar para la prueba de reproducción y la prueba de grabación.

Una interfaz de audio USB (A PreSonus AudioBox 96). interfaz de audio USB

auriculares USB

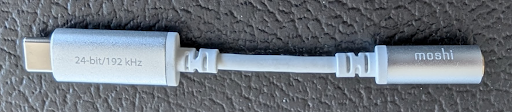

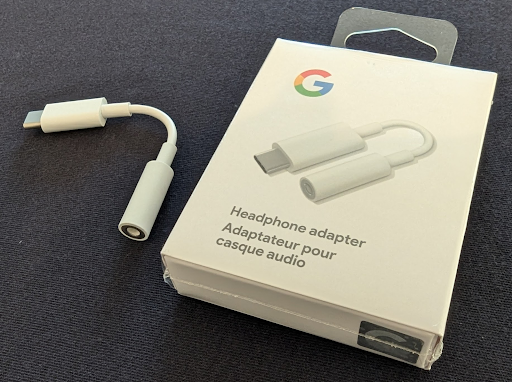

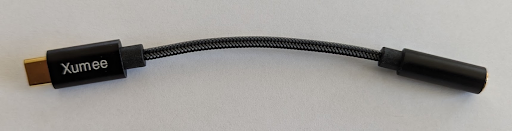

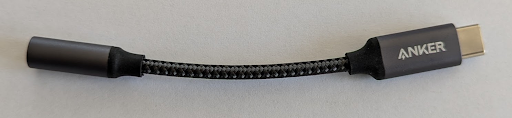

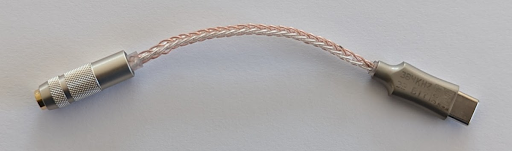

Para las pruebas de bucle invertido de audio USB de CTS Verifier, recomendamos encarecidamente utilizar el adaptador de auriculares digital USB-C a 3,5 mm de Google . Hemos descubierto que muchos otros adaptadores añaden una latencia significativa. Algunos también añaden cancelación de eco, lo que puede bloquear la señal de loopback.

La prueba de botones de audio USB de CTS Verifier no requiere un periférico de auricular USB específico. Puede ser cualquiera de los siguientes:

Tenga en cuenta que en cualquier caso, el botón debe producir códigos de tecla virtuales para los tres botones requeridos (subir volumen, bajar volumen, reproducir/pausar) para que la prueba sea exitosa. Consulte la sección Mapeo de software en la Especificación de accesorios para auriculares USB de Android para conocer los códigos de clave virtual.

Un auricular USB. auriculares USB

Hardware adicional requerido

Cables de conexión (para loopback) 2 cables de conexión cortos de ¼" macho a ¼" macho para conectar las salidas a las entradas del USB

Cables de conexión de ¼" macho a ¼" macho. cables de conexión

cable periférico USB

Este cable (que normalmente viene con el periférico) conecta el periférico de audio USB al dispositivo host. cable periférico

Adaptador USB "On The Go" (OTG)

Se requiere un adaptador USB "On The Go" (OTG) para conectar físicamente el periférico al dispositivo Android e indicarle al dispositivo Android que debe asumir el rol de "host". adaptador OTG

Auriculares analógicos para monitorear la salida de la interfaz de audio USB para la prueba de reproducción.

Conjunto de auriculares analógicos. auriculares analogicos

Pruebas

En cada prueba, indique el éxito de la prueba haciendo clic en el botón de aprobación de la prueba (marca de verificación). De lo contrario, indique el error de la prueba haciendo clic en el botón de error de prueba (signo de exclamación).

prueba de atributos

Abstracto

Esta prueba verifica que los atributos (frecuencias de muestreo admitidas, configuraciones de canales, formatos de muestra, etc.) coincidan con el conjunto de atributos conocidos a priori del dispositivo.

Proceso

Después de invocar la prueba desde el menú principal, conecte un periférico de audio USB. Si los atributos coinciden, se habilitará el botón de aprobación de prueba (marca de verificación).

Seleccione Prueba de atributos periféricos de audio USB. prueba de atributos
Se muestra un resumen de instrucciones. resumen de atributos
Pantalla de preconexión. preconexión de atributos
Periférico de audio USB conectado a un dispositivo Android con cable periférico y adaptador OTG. atributos conectados
Pantalla posterior a la conexión. atributos post conexión

Prueba de juego

Abstracto

Esta prueba verifica que la reproducción de audio esté funcionando. Para ello, genera un tono de prueba de 1 KHz y lo presenta en estéreo (dos canales) al periférico de audio USB.

Proceso

Después de invocar la prueba desde el menú principal, conecte la interfaz de audio USB, incluidos los auriculares analógicos, al conector de salida de auriculares en la interfaz para monitorear.

Presione el botón REPRODUCIR . Si el tono de prueba se escucha en ambos canales del auricular, indique que la prueba pasó haciendo clic en el botón de prueba aprobada (marca de verificación). Si uno o ambos canales no reproducen el tono, indique el error de la prueba haciendo clic en el botón de error de prueba (signo de exclamación).

Notas

Seleccione Prueba de reproducción de periféricos de audio USB. prueba de juego
Se muestra un resumen de instrucciones. resumen de juego
Pantalla de preconexión. jugar preconexión
Conecte el periférico de audio USB al dispositivo Android.

Los auriculares están conectados al conector de salida de auriculares en la interfaz de audio USB para monitoreo.

jugar conectado
Pantalla posterior a la conexión. jugar post conexión

Prueba de grabación (bucle invertido)

Abstracto

Esta prueba verifica que la grabación de audio esté funcionando. Lo hace generando un tono en las salidas de la interfaz de audio USB, que luego se enruta mediante cables de conexión a las entradas del periférico de audio USB.

Proceso

Después de invocar la prueba desde el menú principal, conecte la interfaz de audio USB. Conecte las salidas analógicas a las entradas analógicas con cables de conexión. Presione el botón GRABAR BUCLE ATRÁS . Si ambos canales del tono de prueba grabado se muestran en la vista a continuación, indique que la prueba pasó haciendo clic en el botón de prueba aprobada (marca de verificación). Si uno o ambos canales no se muestran, indique el error de la prueba haciendo clic en el botón de error de prueba (signo de exclamación).

Notas

Asegure una conexión positiva de las tomas de entrada y salida del periférico. Será necesario ajustar los niveles de entrada para visualizar correctamente la señal grabada.

Seleccione Prueba de grabación de periféricos de audio USB. prueba de registro
Se muestra un resumen de instrucciones. resumen del registro
Pantalla de preconexión. preconexión de registro
Interfaz de audio USB con loopback conectado al dispositivo Android. registro conectado
Conexiones en la parte posterior de la interfaz de audio USB. registro conectado en la parte posterior
Conexiones en la parte frontal de la interfaz de audio USB. registro conectado en frente
Pantalla posterior a la conexión. conexión de publicación de registro
Pantalla posterior a la conexión, con prueba de registro en ejecución. grabar postconexión en ejecución

Prueba de botones de auriculares

Abstracto

Esta prueba verifica que los botones multimedia/transporte de los auriculares recomendados se reconozcan correctamente.

Proceso

Después de invocar la prueba desde el menú principal, conecte el periférico auricular USB. Presione cada botón multimedia/transporte (reproducir, pausar, subir y bajar volumen) en el auricular. A medida que cada uno sea reconocido, será reconocido en el panel de prueba. Cuando se hayan reconocido todos los botones, se habilitará el botón de aprobación de prueba (marca de verificación). Haga clic en el botón de aprobación de la prueba para indicar el éxito. Si no se reconoce el conjunto completo de botones, indique el error de la prueba haciendo clic en el botón de error de prueba (signo de exclamación).

Notas

El periférico del auricular USB conectado al dispositivo Android.

Tenga en cuenta el adaptador OTG.

botones conectados
Seleccione Prueba de botones periféricos de audio USB. prueba de botones
Se muestra un resumen de instrucciones. resumen de botones
Periférico conectado, pero no se reconocen botones (aún).

Tenga en cuenta que los botones esperados (que son conocidos por el perfil del dispositivo) se indican con texto blanco; aquellos que no forman parte del periférico de prueba se muestran en texto gris.

botones no reconocidos
Periférico conectado y botones esperados reconocidos. botones reconocidos
