جزئیات جعبه فیوژن سنسور

این صفحه اطلاعاتی در مورد نحوه خرید یا مونتاژ سنسور فیوژن باکس ارائه می دهد. Sensor Fusion Box در تست CameraITS sensor_fusion و تست همگام سازی multi-camera استفاده می شود. این یک محیط آزمایشی ثابت برای اندازه‌گیری دقت مهر زمانی سنسورها برای دستگاه‌های Android، به‌ویژه سنسورهای تصویر دوربین و ژیروسکوپ‌ها را فراهم می‌کند. این شامل اجزای جعبه پلاستیکی است که با لیزر از نقشه های طراحی به کمک کامپیوتر (CAD) برش داده شده اند و یک جعبه کنترل سروو.

شما می توانید یک جعبه سنسور فیوژن بخرید یا خودتان بسازید.

یک جعبه فیوژن سنسور بخرید

ما توصیه می کنیم جعبه سنسور فیوژن را از یکی از فروشندگان واجد شرایط زیر خریداری کنید.

  • Byte Bridge Inc.
    ایالات متحده آمریکا: 1502 Crocker Ave, Hayward, CA 94544-7037
    چین: 22F #06-08، Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
    www.bytebt.com
    androidpartner@bytebt.com
    ایالات متحده آمریکا: +1-510-373-8899
    چین: +86-400-8866-490

  • طراحی MYWAY
    4F.، شماره 163، جاده فو-یینگ، منطقه XinZhuang، شهر جدید تایپه 242، تایوان
    twmyway.com
    sales@myway.tw
    +886-2-29089060

یک جعبه فیوژن سنسور بسازید

این بخش شامل دستورالعمل های گام به گام برای مونتاژ جعبه فیوژن سنسور از اجزای اکریلونیتریل بوتادین استایرن (ABS) برش لیزری است (نشان داده شده در شکل 1).

ترسیم CAD اجزای جعبه فیوژن سنسور

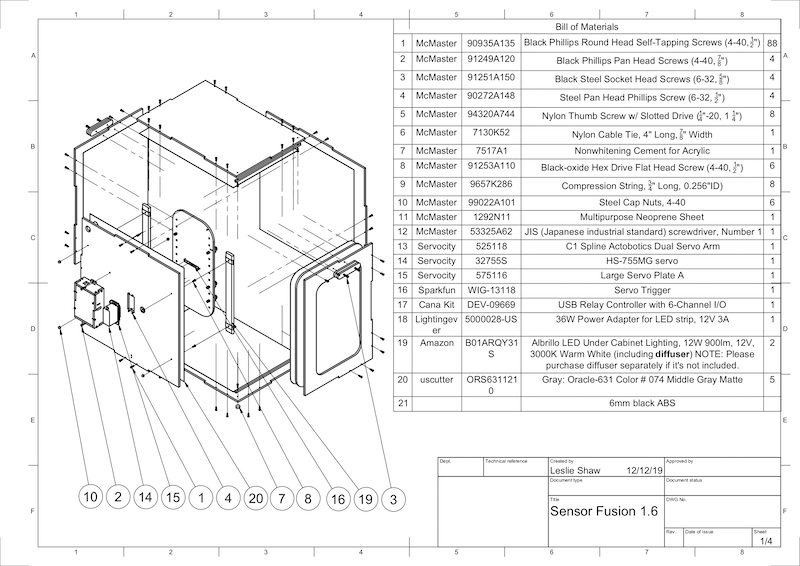

شکل 1. ترسیم مکانیکی اجزای جعبه فیوژن سنسور

ابزار مورد نیاز

قبل از شروع، مطمئن شوید که نقشه های فنی جعبه فیوژن سنسور (که در فایل فشرده Sensor Fusion Box موجود است) را دانلود کرده اید و ابزارهای زیر را در دسترس دارید:

  • پیچ گوشتی سر فیلیپس
  • پیچ گوشتی سر JIS
  • کلیدهای شش گوش
  • مجموعه مته برقی
  • چاقوی X-ACTO
  • نوار

مرحله 1: استیکرهای وینیل را اعمال کنید

پس از ایجاد اجزای ABS با کاتر لیزری، برچسب های وینیل را روی جعبه پلاستیکی بمالید تا کنترل رنگ مناسب را در داخل جعبه آزمایش به دست آورید:

  1. همانطور که در شکل 2 نشان داده شده است، وینیل را در سمت صاف ABS اعمال کنید. برای راهنمایی های مفید در مورد استفاده از وینیل، به wikiHow مراجعه کنید.

  2. سوراخ های لازم را روی وینیل با چاقوی اگزاکتو برش دهید.

    قطعات ABS

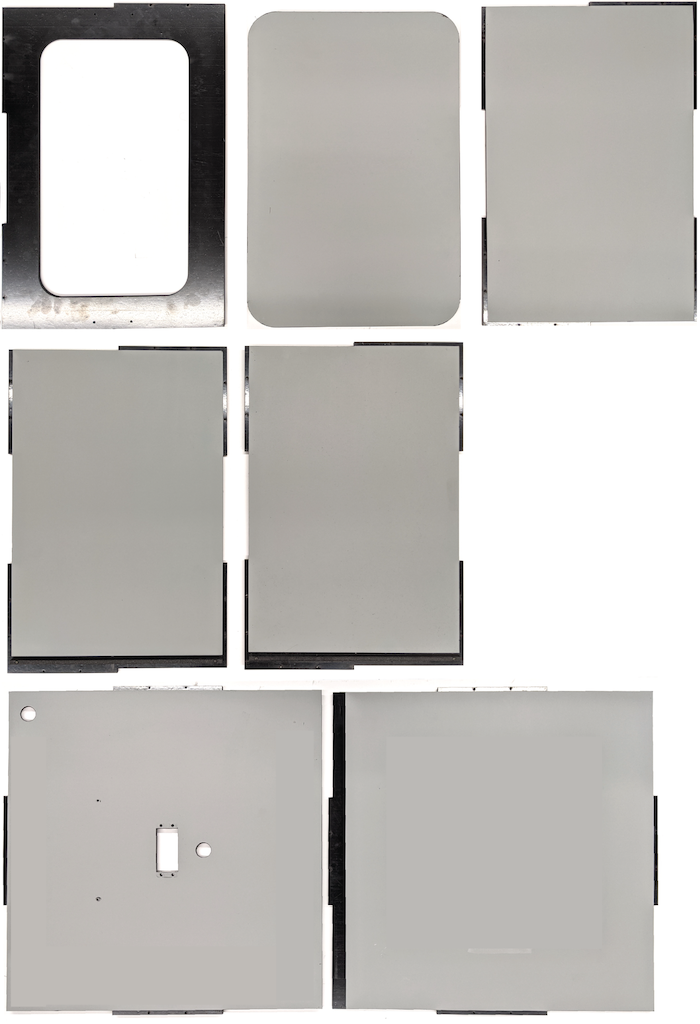

    شکل 2. قطعات ABS با وینیل اعمال شده در سمت صاف (داخلی جعبه)

  3. با استفاده از چسب اکریلیک، قطعات گرد ABS را روی چهار گوشه پانل زیرین بچسبانید.

    پانل پایین

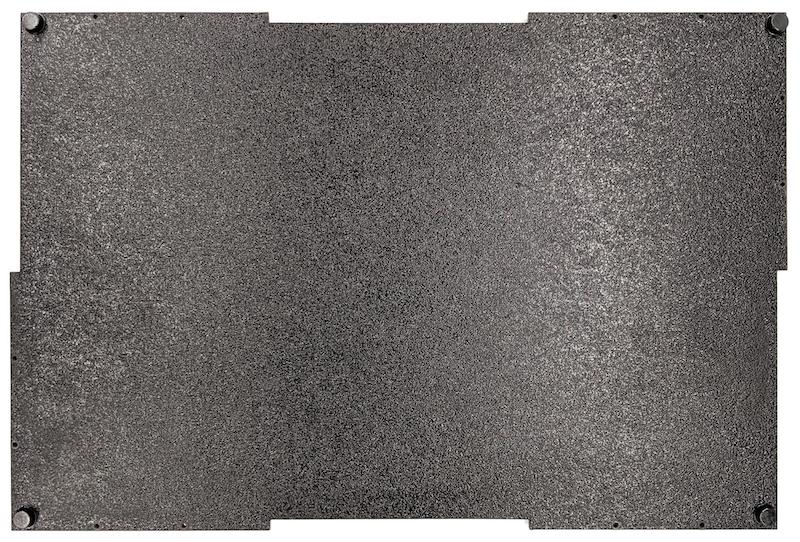

    شکل 3. پانل پایین با قطعات گرد ABS که به چهار گوشه چسبانده شده است.

مرحله 2: پایه تلفن را آماده کرده و پایه سروو را وصل کنید

برای آماده کردن پایه تلفن برای اتصال به سروو:

  1. با یک مته 1/4 اینچ تا 20 روی 20 سوراخ روی دستگاه تلفن ضربه بزنید.

    سوراخ های ثابت گوشی

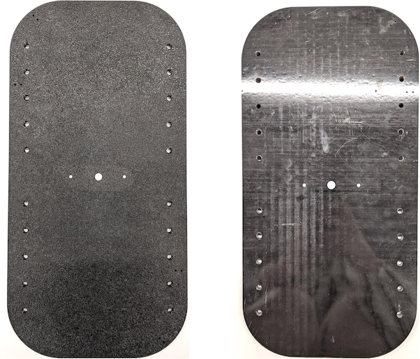

    شکل 4. دستگاه تلفن با سوراخ های ضربه خورده

  2. مطمئن شوید که برش‌های ABS، پیچ‌های نایلونی انگشتی، مهره‌های نایلونی (برای تنظیم ارتفاع پیچ در صورت لزوم)، بازوی سروو دوگانه Actobotics C1 spline، پیچ‌های 4-40 و فنرهای فشاری را دارید.

    قطعات پایه گوشی
    شکل 5. قطعات پایه تلفن

  3. پیچ های 4-40 را ببندید و (1.2 N*m یا 8.9 اینچ*lbf) بازوی سروو را در پشت پایه تلفن محکم کنید. با استفاده از همان پیچ‌ها و مهره‌های 4-40 کلاهکی، جداکننده ABS گوشی را که در قسمت جلوی پایه گوشی قرار دارد، محکم کنید.

    شفت سروو

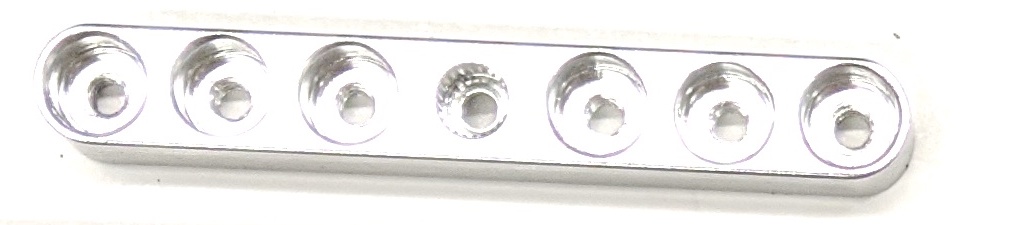

    شکل 6. شفت در پشت فیکسچر، با پیچ هایی که از جلو اعمال می شود سفت می شود

    پیچ و مهره درپوش
    شکل 7. پیچ های بلند 4-40، 3/4 اینچی و مهره های درپوش 4-40

    بازوی سروو پایه تلفن

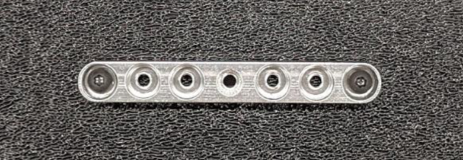

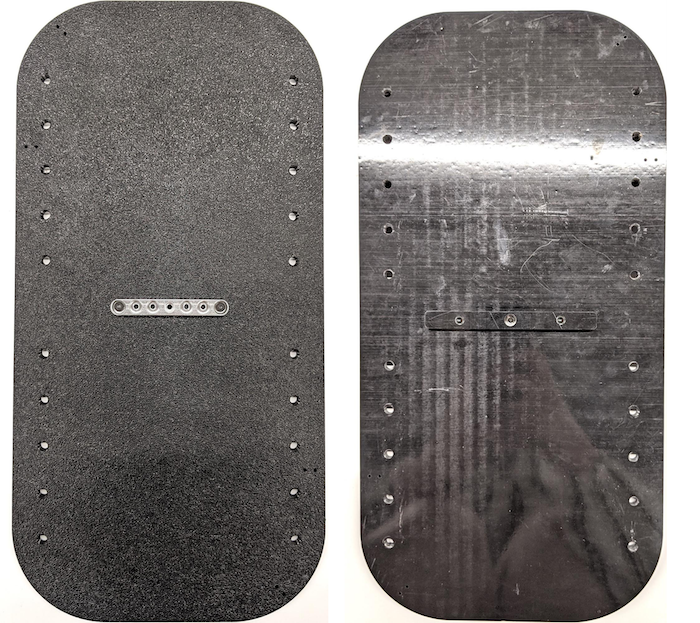

    شکل 8. پشت (چپ) و جلو (راست) پایه تلفن

مرحله 3: گیره های تلفن را وصل کنید

برای اتصال گیره های گوشی:

  1. ورق نئوپرن را مطابق شکل گیره های برش ABS برش دهید، اما همانطور که در شکل 9 نشان داده شده است یک اینچ از دو انتها کوتاهتر بگذارید. 8.

    گیره با ورق نئوپرن
    شکل 9. گیره ABS با ورق نئوپرن اعمال شده

  2. پیچ های نایلونی و سیم فنر را به گیره وصل کنید. در صورت نیاز، مهره های نایلونی را برای کاهش طول پیچ اضافه کنید.

    گیره با پیچ، ورق، مهره

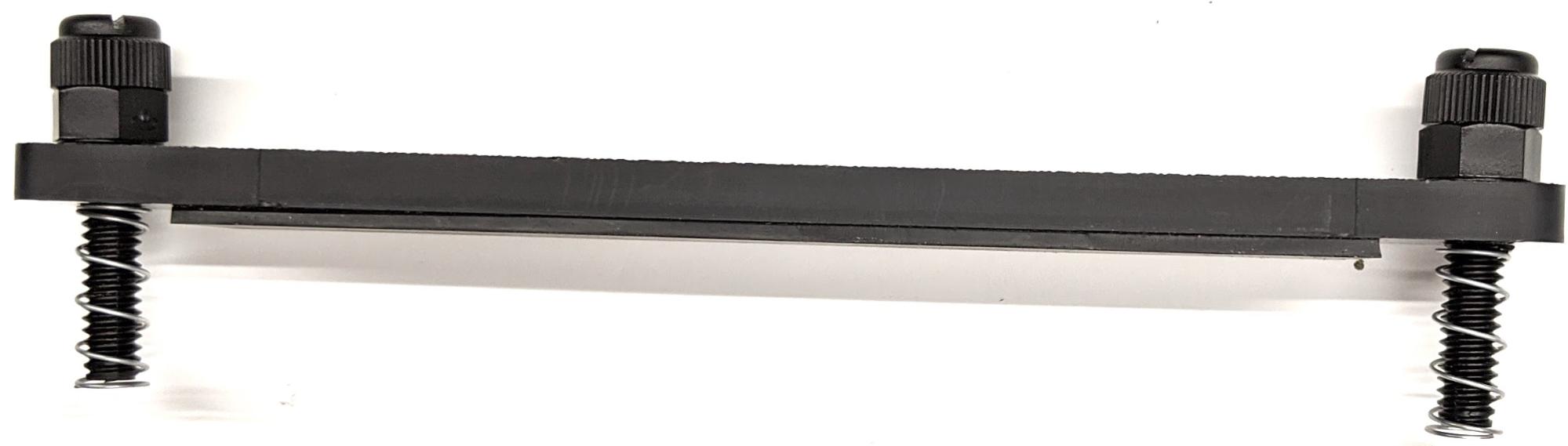

    شکل 10. گیره با ورق نئوپرن، پیچ های انگشتی، مهره های نایلونی و سیم فنر

  3. همانطور که در شکل 11 نشان داده شده است، پیچ های شست گیره های تلفن را در سوراخ های ضربه خورده دستگاه تلفن پیچ کنید. می توانید مکان پایه های تلفن را بسته به اندازه تلفن ها تنظیم کنید.

    طراحی CAD از وسایل تلفن
    شکل 11. ترسیم مکانیکی فیکسچر تلفن

    دستگاه تلفن مونتاژ شده

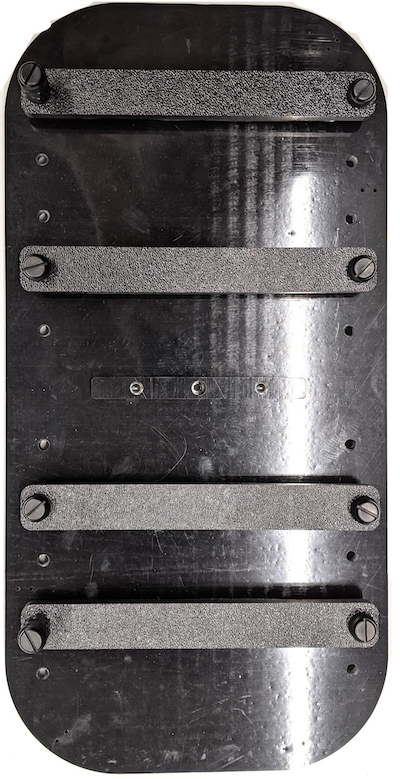

    شکل 12. دستگاه تلفن مونتاژ شده

مرحله 4: ریل درب کشویی را مونتاژ کنید

  1. ریل های پانل کشویی را در بالا و پایین جعبه به سمت جلو ثابت کنید. شکل 13 6-32 پیچ را روی سوراخ های از پیش ضربه خورده نشان می دهد. از طرف دیگر، می توانید از پیچ های خودکار استفاده کنید.

    ریل ثابت

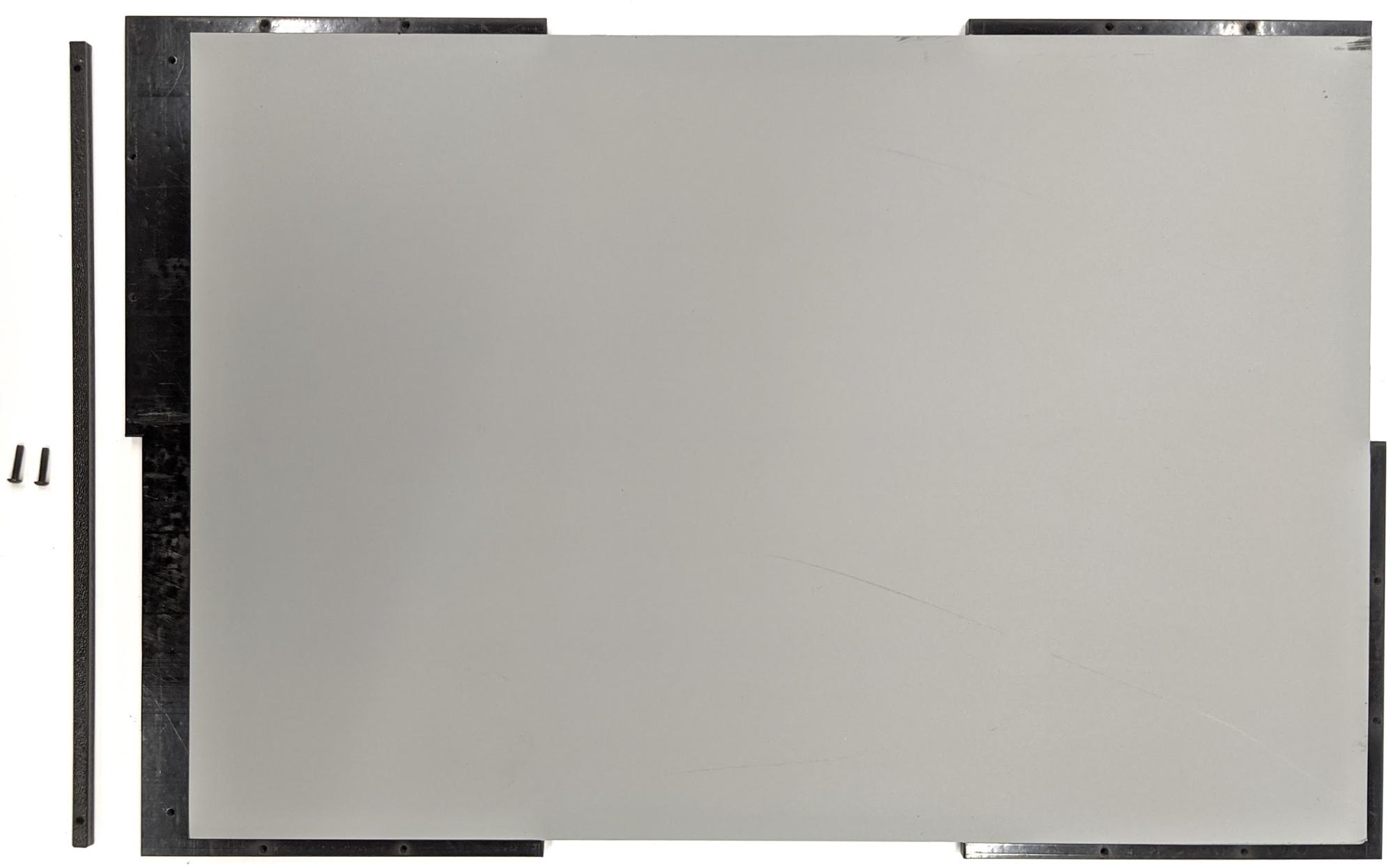

    شکل 13. ریل پانل کشویی ثابت در بالا و پایین جعبه

مرحله 5: نور را وصل کنید

برای اتصال براکت های نور و دیفیوزر:

  1. دو قطعه دسته را روی هم قرار دهید و آنها را با استفاده از 6-32 پیچ (یا از پیچ های خودکار) مونتاژ کنید.

    دسته و مونتاژ

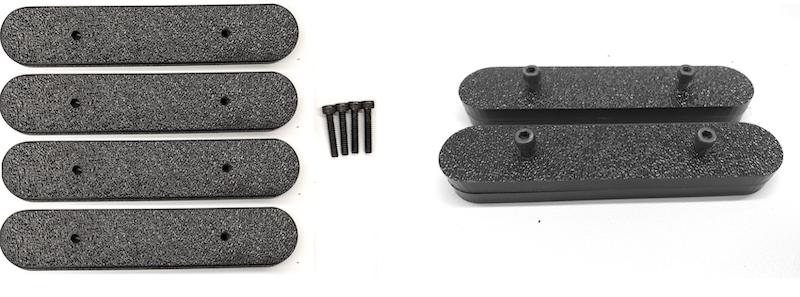

    شکل 14. قطعات دسته و مجموعه جعبه فیوژن سنسور

  2. چهار پیچ، مهره و مهره بلوط 4-40 را برای ثابت کردن براکت نصب از کیت روشنایی به دیوار جعبه آماده کنید.

    پیچ و براکت روی دیوار داخلی

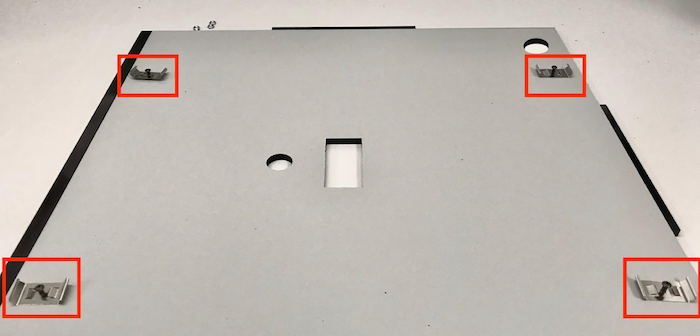

    شکل 15. 4-40 پیچ و براکت نور روی دیوار داخلی جعبه

    نمای بیرونی با پیچ و مهره اعمال شده
    شکل 16. پیچ و مهره های بلوط روی پیچ ها از قسمت بیرونی جعبه اعمال می شود.

  3. پخش کننده نور را به اندازه مناسب برش دهید تا نوارهای نور را بپیچید (اگر چراغ ها همراه با پخش کننده هستند لازم نیست).

    نوارهای نور و دیفیوزر

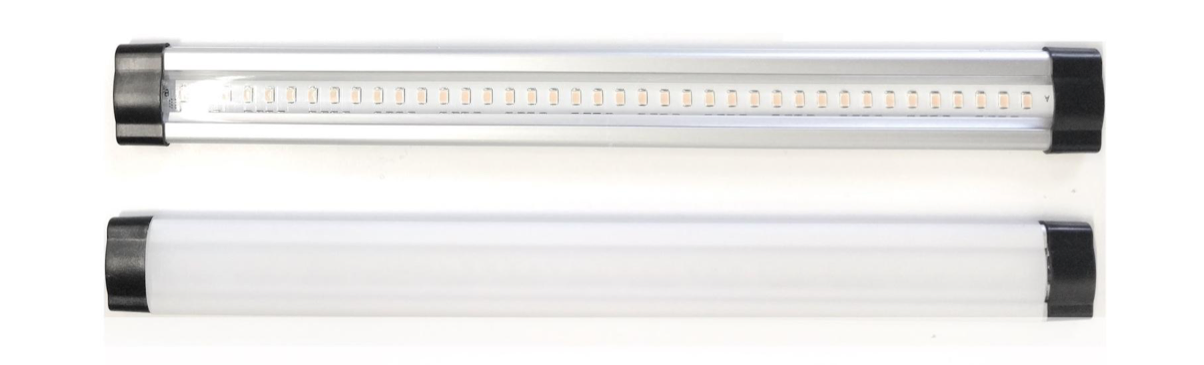

    شکل 17. نوارهای نور و پخش کننده های نور

  4. پخش کننده نور را دور نوار بپیچید و آن را در پشت بچسبانید.

    نوارها و دیفیوزرها از پشت چسبانده شده اند

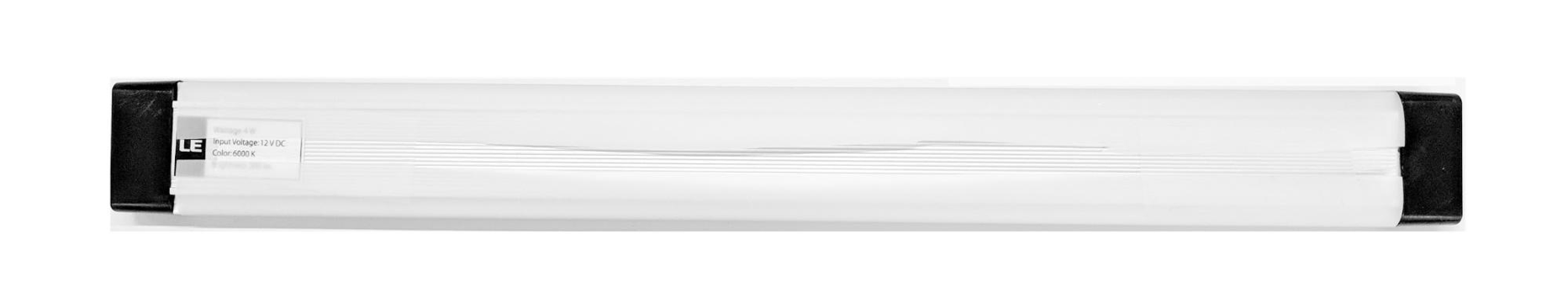

    شکل 18. نوارهای نور و پخش کننده های نور از پشت چسبانده شده اند

  5. چراغ ها را در براکت ها بچسبانید (می تواند محکم باشد).

    چراغ های روی دیوار داخلی
    شکل 19. چراغ های نصب شده در براکت ها

مرحله 6: دستگاه تلفن را به صفحه سروو وصل کنید

برای اتصال فیکسچر تلفن به صفحه سروو:

  1. چهار پیچ 6-32 و یک صفحه سروو برای ثابت کردن سروو روی دیوار آماده کنید. سروو را روی دیوار داخلی ثابت کنید و پیچ ها را از داخل داخل صفحه سرو روی دیوار بیرونی قرار دهید.

    بشقاب سرو و سروو

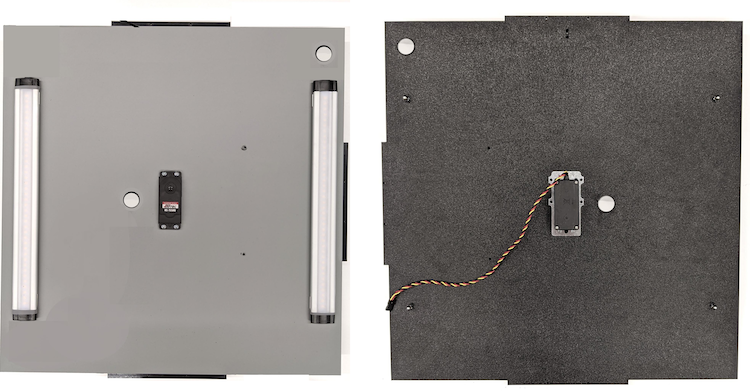

    شکل 20. صفحه سروو و سروو با 6-32 پیچ در جای خود نگه داشته می شوند

  2. فیکسچر تلفن را با نایلاک روی سروو محکم کنید (مرکز شفت را به مرکز چرخش سروو فشار دهید).

    دستگاه تلفن روی سروو

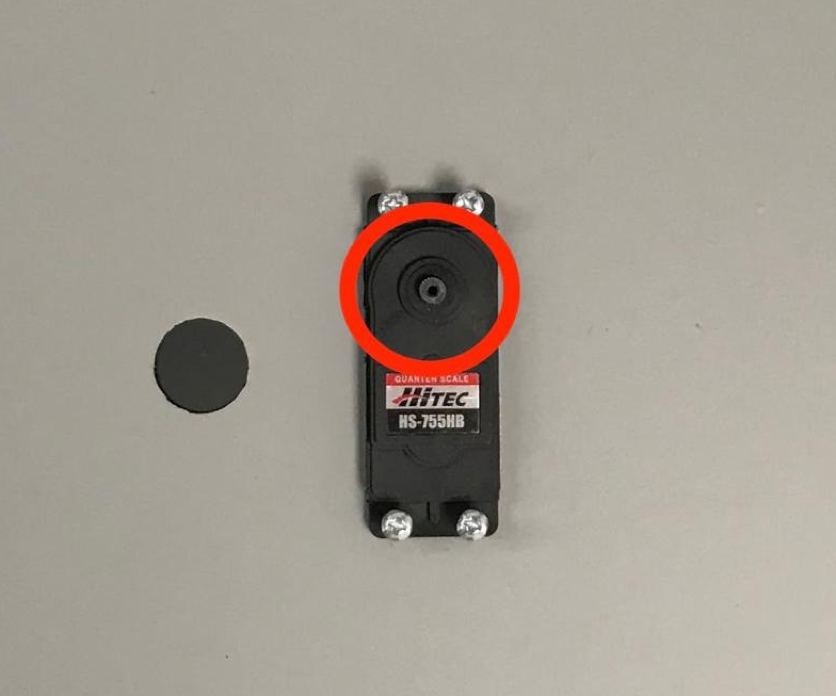

    شکل 21. دنده سروو

  3. با استفاده از پیچ سروو که به همراه سروو ارائه شده است، فیکسچر تلفن (1.2 N*m یا 8.9 اینچ*lbf) را از طریق بازوی سروو روی چرخ دنده سروو بپیچید.

    فیکسچر تلفن روی سروو با پیچ

    شکل 22. بازوی سرو

مرحله 7: مونتاژ نهایی

برای کامل مونتاژ جعبه فیوژن سنسور:

  1. از اندروید 13، دستگاه تست فیوژن سنسور با کنترلر روشنایی آردوینو اندروید 13 عرضه می شود. (در اندروید 12 یا پایین‌تر، ریگ فیوژن سنسور با یک کنترلر 6 کاناله آردوینو یا یک کنترلر Canakit ارسال می‌شود. دستگاه‌های دارای اندروید 11 تا اندروید 12 با کنترل‌کننده Android 13، کنترل‌کننده 6 کانال Arduino یا کنترلر Canakit سازگار هستند.) پسوند سروو را به هر کانالی از کنترلر سروو وصل کنید، جایی که GND مربوط به سیم سیاه، VCC مربوط به سیم قرمز، و SIG مربوط به سیم زرد است.

    کنترلر روشنایی آردوینو Rev3
    شکل 23. Arduino Lighting Controller Rev3

    Arduino Lighting Controller Rev3 متصل است
    شکل 24. نمونه اتصال کنترلر روشنایی آردوینو Rev3

  2. جعبه را به هم بچسبانید، سپس قطعات را به هم بچسبانید (ممکن است لازم باشد در برخی از قسمت ها از قبل سوراخ کنید).

    جعبه نواری

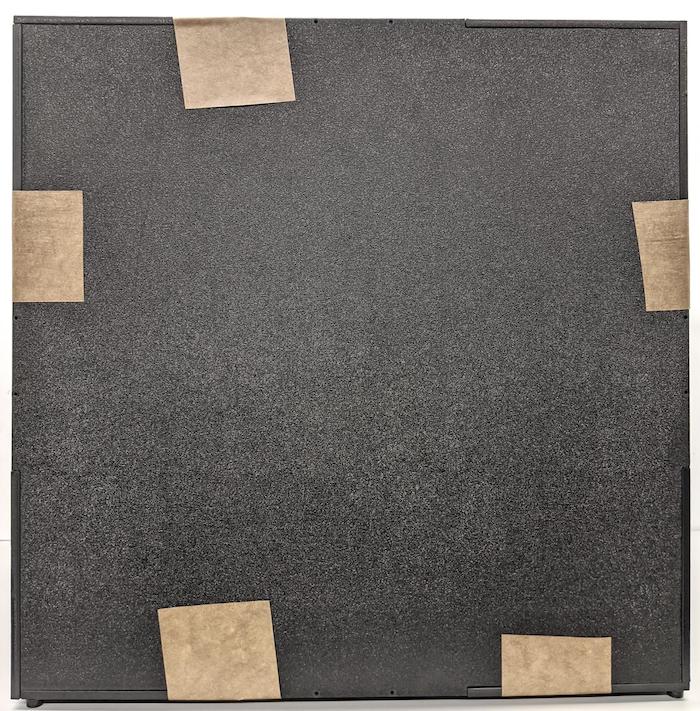

    شکل 25. دکل تست همجوشی سنسور نواری

  3. برای اندروید 15 یا بالاتر، با چاپخانه محلی خود کار کنید تا فایل checkerboard.pdf (که در فهرست راهنمای test/sensor_fusion پایگاه کد موجود است) را روی کاغذ 18×18 اینچی با الگوی شطرنجی به عرض کاغذ و نوار چاپ کنید. نمودار روی دیوار روبروی دستگاه تلفن.

    برای دوربین‌هایی با میدان دید کوچک‌تر، مانند دوربین‌های تله‌فوتو، با چاپخانه محلی‌تان کار کنید تا نسخه‌هایی از صفحه شطرنجی با مقیاس متناسب ایجاد کنید. (به عنوان مثال، یک نمودار با مقیاس 50٪ روی کاغذ 9 در 9 اینچ چاپ می شود.)

    تخته شطرنجی

    شکل 26. نمودار شطرنجی برای اندروید 15 یا بالاتر.

    همانطور که در شکل 27 نشان داده شده است، اطمینان حاصل کنید که نقطه قرمز در مرکز شطرنجی هنگامی که روی فیکسچر قرار می گیرد، مستقیماً رو به دوربین باشد.

    تخته شطرنجی که روی دیوار روبروی دستگاه نصب شده است

    شکل 27. تخته شطرنجی چاپ شده و به دیوار مقابل دستگاه تلفن چسبانده شده است.
