Pruebas MIDI del verificador CTS

Las siguientes pruebas verifican que el sistema de interfaz digital de instrumentos musicales (MIDI) y la API C o C++ asociada (para la prueba MIDI nativa) y la API del lenguaje Java (para la prueba MIDI JAVA) funcionan según lo esperado. Esta prueba tiene los siguientes requisitos:

• Periféricos necesarios: un periférico MIDI con cables loopback asociados.

En las siguientes figuras se muestran ejemplos de periféricos MIDI con cables loopback asociados:

Figura 1. La parte frontal de una interfaz de audio USB con puertos de E/S MIDI

Figura 2. La parte posterior de una interfaz de audio USB con puertos de E/S MIDI

Figura 3. Un cable MIDI DIN estándar de 5 pines

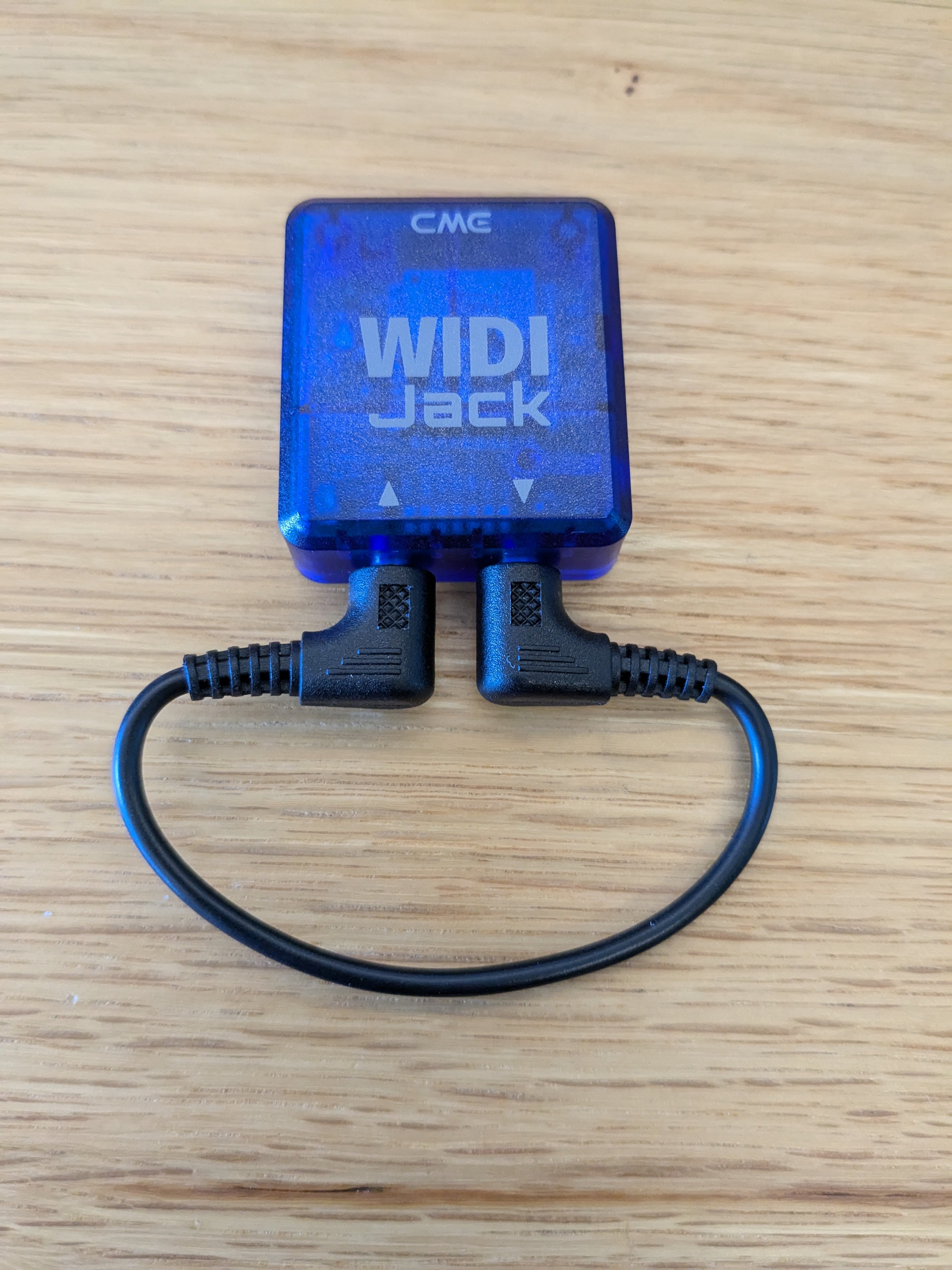

Figura 4. Una interfaz MIDI Bluetooth, como una Yamaha MD-BT01 o una Roland WM-1

Pruebas de bucle invertido

Todas las pruebas de bucle invertido envían un conjunto de mensajes MIDI a través del periférico de prueba, retroceden esos datos y luego monitorean la entrada de ese dispositivo para verificar que los datos recibidos coincidan con los datos que se enviaron.

Todas las siguientes pruebas deben aprobarse antes de marcarlas como aprobadas en la aplicación.

Prueba de bucle invertido USB MIDI

1. En el periférico de interfaz USB Audio/MIDI, conecte la entrada MIDI a la salida MIDI con un cable MIDI DIN estándar de 5 pines.
2. Conecte el periférico de interfaz de audio/MIDI USB al dispositivo bajo prueba DUT. Cuando el DUT reconoce el periférico conectado, la pantalla de prueba muestra los nombres de los dispositivos (entrada y salida) y hace que el botón Probar interfaz USB MIDI esté disponible.
3. Toca Probar interfaz USB MIDI .
4. Espere a que se complete la prueba y luego vea los resultados informados en la pantalla de la prueba.

Probar el loopback MIDI virtual

No se requiere hardware externo para esta prueba.

1. Toque Probar interfaz MIDI virtual .
2. Espere a que se complete la prueba y luego vea los resultados informados en la pantalla de la prueba.

Probar el bucle invertido MIDI de Bluetooth

1. Descargue e instale la aplicación MIDI BLE Connect desde Play Store.
2. En el periférico de interfaz USB Audio/MIDI, conecte la interfaz Bluetooth MIDI a los conectores de entrada y salida MIDI en la parte posterior de la interfaz USB Audio/MIDI. Los conectores de la interfaz MIDI Bluetooth tienen una direccionalidad específica:
   • El enchufe INPUT de la interfaz MIDI Bluetooth debe conectarse al conector INPUT de la interfaz USB Audio/MIDI.
   • El enchufe de SALIDA de la interfaz MIDI Bluetooth debe conectarse al conector de SALIDA de la interfaz de Audio/MIDI USB.
3. Conecte el periférico de interfaz USB Audio/MIDI al DUT.
4. Ejecute la aplicación MIDI BLE Connect. Busque el dispositivo MIDI Bluetooth conectado al periférico USB. Seleccione este dispositivo MIDI Bluetooth.
5. Cuando el DUT reconoce el periférico conectado, la pantalla de prueba muestra los nombres del dispositivo (entrada y salida) y hace que el botón de interfaz MIDI USB Bluetooth esté disponible.
6. Toca Interfaz MIDI USB Bluetooth .
7. Espere a que se complete la prueba y luego vea los resultados informados en la pantalla de prueba.
