मॉड्यूलर रिग सिस्टम

मॉड्यूलर रिग सिस्टम, आईटीएस टेस्ट ऑटोमेशन के साथ काम करता है. इसमें एक प्लास्टिक बॉक्स होता है, जिसे कंप्यूटर-ऐडेड डिज़ाइन (सीएडी) ड्रॉइंग से कंप्यूटराइज़्ड न्यूमेरिकल कंट्रोल (सीएनसी) काटकर बनाया जाता है. साथ ही, इसमें एक चार्ट टैबलेट और टेस्ट किया जा रहा डिवाइस (डीयूटी) भी होता है. मॉड्यूलर रिग सिस्टम में एक बेस रिग और एक वैकल्पिक टेली एक्सटेंशन रिग होता है. मॉड्यूलर बेस रिग में चार्ट की दूरी 22 सेंटीमीटर होती है. साथ ही, यह 60 से 120 डिग्री के फ़ील्ड ऑफ़ व्यू (कैमरे से दिखने वाला व्यू) वाले मोबाइल डिवाइस के कैमरों की जांच कर सकता है. बेस रिग को 90 डिग्री पर घुमाया जा सकता है और DUT को सबसे ऊपर रखा जा सकता है (इमेज 2 में दिखाया गया है).

टेली एक्सटेंशन रिग, टेस्टिंग वाले ऐसे कैमरों के साथ काम करता है जो कम से कम फ़ोकस दूरी पर हों (टेलीफ़ोटो कैमरा). टेली एक्सटेंशन रिग को बेस रिग पर बोल्ट किया जाता है. साथ ही, मान्य वेंडर से खरीदते समय, कैमरे की जांच से जुड़ी ज़रूरतों के हिसाब से लंबाई में बदलाव किया जा सकता है. कैमरा आईटीएस, चार्ट में 100 सेंटीमीटर तक की दूरी दिखा सकता है.

मॉड्यूलर बेस Rev1.2

पहली इमेज. मॉड्यूलर बेस रिग.

मॉड्यूलर rev1.2 90deg

दूसरी इमेज. मॉड्यूलर बेस रिग को 90 डिग्री घुमाया गया.

बदलावों का इतिहास

यहां दी गई टेबल में, मॉड्यूलर रिग सिस्टम में किए गए बदलावों का इतिहास बताया गया है. साथ ही, इसमें प्रोडक्शन फ़ाइलों के हर वर्शन के डाउनलोड लिंक भी शामिल हैं.

तारीख बदलाव प्रोडक्शन फ़ाइल डाउनलोड करना बदलाव लॉग
सितंबर 2024 1.2 मॉडुलर बेस रिग Rev1.2
  • (सितंबर 2024) इसमें प्रोडक्शन फ़ाइल से जुड़ी गड़बड़ी को ठीक करने के लिए बदलाव शामिल हैं
  • (जुलाई 2024) पहली बार रिलीज़ होने की तारीख

मॉड्यूलर रिग सिस्टम खरीदना

हमारा सुझाव है कि मॉड्यूलर रिग सिस्टम, वैकल्पिक टेली एक्सटेंशन रिग, और ऐक्सेसरी को नीचे दिए गए मंज़ूरी पा चुके वेंडर में से किसी एक से खरीदें.

  • Byte Bridge Inc.
    अमेरिका: 1502 Crocker Ave, Hayward, CA 94544-7037
    चीन: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
    www.bytebt.com
    androidpartner@bytebt.com
    अमेरिका: +1-510-373-8899
    चीन: +86-400-8866-490

  • MYWAY डिज़ाइन
    4F., नंबर 163, फ़ू-यिंग रोड, शिनज़ुआंग जिला, न्यू ताइपेई सिटी 242, ताइवान
    twmyway.com
    sales@myway.tw
    +886-2-29089060

मैकेनिकल ड्रॉइंग

यहां मॉड्यूलर बेस रिग की मैकेनिकल ड्रॉइंग दी गई है.

मॉड्यूलर बेस की सीएडी ड्रॉइंग

तीसरी इमेज. मॉड्यूलर बेस रिग की मकैनिकल ड्रॉइंग

बेस रिग सेटअप

मॉड्यूलर बेस रिग सेट अप करने के लिए, यह तरीका अपनाएं.

  1. किसी मान्यता प्राप्त वेंडर से मॉड्यूलर रिग सिस्टम खरीदें.

  2. पक्का करें कि आपके पास नीचे दी गई टेबल में मौजूद सभी कॉम्पोनेंट (चित्र 4 में दिखाए गए आइटम) हों.

    कॉम्पोनेंट सामान की संख्या
    मॉड्यूलर बेस रिग 1
    फ़ोन माउंट ब्रैकेट 2
    टैबलेट माउंट ब्रैकेट 1
    12V पावर सप्लाई (UL की सूची में शामिल, कम से कम 1A) 1
    एपर्चर 1

    मॉड्यूलर बेस Rev1.2 आइटम

    चौथी इमेज. मॉड्यूलर बेस रिग के कॉम्पोनेंट.

  3. अपने सेटअप के हिसाब से, पक्का करें कि आपके पास यहां दी गई टेबल (इमेज 5 में दिखाई गई) में बताई गई ज़रूरी ऐक्सेसरी हों. इन ऐक्सेसरी को, ज़रूरी शर्तें पूरी करने वाले वेंडर से खरीदा जा सकता है.

    आइटम सामान की संख्या
    लाइटिंग कंट्रोलर (ज़्यादा से ज़्यादा तीन रिग को कंट्रोल कर सकता है) 1
    लाइटिंग कंट्रोलर के लिए 5v पावर सप्लाई 1
    लाइट को मॉड्यूलर बेस रिग से जोड़ने वाली डीसी बैरल केबल 1
    डीसी बैरल केबल अडैप्टर (5.5 मि॰मी॰ x 2.1 मि॰मी॰ से 3.5 मि॰मी॰ x 1.35 मि॰मी॰) 1
    यूएसबी A केबल से यूएसबी केबल 1
    फ़ोल्ड करने की सुविधा वाली किट (अगर डीयूटी फ़ोल्ड किया जा सकने वाला डिवाइस है) 1

    मॉड्यूलर वैकल्पिक आइटम

    पांचवीं इमेज. मॉड्यूलर बेस रिग के लिए वैकल्पिक आइटम.

  4. इनमें से कोई एक तरीका अपनाकर, पक्का करें कि लाइट लीक न हो रही हो:

    1. डीयूटी के कैमरा मॉड्यूल को फ़िट करने के लिए, एक एपर्चर बनाएं और पक्का करें कि कोई लाइट लीक न हो (जैसा कि छठे चित्र में दिखाया गया है). दिए गए फ़ोम बोर्ड से, ऐपर्चर काटकर बनाए जा सकते हैं. इसके अलावा, किसी आधिकारिक वेंडर से भी ऐपर्चर कॉन्फ़िगर किए जा सकते हैं. इमेज की सही दिशा के लिए, DUTs को पीछे वाले कैमरे की तरफ़ घड़ी की उलटी दिशा में 90° घुमाया जाता है. साथ ही, DUT को फ़्रंट कैमरे की तरफ़ घड़ी की दिशा में 90° घुमाया जाता है. पक्का करें कि ऐपर्चर को इसके हिसाब से कॉन्फ़िगर किया गया हो.

      मॉड्यूलर अपर्चर पोज़िशनिंग मॉड्यूलर अपर्चर कटिंग

      छठी इमेज. लाइट लीक होने से रोकने के लिए, एपर्चर बनाएं.

    2. लाइट लीकेज को रोकने के लिए, रिग को गहरे रंग के कपड़े से ढकें. इसके लिए, अपर्चर की ज़रूरत नहीं होती. (सातवें चित्र में दिखाया गया है).

      मॉड्यूलर ड्रेपरी

      सातवीं इमेज. ड्रैप का इस्तेमाल करके, लाइट लीकेज को रोकना.

  5. फ़ोन के सामने वाले माउंटिंग पैनल पर, स्टैंडर्ड फ़ोन माउंट या फ़ोल्ड किए जा सकने वाले फ़ोन माउंट को सही ऊंचाई पर इंस्टॉल करें. इसके लिए, नायलॉन बोल्ट और नट का इस्तेमाल करें, जैसा कि आठवें चित्र में दिखाया गया है.

    मॉड्यूलर अपर्चर और माउंट इंस्टॉल करना

    आठवीं इमेज. एपर्चर और फ़ोन माउंट इंस्टॉल करना.

  6. नायलॉन बोल्ट और नट का इस्तेमाल करके, टैबलेट माउंट को टैबलेट माउंटिंग पैनल पर सही ऊंचाई पर इंस्टॉल करें.

  7. डिसप्ले टैबलेट को माउंट करें और टैबलेट को होस्ट से कनेक्ट करें, जैसा कि इमेज 9 में दिखाया गया है. प्लंजर की मदद से टैबलेट को सुरक्षित करें.

    मॉड्यूलर टैबलेट इंस्टॉल

    नौवीं इमेज. टैबलेट इंस्टॉल करना.

  8. स्क्रीन पर काम करने की सुविधा को आसान बनाने के लिए, DUT को माउंट करने से पहले, अपना DUT सेट अप करें.

  9. डीयूटी को माउंट करें और होस्ट से कनेक्ट करें.

  10. DUT को अलाइन करें, ताकि कैमरा मॉड्यूल का सेंटर, टैबलेट के बीच वाले हिस्से से अलाइन हो जाए. ऊंचाई को कम या ज़्यादा करने के लिए, फ़ोन माउंटिंग बोल्ट को ढीला करें और माउंट को ऊपर या नीचे की ओर स्लाइड करें. अलाइन होने के बाद, माउंट प्लंजर की मदद से डीयूटी को सुरक्षित करें.

    मॉड्यूलर DUT को इंस्टॉल करें

    10वीं इमेज. DUT इंस्टॉलेशन.

  11. लाइटिंग के लिए, बेस रिग से लाइटिंग केबल को इनमें से किसी एक से कनेक्ट करें:

    1. 12V पावर सप्लाई

      मॉड्यूलर 12V कनेक्शन

      11वीं इमेज. 12V पावर सप्लाई से कनेक्ट की गई लाइट.

    2. लाइटिंग कंट्रोलर (एडाप्टर की ज़रूरत पड़ सकती है)

      मॉड्यूलर कंट्रोलर कनेक्शन

      12वीं इमेज. लाइट, लाइटिंग कंट्रोलर से कनेक्ट हो.

मॉड्यूलर बेस रिग का सेट अप पूरा करने के बाद, होस्ट और टेस्ट एनवायरमेंट सेट अप करें (सीटीएस सेट अप करें). config.yml फ़ाइल के लिए, इस कॉन्फ़िगरेशन का इस्तेमाल करें:

  • chart\_distance = 22
  • lighting\_ch = [कनेक्ट किए गए कंट्रोलर चैनल], या अगर लाइटिंग कंट्रोलर का इस्तेमाल नहीं किया जा रहा है, तो इसे वैसे ही रहने दें.

टेली एक्सटेंशन रिग सेटअप

वैकल्पिक टेली एक्सटेंशन रिग सेट अप करने के लिए, यह तरीका अपनाएं.

  1. मॉड्यूलर बेस रिग और टेली एक्सटेंशन रिग, किसी मान्यता प्राप्त वेंडर से खरीदें. प्रोडक्शन फ़ाइलों का इस्तेमाल करके भी रिग बनाया जा सकता है, लेकिन इसका सुझाव नहीं दिया जाता. ऐसा इसलिए, क्योंकि काटने और असेम्बल करने की प्रक्रिया सटीक होनी चाहिए, ताकि यह पक्का किया जा सके कि एक्सटेंशन रिग में फ़िट होने में कोई समस्या न हो.

  2. पक्का करें कि आपके पास काम करने वाला मॉड्यूलर बेस रिग और टेली एक्सटेंशन रिग हो (जैसा कि 13वीं इमेज में दिखाया गया है).

    मॉड्यूलर टेली

    13वीं इमेज. टेली एक्सटेंशन वाला मॉड्यूलर बेस रिग.

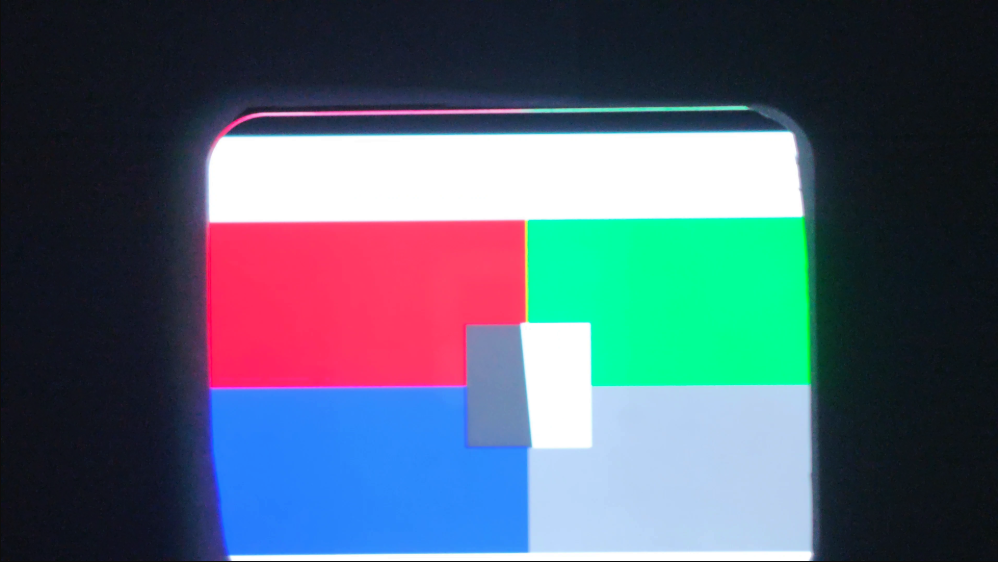

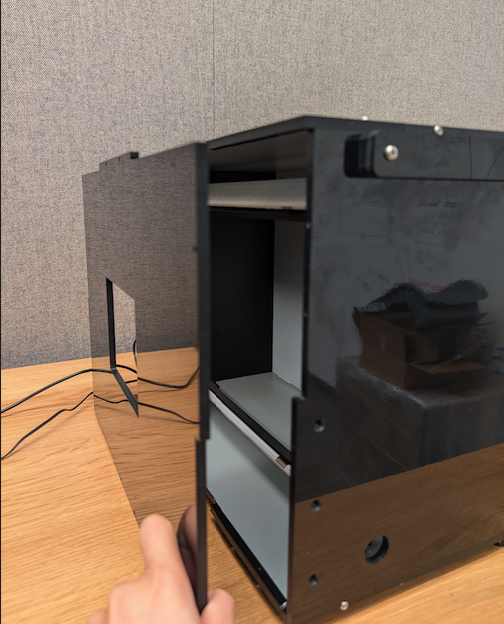

  3. फ़ोन माउंटिंग पैनल को हटाने के लिए, हाथ से छह नायलॉन बोल्ट हटाएं. हर तरफ़ तीन-तीन बोल्ट होते हैं.

    मॉड्यूलर बोल्ट हाइलाइट मॉड्यूलर बोल्ट हटाना मॉड्यूलर फ़्रंट प्लेट बंद है

    14वीं इमेज. हाइलाइट किए गए हिस्से में, हाथ से छह नायलॉन बोल्ट हटाना.

  4. बेस रिग और टेली एक्सटेंशन रिग को उस जगह पर रखें जहां टेस्ट किए जा रहे हैं. माउंट करने के पॉइंट पर दबाव से बचने के लिए, हमारा सुझाव है कि आप असेम्बल किए गए रिग को न हिलाएं.

  5. एक्सटेंशन रिग को सही जगह पर रखें, ताकि एक्सटेंशन रिग टैब पर मौजूद छह स्लॉट, बेस रिग पर मौजूद छह छेदों की सीध में आ जाएं.

    मॉड्यूलर अलाइनिंग टैब

    15वीं इमेज. स्लॉट को छेदों के साथ अलाइन करना.

  6. छह बोल्ट लगाकर, एक्सटेंशन रिग को बेस रिग से जोड़ें. स्क्रू लगाते समय, दोनों रिग को धीरे से एक साथ दबाएं, ताकि लाइट लीक न हो. ज़रूरत पड़ने पर, किसी सहयोगी से मदद लें. बोल्ट को हाथ से कस लें.

    मॉड्यूलर पुश एक साथ

    16वीं इमेज. बेस और एक्सटेंशन रिग अटैच करना.

  7. बेस रिग सेटअप में बताए गए तरीके से, अपर्चर (या ड्रेपरी) को कॉन्फ़िगर करें. साथ ही, फ़ोन माउंट और डीयूटी इंस्टॉल करें.

    मॉड्यूलर अलाइनिंग टैब

    17वीं इमेज. फ़ोन माउंट और डीयूटी को अटैच करना.

एक्सटेंशन रिग का सेटअप पूरा करने के बाद, होस्ट और टेस्ट एनवायरमेंट को सेट अप करें (सीटीएस सेट अप करें). config.yml फ़ाइल के लिए, इस कॉन्फ़िगरेशन का इस्तेमाल करें:

  • chart_distance = [DUT से टैबलेट तक की कुल दूरी]
  • lighting_ch = [कनेक्ट किया गया कंट्रोल चैनल], या अगर लाइटिंग कंट्रोलर का इस्तेमाल नहीं किया जा रहा है, तो इसे वैसे ही रहने दें.

एक्सटेंशन रिग को अनइंस्टॉल करना

एक्सटेंशन रिग को अनइंस्टॉल करने के लिए, इंस्टॉल करने के तरीके का उलटा तरीका अपनाएं. टेबलेट माउंटिंग पैनल को इंस्टॉल करते समय, पैनल को बेस रिग के ख़िलाफ़ दबाएं, ताकि लाइट लीक न हो. यह तरीका, चित्र 17 में दिखाया गया है. बोल्ट को हाथ से कसें.

मॉड्यूलर पुश एक साथ करें

18वीं इमेज. टैबलेट माउंटिंग पैनल को बेस रिग के ऊपर दबाना.

अक्सर पूछे जाने वाले सवाल

आईटीएस चलाते समय, लाइटें कम क्यों दिखती हैं या फिर इस बात की पुष्टि क्यों होती है कि रोशनी से जुड़ी गड़बड़ी क्यों दिख रही है?

यह गड़बड़ी तब ट्रिगर होती है, जब रिग में लाइटिंग कम हो जाती है. इसकी वजह, पावर सप्लाई और लाइट एलिमेंट की उम्र या इस्तेमाल की वजह से खराब होना हो सकता है. इसके अलावा, पावर सप्लाई में खराबी भी इसकी वजह हो सकती है. इस समस्या का समाधान करने के लिए, इन चरणों का अनुसरण करें:

  1. पक्का करें कि लाइट ठीक से काम कर रही हो:

    • पावर सप्लाई बदलें (यूएल की सूची में 12 वोल्ट, कम से कम 2 एएमपी).
    • एलईडी बदलें (ज़्यादा जानकारी के लिए, बीओएम देखें या वेंडर से संपर्क करें).
  2. यह पक्का करने के लिए कि एलईडी लाइट का लक्स सही लेवल (100 से 130) पर है या नहीं, डिजिटल मीटर का इस्तेमाल करके लक्स की जांच करें. (इस उदाहरण में, Contempo Views के YF-1065 लक्स मीटर का इस्तेमाल किया गया है.) लाइट मेटर को टैबलेट के बगल में रखें और रोशनी को मेज़र करने के लिए, इसे 2,000 लक्स पर सेट करें (जैसा कि 20वें चित्र में दिखाया गया है).

    Contempo Views का YF-1065

    19 इमेज. Contempo Views का YF-1065.

    लक्स मीटर

    20वीं इमेज. टैबलेट माउंट की मदद से लक्स मीटर की ओर से लाइट को मापा जा रहा है.

  3. मेज़र की गई लक्स वैल्यू के आधार पर, सही तरीका अपनाएं:

    • अगर लाइट सही लेवल पर है, तो सामने और पीछे की प्लेट को लेस में स्क्रू करें.
    • अगर लाइट का लेवल सही नहीं है, तो देखें कि एलईडी और पावर सप्लाई का पार्ट नंबर सही है या नहीं.

ध्यान रखने वाली बातें

नीचे मैन्युफ़ैक्चरिंग से जुड़ी आम गड़बड़ियों के उदाहरण दिए गए हैं, जिनसे टेस्ट फ़्लैकी मिल सकती हैं.

  • बैक पैनल, जिसमें टैबलेट के लिए बने छेद दिख रहे हैं. इससे स्क्रू के छेदों की वजह से अतिरिक्त सर्कल बन जाते हैं. इस वजह से, find_circle टेस्ट पूरा नहीं हो पाता.

    छेद वाला बैक पैनल

    21वीं इमेज. पीछे का पैनल, जिसमें छेद हैं.

  • डॉवल मौजूद नहीं हैं. इस वजह से, शिपिंग के दौरान लाइट बैफ़ल बाहर निकल जाते हैं.

    डॉवेल मौजूद नहीं है

    इमेज 22. लाइट बैफ़ल पर डॉवेल मौजूद नहीं है.

  • ऐसी पावर सप्लाई जो UL की सूची में शामिल नहीं है. यूएल लिस्ट में शामिल पावर सप्लाई का इस्तेमाल करने पर, लेबल की गई शर्तें पूरी होती हैं. यह लाइटिंग को सुरक्षित तरीके से इस्तेमाल करने के लिए ज़रूरी है.

    UL की सूची में शामिल पावर सप्लाई

    23वीं इमेज. UL की सूची में शामिल पावर सप्लाई का उदाहरण.

  • टैबलेट या फ़ोन माउंट पर स्क्रू फ़िसलने की समस्या, जो टैबलेट या फ़ोन के वज़न को सहारा नहीं दे पाता. आम तौर पर, ऐसा टूटा हुआ धागा होने की वजह से होता है. इससे यह पता चलता है कि उस छेद को फिर से थ्रेड करने की ज़रूरत है.

    गड्ढा जिसमें थ्रेड खराब हो गई हैं

    24वीं इमेज. गड्ढा, जिसमें थ्रेड खराब हो गए हैं.
