相机盒装 ITS

Android 相机图像测试套件 (ITS) 是 Android 兼容性测试套件 (CTS) 验证程序的一部分，其中包含用于验证图像内容的测试。CTS 验证程序支持使用相机盒装 ITS 来自动执行 ITS 测试；支持对所有类型的 Android 设备进行手动测试。

盒装 ITS 具有以下优势：

• 自动化。在测试期间不需要人为干预。
• 可以轻松排查问题。测试环境的一致性可以减少设置错误并提高问题可重现性。
• 高效。能够针对单个相机/场景进行重试，提高测试执行效率。

开始使用

盒装 ITS 由一个根据计算机辅助设计 (CAD) 图纸激光切割而成的塑料盒、一部图表平板电脑和一部被测设备 (DUT) 组成。下表介绍了可用的不同盒装 ITS 装置的功能和规格。

装置	图表距离	DUT 相机 FoV 范围（大约）	功能
模块化底座装置	22cm	60° - 120°	尺寸更小 前置大光圈切口，可在不遮挡辅助摄像头的情况下进行多摄像头系统测试 可以将装置旋转 90°

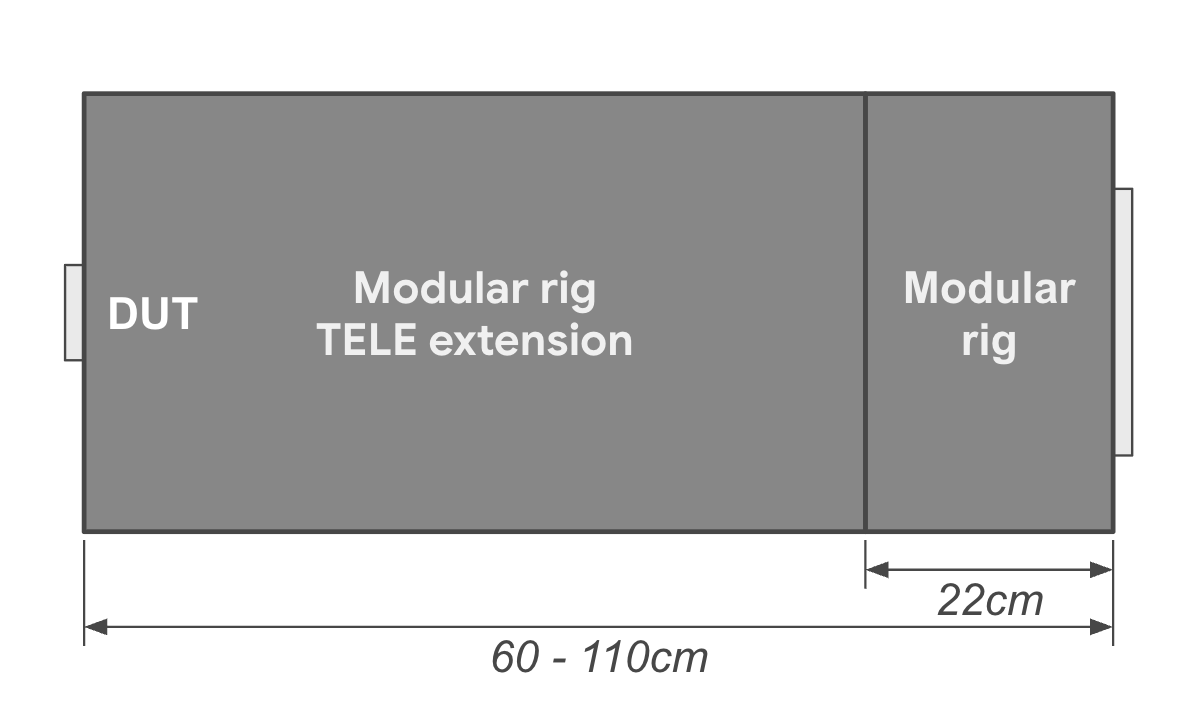

模块化底座装置和远摄扩展装置	22cm - 100cm*	10° - 120°	前置大光圈切口 支持测试最小焦距较长的相机（大多数远摄相机）
WFoV 盒装 ITS	22cm	60° - 120°	大尺寸，可支持多种 DUT 安装位置 支持平板电脑等尺寸较大的 DUT
RFoV 盒装 ITS	31cm	60° - 90°	图表平板电脑 内部照明系统
*远摄扩展装置长度可根据不同的图表距离进行调整。

如需开始使用相机盒装 ITS，请执行以下操作：

1. 购买或组装 modular、WFoV 或 RFoV 盒装 ITS。
2. 使用 CameraITS 软件配置平板电脑。
3. 运行测试。
4. 从 DUT 中获取结果。

配置平板电脑

本部分提供了有关如何设置平板电脑，以用于 CameraITS 目录中的相机 ITS 测试的分步说明。这里以 Pixel C 平板电脑为例进行说明。如需了解有关平板电脑的要求和建议，请参阅针对平板电脑的要求。

注意：相机 ITS Python 脚本会自动在平板电脑上为您设置以下选项：
设置 > 显示 > 休眠 > 无操作 30 分钟后
自适应亮度 > 关闭

1. 为平板电脑接通电源并开机。如果系统提示您设置账号，请跳过（相机 ITS 不需要与平板电脑配对任何账号）。
2. 将平板电脑更新为 Android 7.0 或更高版本。Android 6.x 及更低版本不支持相机 ITS。
3. 启用开发者模式。
4. 返回设置并选择开发者选项。

   启用选项	开启 不锁定屏幕 USB 调试（这样可以允许主机在调试模式下运行平板电脑。当您首次将平板电脑连接到主机时，平板电脑会提示“是否允许 USB 调试？”。如果平板电脑没有显示该调试提示，请断开平板电脑的连接，然后再重新连接。）
   停用选项	自动系统更新 通过 USB 验证应用

5. 通过运行 $ adb devices 列出可用设备来确定 DUT ID 和图表 ID。如需确定 device_id 和 chart_id，请插上再拔下设备并观察连接和断开连接的设备。
6. 执行三次测试，以隐藏可能会遮盖平板电脑屏幕上的图表的提示信息和用户提示。
   1. 将平板电脑正面朝上放在桌子上（不要将平板电脑安装到盒子的后板）。
   2. 运行以下命令：

      python tools/run_all_tests.py device=$device_id camera=0 chart=$chart_id scenes=2,3


      场景 2 和 3 要求平板电脑显示图像，因此平板电脑会提示您“是否允许云端硬盘访问您设备上的照片、媒体和文件？”。按允许以清除此提示（并防止以后再次显示提示）。
   3. 再次运行该命令。平板电脑会提示您“是否保留此文件的副本？”，并建议保存到 Google 云端硬盘。按“云端硬盘”图标，然后按取消来拒绝上传到云端硬盘，以此清除此提示（并防止以后再次显示提示）。
   4. 最后，运行 tools/run_all_tests.py 并确认当前场景会随着脚本循环自动变换为其他场景。虽然大多数测试都会失败（因为未将相机对准图表），但您可以验证平板电脑能否正确地循环播放场景，而不会在屏幕上显示任何提示或其他弹出式内容。

运行测试

在运行盒装 ITS 之前，请确保您的测试设置包含以下硬件和软件：

• 一 (1) 个盒装 ITS
• 一 (1) 台用于显示场景的高分辨率 10 英寸平板电脑，序列号：5811000011
• 一 (1) 部安装了 CTS 验证程序 7.0_8+ 应用的 DUT。DUT 示例：
  • 一 (1) 部用于测试后置摄像头 (0) 的 Pixel NOF26W，序列号：FA6BM0305016。如需安装 CTS 验证程序应用，请解压缩 android-cts-verifier.zip，然后运行

    adb -s FA6BM0305016 install -r -g android-cts-verifier/CtsVerifier.apk


运行基于平板电脑的场景

针对后置摄像头运行场景 0-4、6 和 scene_change：

cd android-cts-verifier/CameraITS
. build/envsetup.sh
python tools/run_all_tests.py camera=0

示例：

图 1. 相机 0 序列号：FA6BM0305016

重新运行场景

您可以针对单个相机重新运行场景：

• 针对单个摄像头重新运行场景：

  python tools/run_all_tests.py device=FA6BM0305016 camera=0 scenes=3,4


运行场景 5

场景 5 需要进行特殊的设置以满足特定的照明要求。如需了解详情，请参阅 CTS 验证程序中的 CameraITS.pdf，您可以在兼容性测试套件下载页面中进行下载。您必须单独运行场景 5（在盒子外部）。

图 2. 相机场景 5

针对单台设备的前置和后置摄像头运行场景 5：

python tools/run_all_tests.py device=FA6BM0305016 camera=0 scenes=5
python tools/run_all_tests.py device=FA6BM0305016 camera=1 scenes=5

获取结果

您可以在测试期间查看结果，并将完成的结果另存为报告。

• 查看结果。将相机 ITS 结果另存为报告：
  1. 按通过按钮并保存报告。

     图 3. 相机 ITS 报告
  2. 从设备中提取报告：

     adb -s FA6BM0305016 pull /sdcard/verifierReports


  3. 解压缩报告文件并查看 test_result.xml。

     图 4. 相机 ITS 报告


平板电脑要求

对于 Android 15 及更高版本，用作 ITS 图表显示器的平板电脑必须在以下平板电脑许可名单中。如需查看支持在弱光场景下进行测试的平板电脑列表，请参阅在弱光场景下支持使用的平板电脑。对于 Android 14 或更低版本，请参阅适用于 Android 14 及更低版本的平板电脑要求。

许可名单中的平板电脑基于以下条件被选中：

• 显示屏尺寸约为 10 英寸，屏幕分辨率大于 1920 x 1200 像素
• 不得因脉冲宽度调制 (PWM) 控制的屏幕调暗而出现任何可衡量的闪烁
• 能够执行 ITS 测试发送的 adb 命令，并按照指示的屏幕亮度显示图表图片

必须根据平板电脑型号在 config.yml 中设置 brightness 值。如需确定您的平板电脑型号是否与许可名单中的设备名称对应，请通过运行 adb shell getprop | grep 'ro.product.device' adb 命令输出 ro.product.device 值。

设备	屏幕尺寸 （英寸）	分辨率 （像素）	平板电脑尺寸 （英寸）	屏幕 亮度	设备名称 (ro.product .device)	平板电脑 OS 版本
Google Pixel C	10.2	2560 x 1800	9.53 x 7.05 x 0.28	96	龙	Android 6+
Honor Pad 8	11	2000 x 1200	10.18 x 6.76 x 0.29	192	HNHEY-Q	Android 12
Huawei MediaPad m5	10.8	2560 x 1600	10.18 x 6.76 x 0.29	192	HWCMR09	Android 8+
Lenovo Tab M10 Plus	10.3	1920 x 1200	9.61 x 6.03 x 0.32	192	X606F	Android 9+
Lenovo Tab P11	11	2000 x 1200	10.17 x 6.42 x 0.30	192	J606F	Android 11+
Lenovo Tab P11 Gen2	11.5	2000 x 1200	10.59 x 6.67 x 0.29	192	TB350FU	Android 13+
Nokia T21	10.4	2000 x 1200	9.74 x 6.19 x 0.30	192	AGTA	Android 12+
Samsung Galaxy Tab A7	10.4	2000 x 1200	9.75 x 6.2 x 0.28	192	gta4lwifi	Android 10+
Samsung Galaxy Tab A8	10.5	1920 x 1200	9.72 x 6.73 x 0.27	192	gta8wifi	Android 11+
Samsung Galaxy Tab A9+	11	1920 x 1200	10.12 x 6.64 x 0.27	192	gta9pwifi	Android 13+
Vivo Pad2	12.1	2800 x 1968	10.47 x 7.54 x 0.26	192	DPD2221	Android 13+
Xiaomi Pad 5	11	2560 x 1600	10.18 x 6.76 x 0.29	192	nabu	Android 13+
Xiaomi Redmi Pad	10.61	2000 x 1200	9.86 x 6.22 x 0.28	192	yunluo	Android 14+
Xiaomi Redmi Pad SE	11	2560 x 1600	10.06 x 6.58 x 0.29	192	xun	Android 13+

在弱光场景下支持使用的平板电脑

下表列出了支持在弱光场景下进行测试的平板电脑。这些平板电脑可以达到弱光场景所需的亮度，从而使 DUT 能够正确显示图表。

设备	设备名称 (ro.product.device)	平板电脑 OS 版本
Huawei MediaPad m5	HWCMR09	Android 8+
Samsung Galaxy Tab A8	gta8wifi	Android 11+
Samsung Galaxy Tab A9+	gta9pwifi	Android 13+
Xiaomi Pad 5	nabu	Android 13+
Xiaomi Redmi Pad SE	xun	Android 13+

适用于 Android 14 及更低版本的平板电脑要求

平板电脑的显示屏尺寸必须为 10 英寸左右，并且屏幕分辨率必须大于 1920 x 1200 像素。平板电脑不得使用脉宽调制 (PWM) 来设置亮度。必须根据平板电脑型号在 config.yml 中设置 brightness 值。下表列出了建议用于 ITS 测试的平板电脑，以及与平板电脑搭配使用的 DUT 的 Android 发布版本。

设备	屏幕尺寸 （英寸）	分辨率 （像素）	平板电脑尺寸 （英寸）	屏幕 亮度	显示 位	支持的 DUT 操作系统	支持的 平板电脑操作系统
Samsung Galaxy Tab A8	10.5	1920 x 1200	9.72 x 6.37 x 0.27	192	8	Android 13+	Android 11+
Xiaomi Pad 5	11	2560 x 1600	10.03 x 6.55 x 0.27	1024	11	Android 12+	仅限 Android 11
Lenovo Tab M10 Plus	10.3	1920 x 1200	9.61 x 6.03 x 0.32	192	8	Android 12+	Android 9+
Samsung Galaxy Tab A7	10.4	2000 x 1200	9.75 x 6.2 x 0.28	192	8	Android 12+	Android 10+
Chuwi Hi9 Air 10.1	10.1	2560 x 1600	9.52 x 6.77 x 0.31	192	8	Android 7+	Android 8+
Asus ZenPad 3	9.7	2048 x 1536	9.47 x 6.44 x 0.28	192	8	Android 7+	Android 6+
Huawei MediaPad m5	10.8	2560 x 1600	10.18 x 6.76 x 0.29	192	8	Android 7+	Android 8+
Google Pixel C	10.2	2560 x 1800	9.53 x 7.05 x 0.28	96	8	Android 7+	Android 6+
Sony Xperia Z4	10.1	2560 x 1600	10 x 6.57 x 0.24	192	8	Android 7+	Android 5+

注意：Lenovo Tab M10 Plus 和 Galaxy Tab A7 比其他型号要窄一些。为了消除推荐平板电脑周围的漏光问题，从 RFoV rev1a.1 和 WFoV rev2.9 开始，盒装 ITS 测试装置降低了平板电脑的开口高度（与早期版本相比）。 我们不再推荐使用 Galaxy Tab A，因为该平板电脑有时无法显示 PDF（或 PNG）图表。

在 Android 13 上，Xiaomi Pad 5 采用 8 位亮度控制功能。

常见问题解答

Q1：如何确定我的设备需要哪些测试装置？

RFoV 盒装 ITS 修订版 1 用于测试 RFoV 相机，可以运行 CameraITS/tests 目录下的平板电脑场景测试。RFoV 的定义为：60° < FoV < 90°。对于 FoV 更大的相机，图像中可能会出现光线，或者图表覆盖的 FoV 区域太小，因而会影响测试结果。

WFoV 盒装 ITS 修订版 2 用于测试 WFoV 相机，以便在 CameraITS/tests 目录中运行平板电脑场景测试。WFoV 的定义为：FoV >= 90°。修订版 2 测试装置在功能上与修订版 1 相同，但尺寸更大。修订版 2 测试装置可用于测试 Android 9 及更高版本中的 RFoV 和 WFoV 相机。 鉴于其尺寸更大，如果 DUT 是平板电脑，那么修订版 2 是理想的选择

模块化基础装置用于测试 WFoV 相机，以便在 CameraITS/tests 目录中运行平板电脑场景测试。WFoV 的定义为：FoV >= 90°。模块化基础装置可用于测试搭载 Android 9 及更高版本的设备的 RFoV 和 WFoV 相机。它还支持可以附加的远摄扩展装置，以便测试最小焦距较长的远摄相机。模块化基础装置在功能上与 WFoV 盒装 ITS 相同，但尺寸更小。

传感器融合盒可以通过 scenes=sensor_fusion 中的测试来测试相机/陀螺仪的定时偏差以及多摄像头系统的帧同步。REALTIME 功能标志要求相机/陀螺仪的定时偏差小于 1 毫秒。

如果相机具有 REALTIME 功能标志，则可以通过用于静态 ITS 测试的单个装置以及传感器融合装置来测试多摄像头设备。

下表提供了一组配置示例。

示例	相机 FoV	是否具有 REALTIME？	推荐装置	备注
1	75°	否	模块化基础装置、修订版 1 或修订版 2	搭载 Android 7.0 或更高版本
2	75°	是	模块化基础装置、修订版 1 或 2 以及传感器融合	Android 9 或更高版本
3	75° + 95°	是	模块化基础装置或修订版 2 以及传感器融合	Android 9 或更高版本
4	75° + 95° + 20°	是	模块化底座、远摄扩展装置和传感器融合	Android 9 或更高版本
5	75° + 95° 平板电脑	否	修订版 2	Android 9 或更高版本

问题 2：如何指定使用哪个测试装置？

为了指定正确的测试装置，应确保图表距离参数正确无误。rev1 测试装置 (RFoV) 的图表距离为 31 厘米，rev2 装置 (WFoV) 的图表距离为 22 厘米。默认情况下，图表距离设置为 31 厘米。

Android 10 到 Android 11

如需在 Android 10 到 11 中标识正确的测试装置，请在命令行中添加 dist 标志。dist 的默认值为 31。运行以下命令以更改 chart_distance 参数。

python tools/run_all_tests.py ... chart=# dist=22

Android 12 及更高版本

如需在 Android 12 及更高版本中标识正确的测试装置，可以修改 config.yml 文件以更改 chart_distance 参数。

edit config.yml
chart_distance: 31.0 → chart_distance: 22.0

问题 3：如何控制平板电脑亮度？

默认情况下，平板电脑亮度设置为 96。

如需更改搭载 Android 7.0 到 Android 9 的平板电脑的亮度，请运行以下命令：

edit tools/wake_up_screen.py
DISPLAY_LEVEL=96 → DISPLAY_LEVEL=192

如需更改搭载 Android 10 到 11 的平板电脑的亮度，可以在命令行中通过添加 brightness 标志来更改值：

python tools/run_all_tests.py device=# camera=# chart=# brightness=192

如需更改搭载 Android 12 及更高版本的平板电脑的亮度，请运行以下命令：

edit config.yml
brightness: 96 → brightness: 192

问题 4：如何调试单个测试？

可以出于调试目的单独运行各个测试，但是只有运行整体场景时，系统才会将测试结果报告给 CtsVerifier.apk。

如需在 Android 11 及更低版本中运行单个场景，请执行以下操作：

1. 通过在 tools/run_all_tests.py 中添加 scenes 标志来加载场景：

   python tools/run_all_tests.py device=# camera=# chart=# scenes=#


2. 在场景被记录为已加载到 stdout 后，按 Ctrl+C 停止测试。

   如果屏幕上已经显示正确场景，请唤醒屏幕：

   python tools/wake_up_screen.py screen=#


3. 运行单个测试。

   python tests/scene#/test_*.py device=# camera=#

   然后，系统会在本地目录下生成图片，并将 stdout 和 stderr 输出到屏幕上。

   如需了解有关调试的详细信息，请将 print 语句添加到脚本中。如需增加用于调试的测试输出，请添加 debug=True 标志。

   python tests/scene#/test_*.py device=# camera=# debug=True

运行 tools/run_all_tests.py 时，系统会将结果输出到本地屏幕，并将图像保存到本地目录（而不是生成的 /tmp/tmp### 目录）中。

如需在 Android 12 及更高版本中运行单个场景，请执行以下操作：

1. 修改 config.yml 文件。

   edit config.yml
   camera: <camera-id> → camera:  0
   scene: <scene-name> → scene: scene1_1

2. 运行单个测试。

   python tools/run_all_tests.py -c config.yml --test_bed TEST_BED_TABLET_SCENES


系统会将结果输出到 /tmp/logs/mobly/TEST_BED_TABLET_SCENES/ 目录中，并按运行时间排序。

问题 5：为什么需要将失败的测试合并为一个整体场景运行，而不是单独重新运行每个测试？

可以出于调试目的单独运行各个测试，但是只有运行整体场景时，系统才会将测试结果报告给 CtsVerifier.apk。

相机 ITS 确保第三方应用具有兼容的摄像头接口。与单元测试类似，每个测试侧重于相机的一项规范。为了捕获不可靠的行为，这些测试应在一个整体场景测试中全部通过。例如，虽然在重新运行整体场景时单个不可靠测试可能会通过，但多个不可靠测试却很难通过。

以一种极端情况为例，假设某个场景中有 10 个测试，每个测试都有 50% 的概率返回 PASS。如果单独运行每个测试，则操作人员使相机通过相机 ITS 测试的概率会很高。但是，如果将这些测试作为一个场景整体运行，则整个场景通过测试的概率只有 0.1%。

问题 6：如何运行单个场景或重新排列场景运行顺序？

默认情况下，脚本 tools/run_all_tests.py 按顺序运行所有场景。但是，也可以单独运行各个场景或按指定顺序运行场景，并将结果报告给 CtsVerifier.apk。

如需在 Android 11 或更低版本中运行单个场景（例如场景 2）或按特定顺序运行多个场景，请运行以下命令：

python tools/run_all_tests.py device=# camera=# chart=# scenes=2

python tools/run_all_tests.py device=# camera=# chart=# scenes=3,2

如需在 Android 12 及更高版本中运行单个场景或按特定顺序运行多个场景，请运行以下命令：

python tools/run_all_tests.py scenes=2

python tools/run_all_tests.py scenes=3,2

其他参数在 config.yml 文件中设置。

问题 7：场景 1 中的许多测试在采用平板电脑设置时会失败，但在采用纸质图表时会通过。这是怎么回事？

确保平板电脑和测试环境符合以下规范。

平板电脑规格要求

确保平板电脑符合以下规格要求：

• 屏幕尺寸（英寸）：10 英寸
• 分辨率（像素）：大于 1920 x 1200 像素

如需了解更多详情，请参阅平板电脑要求。

平板电脑亮度

如果平板电脑显示屏亮度过低，测试可能会无法获得正确的结果。

如需了解详情，请参阅如何控制平板电脑亮度？

盒子的光照强度（需要照度计）

确保平板电脑开口处的目标勒克斯值介于 100 到 300 之间。

如果勒克斯值过高，scene1/test_param_flash_mode.py 会返回 FAIL。如果勒克斯值过低，多个测试会失败。

问题 8：如何调试传感器融合测试？

1. 确保您位于 dialout 组中。

   groups | egrep ‘dialout'

2. 确定 Microchip Technology 是否连接到 USB 端口，以此来确保传感器融合控制器已连接。

   lsusb
   …
   Bus 003 Device 004: ID 04d8:fc73 Microchip Technology, Inc.
   …


3. 使用以下命令多次运行测试，以获得测试尝试的分布情况。

   在 Android 11 或更低版本中：

   python tools/run_sensor_fusion_box.py device=A camera=0 num_runs=10 rotator=default


   在 Android 12 及更高版本中：

   python tools/run_sensor_fusion_box.py num_runs=10


   其他参数在 config.yml 文件中设置。

   运行输出将存储在 sensor_fusion_# 文件夹下创建的 /tmp/tmp### 文件夹中，其中 # 是指运行编号。常见的失败原因如下：

   1. 手机未准确位于中心位置。
   2. 未在图像中发现足够特征（通常是 FoV 或光线问题）。
   3. 返回的 FAIL 有效，必须纠正相机和陀螺仪之间的定时偏差。

问题 9：报告测试 bug 时应提供哪些信息？

报告测试 bug 时，请提供为测试生成的文件和图像。

1. 如果您通过 tools/run_all_tests.py 运行测试，请将压缩后的 /tmp/ 目录附加到 bug 信息中。
2. 如果您单独运行测试，请将所有屏幕输出和生成的图像附加到 bug 信息中。

此外，还应提供 bug 报告。相关测试失败后，请运行以下命令来生成 bug 报告，并将生成的 ZIP 文件附加到 bug 信息中。

adb -s device_id bugreport

问题 10：如何使用焦距最小、在 25 厘米的图表距离处产生模糊图像的相机来运行 sensor_fusion 测试场景？

如果相机在 25 厘米的距离处无法聚焦，请拆除传感器融合盒的图表安装面板。请将图表放在 DUT 可以聚焦的距离处，并将 config.yml 中的 chart_distance 改为 DUT 与图表之间的距离。图 5 举例说明了如何在这种情况下测量图表距离。

图 5. 测量传感器融合测试场景的图表距离

  edit config.yml
chart_distance: 25 → chart_distance: DISTANCE_BETWEEN_DUT_AND_CHART

问题 11：如何为焦距最小、在 31 厘米的图表距离处产生模糊图像的相机运行平板电脑测试场景？

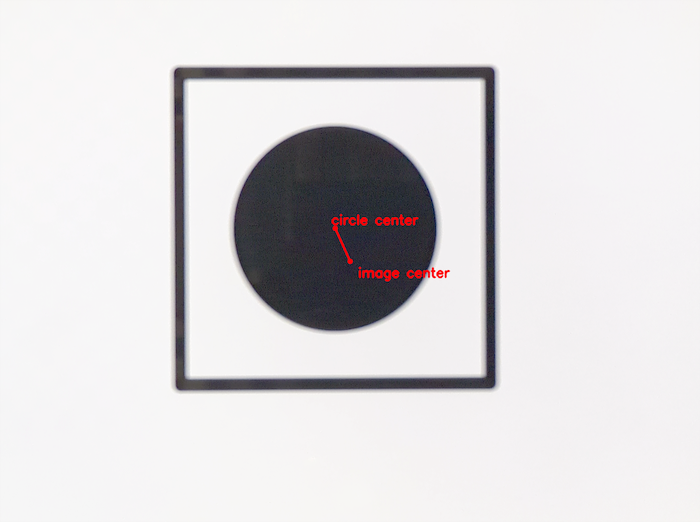

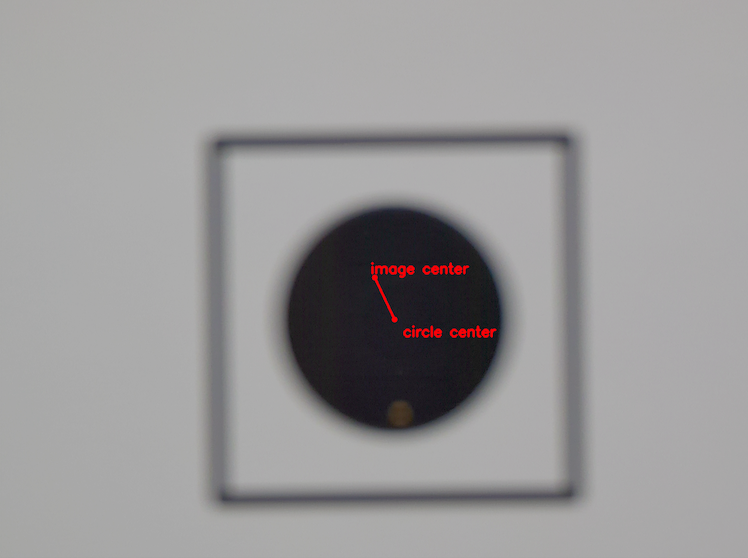

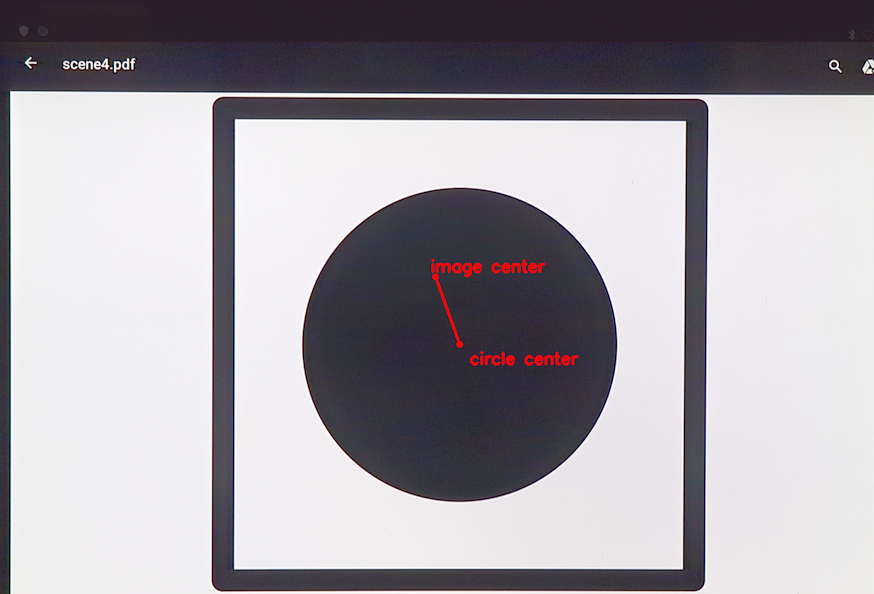

在测试时，如果相机在 31 厘米（RFoV 测试装置的深度）处无法产生足够清晰的图像，请将摄像头安装在装置前一定距离处，让图表场景中约 60% 的相机视野范围 (FoV) 填充更清晰的图像。此距离可以小于相机的最小焦距。将 config.yml 中的 chart_distance 留为 31 厘米。平板电脑上的图表缩放比例由相机 FoV 决定，如下表所示：

相机 FoV	图表缩放比例
60 > FoV > 40	0.67 倍
40 > FoV > 25	0.5 倍
FoV < 25	0.33 倍

问题 12：使用逻辑多相机 API 时，您可以针对哪些相机运行哪些测试？

如果相机使用 REQUEST_AVAILABLE_CAPABILITIES_LOGICAL_MULTI_CAMERA，则所有受支持的 ITS 测试都将在顶级逻辑相机上运行。ITS 测试的一部分在物理子摄像头上运行，这些测试列在 tools/run_all_tests.py 中的 SUB_CAMERA_TESTS 常量下。
