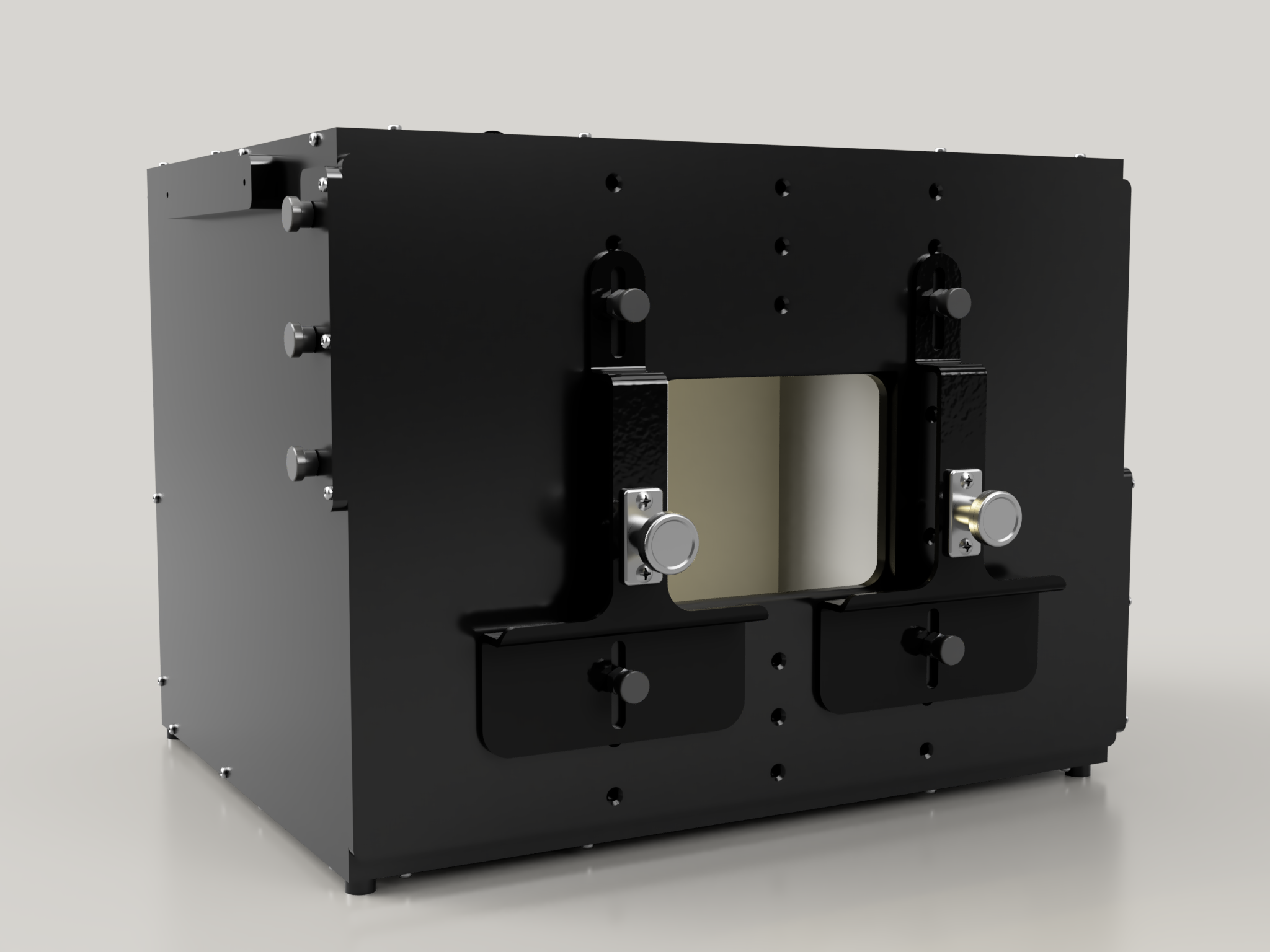

El ITS-in-a-box de campo de visión normal (RFoV) (revisión 1a) consta de una caja de plástico cortada con láser a partir de dibujos de diseño asistido por computadora (CAD), una tableta gráfica y un dispositivo bajo prueba (DUT). ). El RFoV ITS-in-a-box está diseñado para probar dispositivos con un FoV inferior a 90 grados (RFoV). Puede comprar un ITS-in-a-box o crear el suyo propio.
Compre un RFoV ITS-in-a-box
Recomendamos comprar un RFoV ITS-in-a-box (revisión 1a) de uno de los siguientes proveedores calificados.
Puente Byte Inc.
1502 Crocker Ave. Hayward, CA 94544-7037 EE. UU.
www.bytebt.com
androidpartner@bytebt.com
+1-510-373-8899Diseño MYWAY
4F., No. 163, Fu-Ying Road, Distrito XinZhuang, Nueva Ciudad de Taipei 242, Taiwán
twmyway.com
ventas@myway.tw
+886-2-29089060
Vídeotutorial
Este es un video tutorial sobre cómo configurar RFoV ITS-in-a-box.
Construya un RFoV ITS-in-a-box
En lugar de comprar un RFoV ITS-in-a-box, puede construir el suyo propio. Esta sección proporciona instrucciones detalladas para el montaje.
dibujos mecanicos
El ITS-in-a-box consta de un DUT, una tableta gráfica, un sistema de iluminación interna y una caja de plástico cortada con láser a partir de dibujos CAD (que se muestran en la Figura 1).
Para comenzar, descargue los archivos de producción más recientes de Rev. 1a .
Figura 1. Dibujo mecánico de ITS-in-a-box
Compre el hardware de la lista de materiales (BOM). Corta las piezas de plástico y vinilo.
Herramientas necesarias
Tenga disponibles las siguientes herramientas:
- Destornillador de cabeza Torx
- taladro eléctrico
- pegamento abs
- Pinzas de punta de aguja
- Cuchillo X-ACTO
- Cortadores de alambre o tijeras (opcional)
Paso 1: aplique vinilo y pegue los pies
Aplique vinilo de color en el lado liso del acrilonitrilo butadieno estireno (ABS) y corte las aberturas necesarias como se muestra en las Figuras 2 y 3. Aplique el vinilo blanco con la abertura rectangular grande en el lado de la tableta de la caja y el vinilo negro con la abertura circular en el lado del dispositivo móvil de la caja. Aplique vinilo gris en los paneles laterales como se muestra en la Figura 3 y pegue las patas en las cuatro esquinas del panel inferior como se muestra en la Figura 4. Para obtener más información, consulte wikiHow .
Figura 2. Vinilo negro en el panel frontal (izquierda) y vinilo blanco en el panel posterior (derecha)
Figura 3. Vinilo gris en paneles laterales
Figura 4. Pies en las cuatro esquinas del panel inferior
Paso 2: Iluminación
Para ensamblar el componente de iluminación ITS-in-a-box:
Reúna los accesorios de iluminación como se muestra en la Figura 5.
Figura 5. Piezas del conjunto de luces
El hardware incluye las barras de luz LED, deflectores de luz de plástico, soportes de luz de plástico, clips de luz de plástico o metal incluidos en el kit de iluminación LED y cuatro tornillos 6-32 con tuercas de cabeza bellota.
Atornille los clips de luz a los deflectores de plástico como se muestra en la Figura 6. Asegure los clips usando las tuercas ciegas en el otro lado de los deflectores.
Figura 6. Deflectores de plástico con clips de luz adjuntos
Para ensamblar las luces, coloque los deflectores de plástico en la parte posterior de las barras de luces LED usando los clips de luces.
Figura 7. Barras de luces con las luces hacia abajo y tornillos roscados a través de los clips
Cuando se ensambla el componente de iluminación, las barras de luces LED deben apuntar hacia abajo y los deflectores de plástico deben cubrir la superficie brillante y reflectante en la parte posterior de la barra de luces LED.
Paso 3: soportes para teléfono
Para montar los soportes del teléfono:
Reúna los elementos necesarios como se muestra en la Figura 8.
Figura 8. Elementos de montaje del teléfono
El hardware incluye dos soportes metálicos para teléfono, dos émbolos, dos puntas de goma, cuatro tornillos de cabeza troncocónica 8-32 y las tuercas correspondientes.
Corte las puntas de goma lo suficientemente cortas como para no interferir con el funcionamiento del émbolo (aproximadamente por la mitad), luego aplique las puntas de goma para cubrir las puntas de los émbolos.
Figura 9. Émbolos con puntas de goma.
Ensamble los soportes del teléfono usando tornillos de cabeza plana para fijar los mecanismos del émbolo a los soportes metálicos. Asegúrese de que los tornillos estén apretados con las tuercas correspondientes.
Figura 10. Soportes para teléfono ensamblados
Paso 4: placa de apertura
Para ensamblar la placa de apertura frontal:
Reúna los herrajes de la placa de apertura frontal que se muestran en la Figura 11.
Figura 11. Piezas del conjunto de la placa de apertura frontal
El hardware incluye los soportes para teléfono ensamblados, el panel de montaje para teléfono, cuatro tornillos de nailon cortos y cuatro tuercas de nailon (necesarias para evitar que los tornillos sobresalgan por la parte posterior de la placa de plástico).
Usando los tornillos y tuercas, fije los soportes para teléfono ensamblados al panel de soporte para teléfono. Asegúrese de que los soportes del teléfono estén en la orientación correcta, como se muestra en la Figura 12.
Figura 12. Placa de apertura frontal ensamblada
Paso 5: montaje en tableta
Para montar el soporte de mesa:
Reúna los accesorios del conjunto del soporte de la tableta que se muestran en la Figura 13.
Figura 13. Piezas del conjunto del espacio de montaje de la tableta
El hardware incluye el panel posterior, el soporte para tableta, un émbolo, una punta de goma, dos tornillos de cabeza troncocónica 8-32, dos tornillos cortos de nailon y las tuercas correspondientes.
Ensamble el soporte para tableta usando tornillos de cabeza plana para fijar los mecanismos del émbolo al soporte de metal. Asegúrese de que los tornillos estén apretados con las tuercas correspondientes.
Usando los tornillos y tuercas, fije el soporte para tableta ensamblado al panel posterior. Asegúrese de que los soportes del teléfono estén en la orientación correcta, como se muestra en la Figura 14.
Figura 14. Soporte para tableta ensamblado
Paso 6: instalar luces
Para instalar las luces:
Instale los deflectores de luz en los paneles superior e inferior como se muestra en la Figura 15.
Figura 15. Deflectores de luz instalados en los paneles superior e inferior
Asegure los deflectores de luz apretando el pasador en el pequeño orificio de la pestaña rectangular que se extiende a través de la ranura en los paneles superior e inferior como en la Figura 16.
Figura 16. Primer plano del pasador insertado en la pestaña de montaje del LED en el exterior de la caja
Para asegurar los pasadores, apriételos suavemente hasta que sienta algo de presión sobre el plástico mientras los pasadores se fijan en su lugar.
Figura 17. Pinzas utilizadas para instalar el pasador
Ensamble los paneles frontal y lateral en la orientación correcta como se muestra en la Figura 18 y péguelos con cinta adhesiva desde el exterior.
Figura 18. Orientación de colocación de la luz
Conecte el cable de alimentación a la barra de luces de alimentación como se muestra en la Figura 19.
Figura 19. Cable de alimentación de iluminación
Pase el cable de alimentación a través del orificio en el panel izquierdo. El cable de alimentación tiene diferentes conectores en cada extremo: el conector más estrecho se conecta a la barra de luz LED y el conector más grande se conecta al adaptador de corriente.
Figura 20. Cable de alimentación que sale del banco de pruebas por su lado izquierdo
Conecte las luces superiores a las luces inferiores y asegure el cable en el panel izquierdo.
Figura 21. Cable de luz anclado en el panel izquierdo
Paso 7: ensamble los paneles laterales, el soporte para tableta y las manijas
Para ensamblar los paneles laterales, el soporte para tableta y las manijas de ITS-in-a-box con tornillos:
Ensamble todos los lados de los paneles y péguelos con cinta adhesiva como se muestra en la Figura 22.
Figura 22. ITS-in-a-box pegados con cinta adhesiva para su montaje
Utilice un taladro eléctrico para crear agujeros piloto basados en los agujeros existentes. Asegúrese de que los orificios guía sean lo suficientemente grandes para entre 4 y 40 tornillos para que el plástico ABS no se agriete al insertar los tornillos.
Figura 23. Perforación de orificios piloto para 4-40 tornillos
Atornille todos los paneles con 4-40 tornillos autorroscantes.
Figura 24. 4-40 tornillos para ensamblar paneles
Reúna las piezas del mango que se muestran en la Figura 25.
Figura 25. Piezas del mango
Los herrajes incluyen cuatro piezas de plástico rectangulares y cuatro tornillos 6-32.
Ensamble las manijas como se muestra en la Figura 26.
Figura 26. Mango ensamblado
Paso 8: montaje final y configuración
Para realizar el montaje final del ITS-in-a-box:
Coloque el soporte para tableta en el panel posterior y ajuste la altura según el tamaño de la tableta.
Figura 27. Tableta en el soporte para tableta en la parte posterior de la caja
Fije el panel de apertura cuadrada sin soportes para teléfono al frente de la caja con 4-40 tornillos como se muestra en la Figura 28.
Figura 28. Panel frontal del teléfono ensamblado
Inserte la apertura del tablero de cocodrilo de 10x10 cm para que se ajuste a la apertura de la cámara del DUT.
Figura 29. ITS-in-a-box con apertura de tablero Gator instalada
Instale el teléfono alineando la cámara con la apertura. Verifique la alineación a través de la abertura de la tableta.
Figura 30. ITS-in-a-box con un teléfono instalado
Cortar aperturas para las cámaras. Puede cortar una sola apertura (para probar un solo teléfono) o dos aperturas (para probar dos teléfonos). Las aperturas de las cámaras frontal y trasera del Pixel y Pixel XL se muestran en la Figura 31. La cámara frontal tiene una apertura circular porque no hay flash ni láser, mientras que la cámara trasera tiene una apertura rectangular que permite que el flash y el láser funcionen sin bloquearse. .
Figura 31. Muestras de aperturas para las cámaras delantera y trasera
Alternativamente, también puede cortar aberturas en cartón y pintarlas de negro usando marcadores, pintura en aerosol o acrílico, como se muestra en la Figura 32.
Figura 32. Muestras de aberturas de cartón para las cámaras frontal y trasera
Utilizando un probador de lux digital, pruebe los lux de las luces LED. En este ejemplo se utiliza el YF-1065 de Contempo View.
Figura 33. YF-1065 de Contempo Views
Coloque el fotómetro en el lado de la tableta y gírelo a 2000 lux para medir la luz. El nivel de lux debe estar entre 100 y 300 lux. Cualquier valor significativamente más bajo es demasiado tenue para la prueba y puede provocar fallos en la prueba.
Figura 34. Luxómetro que mide la luz desde la parte posterior con soporte para tableta
Siga el paso adecuado según el valor de lux medido:
- Si la luz está en el nivel correcto, atornille las placas delantera y trasera en su lugar.
- Si la luz está en el nivel incorrecto, verifique que el LED y el número de pieza de la fuente de alimentación sean correctos.
Cosas a tener en cuenta
Los siguientes son ejemplos de errores de fabricación comunes que pueden hacer que las pruebas sean inestables.
Panel trasero con orificios para tabletas asomados. Esto hace que la prueba
find_circlefalle debido a los círculos adicionales creados por los orificios de los tornillos.
Figura 35. Panel trasero con agujeros perforados
Tacos faltantes. Esto hace que los deflectores de luz se salgan durante el envío.
Figura 36. Falta un pasador en el deflector de luz
Fuente de alimentación no listada por UL. El uso de una fuente de alimentación listada por UL garantiza que la fuente de alimentación no se rompa.
Figura 37. Ejemplo de una fuente de alimentación listada por UL
Revisión histórica
A continuación se describe el historial de revisiones de RFoV ITS-in-a-box.
Revisión 1a
- Se cambió el material de Delrin a ABS.
- Se modificó el diseño del soporte de luz para que sea más flexible y pueda manejar diferentes tamaños de barras de LED.
- Unificó los métodos de construcción.
- Se simplificó el diseño del soporte para tableta y lo hizo más robusto.
- Aumentó la profundidad del soporte del teléfono para soportar teléfonos más gruesos.
- Se aumentaron las opciones de montaje en el panel frontal para acomodar un soporte para perfiles de teléfonos plegables y resistentes.
