מספר בדיקות Android Compatibility Test Suite (CTS) עבור אודיו USB של אנדרואיד דורשות חיבור פיזי של ציוד היקפי אודיו USB. עבור אלה, יושמו בדיקות CTS Verifier נוספים.
מִנוּחַ
בכל מסמך זה, המונח "מכשיר" ו"ציוד היקפי" משמשים בצורה מאוד מדויקת:
- מכשיר מתייחס למכשיר אנדרואיד.
- ציוד היקפי מתייחס לציוד שמע חיצוני מסוג USB המחובר למכשיר האנדרואיד.
ציוד היקפי נתמך
אנא השתמש בציוד ההיקפי המפורט להלן עבור בדיקות USB Audio CTS Verifier.
ממשק שמע USB
אחד מהציוד ההיקפי הזה נדרש לביצוע מבחן ה-USB Audio Peripheral Attributes. ניתן להשתמש בהם גם עבור מבחן ה-Play ו-Record.
ממשק שמע USB (A PreSonus AudioBox 96). |
אוזניות USB

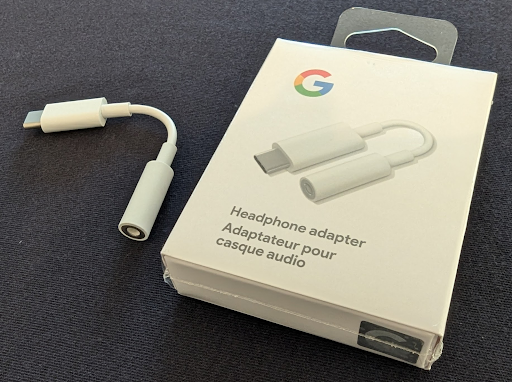

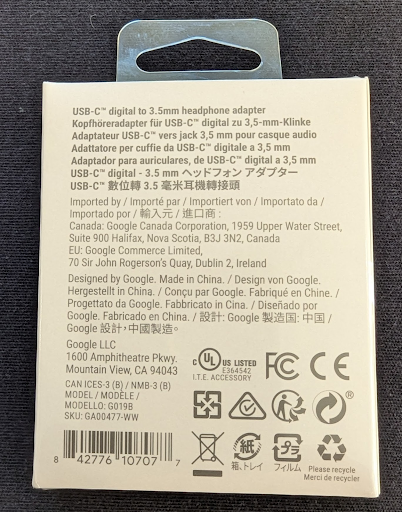

עבור בדיקות ה-CTS Verifier USB Audio Loopback, אנו ממליצים בחום להשתמש במתאם אוזניות דיגיטלי USB-C של Google ל-3.5 מ"מ . גילינו שמתאמים רבים אחרים מוסיפים חביון משמעותי. חלקם מוסיפים גם ביטול הד, שיכול לחסום את אות הלולאה.
בדיקת לחצני השמע של CTS Verifier USB אינה דורשת ציוד היקפי ספציפי לאוזניות USB. זה יכול להיות כל אחד מהבאים:
- ציוד היקפי לאוזניות USB התומך במפרט האביזר לאוזניות USB של אנדרואיד . ציוד היקפי לאוזניות אלה מסומן לרוב על ידי היצרן כ"מיוצר עבור אנדרואיד".
- אוזניות אנלוגיות התומכות במפרט האביזר לאוזניות USB של Android המחוברת לממיר שמע USB לאנלוגי, כגון מתאם אוזניות דיגיטלי USB-C של Google ל-3.5 מ"מ .
דוגמאות ידועות של ציוד היקפי תואם לאוזניות אנלוגיות כוללות את אוזניות Bose SoundSport® in-ear - מכשירי Samsung ו-Android™ , ואת החגורה השחורה של UrbanEars Reimers המיועדת לאוזניות אנדרואיד . יש לחבר את האוזניות האנלוגיות הללו ליציאת ה-USB של המכשיר באמצעות ממיר USB לאודיו.
שים לב שבכל מקרה, הכפתור חייב לייצר קודי מפתח וירטואליים עבור כל שלושת הכפתורים הנדרשים (הגברת עוצמת הקול, הפחתת עוצמת הקול, הפעלה/השהיה) כדי שהבדיקה תצליח. עיין בסעיף מיפוי תוכנה במפרט אביזרי אוזניות USB של Android עבור קודי המפתח הווירטואלי.
אוזניות USB. |
דרושה חומרה נוספת
כבלי תיקון (עבור לולאה) 2 כבלי תיקון קצרים של ¼" זכר עד ¼" זכר לחיבור היציאות לכניסות ה-USB
כבלי תיקון זכר בגודל ¼" עד ¼" זכר. |
כבל USB היקפי
כבל זה (שמגיע בדרך כלל עם הציוד ההיקפי), מחבר את ציוד האודיו USB להתקן המארח. |
מתאם USB "On The Go" (OTG).
נדרש מתאם USB "On The Go" (OTG) כדי לחבר פיזית את הציוד ההיקפי למכשיר האנדרואיד ולציין בפני מכשיר האנדרואיד שהוא צריך לקבל את התפקיד של "מארח". |
אוזניות אנלוגיות לניטור הפלט של ממשק האודיו USB עבור מבחן ה-Play.
סט אוזניות אנלוגיות. |
מבחנים
בכל מבחן, ציין את הצלחת המבחן על ידי לחיצה על כפתור המעבר במבחן (סימן ביקורת). אחרת, ציין כישלון בבדיקה על ידי לחיצה על כפתור הבדיקה נכשל (סימן קריאה).
מבחן תכונות
תַקצִיר
בדיקה זו מוודאת שהתכונות (קצבי דגימה נתמכים, תצורות ערוצים, פורמטים לדוגמה וכו') תואמות את קבוצת התכונות המוכרות מראש של המכשיר.
תהליך
לאחר הפעלת הבדיקה מהתפריט הראשי, חבר ציוד שמע USB. אם התכונות תואמות, כפתור מעבר הבדיקה (סימן ביקורת) יופעל.
בחר בדיקת USB Audio Peripheral Attributes. | |
סיכום ההוראות מוצג. | |
מסך חיבור מראש. | |
ציוד שמע USB מחובר למכשיר אנדרואיד עם כבל היקפי ומתאם OTG. | |
מסך לאחר חיבור. |
מבחן משחק
תַקצִיר
בדיקה זו מוודאת שהפעלת השמע פועלת. הוא עושה זאת על ידי הפקת צליל בדיקה של 1KHz והצגתו בסטריאו (שני ערוצים) לציוד השמע ה-USB.
תהליך
לאחר הפעלת הבדיקה מהתפריט הראשי, חבר את ממשק האודיו USB, כולל האוזניות האנלוגיות, לשקע הפלט של האוזניות בממשק לצורך ניטור.
לחץ על כפתור ה-PLAY . אם צליל הבדיקה נשמע בשני הערוצים של האוזניות, ציין את מעבר הבדיקה על ידי לחיצה על כפתור הבדיקה לעבור (סימן ביקורת). אם אחד מהערוצים או שניהם אינם מנגנים את הטון, ציין כישלון בבדיקה על ידי לחיצה על כפתור הבדיקה נכשל (סימן קריאה).
הערות
בחר בדיקת USB Audio Peripheral Play. | |
סיכום ההוראות מוצג. | |
מסך חיבור מראש. | |
חבר את ציוד האודיו USB למכשיר אנדרואיד. האוזניות מחוברות לשקע יציאת האוזניות בממשק האודיו USB לצורך ניטור. | |
מסך לאחר חיבור. |
מבחן הקלטה (לולאהבק).
תַקצִיר
בדיקה זו מוודאת שהקלטת אודיו פועלת. הוא עושה זאת על ידי יצירת צליל ביציאות של ממשק האודיו USB, אשר מנותב לאחר מכן באמצעות כבלי תיקון לכניסות של ציוד השמע היקפי USB.
תהליך
לאחר הפעלת הבדיקה מהתפריט הראשי, חבר את ממשק האודיו USB. חבר את היציאות האנלוגיות לכניסות האנלוגיות באמצעות כבלי תיקון. לחץ על לחצן RECORD LOOPBACK . אם שני הערוצים של צליל הבדיקה המוקלט מוצגים בתצוגה שלמטה, ציין את מעבר הבדיקה על ידי לחיצה על כפתור המעבר במבחן (סימן ביקורת). אם אחד מהערוצים או שניהם אינם מוצגים, ציין כישלון בבדיקה על ידי לחיצה על כפתור הבדיקה נכשל (סימן קריאה).
הערות
ודא חיבור חיובי של שקעי הקלט והיציאה על הציוד ההיקפי. יהיה צורך להתאים את רמות הקלט כדי להציג נכון את האות המוקלט.
בחר בדיקת USB Audio Peripheral Record. | |
סיכום ההוראות מוצג. | |
מסך חיבור מראש. | |
ממשק שמע USB עם loopback מחובר למכשיר אנדרואיד. | |
חיבורים בגב ממשק האודיו USB. | |
חיבורים בחזית ממשק האודיו USB. | |
מסך לאחר חיבור. | |
מסך לאחר חיבור, עם בדיקת שיא הפועלת. |
בדיקת כפתורי אוזניות
תַקצִיר
בדיקה זו מוודאת שכפתורי המדיה/תחבורה באוזנייה המומלצת מזוהים כהלכה.
תהליך
לאחר הפעלת הבדיקה מהתפריט הראשי, חבר את הציוד ההיקפי של אוזניות ה-USB. לחץ על כל כפתור מדיה/תחבורה (הפעל, השהיה, הגברת עוצמת הקול והורדת עוצמת הקול) באוזניות. ככל שכל אחד יזוהה, הוא יזוהה בפאנל הבדיקה. כאשר כל הכפתורים זוהו, כפתור מעבר הבדיקה (סימן ביקורת) יופעל. לחץ על כפתור מעבר הבדיקה כדי לציין הצלחה. אם ערכת הלחצנים המלאה אינה מזוהה, ציין כישלון בבדיקה על ידי לחיצה על כפתור הבדיקה נכשל (סימן קריאה).
הערות
הציוד ההיקפי של אוזניות ה-USB מחובר למכשיר האנדרואיד. שימו לב למתאם ה-OTG. | |
בחר בדיקת לחצני USB Audio Peripheral Buttons. | |
סיכום ההוראות מוצג. | |
ציוד היקפי מחובר, אך לא זוהו כפתורים (עדיין). שימו לב שהכפתורים הצפויים (הכפתורים המוכרים לפרופיל המכשיר) מסומנים בטקסט לבן; אלה שאינם חלק מהציוד ההיקפי לבדיקה מוצגים בטקסט אפור. | |
ציוד היקפי מחובר, וכפתורים צפויים מזוהים. |
