تتطلب العديد من اختبارات مجموعة اختبار توافق Android (CTS) لصوت Android USB الاتصال الفعلي بأجهزة USB الصوتية الطرفية. ولهذه الأغراض، تم تنفيذ اختبارات CTS Verifier إضافية.
التسميات
في هذه الوثيقة، يتم استخدام المصطلحين "جهاز" و"جهاز طرفي" بطريقة دقيقة للغاية:
- يشير الجهاز إلى جهاز Android.
- يشير الجهاز الطرفي إلى جهاز طرفي صوتي USB خارجي متصل بجهاز Android.
الأجهزة الطرفية المدعومة
الرجاء استخدام الأجهزة الطرفية المدرجة أدناه لإجراء اختبارات التحقق من صوت CTS عبر USB.
واجهة صوت يو اس بي
يلزم وجود إحدى هذه الأجهزة الطرفية لإجراء اختبار سمات الأجهزة الطرفية للصوت عبر USB. ويمكن استخدامها أيضًا في اختبار التشغيل واختبار التسجيل.
واجهة صوت USB (A PreSonus AudioBox 96). |
سماعة يو اس بي

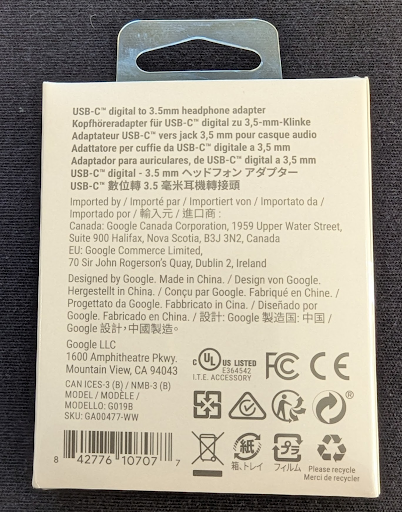

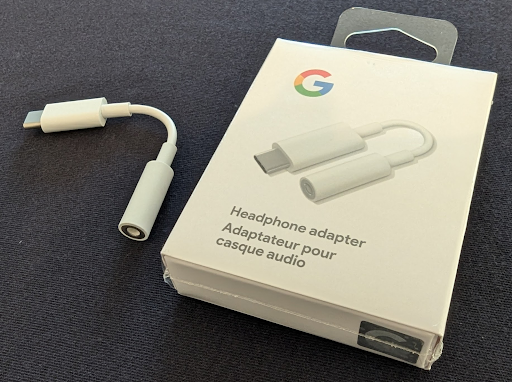

بالنسبة لاختبارات استرجاع صوت USB الخاصة بـ CTS Verifier، نوصي بشدة باستخدام محول سماعة الرأس الرقمي USB-C من Google إلى مقاس 3.5 مم . لقد وجدنا أن العديد من المحولات الأخرى تضيف زمن وصول كبير. يضيف البعض أيضًا خاصية إلغاء الصدى، والتي يمكن أن تمنع إشارة الاسترجاع.
لا يتطلب اختبار أزرار الصوت USB للتحقق من CTS جهازًا طرفيًا محددًا لسماعات رأس USB. يمكن أن يكون أي مما يلي:
- جهاز طرفي لسماعات الرأس USB يدعم مواصفات ملحقات سماعات الرأس USB التي تعمل بنظام Android . غالبًا ما تشير الشركة المصنعة إلى الأجهزة الطرفية لسماعات الرأس هذه على أنها "مصممة لنظام Android".
- سماعة رأس تناظرية تدعم مواصفات ملحقات سماعة الرأس USB التي تعمل بنظام Android والمتصلة بمحول صوت تناظري من USB إلى مثل محول سماعة الرأس الرقمي USB-C من Google إلى 3.5 مم .
تشمل الأمثلة المعروفة للأجهزة الطرفية لسماعات الرأس التناظرية المتوافقة سماعات الرأس Bose SoundSport® داخل الأذن - أجهزة Samsung وAndroid™ ، وحزام UrbanEars Reimers Black Belt المصمم لسماعات الرأس التي تعمل بنظام Android . يجب توصيل سماعات الرأس التناظرية هذه بمنفذ USB بالجهاز عبر محول USB إلى الصوت.
لاحظ أنه في كلتا الحالتين، يجب أن ينتج الزر رموز مفاتيح افتراضية لجميع الأزرار الثلاثة المطلوبة (رفع مستوى الصوت، وخفض مستوى الصوت، والتشغيل/الإيقاف المؤقت) حتى ينجح الاختبار. ارجع إلى قسم تعيين البرامج في مواصفات ملحقات سماعات الرأس USB التي تعمل بنظام Android للحصول على رموز المفاتيح الافتراضية.
سماعة رأس USB. |
الأجهزة الإضافية المطلوبة
كبلات التصحيح (للاسترجاع) 2 كبلات توصيل قصيرة ذكر إلى ¼ بوصة لتوصيل المخرجات بمدخلات USB
¼ بوصة ذكر إلى ¼ بوصة كابل توصيل ذكر. |
كابل USB الطرفي
يقوم هذا الكابل (الذي يأتي عادةً مع الجهاز الطرفي) بتوصيل جهاز USB الصوتي الطرفي بالجهاز المضيف. |
محول USB "أثناء التنقل" (OTG).
يلزم وجود محول USB "On The Go" (OTG) لتوصيل الجهاز الطرفي فعليًا بجهاز Android والإشارة إلى جهاز Android بأنه يجب أن يتولى دور "المضيف". |
سماعات رأس تناظرية لمراقبة إخراج واجهة الصوت USB لاختبار التشغيل.
مجموعة من سماعات الرأس التناظرية. |
الاختبارات
في كل اختبار، قم بالإشارة إلى نجاح الاختبار من خلال النقر على زر اجتياز الاختبار (علامة الاختيار). بخلاف ذلك، قم بالإشارة إلى فشل الاختبار بالنقر فوق زر فشل الاختبار (علامة التعجب).
اختبار السمات
خلاصة
يتحقق هذا الاختبار من أن السمات (معدلات العينات المدعومة، وتكوينات القناة، وتنسيقات العينات، وما إلى ذلك) تتطابق مع مجموعة السمات المعروفة مسبقًا للجهاز.
عملية
بعد استدعاء الاختبار من القائمة الرئيسية، قم بتوصيل جهاز صوت USB طرفي. إذا كانت السمات متطابقة، فسيتم تمكين زر اجتياز الاختبار (علامة الاختيار).
حدد اختبار سمات الصوت الطرفية USB. | |
يتم عرض ملخص التعليمات. | |
شاشة الاتصال المسبق. | |
جهاز طرفي صوتي USB متصل بجهاز Android مع كابل طرفي ومحول OTG. | |
شاشة ما بعد الاتصال. |
لعب الاختبار
خلاصة
يتحقق هذا الاختبار من تشغيل الصوت. يقوم بذلك عن طريق إنشاء نغمة اختبار تبلغ 1 كيلو هرتز وتقديمها بصوت ستريو (قناتين) إلى جهاز USB الصوتي المحيطي.
عملية
بعد استدعاء الاختبار من القائمة الرئيسية، قم بتوصيل واجهة الصوت USB، بما في ذلك سماعة الرأس التناظرية، بمقبس إخراج سماعة الرأس الموجود على الواجهة للمراقبة.
اضغط على زر التشغيل . إذا تم سماع نغمة الاختبار في كلتا قناتي سماعة الرأس، فحدد اجتياز الاختبار بالنقر فوق زر اجتياز الاختبار (علامة الاختيار). إذا لم تقم إحدى القناتين أو كلتيهما بتشغيل النغمة، قم بالإشارة إلى فشل الاختبار بالنقر فوق زر فشل الاختبار (علامة التعجب).
ملحوظات
حدد اختبار تشغيل الأجهزة الطرفية للصوت عبر USB. | |
يتم عرض ملخص التعليمات. | |
شاشة الاتصال المسبق. | |
قم بتوصيل جهاز USB الصوتي بجهاز Android. يتم توصيل سماعات الرأس بمقبس إخراج سماعة الرأس الموجود على واجهة الصوت USB للمراقبة. | |
شاشة ما بعد الاتصال. |
سجل (الاسترجاع) الاختبار
خلاصة
يتحقق هذا الاختبار من أن التسجيل الصوتي يعمل. يقوم بذلك عن طريق إنشاء نغمة عند مخرجات واجهة الصوت USB، والتي يتم توجيهها بعد ذلك عبر أسلاك التصحيح إلى مدخلات جهاز USB الصوتي الطرفي.
عملية
بعد استدعاء الاختبار من القائمة الرئيسية، قم بتوصيل واجهة الصوت USB. قم بتوصيل المخرجات التناظرية بالمدخلات التناظرية باستخدام كبلات التصحيح. اضغط على زر تسجيل الاسترجاع . إذا تم عرض قناتي نغمة الاختبار المسجلة في العرض أدناه، فقم بالإشارة إلى اجتياز الاختبار عن طريق النقر فوق زر اجتياز الاختبار (علامة الاختيار). إذا لم يتم عرض إحدى القناتين أو كلتيهما، قم بالإشارة إلى فشل الاختبار بالنقر فوق زر فشل الاختبار (علامة التعجب).
ملحوظات
تأكد من الاتصال الإيجابي لكل من مقابس الإدخال والإخراج على الأجهزة الطرفية. سيكون من الضروري ضبط مستويات الإدخال لعرض الإشارة المسجلة بشكل صحيح.
حدد اختبار تسجيل الأجهزة الطرفية للصوت عبر USB. | |
يتم عرض ملخص التعليمات. | |
شاشة الاتصال المسبق. | |
واجهة صوت USB مع استرجاع متصل بجهاز Android. | |
اتصالات على الجزء الخلفي من واجهة الصوت USB. | |
اتصالات على الجزء الأمامي من واجهة الصوت USB. | |
شاشة ما بعد الاتصال. | |
شاشة ما بعد الاتصال، مع تشغيل اختبار التسجيل. |
اختبار أزرار سماعة الرأس
خلاصة
يتحقق هذا الاختبار من التعرف بشكل صحيح على أزرار الوسائط/النقل الموجودة على سماعة الرأس الموصى بها.
عملية
بعد استدعاء الاختبار من القائمة الرئيسية، قم بتوصيل سماعة رأس USB الطرفية. اضغط على كل زر وسائط/نقل (تشغيل، إيقاف مؤقت، رفع مستوى الصوت وخفض مستوى الصوت) الموجود في سماعة الرأس. وبمجرد التعرف على كل منها، سيتم التعرف عليها في لوحة الاختبار. عندما يتم التعرف على جميع الأزرار، سيتم تمكين زر اجتياز الاختبار (علامة الاختيار). انقر فوق زر اجتياز الاختبار للإشارة إلى النجاح. إذا لم يتم التعرف على مجموعة الأزرار الكاملة، قم بالإشارة إلى فشل الاختبار بالنقر فوق زر فشل الاختبار (علامة التعجب).
ملحوظات
سماعة الرأس USB الطرفية المتصلة بجهاز Android. لاحظ محول OTG. | |
حدد اختبار أزرار الصوت الطرفية USB. | |
يتم عرض ملخص التعليمات. | |
الأجهزة الطرفية متصلة، ولكن لم يتم التعرف على أي أزرار (حتى الآن). لاحظ أنه تتم الإشارة إلى المتوقع (الأزرار المعروفة لملف تعريف الجهاز) بنص أبيض؛ يتم عرض تلك التي لا تشكل جزءًا من الأجهزة الطرفية للاختبار بنص رمادي. | |
تم التعرف على الأجهزة الطرفية والأزرار المتوقعة. |
