Kilka narzędzi Android Compatibility Test Suite Testy (CTS) dotyczące dźwięku USB na Androidzie wymaga fizycznego połączenia audio USB urządzeń peryferyjnych. W związku z tym przeprowadzono dodatkowe testy CTS Verifier.
Nazewnictwo
Na tej stronie hasło „urządzenie” i „urządzenie peryferyjne” są używane w w bardzo precyzyjny sposób:
- Urządzenie odnosi się do urządzenia z Androidem.
- Urządzenie peryferyjne dotyczy zewnętrznego urządzenia peryferyjnego USB audio. połączony z urządzeniem z Androidem.
Obsługiwane urządzenia peryferyjne
Do testów weryfikatora CTS audio USB używaj poniższych urządzeń peryferyjnych.
Interfejs audio USB
Do podłączenia urządzenia peryferyjnego USB audio wymagane jest jedno z tych urządzeń peryferyjnych Test atrybutów. Można ich też używać do testów w Play i Nagrywanie.
| Interfejs audio USB (PreSonus AudioBox 96). |
|
Zestaw słuchawkowy USB
Testy CTS Verifier wykorzystują pętlę dźwięku do pomiaru czasu oczekiwania urządzeń z Androidem wyposażonych w zestawy słuchawkowe USB i wykrywające problemy w ścieżkach danych USB;
Ze względu na większe opóźnienie i funkcję automatycznego usuwania echa, która blokuje pętlę dostępnych na rynku adapterów USB nie nadaje się do testowania za pomocą weryfikatora CTS. Zobacz zalecenia dotyczące adaptera audio USB, aby dowiedzieć się więcej. i informacjami o nich.
Test przycisków USB Audio na potrzeby weryfikatora CTS nie wymaga określonego urządzenia USB urządzenia peryferyjnego. Może to być dowolny z tych elementów:
- Urządzenie peryferyjne USB zestawu słuchawkowego, które obsługuje Android Specyfikacja akcesorium zestawu słuchawkowego USB. Te urządzenia peryferyjne zestawu słuchawkowego są często oznaczane przez producenta jako „Made for Android”.
- Analogowy zestaw słuchawkowy, który obsługuje
Androida
Specyfikacja akcesoriów do zestawu słuchawkowego USB podłączonego do konwertera dźwięku z USB na analogowe, takiego jak
przejściówkę do słuchawek Google z USB-C Digital na 3,5 mm.
Znane przykłady zgodnych urządzeń peryferyjnych słuchawek analogowych to: słuchawki douszne Bose SoundSport – Samsung i urządzenia z Androidem, czarny pas UrbanEars Reimers Reimers na zestawy słuchawkowe Androida. Te analogowe zestawy słuchawkowe musi być podłączony do portu USB urządzenia za pomocą konwertera USB na dźwięk.
W każdym przypadku przycisk musi generować wirtualne kody klawiszy dla wszystkich trzech wymagane przyciski (zwiększanie i zmniejszania głośności, odtwarzanie/wstrzymywanie) testu. Zapoznaj się z sekcją Mapowanie oprogramowania w artykule . Specyfikacja akcesoriów do zestawu słuchawkowego USB z Androidem dla kodów wirtualnych kluczy.
| Zestaw słuchawkowy USB. |
|
Wymagany dodatkowy sprzęt
Kable krosowe (zapętlone) 2 krótkie 1⁄4′′ męski do 1⁄4" kable krosowe męskie do podłącz wyjścia do wejść USB
| 1⁄4 cala męski do 1⁄4" krosowniczych kabli krosowych. |
|
Kabel peryferyjny USB
| Kabel ten (zazwyczaj jest dostarczany z urządzeniem peryferyjnym) Umożliwia podłączenie urządzenia peryferyjnego USB audio do urządzenia hosta. |
|
USB „W podróży” Adapter (OTG)
| USB „w podróży” Przejściówka (OTG) musi być fizycznie podłącz urządzenie peryferyjne do urządzenia z Androidem i poinformuj go o tym na urządzeniu, że powinno przyjąć rolę „hosta”. |
|
Słuchawki analogowe do monitorowania wyjścia interfejsu audio USB Odtwórz test.
| Zestaw słuchawek analogowych. |
|
Testy
W każdym teście wskaż jego powodzenie, klikając test (znacznik wyboru). W przeciwnym razie oznacz niepowodzenie do klikając przycisk nieudany test (wykrzyknik).
Test atrybutów
Streszczenie
W ramach tego testu sprawdzamy, czy atrybuty, w tym obsługiwane częstotliwości próbkowania, kanał konfiguracje, a przykładowe formaty pasują do zbioru znanych atrybutów a-priori od urządzenia.
Proces
Po wywołaniu testu z menu głównego podłącz audio USB urządzenia peryferyjnego. Jeśli atrybuty są zgodne, test z pomyślnym wynikiem (sprawdź (znacznik) jest włączony.
| Wybierz Atrybuty peryferyjne USB audio Przetestuj. |
|
| Pojawi się podsumowanie instrukcji. |
|
| Ekran „Przed połączeniem”. |
|
| Urządzenie peryferyjne USB audio podłączone do urządzenia z Androidem za pomocą kabla peryferyjnego i przejściówki OTG. |
|
| Ekran po nawiązaniu połączenia. |
|
Zacznij test
Streszczenie
W ramach tego testu sprawdzamy, czy odtwarzanie dźwięku działa. Robi to przez generuje dźwięk testowy o częstotliwości 1 kHz i przekazuje dźwięk stereofoniczny (2 kanały) do Urządzenie peryferyjne USB audio.
Proces
Po wywołaniu testu w menu głównym podłącz dźwięk przez USB łącznie z analogowym zestawem słuchawkowym, do gniazda słuchawek do monitorowania.
Naciśnij przycisk ODTWÓRZ. Jeśli dźwięk testowy jest słyszalny w obu kanałów zestawu słuchawkowego, wskaż wynik testu, klikając przycisk test (znacznik wyboru). Jeśli jeden z kanałów lub oba nie odtwórz sygnał, wskaż błąd, klikając test „Niepowodzenie” (wykrzyknik).
Uwagi
| Wybierz USB Audio Peripheral Play Test. |
|
| Pojawi się podsumowanie instrukcji. |
|
| Ekran „Przed połączeniem”. |
|
|
Podłącz urządzenie peryferyjne USB audio do urządzenia z Androidem.
Słuchawki są podłączone do gniazda wyjściowego słuchawek na USB interfejsu audio do monitorowania. |
|
| Ekran po nawiązaniu połączenia. |
|
Test rejestrowania (zapętlenia)
Streszczenie
W ramach tego testu sprawdzamy, czy nagrywanie dźwięku działa na wyjściach interfejsu audio USB przewodami krosowymi do wejść urządzenia peryferyjnego USB audio.
Proces
Po wywołaniu testu w menu głównym podłącz dźwięk przez USB za pomocą prostego interfejsu online. Podłącz wyjścia analogowe do wejść analogowych za pomocą kabli krosowych. Naciśnij przycisk NAGRAJ W PĘTLI. Jeśli oba kanały Zarejestrowany dźwięk testowy jest widoczny w widoku poniżej. Wskaż, że test został zaliczony. klikając przycisk zadania testu (znacznika wyboru). Jeśli jest albo Oba kanały nie są wyświetlane, wskaż niepowodzenie, klikając niepowodzenie testu (wykrzyknik).
Uwagi
Upewnij się, że złącza wejściowe i wyjściowe są dobrze podłączone urządzenia peryferyjnego. Dostosuj poziomy wejściowe. aby wyświetlić nagrany sygnał.
| Wybierz USB Audio Peripheral Record Test. |
|
| Pojawi się podsumowanie instrukcji. |
|
| Ekran „Przed połączeniem”. |
|
| Interfejs audio USB z funkcją odtwarzania w pętli podłączonej do Androida urządzenia. |
|
| Złącza z tyłu interfejsu audio USB. |
|
| Złącza z przodu interfejsu audio USB. |
|
| Ekran po nawiązaniu połączenia. |
|

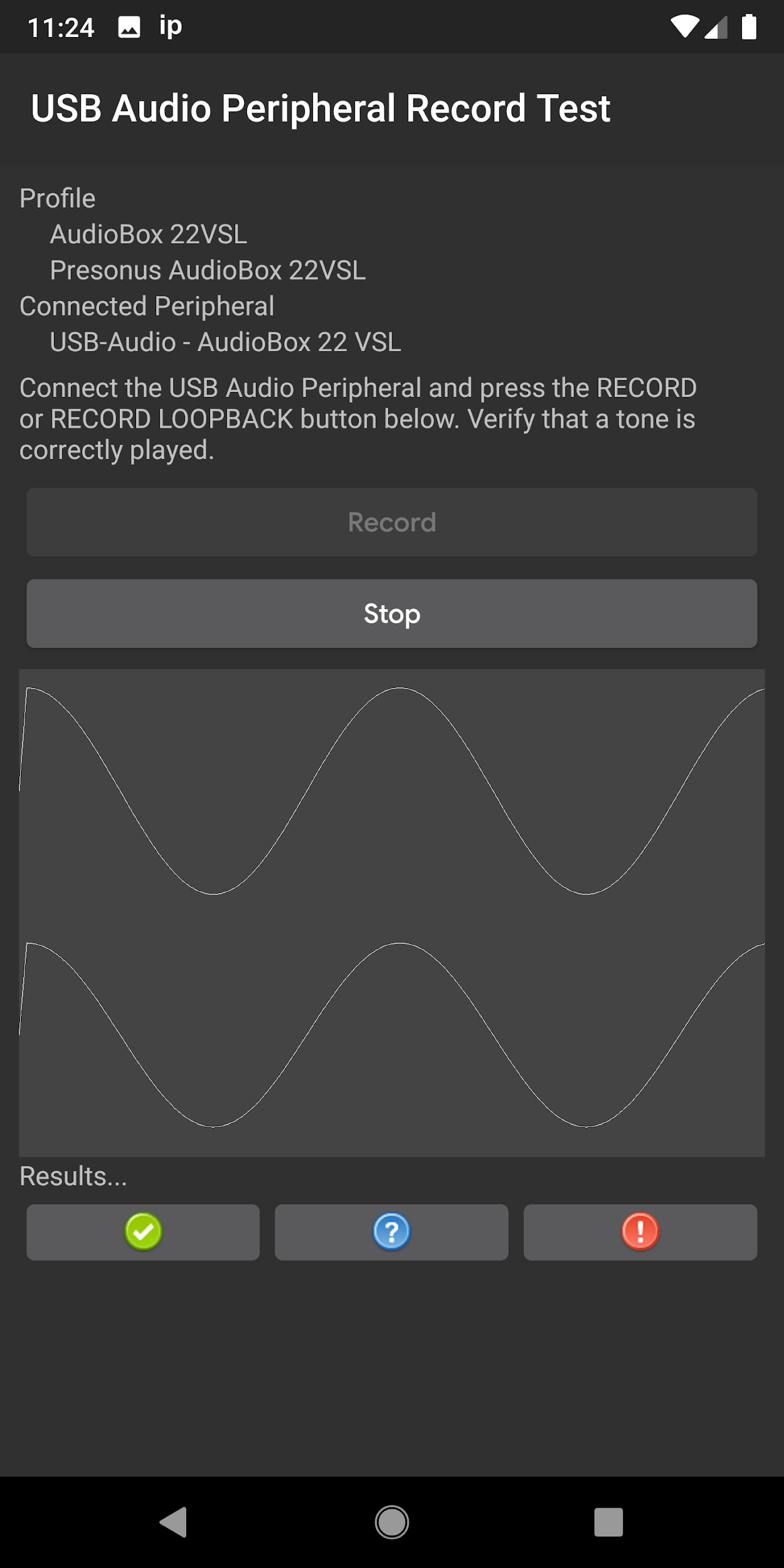

| Ekran po nawiązaniu połączenia z uruchomionym testem zapisu. |
|
Test przycisków zestawu słuchawkowego
Streszczenie
Ten test sprawdza, czy przyciski media/transport na zalecany zestaw słuchawkowy został poprawnie rozpoznany.
Proces
Po wywołaniu testu z menu głównego podłącz zestaw słuchawkowy USB urządzenia peryferyjnego. Naciśnij poszczególne multimedia/transport (odtwarzaj, wstrzymaj, głośność) przycisk zwiększania i zmniejszania głośności) na zestawie słuchawkowym. Po rozpoznaniu w każdym przypadku rozpoznane w panelu testowym. Po rozpoznaniu wszystkich przycisków ikona przycisk testu zaliczonego (znacznik wyboru) musi być włączony. Kliknij test Pass, który sygnalizuje powodzenie. Jeśli pełny zestaw nie został rozpoznany, wskaż błąd, klikając test „Niepowodzenie” (wykrzyknik).
Uwagi
|
Urządzenie peryferyjne USB zestawu słuchawkowego podłączone do urządzenia z Androidem.
Zwróć uwagę na przejściówkę OTG. |
|
| Wybierz Testuj przyciski peryferyjne USB audio. |
|
| Pojawi się podsumowanie instrukcji. |
|
|
Urządzenie peryferyjne zostało podłączone, ale nie zostały rozpoznane żadne przyciski (na razie).
Należy pamiętać, że wymagane (przyciski, które są znane urządzeniu) profil) są oznaczone białym tekstem; które nie są częścią testowe urządzenie peryferyjne jest wyświetlane na szaro. |
|
| Urządzenie peryferyjne zostało podłączone, a oczekiwane przyciski rozpoznano. |
|
Rekomendacje dotyczące adaptera audio USB
W tej sekcji znajdziesz zalecane ładowarki z USB-C na 3,5 mm, które zostały przetestowane pod kątem działania za pomocą OboeTester i testy CTS Verifiera.
| Producent | Identyfikator dostawcy | Identyfikator produktu | Sklep |
| Google
Pamiętaj, że przejściówka USB Google nie jest już produkowana i nie jest dostępna w Sklep Play. |
0 x 18 dni | 0 × 5034 | Walmart |
|
|
||
| Xumee | 0x0BDA | 0x4BE2 | Amazon |
|
|||
| Moshi | 0 × 282 B | 0x0033 | Amazon, Moshi |
|
|||
| Anker
Przy pomiarze opóźnienia za pomocą testów CTS Verifier adapter Anker ma opóźnienie o 3,23 milisekunda większe niż w przypadku urządzenia Google. |
0x0572 | 0x1B08 | Amazon |
|
|||
| TTGK Realtek ALC5686, | 0x0BDA | 0x4BD1 | Amazon |
|
|||
