כמה בדיקות של Android Compatibility Test Suite (CTS) לאודיו ב-USB ל-Android מחייבות חיבור פיזי של ציוד היקפי של אודיו ב-USB. לצורך כך, הופעלה בדיקה נוספת של CTS Verifier.
nomencalture
במהלך הדף הזה, המונחים 'מכשיר' ו'ציוד היקפי' משמשים באופן מדויק מאוד:
- המונח מכשיר מתייחס למכשיר Android.
- ציוד היקפי מתייחס לציוד היקפי חיצוני של אודיו ב-USB שמחובר למכשיר Android.
ציוד היקפי נתמך
צריך להשתמש בציוד ההיקפי הבא לבדיקות של CTS Verifier לאודיו ב-USB.
ממשק אודיו ב-USB
אחד מהציוד ההיקפי הזה נדרש כדי לבצע את הבדיקה של מאפייני הציוד ההיקפי של אודיו USB. אפשר להשתמש בהם גם לבדיקה של הפעלה ולבדיקה של הקלטה.
| ממשק אודיו USB (PreSonus AudioBox 96). |
|
אוזניות קשת ב-USB
בבדיקות של CTS Verifier נעשה שימוש ב-audio loopback כדי למדוד את זמן האחזור של מכשירי Android עם אוזניות USB, ולזהות בעיות בנתיבי הנתונים של USB.
בגלל זמן אחזור ארוך יותר ותכונה אוטומטית לביטול הדהוד שחסימה את האות של הלולאה החוזרת,הרבה מתאמי USB בשוק לא מתאימים לבדיקות של CTS Verifier. למידע נוסף, ראו המלצות למתאמי אודיו מסוג USB.
כדי לבצע את בדיקת לחצני האודיו ב-USB של CTS Verifier, לא נדרש ציוד היקפי ספציפי של אוזניות USB. הוא יכול להיות כל אחת מהאפשרויות הבאות:
- ציוד היקפי של אוזניות USB שתומך במפרט של אביזרי אוזניות USB ל-Android. לעיתים קרובות, היצרן מציין את ציוד ההיקפי של האוזניות כ'מתאים ל-Android'.
- אוזניות אנלוגיות שתומכות במפרט של אביזרי אוזניות USB ל-Android , שמחוברות לממיר אודיו מ-USB לאנלוגי, כמו מתאם Google לחיבור תקע אוזניות 3.5 מ"מ לשקע USB-C דיגיטלי.
דוגמאות מוכרות של ציוד היקפי תואם לאוזניות אנלוגיות כוללות את אוזניות Bose SoundSport לאוזן – למכשירי Samsung ו-Android, ואת UrbanEars Reimers Black Belt שמיועד לאוזניות Android. צריך לחבר את אוזניות האנלוגיות האלה ליציאת ה-USB של המכשיר באמצעות ממיר USB לאודיו.
חשוב לזכור שבכל מקרה, כדי שהבדיקה תצליח, הכפתור צריך לייצר קודי מפתח וירטואליים לכל שלושת המקשים הנדרשים (הגברת עוצמת הקול, הפחתת עוצמת הקול, הפעלה/השהיה). קודי המפתחות הווירטואליים מפורטים בקטע 'מיפוי תוכנה' במסמך המפרט של אביזרי אוזניות USB ל-Android.
| אוזניות עם חיבור USB. |
|
חומרה נוספת נדרשת
כבלים מתאימים (ל-loopback) – שני כבלים מתאימים קצרים מסוג זכר לזכר באורך ¼", כדי לחבר את הפלטות לכניסות של ה-USB
| כבלי פאץ' עם מחבר זכר ¼" ל-¼" זכר. |
|
כבל ציוד היקפי מסוג USB
| הכבל הזה (שסביר להניח מגיע עם הציוד ההיקפי) מחבר את ציוד האודיו ההיקפי מסוג USB למכשיר המארח. |
|
מתאם USB 'On The Go' (OTG)
| נדרש מתאם USB מסוג 'On The Go' (OTG) כדי לחבר פיזית את ההתקן ההיקפי למכשיר Android ולהורות למכשיר Android להפוך ל'מארח'. |
|
אוזניות אנלוגיות כדי לעקוב אחרי הפלט של ממשק האודיו ב-USB במהלך בדיקת ההפעלה.
| סט של אוזניות אנלוגיות. |
|
בדיקות
בכל בדיקה, מסמנים את הצלחת הבדיקה על ידי הקשה על הלחצן הבדיקה עברה (סימן וי). אחרת, מציינים את כישלון הבדיקה בלחיצה על הלחצן test fail (סימן קריאה).
בדיקת מאפיינים
מופשט
הבדיקה הזו מאמתת שהמאפיינים, כולל קצב דגימה נתמך, הגדרות ערוצים ופורמטים של דגימות, תואמים לקבוצת המאפיינים הידועים מראש של המכשיר.
תהליך
אחרי שמפעילים את הבדיקה מהתפריט הראשי, מחברים התקן אודיו USB. אם המאפיינים תואמים, הלחצן test pass (סימן וי) מופעל.
| בוחרים באפשרות USB Audio Peripheral Attributes Test. |
|
| מוצג סיכום של ההוראות. |
|
| המסך שלפני החיבור. |
|
| ציוד היקפי של אודיו ב-USB שמחובר למכשיר Android באמצעות כבל היקפי ומתאם OTG. |
|
| המסך אחרי ההתחברות. |
|
השמע בדיקה
מופשט
הבדיקה הזו מוודאת שהפעלת האודיו פועלת. לשם כך, המערכת יוצרת צליל בדיקה של 1KHz ומציגה אותו בסטריאו (שני ערוצים) להתקן האודיו החיצוני ב-USB.
תהליך
אחרי שמפעילים את הבדיקה מהתפריט הראשי, מחברים את ממשק האודיו מסוג USB, כולל אוזניות אנלוגיות, ליציאת האודיו של האוזניות בממשק למעקב.
לוחצים על הלחצן הפעלה. אם צליל הבדיקה נשמע בשני הערוצים של אוזניות ההשתתפות, מציינים שהבדיקה עברה בלחיצה על הלחצן הבדיקה עברה (סימן וי). אם אחד מהערוצים או שניהם לא מפעילים את הצליל, מציינים את כישלון הבדיקה בלחיצה על הלחצן test fail (סימן קריאה).
הערות
| בוחרים באפשרות בדיקת הפעלה של ציוד היקפי של אודיו USB. |
|
| מוצג סיכום של ההוראות. |
|
| המסך שלפני החיבור. |
|
|
מחברים את התקן האודיו החיצוני מסוג USB למכשיר Android.
האוזניות מחוברות ליציאת האוזניות בממשק האודיו של ה-USB למעקב. |
|
| המסך אחרי ההתחברות. |
|
בדיקת הקלטה (loopback)
מופשט
הבדיקה הזו מאפשרת לוודא שהקלטת האודיו פועלת על ידי יצירת צליל במוצאים של ממשק האודיו ב-USB, שמנותב לאחר מכן דרך כבלי תיקון אל מקורות הקלט של ציוד האודיו ההיקפי ב-USB.
תהליך
אחרי שמפעילים את הבדיקה מהתפריט הראשי, מחברים את ממשק האודיו של ה-USB. מחברים את הפלטים האנלוגיים לכניסות האנלוגיות באמצעות כבלים מתאימים. לוחצים על הלחצן RECORD LOOPBACK. אם שני הערוצים של צליל הבדיקה המוקלט מוצגים בתצוגה הבאה, מציינים שהבדיקה עברה על ידי לחיצה על הלחצן test pass (סימן וי). אם אחד מהערוצים או שניהם לא מוצגים, מציינים את כישלון הבדיקה בלחיצה על הלחצן test fail (סימן קריאה).
הערות
מוודאים שהחיבורים של שקעי הקלט והפלט בציוד ההיקפי תקינים. משנים את רמות הקלט כדי להציג בצורה נכונה את האות המוקלט.
| בוחרים באפשרות USB Audio Peripheral Record Test. |
|
| מוצג סיכום של ההוראות. |
|
| המסך שלפני החיבור. |
|
| ממשק אודיו USB עם לולאה חוזרת שמחובר למכשיר Android. |
|

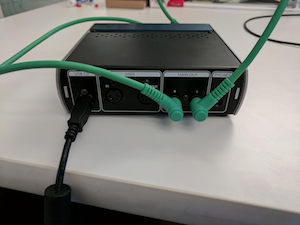

| החיבורים בגב ממשק האודיו של USB. |
|
| החיבורים בחלק הקדמי של ממשק האודיו ב-USB. |
|
| המסך אחרי ההתחברות. |
|
| המסך לאחר החיבור, עם בדיקת הרשומה שפועלת. |
|
בדיקת הלחצנים של הדיבורית
מופשט
הבדיקה הזו נועדה לוודא שהלחצנים media/transport (מדיה/תחבורה) באוזניות המומלצות מזוהים בצורה נכונה.
תהליך
אחרי שמפעילים את הבדיקה מהתפריט הראשי, מחברים את אוזניות ה-USB. לוחצים על כל אחד מהלחצנים של המדיה/העברה (הפעלה, השהיה, הגברת עוצמת הקול וביטול ההגברה) באוזניות. ככל שהם יזוהו, הם יופיעו בחלונית הבדיקה. כשכל הלחצנים מזוהים, הלחצן test pass (סימן וי) מופעל. לוחצים על הלחצן test pass כדי לציין שהבדיקה הסתיימה בהצלחה. אם המערכת לא מזהה את כל הלחצנים, לוחצים על הלחצן test fail (סימן קריאה) כדי לציין שהבדיקה נכשלה.
הערות
|
ציוד ההיקפי של אוזניות ה-USB שמחובר למכשיר Android.
שימו לב למתאם ה-OTG. |
|
| בוחרים באפשרות בדיקת לחצני הלחצן של ציוד היקפי של אודיו USB. |
|
| מוצג סיכום של ההוראות. |
|
|
הציוד ההיקפי מחובר, אבל עדיין לא זוהו לחצנים.
לתשומת ליבכם: הלחצנים הצפויים (לחצנים שידועים לפרופיל המכשיר) מסומנים בטקסט לבן, והלחצנים שלא נכללים בהתקן ההיקפי לבדיקה מוצגים בטקסט אפור. |
|
| ציוד היקפי מחובר והלחצנים הצפויים מזוהים. |
|
המלצות למתאמי אודיו מסוג USB
בקטע הזה מפורטים המתאמים המומלצים מסוג USB-C ל-3.5 מ"מ, שעברו בדיקות פונקציונליות באמצעות הבדיקות OboeTester ו-CTS Verifier.
| היצרן | מזהה הספק | מזהה מוצר | חנות |
| Google
לתשומת ליבך: מתאם ה-USB של Google כבר לא מיוצר ולא זמין בחנות Google Play. |
0x18D1 | 0x5034 | Walmart |
|
|
||
| Xumee | 0x0BDA | 0x4BE2 | Amazon |
|
|||
| Moshi | 0x282B | 0x0033 | Amazon, Moshi |
|
|||
| Anker
כשמודדים את זמן האחזור באמצעות בדיקות CTS Verifier, זמן האחזור של מתאם Anker גבוה ב-3.23 אלפיות השנייה מזה של מכשיר Google. |
0x0572 | 0x1B08 | Amazon |
|
|||
| TTGK Realtek ALC5686 | 0x0BDA | 0x4BD1 | Amazon |
|
|||
