Android USB ses için çeşitli Android Uyumluluk Test Paketi (CTS) testleri, USB ses çevre birimlerinin fiziksel bağlantısını gerektirir. Bunlar için ek CTS Verifier testleri uygulanmıştır.
isimlendirme
Bu belge boyunca "cihaz" ve "çevre birimi" terimleri çok kesin bir şekilde kullanılmıştır:
- Cihaz , Android cihazını ifade eder.
- Çevre birimi, Android cihazına bağlı harici bir USB ses çevre birimini ifade eder.
Zorunlu çevre birimleri
USB ses CTS Doğrulayıcı Testlerinin doğruladıkları öznitelikleri ve yetenekleri bilmesi için, test edilecek bir dizi bilinen çevre biriminin belirtilmesi gerekir. Bu nedenle, belirli markalar ve türler aşağıda zorunlu kılınmıştır. Bazı testler özel olarak zorunlu bir çevre birimi gerektirir. Diğer testler, yalnızca bu özel testin gereksinimlerini karşılayan bir USB ses çevre birimi gerektirir. USB Ses Çevre Birimleri Nitelik Testi için zorunlu olan herhangi bir çevre biriminin Oynatma ve Kayıt testlerinin gereksinimleriyle uyumlu olacağını unutmayın.
USB ses arabirimi
USB Ses Çevre Birimi Nitelikleri testini gerçekleştirmek için buradaki çevre birimlerinden birini kullanın. Ayrıca Oynatma testi ve Kayıt testi için de kullanılabilirler.
Bu iki çevre biriminin üretici tarafından durdurulduğunu ve gelecekteki bir CTS Verifier sürümünde kullanımdan kaldırılacağını unutmayın.
| Bir USB ses arabirimi (Bir PreSonus AudioBox 22VSL). |  |
USB kulaklık
CTS Verifier USB Ses Düğmeleri Testi, belirli bir USB kulaklık çevre birimi gerektirmez. Aşağıdakilerden herhangi birinin bir örneği olabilir:
- Android USB Kulaklık Aksesuar Spesifikasyonunu destekleyen bir USB Kulaklık çevre birimi . Bu kulaklık çevre birimleri genellikle üretici tarafından "Made for Android" olarak belirtilir.

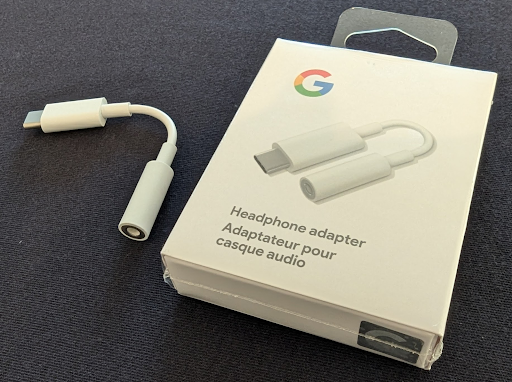

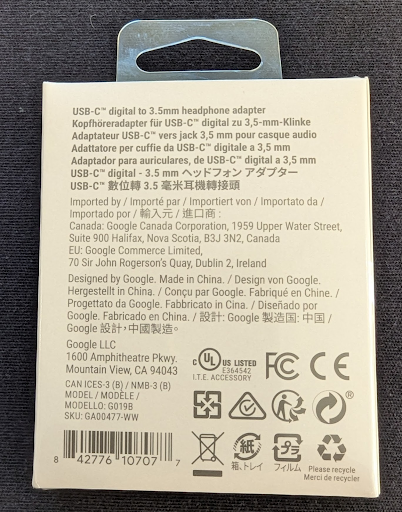

- Bir USB'den analoga ses dönüştürücüye ( Google USB-C dijital - 3,5 mm kulaklık adaptörü veya HTC USB-C dijital - 3,5 mm ses jakı adaptörü gibi) bağlı Android USB Kulaklık Aksesuar Spesifikasyonunu destekleyen bir analog kulaklık.
Uyumlu analog kulaklık çevre birimlerinin bilinen örnekleri arasında Bose SoundSport® kulak içi kulaklıklar – Samsung ve Android™ cihazları ve Android kulaklıklar için üretilmiş UrbanEars Reimers Black Belt yer alır . Bu analog kulaklıklar, USB'den Sese dönüştürücü aracılığıyla cihazın USB bağlantı noktasına bağlanmalıdır.
Her iki durumda da, testin başarılı olması için düğmenin gerekli düğmelerin üçü (ses açma, ses kısma, oynat/duraklat) için sanal anahtar kodları üretmesi gerektiğini unutmayın. Sanal anahtar kodları için Android USB Kulaklık Aksesuar Spesifikasyonu'ndaki Yazılım eşleme bölümüne bakın.
| Bir USB kulaklık. |  |
Gerekli ek donanım
Bağlantı kabloları (geri döngü için) Çıkışları USB girişlerine bağlamak için 2 kısa ¼" erkek ila ¼" erkek bağlantı kablosu
| ¼" erkek - ¼" erkek patch kablolar. |  |
USB çevre birimi kablosu
| Bu kablo (genellikle çevre birimiyle birlikte gelir), USB ses çevre birimini ana cihaza bağlar. |  |
USB "Hareket Halinde" (OTG) adaptörü
| Çevre birimini Android cihaza fiziksel olarak bağlamak ve Android cihazına "host" rolünü üstlenmesi gerektiğini belirtmek için bir USB "On The Go" (OTG) adaptörü gereklidir. |  |
Oynatma testi için USB ses arabiriminin çıkışını izlemek için analog kulaklıklar.
| Analog kulaklık seti. |  |
testler
Her testte, test başarılı (onay işareti) düğmesine tıklayarak test başarısını belirtin. Aksi takdirde, test başarısız (ünlem işareti) düğmesine tıklayarak test başarısızlığını belirtin.
nitelik testi
Soyut
Bu test, özniteliklerin (desteklenen örnek hızları, kanal konfigürasyonları, örnek formatları, vb.), aygıtın önceden bilinen öznitelikleri kümesiyle eşleştiğini doğrular.
İşlem
Ana menüden testi başlattıktan sonra, bir USB ses çevre birimi bağlayın. Nitelikler eşleşirse, testi geçti (onay işareti) düğmesi etkinleştirilecektir.
| USB Ses Çevre Birimi Nitelikleri Testi'ni seçin. |  |
| Talimatların özeti görüntülenir. |  |
| Ön bağlantı ekranı. |  |
| Çevresel kablo ve OTG adaptörüyle Android Aygıta bağlı USB ses çevre birimi. |  |
| Bağlantı sonrası ekranı. |  |
Testi oyna
Soyut
Bu test, ses çalmanın çalıştığını doğrular. Bunu 1KHz test tonu üreterek ve bunu stereo (iki kanal) olarak USB ses çevre birimine sunarak yapar.
İşlem
Ana menüden testi başlattıktan sonra, analog kulaklık dahil USB ses arabirimini, izleme için arabirimdeki kulaklık çıkış jakına bağlayın.
OYNAT düğmesine basın. Test sesi kulaklığın her iki kanalında da duyulursa, test geçti (onay işareti) düğmesine tıklayarak testin geçtiğini belirtin. Kanallardan biri veya her ikisi tonu çalmazsa, test başarısız (ünlem işareti) düğmesine tıklayarak test başarısızlığını belirtin.
Notlar
| USB Ses Çevre Birimi Çalma Testi'ni seçin. |  |
| Talimatların özeti görüntülenir. |  |
| Ön bağlantı ekranı. |  |
| USB ses çevre birimini Android Cihaza bağlayın. Kulaklıklar, izleme için USB ses arabirimindeki kulaklık çıkış jakına bağlanır. |  |
| Bağlantı sonrası ekranı. |  |
Kayıt (geri döngü) testi
Soyut
Bu test, ses kaydının çalıştığını doğrular. Bunu, USB ses arabiriminin çıkışlarında bir ton üreterek yapar ve bu ses daha sonra ara kablolar aracılığıyla USB ses çevre biriminin girişlerine yönlendirilir.
İşlem
Ana menüden testi başlattıktan sonra USB ses arabirimini bağlayın. Analog çıkışları, patch kablolarla analog girişlere bağlayın. RECORD LOOPBACK düğmesine basın. Aşağıdaki görünümde kaydedilen test tonunun her iki kanalı da gösteriliyorsa, test başarılı (onay işareti) düğmesine tıklayarak testin geçtiğini belirtin. Kanallardan biri veya her ikisi görüntülenmezse, test başarısız (ünlem işareti) düğmesine tıklayarak test başarısızlığını belirtin.
Notlar
Çevre birimindeki hem giriş hem de çıkış jaklarının pozitif bağlantısını sağlayın. Kaydedilen sinyali doğru bir şekilde görüntülemek için giriş seviyelerini ayarlamak gerekli olacaktır.
| USB Ses Çevre Birimi Kayıt Testi'ni seçin. |  |
| Talimatların özeti görüntülenir. |  |
| Ön bağlantı ekranı. |  |
| Android cihaza bağlı geri döngülü USB ses Arayüzü. |  |
| USB ses arabiriminin arkasındaki bağlantılar. |  |
| USB ses arabiriminin önündeki bağlantılar. |  |
| Bağlantı sonrası ekranı. |  |
| Kayıt testi çalışırken bağlantı sonrası ekranı. |  |
Kulaklık düğmeleri testi
Soyut
Bu test, önerilen kulaklıktaki medya/taşıma düğmelerinin doğru şekilde tanındığını doğrular.
İşlem
Ana menüden testi başlattıktan sonra, USB kulaklık çevre birimini bağlayın. Kulaklıktaki medya/aktarım (oynat, duraklat, sesi artırma ve kısma) düğmelerine basın. Her biri tanındıkça, test panelinde tanınacaktır. Tüm düğmeler tanındığında, test geçti (onay işareti) düğmesi etkinleştirilecektir. Başarıyı belirtmek için testi geçti düğmesini tıklayın. Düğmelerin tamamı tanınmazsa, test başarısız (ünlem işareti) düğmesini tıklatarak test başarısızlığını belirtin.
Notlar
| Android cihaza bağlı USB kulaklık çevre birimi. OTG adaptörünü not edin. |  |
| USB Ses Çevre Birimi Düğmeleri Testi'ni seçin. |  |
| Talimatların özeti görüntülenir. |  |
| Çevre birimi bağlı, ancak hiçbir düğme tanınmadı (henüz). Beklenenlerin (cihaz profili tarafından bilinen düğmeler) beyaz metinle gösterildiğine dikkat edin; test çevre biriminin parçası olmayanlar gri metinle görüntülenir. |  |
| Çevre birimi bağlı ve beklenen düğmeler tanındı. |  |
