العديد من مجموعات اختبار التوافق مع Android (CTS) اختبارات صوت USB لنظام Android تتطلب الاتصال المادي لصوت USB الأجهزة الملحقة. بالنسبة إلى هذه الأدوات، تم تنفيذ اختبارات إضافية لأداة CTS Verifier.
التسمية
تم تصميم المصطلح "جهاز" في هذا المستند و"الأجهزة الملحقة" في ودقيقة جدًا:
- يشير الجهاز إلى جهاز Android.
- يشير الجهاز الطرفي إلى جهاز USB ملحق صوتي خارجي. متصل بجهاز Android.
الأجهزة المُلحقة المتوافقة
يُرجى استخدام الأجهزة الملحقة المدرَجة أدناه لاختبارات أداة CTS "التحقق من صحة الصوت" على USB.
واجهة صوت بمنفذ USB
يجب توفّر أحد هذه الأجهزة الملحقة لتوصيل جهاز USB الصوتي الطرفي. اختبار السمات. ويمكن استخدامها أيضًا في اختبار Play واختبار التسجيل.
| واجهة صوت USB (A PreSonus AudioBox 96) |
|
سماعة رأس USB

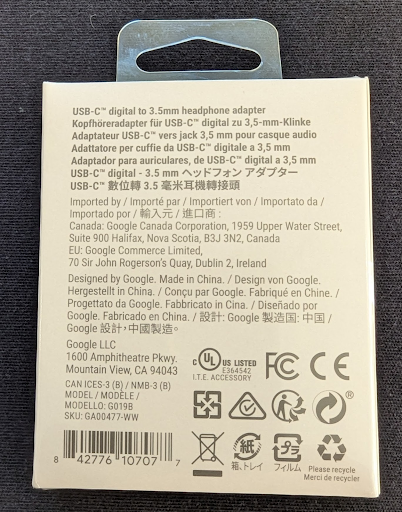

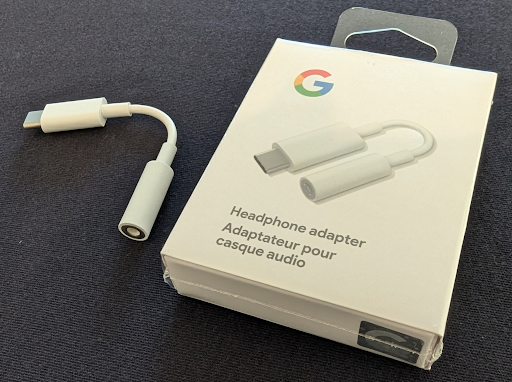

بالنسبة إلى اختبارات الرجوع إلى الصوت عن طريق USB في أداة CTS Verifier، ننصحك بشدة باستخدام محوِّل سمّاعات الرأس Google USB-C الرقمي إلى 3.5 ملم لقد وجدنا أن العديد من المحولات الأخرى إضافة وقت استجابة كبير. تضيف بعضها أيضًا ميزة إلغاء صدى الصوت، والتي قد تحظر إشارة الاسترجاع.
لا يتطلب اختبار CTS Verifier اختبار أزرار صوت USB جهاز USB محددًا الجهاز الملحق بسماعة الرأس. يمكن أن يكون أيًا مما يلي:
- جهاز طرفي سمّاعات رأس USB يتوافق مع نظام التشغيل Android مواصفات ملحق سماعات رأس USB. هذه تشير الشركة المصنّعة عادةً إلى الأجهزة الملحقة الخاصة بسماعات الرأس على أنها "مخصّصة Android".
- سماعة رأس تناظرية تتيح
أجهزة Android
مواصفات ملحق سماعة رأس USB المتصلة بمنفذ USB إلى محوّل صوت تناظري، مثل
محوِّل سمّاعات الرأس Google USB-C الرقمي إلى 3.5 ملم
تتضمن الأمثلة المعروفة على الأجهزة الملحقة المتوافقة مع سماعات الرأس التناظرية سماعات الرأس Bose SoundSport المضمّنة في الأذن – أجهزة Samsung وAndroid شركة UrbanEars Reimers Black Bet التي صممتها لأجهزة Android. سماعات الرأس التناظرية هذه يجب توصيلها بمنفذ USB في الجهاز من خلال محوِّل USB إلى محوّل صوتي.
لاحظ أنه في كلتا الحالتين، يجب أن ينتج عن الزر رموز مفاتيح افتراضية لجميع (رفع الصوت وخفض الصوت والتشغيل/الإيقاف المؤقت) لنجاح الاختبار. راجع قسم تعيين البرامج في مواصفات ملحق سماعات رأس Android المزوّدة بمنفذ USB لرموز المفاتيح الافتراضية
| سماعة رأس USB. |
|
الأجهزة الإضافية المطلوبة
كابلات توصيل (لاسترجاع الاسترجاع) طولين قصيرين 1⁄4 بوصة ذكر إلى 1⁄4 بوصة كابلات توصيل ذكور إلى توصيل المخرجات بمدخلات USB
| 1⁄4 بوصة ذكر إلى 1⁄4 بوصة كابلات توصيل ذكورية. |
|
كابل USB ملحق
| هذا الكابل (الذي يتم إرفاقه عادةً مع الجهاز الملحق) يربط جهاز USB الصوتي الملحق بالجهاز المضيف. |
|
USB "أثناء التنقل" محوّل (OTG)
| جهاز USB أثناء التنقّل يجب توصيل محوّل (OTG) بالجهاز توصيل الجهاز الملحق بجهاز Android والإشارة إليه جهاز يجب أن يتولى دور "المضيف". |
|
سماعات الرأس التناظرية لمراقبة إخراج واجهة صوت USB تشغيل الاختبار
| مجموعة سماعات رأس تناظرية. |
|
الاختبارات
في كل اختبار، حدد مدى نجاح الاختبار بالنقر على زر الاختبار المرور (علامة اختيار). بخلاف ذلك، يجب الإشارة إلى تعذُّر الاختبار عن طريق النقر على زر إخفاق الاختبار (علامة تعجب).
اختبار السمات
ملخص
يتحقّق هذا الاختبار من أنّ السمات (معدّلات العيّنة المتوافقة وقنوات من الإعدادات أو نماذج التنسيقات أو غير ذلك) مع مجموعة السمات المعروفة ذات الأولوية الجهاز.
معالجة
بعد استدعاء الاختبار من القائمة الرئيسية، عليك توصيل صوت USB طرفي. إذا تطابقت السمات، يتم الحصول على اجتياز الاختبار (تحقَّق من ).
| اختَر سمات الأجهزة الملحقة لصوت USB. الاختبار |
|
| يتم عرض ملخّص التعليمات. |
|
| شاشة الاتصال المُسبَق |
|
| جهاز USB ملحق صوتي متصل بجهاز Android مزوّد كابل طرفي ومحوّل OTG. |
|
| شاشة ما بعد الاتصال |
|
تشغيل الاختبار
ملخص
يتأكد هذا الاختبار من صحة تشغيل الصوت. يقوم بذلك عن طريق إصدار نغمة اختبار بتردد 1 كيلوهرتز وعرضها في أصوات استيريو (قناتين) جهاز USB ملحق صوتي
معالجة
بعد استدعاء الاختبار من القائمة الرئيسية، عليك توصيل صوت USB بما في ذلك سماعة الرأس التناظرية، بمقبس إخراج سماعة الرأس على للمراقبة.
اضغط على زر تشغيل. إذا تم سماع نغمة الاختبار في كليهما قنوات سماعة الرأس، يجب تحديد اجتياز الاختبار بالنقر على علامة المرور (علامة اختيار). إذا لم يظهر أي من القناتين أو كليهما لتشغيل النغمة، والإشارة إلى إخفاق الاختبار بالنقر على اختبار إخفاق (علامة تعجب).
ملاحظات
| اختَر اختبار تشغيل الجهاز الملحق لصوت USB. |
|
| يتم عرض ملخّص التعليمات. |
|
| شاشة الاتصال المُسبَق |
|
|
وصِّل جهاز USB الصوتي الملحق بجهاز Android.
يتم توصيل سماعات الرأس بمقبس إخراج سماعات الرأس على USB. وواجهة صوتية للمراقبة. |
|
| شاشة ما بعد الاتصال |
|
تسجيل (اختبار التكرار)
ملخص
يتأكد هذا الاختبار من أن التسجيل الصوتي يعمل. يقوم بذلك عن طريق إصدار نغمة على مخرجات واجهة USB الصوتية، والتي حينئذ يتم توجيهها عن طريق أسلاك توصيل إلى إدخالات جهاز USB الصوتي الملحق.
معالجة
بعد استدعاء الاختبار من القائمة الرئيسية، عليك توصيل صوت USB من واجهة pyplot. وصِّل مخرجات الصوت التناظرية بالإدخالات التناظرية باستخدام كابلات التوصيل. اضغط على زر RECORD LOOPBACK. إذا كانت قناتا أعلى نغمة الاختبار المسجّلة في العرض أدناه، حيث تشير إلى اجتياز الاختبار النقر على زر اجتياز الاختبار (علامة الاختيار). إذا كانت إحدى لا يتم عرض كلتا القناتين، فيشير إلى إخفاق الاختبار بالنقر على إخفاق الاختبار (علامة تعجب).
ملاحظات
التأكد من وجود اتصال إيجابي لكل من مقابس الإدخال والإخراج على طرفي. سيكون من الضروري ضبط مستويات الإدخال على ستعرض الإشارة المسجلة.
| اختَر اختبار تسجيل الجهاز الطرفي لصوت USB. |
|
| يتم عرض ملخّص التعليمات. |
|
| شاشة الاتصال المُسبَق |
|
| واجهة USB صوتية مع استرجاع متصلة بنظام Android الخاص بك. |
|
| الاتصالات في الجزء الخلفي من واجهة صوت USB. |
|
| الاتصالات في الجزء الأمامي من واجهة صوت USB. |
|
| شاشة ما بعد الاتصال |
|
| شاشة ما بعد الاتصال، ويتم تشغيل اختبار التسجيل |
|
اختبار أزرار سمّاعة الرأس
ملخص
يتأكد هذا الاختبار من صحة أزرار الوسائط/النقل في يتم التعرف على سماعة الرأس المقترحة بشكل صحيح.
معالجة
بعد استدعاء الاختبار من القائمة الرئيسية، قم بتوصيل سماعة رأس USB طرفي. اضغط على كل وسائط/نقل (تشغيل أو إيقاف مؤقت أو مستوى الصوت) أعلى & خفض الصوت) في سماعة الرأس. ومع التعرف على كل منها، ستكون في لوحة الاختبار. عندما يتم التعرف على جميع الأزرار، سيتمّ تفعيل الزرّ اجتياز الاختبار (علامة الاختيار). انقر على اجتياز الاختبار للإشارة إلى النجاح. إذا كانت المجموعة الكاملة لم يتم التعرف على الأزرار، يجب الإشارة إلى إخفاق الاختبار بالنقر على زر اختبار إخفاق (علامة تعجب).
ملاحظات
|
الجهاز الملحق بسماعة رأس USB المتصل بجهاز Android.
استخدِم محوِّل OTG. |
|
| اختَر اختبار أزرار الأجهزة الملحقة لصوت USB. |
|
| يتم عرض ملخّص التعليمات. |
|
|
تم توصيل الجهاز الملحق، ولكن لم يتم التعرّف على أي أزرار (حتى الآن).
لاحظ أن المتوقع (الأزرار المعروفة للجهاز) ) يشار إليها بنص أبيض؛ أولئك الذين ليسوا جزءًا من يتم عرض الجهاز الملحق الاختباري بنص رمادي. |
|
| الأزرار المتصلة بالجهاز الملحق والأزرار المتوقَّعة التعرف عليها. |
|
