运行 CTS 验证程序多设备测试

本页面介绍了如何针对 Android 16 QPR2 或更高版本使用 Better Together CTS 验证程序 (CTS-V) 测试。

设置主机端多设备测试

本部分介绍了如何设置多设备测试。

1. 验证您的桌面设备是否满足 CTS 的操作系统要求。

2. 按照安装桌面软件中的第 2 步和第 5 步操作，以安装并验证 adb、AAPT2 和 Python 是否已正确安装在您的桌面上。

   • 您的 Python 版本应为 3.11 或更高版本。如需确定 Python 版本，请运行 python3 --version。如果版本低于 3.11，请安装最新的官方 Python 版本。 如需了解详情，请参阅 python.org 的下载部分。
   • 某些测试要求主机具有 Python venv 模块。在 Debian 和 Ubuntu 系统上，此模块可能未默认安装。如需确定您的 Python 版本是否包含 venv 模块，请运行 python3 -m venv venv。如果此命令失败，系统会显示一条错误消息。 按照提示安装 python3.x-venv 软件包。

3. 准备两部匹配的被测设备 (DUT)，且每部都已设置 CTS-V。

   • 如需了解如何设置 DUT，请参阅设置 DUT。
   • 如需了解有关设置 CTS-V 的说明，请参阅设置。

4. 前往相应测试类型的设置部分：

   • 对于 NFC 测试，请参阅设置 NFC 测试。
   • 如需进行 Wi-Fi AP 连接测试，请参阅设置 Wi-Fi AP 连接测试。
   • 如需测试 CDM 模块，请先参阅设置标准的两设备测试，然后参阅设置 CDM 测试。

   如果您的测试未在此列表中，请继续执行设置标准的两设备测试

设置 NFC 测试

NFC 测试使用一部 DUT 和一个 PN532 NFC 芯片。

如需设置 NFC 测试，请执行以下操作：

1. 购买 PN532 NFC 芯片。我们建议使用 All-In-One PN532。

2. 在 DUT 上，前往设置应用。

3. 启用 NFC。

4. 放置 NFC 芯片：

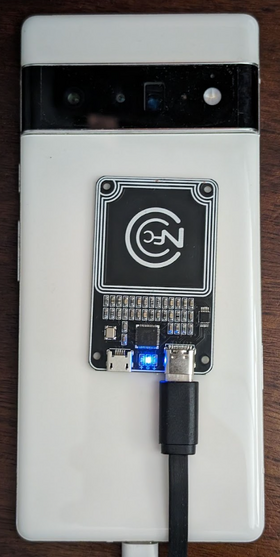

   • 对于手机，请将 DUT 的 NFC 读取器放置在图 1 所示位置：



     图 1. NFC 芯片位置。

   • 对于其他设备类型，请将该芯片放置在设备的 NFC 天线旁边。

5. 使用 USB 线将 PN532 NFC 芯片连接到测试工作站。

可选：设置 Wi-Fi AP 连接测试

Wi-Fi 接入点 (AP) 连接测试 (CtsWifiConnectionTests) 用于测试 DUT 与 AP 之间的连接。我们强烈建议您运行这些测试，但在 CTS-V Android 16 16 QPR2 中，这些测试不是必需的。

这些测试需要 DUT 和 OpenWrt Banana Pi R3 AP。

如需设置 Wi-Fi AP 连接测试，请执行以下操作：

1. 购买此表中列出的 Banana Pi R3 AP 和配件：

   项	数量
   BPi-R3 板，类似于 Banana Pi BPI-R3 路由器板，采用 MediaTek MT7986 芯片设计，支持 Wi-Fi 6、2G DDR RAM、8G eMMC 闪存板载	1
   BPi-R3 铝制表壳，类似于 BPI-R3 Iron 表壳	1
   BPi-R3 铝制散热器（冷却风扇），类似于 BPI-R3 带风扇的铝制散热器	1
   带线缆的 2 和 5 GHz 天线，类似于 BPI 商店中的 5DB 天线	8
   电源适配器，类似于 12V/2A 直流电源	1

   如需购买，请参阅 Banana Pi BPI-R3 页面的轻松购买部分。

2. 设置接入点。如需了解如何设置接入点，请参阅设置 Banana Pi BPI-R3 AP。

3. 可选：如果您没有屏蔽箱，我们建议使用 JTP-SR101 屏蔽箱。请使用以下信息购买此盒子：

   东莞市正声电子科技有限公司有限公司
   中国广东省东莞市寮步镇潘龙路博汇工业园
   联系人：Forest Pan
   电子邮件地址：[e-mail]
   电话（中国）：[phone]

   注意： 屏蔽箱可实现外部信号隔离，并使 DUT 和 AP 相距 10 厘米

4. 将 DUT 和 AP 连接到主机，并放置在 RF 屏蔽箱中。DUT 和 AP 之间的距离应至少为 10 厘米。图 2 显示了此配置：



   图 2. 屏蔽箱中的 DUT 和 AP。

5. 使用 SSH 验证 AP 是否可从主机访问。

设置标准的两设备测试

对于默认的两设备设置：

1. 将两台匹配的 Android DUT 放置在相距约 20 厘米的位置。

2. 为确保环境干净，请将这两台设备放入屏蔽盒中。

   注意： 如果您在运行这些测试时遇到问题并需要帮助，请验证是否已将两部设备放在屏蔽盒中运行测试。

3. 可选：设置 OTA 嗅探器以进行 Wi-Fi 调试。

设置 CDM 测试

test_permissions_sync() 测试用例的行为因执行测试的设备的 build 类型而异。原始设备制造商 (OEM) 必须测试可调试（userdebug 或 eng）和不可调试 (user) build，并且测试必须通过。

豁免

权限同步 API 实现的 CDD 条款仅要求它能够通过安全渠道在设备之间成功传输数据。由于安全通道实现不是 CDD 合规性要求，因此可以在不可调试（用户） build 上跳过此测试，但前提是您选择不支持 CDM 权限同步功能。

测试必须在可调试 build 上通过，不得出现任何异常。

在不可调试的 build 上进行测试的前提条件

如果您不符合上述任何豁免条款，请验证您是否满足以下前提条件。

安全渠道使用 AVF (AttestationVerificationFramework) 来验证硬件的可信度。双方生成的证明包含有关自身的多条信息，以确保其系统未发生任何未经授权的更改。在验证过程中，AVF 会检查以下状态：

• 设备可以访问互联网
• 设备使用验证启动，并且 build 必须使用发布密钥（而非开发密钥）签名
• 设备已锁定引导加载程序。如需查看详细说明，请参阅锁定引导加载程序
• 操作系统、关键启动和关键供应商补丁程序级别在 12 个月内。请勿使用超过一年的 build

• 设备认证由经过供应商批准的根证书之一提供支持。在 vendor_required_attestation_certificates.xml 资源叠加层中指定您的受信任的根证书。

运行主机端多设备测试（AOSP 16 或更高版本）

CTS 验证程序 16 引入了对主机端多设备测试的支持。这些测试可以在主机上使用自动化脚本执行，而不是在设备上手动执行测试操作。每项测试完成后，结果会自动上传到 DUT 并显示在 CTS 验证程序应用中。

本部分介绍如何运行主机端多设备测试。

运行多设备测试

如需运行多设备测试，请执行以下操作：

1. 在测试工作站上，从解压缩 CTS-V ZIP 软件包的目录中启动 cts-v-host 控制台：

   ./android-cts-verifier/android-cts-v-host/tools/cts-v-host-tradefed

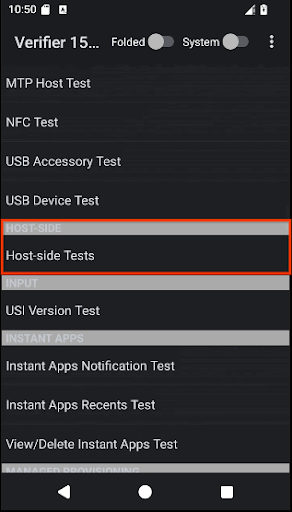

2. 在 DUT 上的 CTS 验证程序应用中，点击主机端测试。 图 3 显示了 CTS 验证程序应用中的主机端测试：



   图 3. CTS 验证程序应用中的主机端多设备测试。

   系统会显示主机端多设备测试模块列表。

3. 确定要运行的测试模块的名称。例如，CompanionDeviceManager 模块列为 CtsCompanionDeviceManagerMultiDeviceTestCases。

   注意： 如果您在 CTS 验证程序应用中点按主机端模块，则不会看到单个测试用例的列表。相反，界面会在模块在主机上执行后自动填充测试用例结果。

4. 在 cts-v-host 控制台中，运行以下命令：

   run cts-v-host -m test_module_name


   例如：

   run cts-v-host -m CtsCompanionDeviceManagerMultiDeviceTestCases


   注意：如果您在不使用 -m test_module_name 的情况下运行 cts-v-host，该命令会尝试运行所有测试模块，而忽略设备和硬件要求的偏差。请改为执行 run cts-v-host-default-devices 命令，以将具有标准设置的测试作为单个子方案运行。
   注意：您可以使用序列号指明要测试的特定 DUT：run cts-v-host -m test_module_name -s\ device1_serial -s device2_serial ...

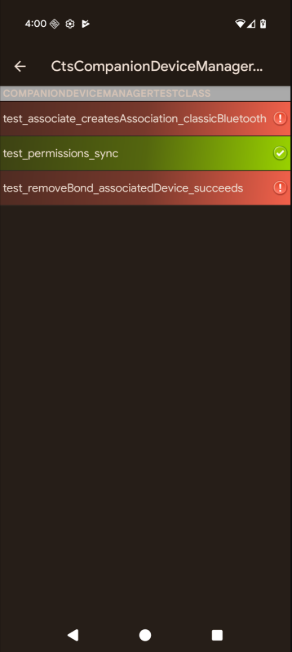

   xTS 控制台运行完测试后，结果会显示在 CTS 验证程序应用中。标记为绿色的测试已通过。标记为红色的测试已失败。图 4 显示了 CtsCompanionDeviceManager 测试的示例结果：



   图 4. CTS 验证程序应用中的主机端多设备测试结果。

   注意： 主机端结果会自动添加到整个 CTS-V 测试报告中。

可选：运行 Wi-Fi AP 连接测试

请按照以下步骤运行 Wi-Fi AP 连接测试：

1. 修改测试平台配置文件 (WifiConnectionTestbed.yaml)。此文件位于解压缩 CTS-Verifier 的目录中：

   ./android-cts-verifier/android-cts-v-host/testcases/CtsWifiConnectionTests/x86_64/connection/WifiConnectionTestbed.yaml


2. 根据本地 SSH 设置，将 hostname 字段的值更改为 AP 的 IP 地址。如需确定 IP 地址，请参阅查找 AP 的 IP 地址。

   以下示例展示了 WifiConnectionTestbed.yaml 文件中 hostname 字段的位置：

   TestBeds:
   - Name: WifiConnectionTestbed
     Controllers:
       # Specify settings for the AP.
       OpenWrtDevice:
       - hostname: AP-IP
         skip_init_reboot: True


3. 在 cts-v-host 控制台中，运行以下命令：

   run everything -m CtsWifiConnectionTests


   注意： 如需详细了解 cts-v-host 控制台，请参阅运行多设备测试。

排查多设备测试问题

本部分提供可能问题的排查帮助。

修复了 NFC 测试期间 GetFirmwareVersion 无响应的问题

如果您在运行多设备测试时收到消息 verify_firmware_version RuntimeError: No response for GetFirmwareVersion，则表示测试无法访问 PN532 NFC 板。

如需解决此问题，请确定主机上 PN532 NFC 板使用的串行路径（例如 dev/ttyUSB1），然后使用控制台中的 --module-arg 参数手动指定该路径：

run cts-v-host -m CtsNfcHceMultiDeviceTestCases --module-arg CtsNfcHceMultiDeviceTestCases:pn532_serial_path:/dev/ttyUSB1

修复了 NFC 测试期间出现的“Transaction failed”错误消息

如果您的所有 NFC 测试用例都收到消息 Transaction failed, check device logs for more information.，可能是因为 DUT 的 NFC 芯片无法检测到 PN532。

如果您有多部设备连接到主机，并且其中一些设备没有任何放置在顶部的 PN532，则可能选择了错误的 DUT。如需了解详情，请参阅设置 NFC 测试。

如要解决此问题，请执行以下任一操作：

• 使用 -s 标志在主机端测试命令中设置正确的 DUT 序列号。

• 断开所有非 DUT 设备与主机的连接。

CDM 测试用例 test_permissions_sync 被忽略

如果测试是在不可调试的设备上运行，请查看您是否获得豁免。否则，请确认两台设备均满足前提条件。
