I seguenti test verificano che il sistema MIDI (Musical Instrument Digital Interface) e l'API C o C++ associata (per il test MIDI nativo) e l'API del linguaggio Java (per il test MIDI JAVA) funzionino come previsto. Questo test ha i seguenti requisiti:
- Periferiche richieste: una periferica MIDI con cavi di loopback associati.
Esempi di periferiche MIDI con cavi di loopback associati sono mostrati nelle seguenti figure:
Figura 1. La parte anteriore di un'interfaccia audio USB con porte I/O MIDI
Figura 2. Il retro di un'interfaccia audio USB con porte I/O MIDI
Figura 3. Un cavo MIDI DIN standard a 5 pin

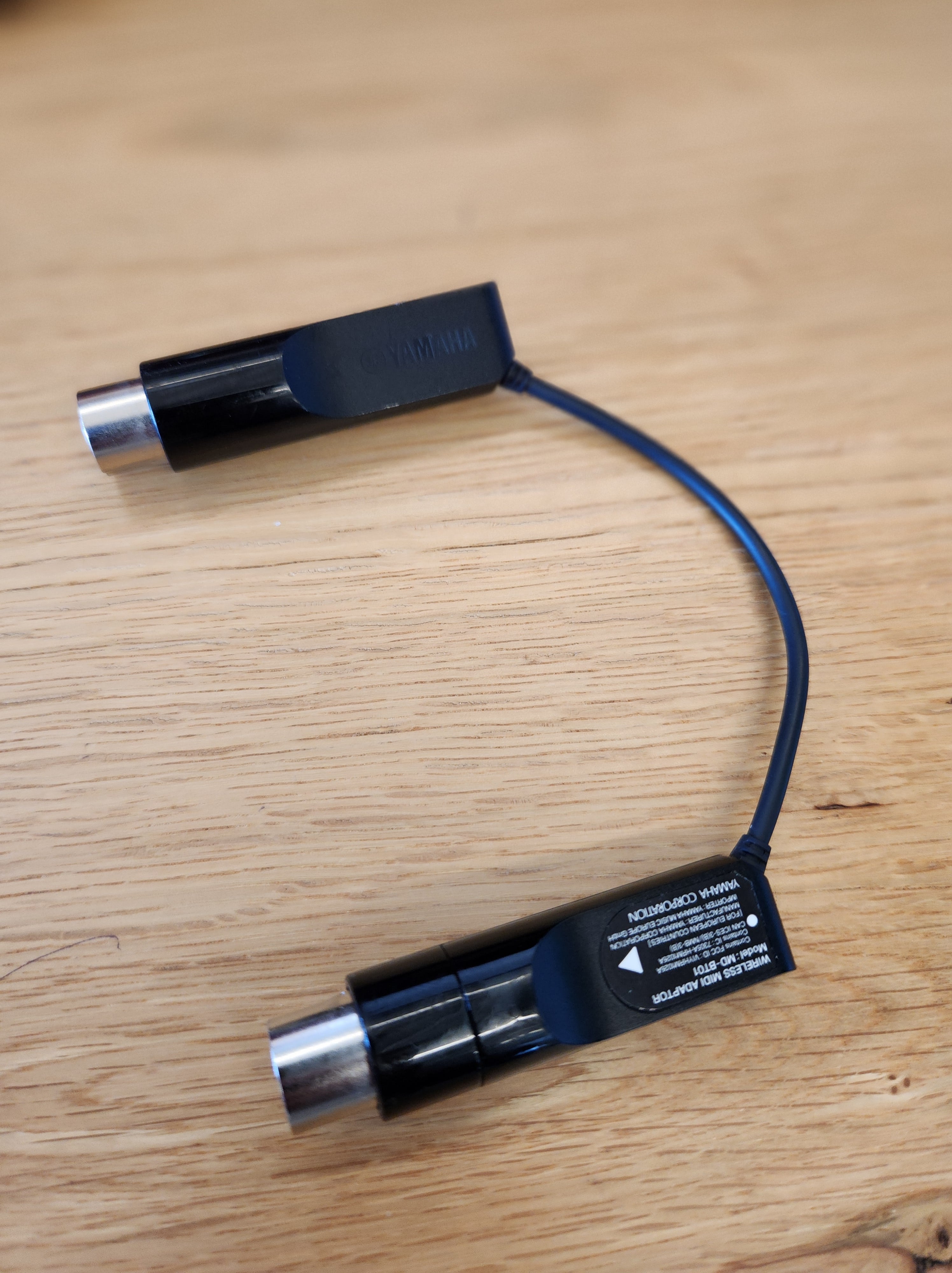

Figura 4. Un'interfaccia MIDI Bluetooth, come una Yamaha MD-BT01 o una Roland WM-1
Test di loopback
Tutti i test di loopback inviano una serie di messaggi MIDI attraverso la periferica di test, eseguono il loopback dei dati e quindi monitorano l'ingresso di quel dispositivo per verificare che i dati ricevuti corrispondano ai dati inviati.
Tutti i seguenti test devono essere superati prima di poterli contrassegnare come superati nell'app.
Prova il loopback MIDI USB
- Sulla periferica di interfaccia audio/MIDI USB, collegare l'ingresso MIDI all'uscita MIDI con un cavo MIDI DIN standard a 5 pin.
- Collegare la periferica di interfaccia audio/MIDI USB al dispositivo sottoposto a test DUT. Quando il DUT riconosce la periferica collegata, la schermata di test visualizza i nomi dei dispositivi (ingresso e uscita) e rende disponibile il pulsante Test interfaccia MIDI USB .
- Tocca Prova interfaccia MIDI USB .
- Attendi il completamento del test, quindi visualizza i risultati riportati sulla schermata del test.
Prova il loopback MIDI virtuale
Per questo test non è richiesto alcun hardware esterno.
- Tocca Prova interfaccia MIDI virtuale .
- Attendi il completamento del test, quindi visualizza i risultati riportati sulla schermata del test.
Testare il loopback MIDI Bluetooth
- Scarica e installa l'app MIDI BLE Connect dal Play Store.
- Sulla periferica di interfaccia audio/MIDI USB, collegare l'interfaccia MIDI Bluetooth ai connettori di ingresso e uscita MIDI sul retro dell'interfaccia audio/MIDI USB. I connettori sull'interfaccia MIDI Bluetooth hanno una direzionalità specifica:
- La presa INPUT sull'interfaccia MIDI Bluetooth deve essere collegata alla presa INPUT sull'interfaccia audio/MIDI USB.
- La presa OUTPUT sull'interfaccia MIDI Bluetooth deve essere collegata alla presa OUTPUT sull'interfaccia Audio/MIDI USB.
- Collegare la periferica di interfaccia audio/MIDI USB al DUT.
- Esegui l'app MIDI BLE Connect. Cerca il dispositivo MIDI Bluetooth collegato alla periferica USB. Seleziona questo dispositivo MIDI Bluetooth.
- Quando il DUT riconosce la periferica collegata, la schermata di test visualizza i nomi dei dispositivi (ingresso e uscita) e rende disponibile il pulsante dell'interfaccia MIDI USB Bluetooth .
- Tocca Interfaccia MIDI USB Bluetooth .
- Attendi il completamento del test, quindi visualizza i risultati riportati nella schermata del test.
