בדיקות MIDI של CTS Verifier

הבדיקות הבאות מאמתות שהמערכת של ממשק דיגיטלי לכלי מוזיקלי (MIDI) וה-API המשויך של C או C++‎ (לבדיקה של MIDI מקורי) ו-API של שפת Java‏ (לבדיקה של MIDI ב-Java) פועלים כצפוי. הדרישות לבדיקה הזו הן:

  • ציוד היקפי נדרש: ציוד היקפי מסוג MIDI עם כבלים משויכים של לולאה חוזרת.

דוגמאות למכשירי MIDI עם כבלים משויכים של לולאה חוזרת מוצגות בתמונות הבאות:

USB עם MIDI בחזית

איור 1. החלק הקדמי של ממשק אודיו USB עם יציאות MIDI I/O

USB עם MIDI אחורי

איור 2. החלק האחורי של ממשק אודיו USB עם יציאות MIDI I/O

כבל MIDI סטנדרטי עם 5 פינים מסוג DIN

איור 3. כבל MIDI סטנדרטי עם 5 פינים מסוג DIN

ממשק MIDI ב-Bluetooth

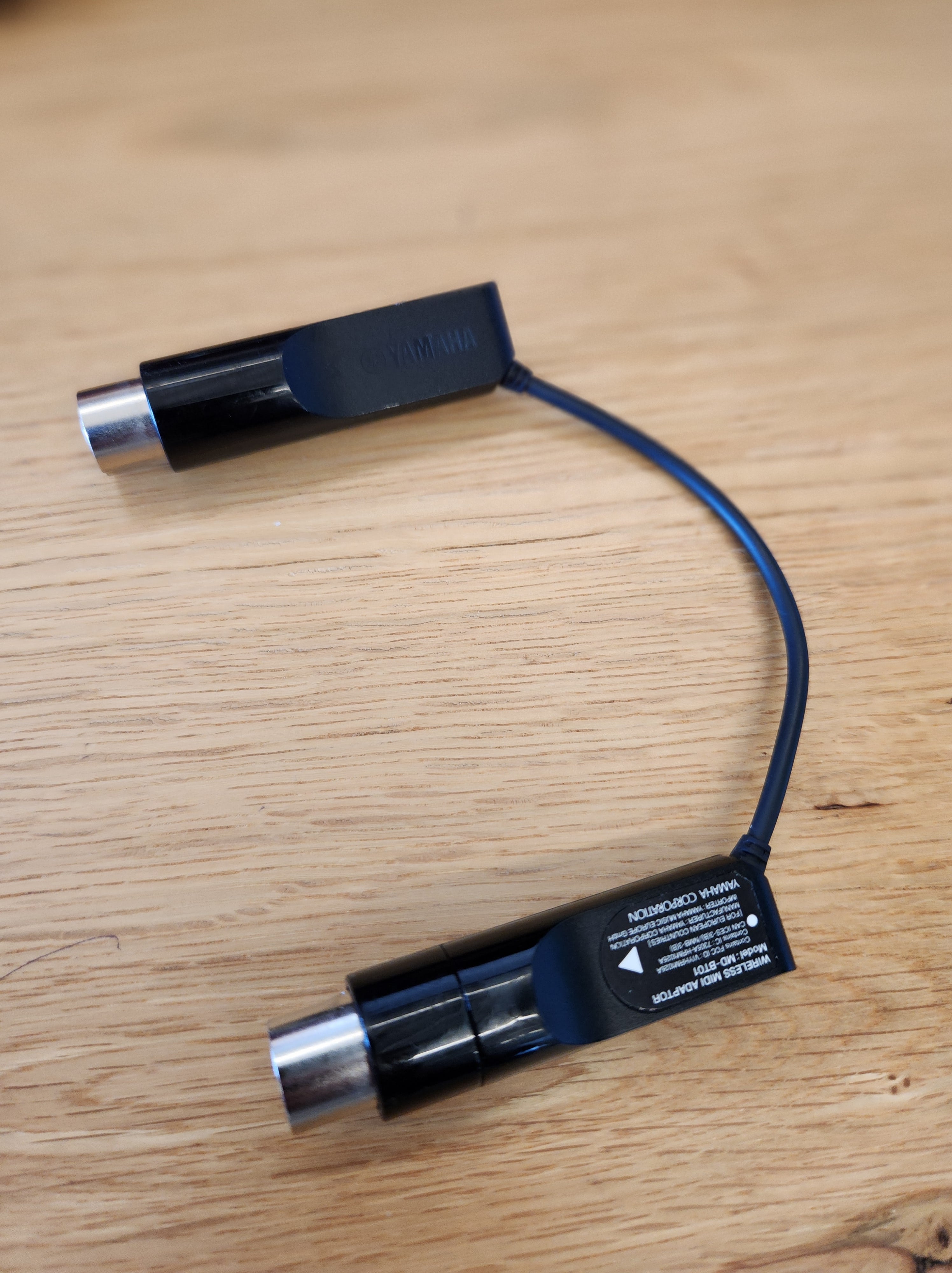

איור 4. ממשק MIDI ב-Bluetooth, כמו Yamaha MD-BT01 או Roland WM-1

בדיקות לולאה חוזרת (loopback)

בכל בדיקות הלולאה החוזרת נשלחת קבוצה של הודעות MIDI דרך ההתקן ההיקפי לבדיקה, הנתונים האלה מוחזרים ללולאה ואז מתבצע מעקב אחר הקלט של המכשיר כדי לוודא שהנתונים שהתקבלו תואמים לנתונים שנשלחו.

כל הבדיקות הבאות צריכות לעבור לפני שמסמנים אותן כ'עברו' באפליקציה.

בדיקת לולאה חוזרת (loopback) של USB MIDI

  1. בממשק ההיקפי של USB Audio/MIDI, מחברים את הקלט של MIDI ליציאת MIDI באמצעות כבל MIDI DIN סטנדרטי עם 5 פינים.
  2. מחברים את הציוד ההיקפי של ממשק ה-USB Audio/MIDI למכשיר הבדיקה (DUT). כשמכשיר הבדיקה מזהה את ההתקן ההיקפי המחובר, שמות המכשירים (קלט ופלט) מוצגים במסך הבדיקה והלחצן Test USB MIDI Interface זמין.
  3. מקישים על בדיקת ממשק ה-MIDI של USB.
  4. מחכים לסיום הבדיקה ומעיינים בתוצאות המדווחות במסך הבדיקה.

בדיקת לולאה חוזרת (loopback) וירטואלית של MIDI

אין צורך בחומרה חיצונית לבדיקה הזו.

  1. מקישים על בדיקת ממשק ה-MIDI הווירטואלי.
  2. מחכים לסיום הבדיקה ומעיינים בתוצאות המדווחות במסך הבדיקה.

בדיקת לולאה חוזרת (loopback) של MIDI ב-Bluetooth

  1. מורידים ומתקינים את האפליקציה MIDI BLE Connect מחנות Play.
  2. בממשק היקפי של אודיו/MIDI ב-USB, מחברים את ממשק ה-MIDI ב-Bluetooth למחברי הקלט והפלט של ה-MIDI בחלק האחורי של ממשק האודיו/MIDI ב-USB. למחברי ממשק ה-MIDI ב-Bluetooth יש כיוון ספציפי:
    • צריך לחבר את המחבר INPUT בממשק ה-MIDI של Bluetooth לשקע INPUT בממשק האודיו/MIDI של USB.
    • צריך לחבר את המחבר OUTPUT בממשק ה-MIDI של Bluetooth לשקע OUTPUT בממשק האודיו/MIDI של USB.
  3. מחברים את ציוד ההיקפי של ממשק האודיו/MIDI ב-USB ל-DUT.
  4. מריצים את אפליקציית MIDI BLE Connect. מחפשים את מכשיר ה-MIDI ב-Bluetooth שמחובר להתקן ההיקפי של ה-USB. בוחרים את מכשיר ה-MIDI ב-Bluetooth.
  5. כשמכשיר הבדיקה מזהה את ההתקן ההיקפי המחובר, שמות המכשירים (קלט ופלט) מוצגים במסך הבדיקה והלחצן Bluetooth USB MIDI Interface זמין.
  6. מקישים על Bluetooth USB MIDI Interface.
  7. מחכים לסיום הבדיקה ומעיינים בתוצאות המדווחות במסך הבדיקה.
