MIDI-Tests der CTS-Prüfung

Bei den folgenden Tests wird überprüft, ob das MIDI-System (Musical Instrument Digital Interface) und die zugehörige C- oder C++-API (für den Native MIDI-Test) und die Java-Language API (für den JAVA MIDI-Test) wie erwartet funktionieren. Für diesen Test gelten folgende Anforderungen:

• Erforderliche Peripheriegeräte:Ein MIDI-Peripheriegerät mit zugehörigem Loopschleifenkabel.

Die folgenden Abbildungen zeigen Beispiele für MIDI-Peripheriegeräte mit zugehörigem Loopschleifenkabel:

Abbildung 1: Vorderseite einer USB-Audioschnittstelle mit MIDI-E/A-Ports

Abbildung 2: Rückseite einer USB-Audioschnittstelle mit MIDI-E/A-Ports

Abbildung 3 Ein standardmäßiges 5‑poliges DIN-MIDI-Kabel

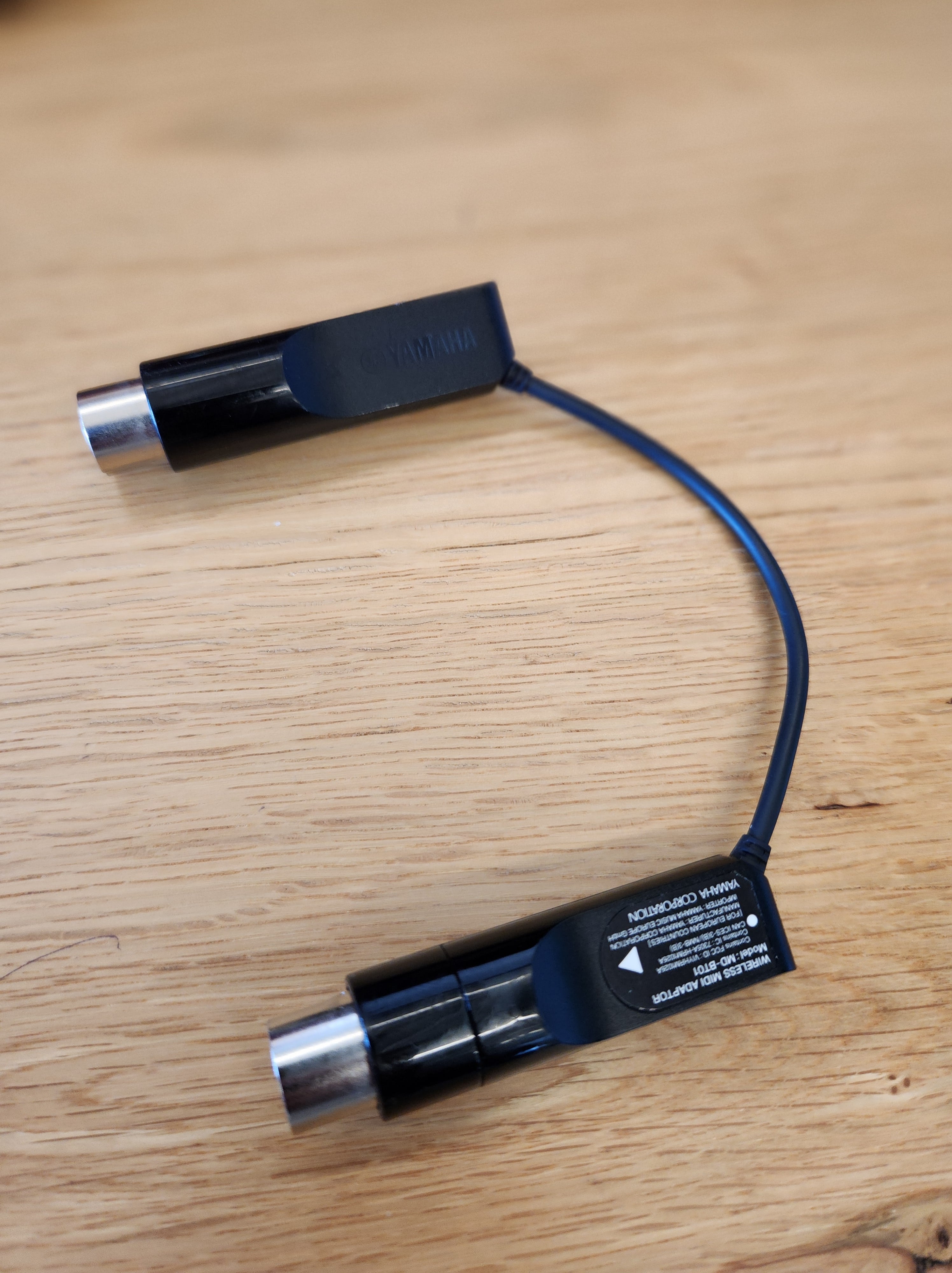

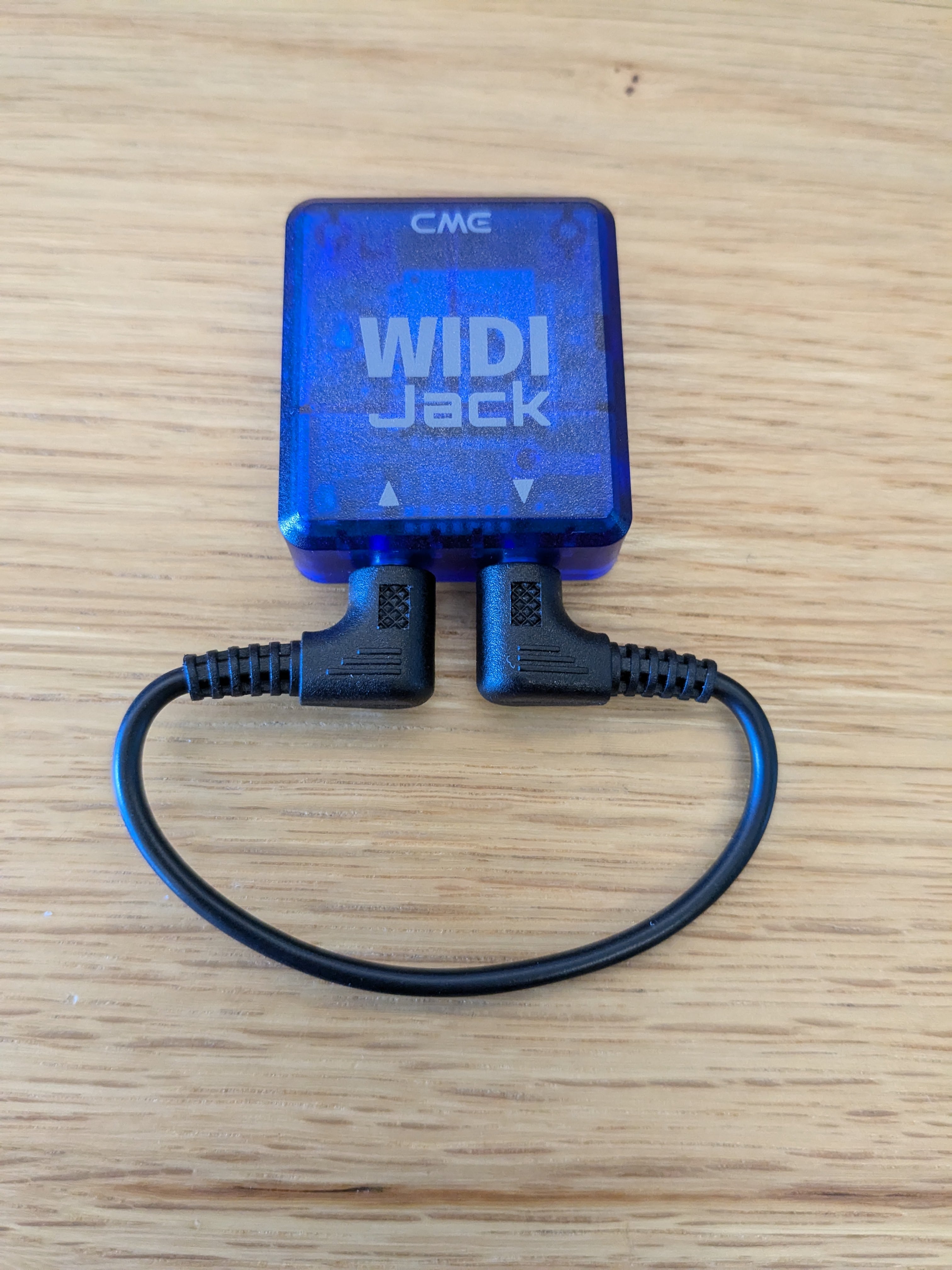

Abbildung 4 Eine Bluetooth-MIDI-Schnittstelle wie Yamaha MD-BT01 oder Roland WM-1

Loopback-Tests

Alle Loopback-Tests senden eine Reihe von MIDI-Nachrichten über den Testperipher, führen diese Daten zurück und überwachen dann die Eingabe dieses Geräts, um zu überprüfen, ob die empfangenen Daten mit den gesendeten Daten übereinstimmen.

Alle folgenden Tests müssen bestanden werden, bevor Sie sie in der App als bestanden markieren.

USB-MIDI-Loopback testen

1. Verbinden Sie den MIDI-Eingang des USB-Audio/MIDI-Interface-Peripheriegeräts über ein standardmäßiges 5‑poliges DIN-MIDI-Kabel mit dem MIDI-Ausgang.
2. Schließen Sie das USB-Audio/MIDI-Interface an das Testgerät an. Wenn das DUT das angeschlossene Peripheriegerät erkennt, werden auf dem Testbildschirm die Gerätenamen (Eingabe und Ausgabe) angezeigt und die Schaltfläche USB-MIDI-Schnittstelle testen wird aktiviert.
3. Tippe auf USB-MIDI-Schnittstelle testen.
4. Warten Sie, bis der Test abgeschlossen ist, und sehen Sie sich die gemeldeten Ergebnisse auf dem Testbildschirm an.

Virtuellen MIDI-Loopback testen

Für diesen Test ist keine externe Hardware erforderlich.

1. Tippen Sie auf Test Virtual MIDI Interface (Virtuelle MIDI-Schnittstelle testen).
2. Warten Sie, bis der Test abgeschlossen ist, und sehen Sie sich die gemeldeten Ergebnisse auf dem Testbildschirm an.

Bluetooth-MIDI-Loopback testen

1. Laden Sie die App MIDI BLE Connect aus dem Play Store herunter und installieren Sie sie.
2. Verbinden Sie die Bluetooth-MIDI-Schnittstelle mit den MIDI-Eingabe- und ‑Ausgabeanschlüssen auf der Rückseite der USB-Audio/MIDI-Schnittstelle. Die Anschlüsse an der Bluetooth-MIDI-Schnittstelle haben eine bestimmte Richtung:
   • Der INPUT-Stecker der Bluetooth-MIDI-Schnittstelle muss mit der INPUT-Buchse der USB-Audio/MIDI-Schnittstelle verbunden werden.
   • Der OUTPUT-Stecker der Bluetooth-MIDI-Schnittstelle muss mit der OUTPUT-Buchse der USB-Audio/MIDI-Schnittstelle verbunden werden.
3. Schließen Sie das USB-Audio-/MIDI-Schnittstellen-Peripheriegerät an den DUT an.
4. Starten Sie die MIDI BLE Connect App. Suchen Sie nach dem Bluetooth-MIDI-Gerät, das mit dem USB-Peripheriegerät verbunden ist. Wähle dieses Bluetooth-MIDI-Gerät aus.
5. Wenn das DUT das verbundene Peripheriegerät erkennt, werden auf dem Testbildschirm die Gerätenamen (Eingabe und Ausgabe) angezeigt und die Schaltfläche Bluetooth USB MIDI Interface wird aktiviert.
6. Tippen Sie auf Bluetooth USB MIDI Interface.
7. Warten Sie, bis der Test abgeschlossen ist, und sehen Sie sich die gemeldeten Ergebnisse auf dem Testbildschirm an.
